T420
I.C.T
smt pcb metal coating machines
| Množství: | |
|---|---|

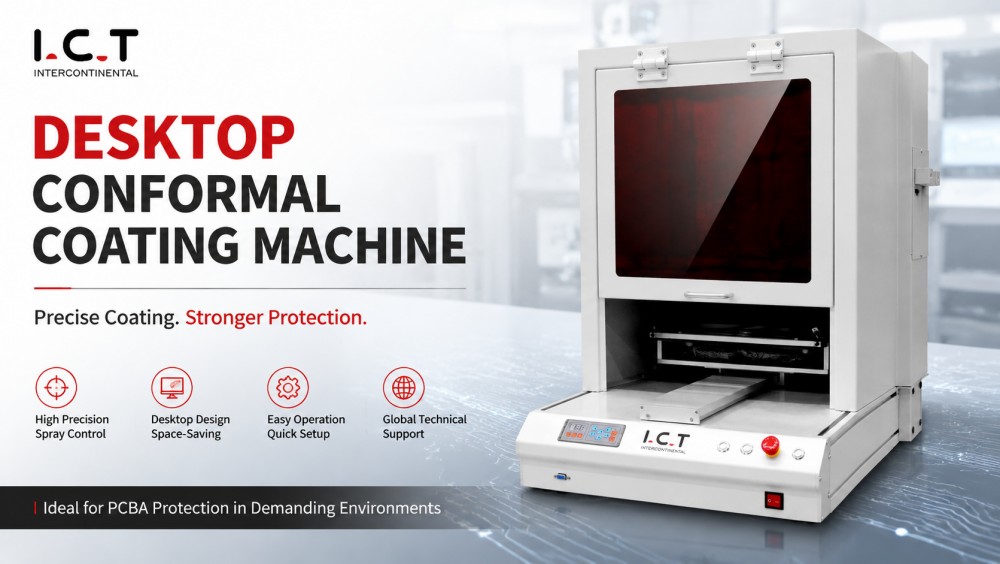

SMT PCBA Desktop Conformal Coating Machine je určen pro malosériové nebo prototypové lakování PCB s vysokou přesností. Tříosý pohyb umožňuje selektivní aplikaci na jednostranné nebo oboustranné desky plošných spojů. Pojme desky o rozměrech 50×50 až 400×400 mm s výškou až 80 mm. Systém obsahuje 10L nádrž na materiál a 2L čisticí nádrže a nastavitelné rozprašovací ventily. Operátoři mohou programovat body, čáry, kružnice, oblouky a křivky. Rychlá výměna produktu a intuitivní rozhraní z něj dělají ideální řešení pro offline výrobu, malé pilotní linky a laboratorní prostředí, což zajišťuje opakovatelné a jednotné výsledky konformního nátěru.

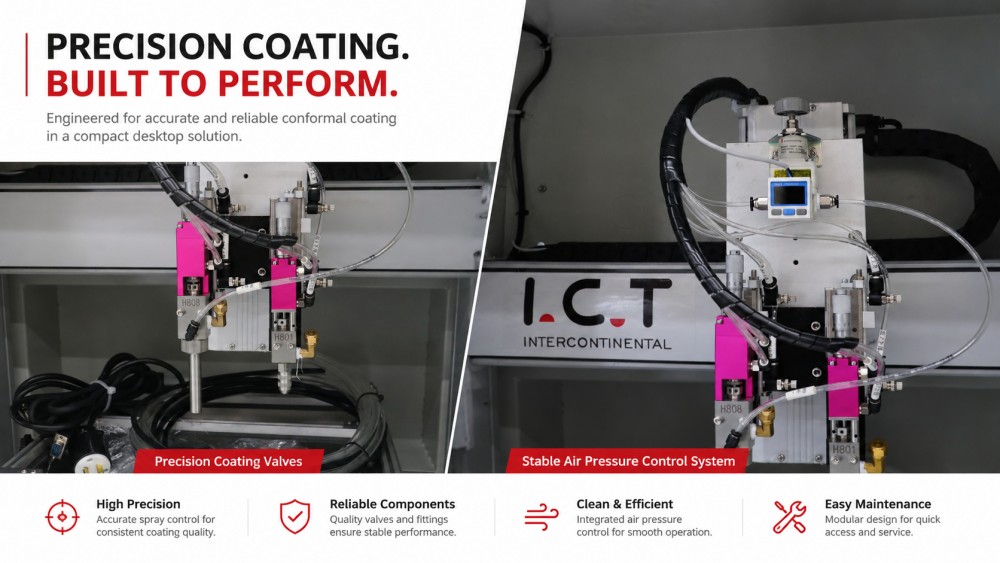

Tříosý robot nanáší povlaky s vysokou opakovatelností na komplexní desky plošných spojů. Nastavitelné ventily zvládají různé viskozity, včetně UV a epoxidových lepidel. Detekce výšky a rozpoznání hran zajišťují rovnoměrné pokrytí a zároveň zabraňují přestřiku. Podporuje jednostranné a oboustranné desky. Tato funkce zaručuje konzistentní kvalitu povlaku pro prototypovou, laboratorní a malosériovou výrobu SMT PCBA.
Kompaktní stolní dopravníky a přípravky stabilizují desky během lakování. Krokové motory zajišťují přesný pohyb. Rychloupínací přípravky minimalizují prostoje při výměně desek. Uspořádání pracovní plochy je ideální pro technické laboratoře, poloprovozní výrobu nebo povrchovou úpravu SMT plošných spojů v malém měřítku. Systém zabraňuje nesouososti a zajišťuje rovnoměrné pokrytí na různých velikostech a tloušťkách desek při zachování vysoké účinnosti.
Dodávka materiálu obsahuje 10l hlavní nádrž a 2l čisticí nádrž s regulovaným tlakem vzduchu 4,5–6 kg/cm². Programování výukového boxu umožňuje definici dráhy a úpravy objemu povlaku. Nezávislé čisticí cykly snižují znečištění. Řízený tok materiálu zaručuje konzistentní tloušťku povlaku. Flexibilní programování umožňuje více rozvržení desek plošných spojů, což zajišťuje reprodukovatelné výsledky v malosériových nebo offline výrobních prostředích.
| Položka | I.CT-T420 |
|---|---|
| Číslo ventilů | Rozprašovací ventil 1ks, přesný ventil 1ks |
| Číslo osy | 3osé (X, Y, Z) |
| Velikost PCB | 50×50 ~ 400×400 mm |
| Tloušťka PCB | 0,4 ~ 6 mm |
| Deformace plošných spojů | <1 % |
| Systém řidiče | Krokový motor |
| Objem materiálu | 1×10L kbelík na lepidlo + 1×2L kbelík na čištění |
| Max. Rychlost | 400 mm/sec |
| Max. Výška součásti | 80 mm |
| Tvar vějíře Šířka nástřiku | 5 ~ 8 mm |
| Nejmenší průměr spreje | 5 mm |
| Opakovaná přesnost | ±0,1 mm |
| Změna produktu | <8 minut |
| Zkontrolujte světlo | UV světlo |
| Tlak vzduchu | 4,5 ~ 6 kg/cm² |
| Napájení | AC220V±10%, 50/60Hz, 500W (volitelně: 110V) |
| Metoda kontroly | Ovládací rukojeť |
| Rozměr (D׊×V) | 800×900×900 mm |
| Hmotnost | Přibl. 50 kg |
*ICT stále pracuje na kvalitě a výkonu, specifikace a vzhled mohou být aktualizovány bez zvláštního upozornění.
Stolní lakovací stroj se integruje s kompletními linkami SMT/DIP ICT včetně systémů pick-and-place, selektivního pájení, AOI a depanelovacích systémů. Inline CCD Vision monitoruje kvalitu povlaku. Společně tyto systémy optimalizují propustnost, minimalizují přepracování a udržují jednotné pokrytí povlakem pro sestavy PCBA a LED. Ideální pro laboratoře, pilotní linky a malosériovou SMT výrobu.
| Název produktu | Účel v PCBA Coating Line |
|---|---|
Aplikuje přesné ochranné povlaky na desky plošných spojů pro ochranu proti prachu, vodě a výbuchu. | |
Vytvrzuje nátěry IR nebo UV zářením a zajišťuje trvanlivou a silnou ochranu. | |
Přenáší desky plošných spojů hladce skrz lakovací linku pro efektivní zpracování. | |
Poskytuje a skladuje PCB pro výrobní linku a zajišťuje hladký vstup a výstup. | |
| Konformní povlak AOI | Kontroluje kvalitu nátěru a detekuje vady, aby byly zajištěny vysoké standardy. |
V prosinci 2025 dodala ICT tři výrobní linky – SMT, DIP a Coating – saúdskému výrobci automobilové elektroniky. Inženýři se postarali o instalaci, kalibraci a školení obsluhy. Klient předtím navštívil ICT v červnu 2025, aby si prohlédl zařízení a výrobní procesy. Po uvedení do provozu obdrželi inženýři čestné certifikáty oceňující profesionální servis a spolehlivost kompletního řešení SMT, DIP a lakovací linky pro novou továrnu ODM schopnou výzkumu a vývoje, designu a výroby.
ICT poskytuje komplexní podporu pro operace SMT, DIP a povlakování. Hodnocení před dodávkou zahrnuje typy DPS, nátěrové materiály, kapacitu a uspořádání. Po dodávce inženýři zajistí instalaci, uvedení do provozu, zaškolení obsluhy, údržbu a optimalizaci procesu. Stolní lakovací stroj je začleněn do celého pracovního postupu montáže a zajišťuje opakovatelnou kvalitu lakování. Nová zařízení dostávají pokyny od uspořádání až po zkušební výrobu, zatímco stávající linky získají optimalizovaný pracovní postup a stabilní provoz.
Klienti oceňují ICT za jasné pokyny, praktickou podporu a rychlé reakce. Inženýři vedou operátory ke snížení chyb a zlepšení propustnosti. Balení zajišťuje bezpečné doručení. Technické dotazy během instalace a výroby jsou rychle řešeny. Zákazníci důvěřují ICT při zavádění nových SMT, DIP a lakovacích linek a zároveň dosahují jednotných, opakovatelných výsledků lakování PCBA v offline nebo malosériové výrobě.
Desktop Conformal Coating Machine má certifikaci CE a ISO9001. Řízení kvality zahrnuje kontrolu komponent, ověření montáže, funkční testování, kontrolu balení, sledování zásilek, instalaci a poprodejní servis. Tyto standardy zaručují reprodukovatelné, vysoce kvalitní konformní povlaky pro malosériovou a prototypovou výrobu PCBA, včetně selektivního povlakování LED a elektronických modulů.
ICT dodává řešení na klíč pro SMT, DIP, lakování, dávkování, montáž, robotiku a chytré továrny. Vlastní týmy výzkumu a vývoje, výroby, inženýrství, prodeje a služeb vedou klienty od plánování ke stabilní výrobě. Globální projekty pokrývají dodávky zařízení, instalaci, školení a optimalizaci procesů. ICT staví nová zařízení z 0 na 1 a modernizuje stávající linky z 1 na 10, čímž poskytuje škálovatelná, přesná a spolehlivá řešení konformního potahování PCBA.
