Plně automatizovaná výrobní linka THT pro výrobu napájecího přepínače

Přepínače napájení-zejména ty, které se používají v průmyslovém a vysokopěťovém prostředí-vyžadují robustní a spolehlivé sestavy PCB. Tyto produkty často zahrnují velké elektrolytické kondenzátory, transformátory a vlastní konektory, z nichž všechny představují výzvy pro tradiční techniky montáže. Technologie skrz otvory (THT) zůstává preferovaným řešením pro takové komponenty kvůli jeho vynikající mechanické pevnosti a spolehlivosti pájeného kloubu.

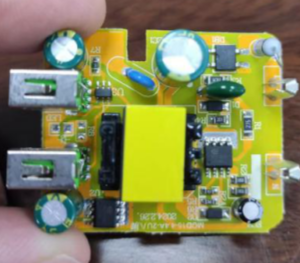

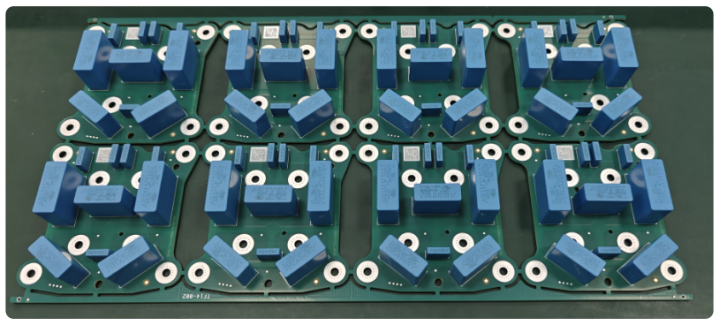

Power On/Off Switch PCBA

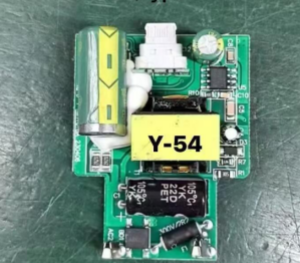

Řízení napájení PCBA

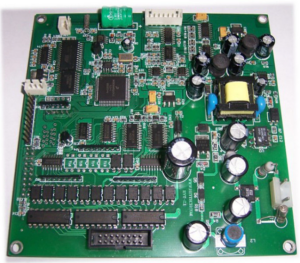

Power Přerušení PCBA

Osvědčená polní aplikace - Evropa

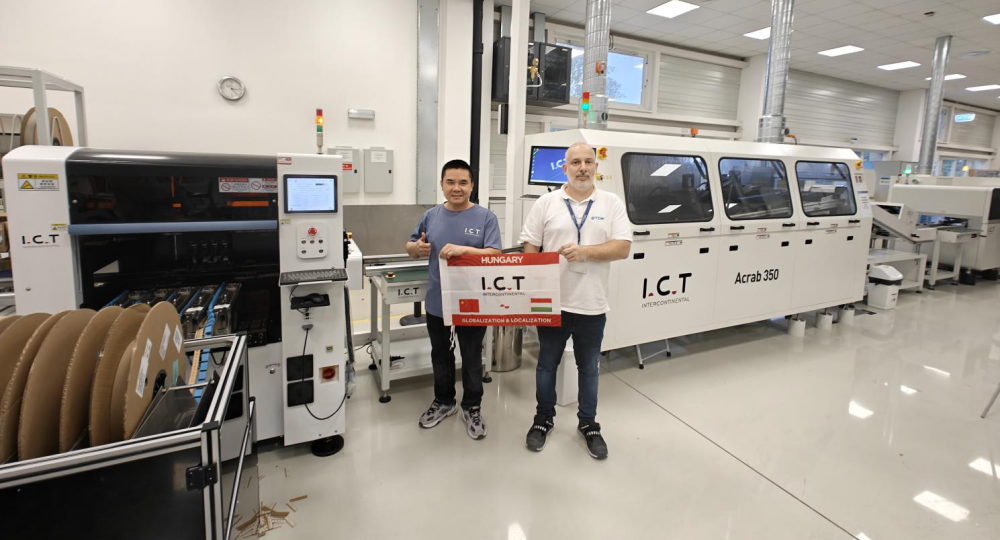

V dubnu 2025 I.C.T úspěšně dodal plně automatizovanou linku THT hlavnímu maďarskému výrobci specializujícímu se na systémy přepínačů. Kompletní linka byla nainstalována a pověřena do jednoho týdne inženýrem I.C.T, Peter, který také trénoval tým zákazníka o provozních osvědčených postupů. Tento projekt je příkladem naší schopnosti splňovat složité požadavky s efektivitou a technickou dokonalostí.

Naše řešení THT na klíč pro výrobu spínače napájení

Pro splnění vysokých standardů výrobců spínačů napájení poskytuje I.C.T plně automatizovanou, inteligentní výrobní linku THT navrženou speciálně pro správu komplexních profilů komponent a náročných procesů procesu. Níže je uveden příklad přizpůsobeného řešení vyvinutého pro zákazníka produkující rozsáhlé spínací desky napájení:

Konfigurace výrobní linky THT:

Jako příklad vezměte skutečnou výrobu vysoce výkonného přepínače PCBA: celková velikost produktu je 370 mm*196mm;

Podle informací o produktu a skutečných požadavcích na proces je pro zákazníka nakonfigurován následující řešení řešení, přičemž se zohledňuje potíže s procesem a efektivita výroby.

Procesní tok ponoření : Vložení komponenty → Pájení vln → Inspekce AOI → Oddělení online desky

• SMT PCB dopravník - načítání přípravku PCB

• Vložení komponenty liché formy -přesné umístění nestandardních komponent

• PCB dopravník - bezproblémový transport PCB

• Vlnová páječková systém -vysoce účinná pájení vložených komponent

• Vyložení vln - vykládání PCB po pájení

• Segmentovaný dopravník - oddělení příslušenství

• AOI (Automatizovaná optická kontrola) -analýza kvality pájky v reálném čase

• Odmítnout dopravník - odděluje desky OK/NG

• Inline depaneling stroj - oddělení panelu PCB

THT Solution Data:

• Požadavek na celkový výkon : Max 38kW / Running Power: ~ 10kW

• Požadovaná stopa : cca. 20 m x 5m (100 m ²)

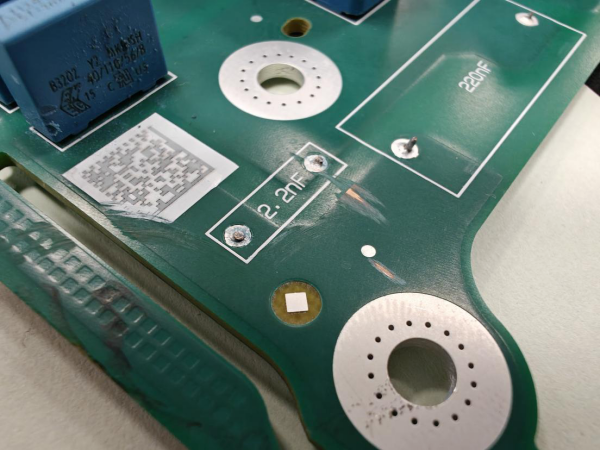

Analýza kvality pájky:

100% míra penetrace cínu,

přesahující 75% standardů IPC.

Alokace pracovních sil výrobní linky THT:

• 1 inženýr

• 3 operátoři

• 1 Inspektor kontroly kvality

Flexibilní personální obsazení lze přizpůsobit konkrétním výrobním potřebám.

Jak přizpůsobit řešení THT pro přepínač napájení ? Klikněte sem pro bezplatná řešení >>>

Video: Skutečná linka THT v sestavě spínače napájení:

Stav rozvoje tht

1. Technologie automatického plug-in stroje THT je zralá.

2. Inteligence a automatizace zařízení se stále rozvíjejí a snižují velké množství manuálních operací.

3. Systém vizuálního umístění: Moderní stroje THT Plug-In Obecně používají vysoce přesné vizuální zarovnání CCD ke zlepšení přesnosti plug-in

4. Optimalizace AISTED AISTED AISTED: Představte algoritmus AI pro optimalizaci cesty plug-in a snížení prázdných plug-inů a nesprávných plug-inů

5. Plug-in komponenty ve tvaru speciálního: jako jsou velké elektrolytické kondenzátory, konektory, transformátory a další komponenty spolehlivosti.

Procesní potíže a řešení při sestavení PCBA Switch

Sestavy spínače napájení často zahrnují nestandardní části a vysoké tepelné požadavky. Naše řešení se zabývá několika běžnými potížemi s výrobou:

1. Problémy s přizpůsobivostí komponenty. Nestandardní komponenty (jako jsou velké elektrolytické kondenzátory, transformátory a nestandardní konektory) mají nepravidelné tvary, je obtížné se krmit a nelze je fixovat obecnými příslušenstvími.

Řešení: Přizpůsobené napájení podavače podle součástí, jako je například podavač svislého pásky, vodorovná pásková podavačka, podavač vibračních desek atd., Přizpůsobené sací trysky nebo mechanické uchopovače přesně a spolehlivě vyzvednou komponenty.

2. deformace kolíku vede ke špatnému zavedení.

Řešení: Precision CCD identifikuje kolíky komponent a velikost plug-in před plug-in je vhodná pro plug-in poté. Kromě toho mohou být díry plug-in na desce PCB umístěny dvakrát, aby se zajistila spolehlivost plug-in.

3. Problémy s kompatibilitou návrhu PCB, špatné přizpůsobení mezi otvory a komponenty

Řešení: Ve fázi návrhu použijte nástroje DFM (Analýza výroby) (jako je valor NPI)

4. konflikty plug-in plug-in s vysokou hustotou. Ve vícevrstvých deskách nebo deskách s vysokou hustotou jsou sousední skrz díry příliš blízko, což vede k mechanickému rušení

Řešení: Optimalizujte sekvenci plug-in (plánování cesty AI) a přizpůsobte miniaturizované hlavy plug-in.

5. Problém vkládání kontroly síly. Příliš mnoho síly poškodí PCB nebo komponenty a příliš malá síla způsobí falešné vložení.

Řešení: Řízení uzavřené smyčky Servo Motor + Senzor.

6. Problém složky vznášející se během svařování

Řešení: Automatický stroj na plug-in přijímá mechanismus ohýbajících nohou, aby zpřísnil komponenty, zajistil spolehlivost svařování a snížil vadnou rychlost.

7. Penetrace pájení vln je špatná a nemůže se setkat s více než 75%.

Řešení: Tok je rovnoměrně upraven, používá se pájení o dvojité vlně a rychlost + očekávané nastavení nejlepších parametrů.

8. Tepelný šok způsobuje deformaci PCB a deformace PCB po svařování s vysokou teplotou, které ovlivňuje následnou práci.

Řešení: Pomocí syntetických kamenných příslušenství opravíte a chrání desku a komponenty.

Při přepínači výroby napájení PCBA (sestavy desky tiskových obvodů) jsou kritické přesnosti, konzistence a propustnost. Při rozměrech komponent dosahujících až 370 mm x 196mm a zahrnující složité pájecí a testovací kroky není plně automatizovaná linka THT jen možností - je to nutnost.
