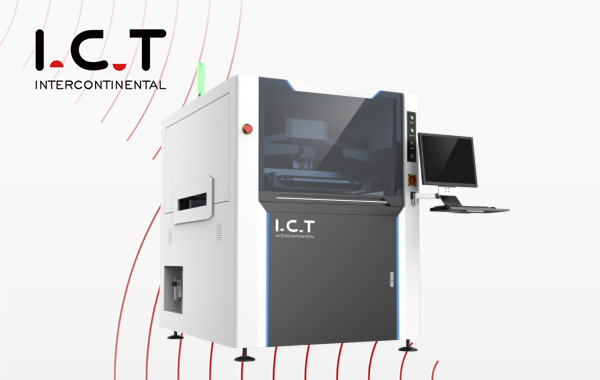

Funkce: Tyto tiskárny SMT pracují s minimálním lidským zásahem a využívají pokročilou automatizaci pro úkoly, jako je zarovnání šablony, výdej pasty a kontrola. Jsou vybaveny funkcemi, jako jsou systémy vidění pro přesné zarovnání a automatické čisticí cykly.
Aplikace: Ideální pro prostředí s vysokým objemem výroby, plně automatické tiskárny SMT šablony jsou ideální pro výrobce, kteří chtějí optimalizovat efektivitu a konzistenci. Jsou vhodné pro rozsáhlou výrobu elektroniky, kde je kritická rychlost a přesnost.
| Model | I.C.T-4034 | I.C.T-5134 | I.C.T-5151 | I.C.T-6534 |
|---|---|---|---|---|
| Velikost rámu | 470*370 ~ 737*737 mm | 470*370 ~ 737*737 mm | 470*370 ~ 737*737 mm | 470*370 ~ 737*737 mm |
| Tloušťka rámu | 25 ~ 40 mm | |||
| Velikost PCB | 50*50 ~ 400*340 mm | 50*50 ~ 510*340 mm | 50*50 ~ 510*510 mm | 50*50 ~ 650*340 mm |
| Nastavení tloušťky PCB | 0,4 ~ 6 mm (možnost: 10 ~ 15 mm); Warpage <1% | |||
| Tloušťka PCB | Manuální nastavení | |||
| Výška transportu | 900 ± 20 mm | |||
| Směr přepravy | Levé pravice; Pravý levý; Levý levý; Pravé pravice | |||
| Rychlost transportu | Max 1500 mm/s | |||
| Podpůrný systém | Magnetický kolík/nahoru-down tabulka upravená/podpůrná blok | |||
| Čisticí systém | Suché, mokré, vakuum | |||
| Přesnost tisku | ± 0,025 mm | |||
| Napájení | AC 220 ± 10%, 50/60Hz, 3 kW | |||
| Dimenze (mm) | 1220*1355*1500 | 1220*1550*1500 | 1220*1355*1500 | 1330*1370*1500 |

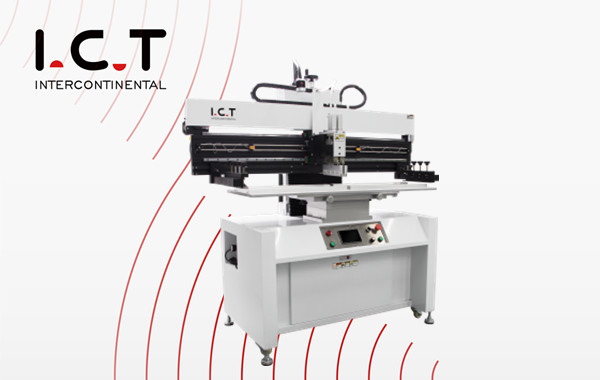

Nabízejte vyvážený přístup s automatizovanými funkcemi a manuálním ovládáním, díky čemuž jsou všestranné pro výrobu středního měřítka a flexibilní velikosti dávek.

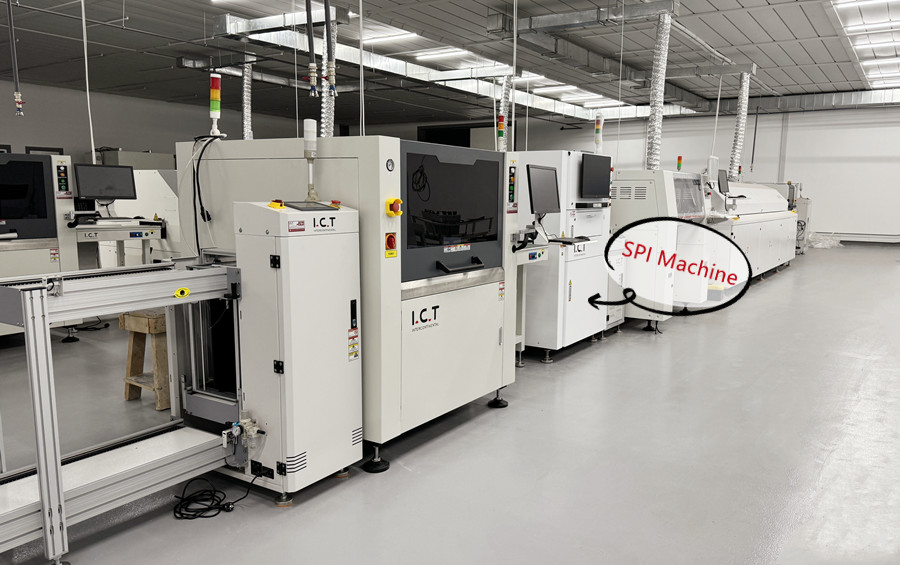

Kliknutím na obrázek sledujte video z produkční linky Smart Meter.
| Model | I.C.T-P3 | I.C.T-P6 | I.C.T-P12 | I.C.T-P15 |
| Přesnost | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Velikost PCB | 300*350 mm | 600*350 mm | 1200*350 mm | 1500*350 mm |
| Velikost platformy | 500*400 mm | 700*400 mm | 1250*400 mm | 1650*400 mm |
| Velikost šablony (mm) | 370*470-550*650 | 370*470-1000*650 | 370*470-1500*650 | 370*470-1750*650 |
| Tloušťka PCB | 0,2-6mm | |||
| Umístění šablony | Manuál | |||
| Doba cyklu | <10 s. | |||
| Spotřeba energie | 200W | |||
| Napájení | 1 ph, 220VAC 50/60Hz | |||
| Výška platformy | 950 mm | |||
| Dimenze (l*w*h) | 850*750*1650 mm | 1050*750*1650 mm | 1660*750*1650 mm | 2100*750*1650 mm |
| Možnost: Zvláštní velikost lze přizpůsobit | ||||

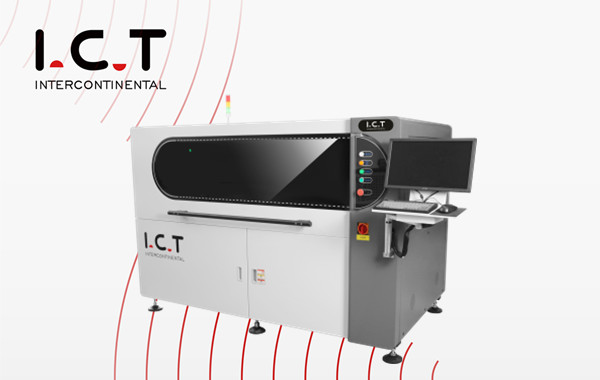

Speciálně navrženo pro rozšířené PCB, zajištění rovnoměrné aplikace pájky na dlouhých površích, ideální pro průmyslová odvětví vyžadující přesnost v prodloužených obvodových deskách.
| Model | I.C.T-1200 | I.C.T-1500 |
| Velikost rámu (mm) | 737*300 ~ 1500*750 | 1100*300 ~ 1800*750 |
| Tloušťka rámu | 25 ~ 40 mm | |
| Velikost PCB (mm) | 80*50 ~ 1200*350 | 80*50 ~ 1500*450 |
| Tloušťka PCB | 0,4 ~ 6 mm (Nastavení programu, automatická nastavení) | |
| Výška transportu | 900 ± 20 mm | |
| Režim vytápění | IR (horký vzduch volitelný) | |
| Přeprava vysoko | 900 ± 20 mm | |
| Směr přepravy | Levé pravice; Pravý levý; Levý levý; Pravé pravice | |
| Podpůrný systém | Magnetický kolík/nahoru-down tabulka upravená/podpůrná blok | |
| Čisticí systém | Suchý, mokrý (vakuum je možnost) | |
| Dimenze (l*w*h) | L2200*W1200*H1500 mm | L2500*W1200*H1500 mm |

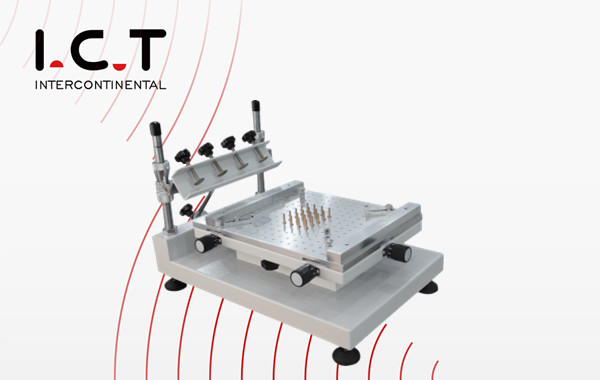

| Model | I.C.T SMT Manuální tiskárna |
| Velikost pracovní platformy | 300*400 mm |
| Maximální velikost PCB | 300*300 mm |
| Maximální velikost šablony | 370*470 mm |
| Rychlost | Ovládat ručně |
| Tloušťka | 0-80 mm |
| Výška | 190 mm |
| Přesnost | ± 0,01 mm |
| Velikost nastavení osy x, y | 10 mm |
| Dimenze | 540*380*390 mm |
| Hmotnost | 30 kg |
