ICT-U1
I.C.T
| Množství: | |
|---|---|

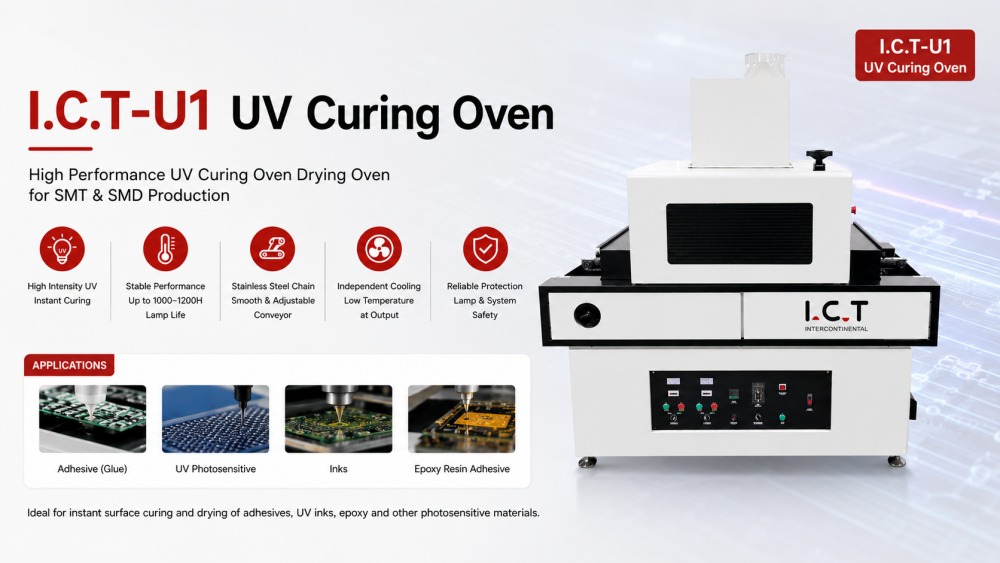

UV vytvrzovací pec ICT-U1 je navržena pro rychlé a jednotné vytvrzování lepidel, inkoustů, nátěrů a fotocitlivých materiálů ve výrobních linkách SMT PCB. Nepřilnavý teflonový dopravník v kombinaci s ovládáním krokovým motorem zajišťuje stabilní a hladký transport desek. UV lampy dodávají energii vysoké intenzity, optimalizovanou reflexními panely a lze je nezávisle nastavit na výšku. Pec podporuje řadu velikostí desek plošných spojů, udržuje přesnou teplotu a obsahuje chladicí zónu pro ochranu součástí po vytvrzení. Tento systém zlepšuje propustnost, snižuje defekty a poskytuje konzistentní výsledky při velkoobjemové výrobě SMT PCB.

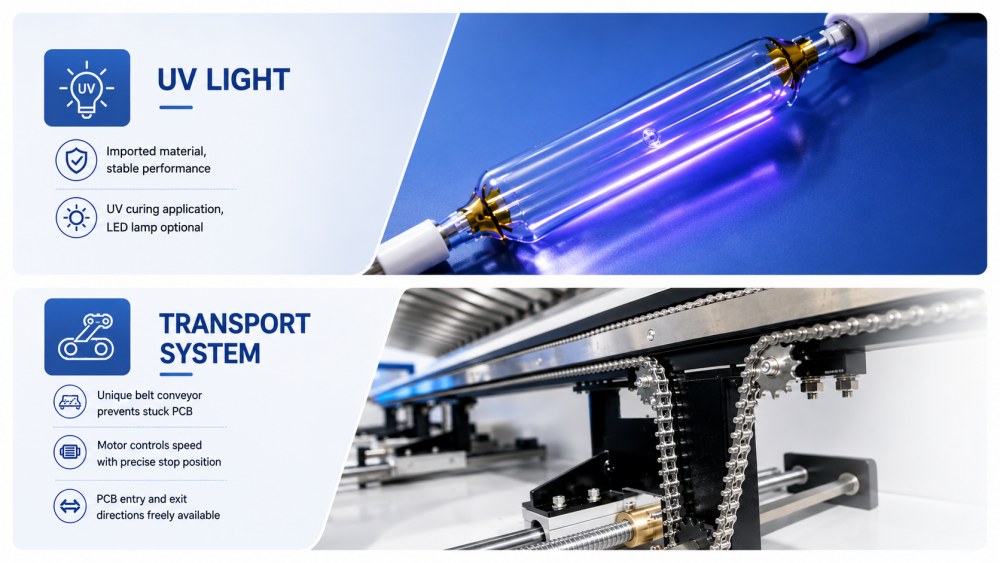

UV lampy poskytují vysoce intenzivní, rychle vytvrzující energii napříč více zónami. U každé lampy lze nezávisle ovládat výšku a dobu expozice. Reflexní povrchy zlepšují využití energie a zároveň minimalizují spotřebu energie. Mezi bezpečnostní funkce patří ochrana proti přehřátí, abnormální detekce lampy a integrované alarmy. Systém zajišťuje rovnoměrné vytvrzování lepidel, nátěrů a inkoustů a zároveň chrání jemné součásti PCB. Operátoři mohou řídit intenzitu a expozici pro různé materiály a podporovat více procesů SMT s konzistentními výsledky a efektivní spotřebou energie.
Dopravník je vyroben z nepřilnavého teflonu, poháněný krokovým motorem s nastavitelnou rychlostí mezi 500–5000 mm/min. Vyrovnávací a tlačný mechanismus zajišťuje přesné umístění a hladký transport skrz UV komoru. Senzory z optických vláken detekují přítomnost a zarovnání desky, čímž zabraňují kolizím a chybnému podávání. Vertikální výška a rozteč pojme desky do ±100 mm na výšku a 500 mm na šířku. Nezávislé chladicí zóny snižují povrchovou teplotu PCB po vytvrzení, minimalizují tepelné namáhání a udržují kvalitu desky na vysoce výkonných SMT výrobních linkách.
| Specifikace:
| Specifikace | ICT-U1 |
| Doprava | Řetěz z nerezové oceli |
| Řídicí systém | Nástroj |
| Rychlost dopravníku | 500-5000 mm/min |
| Množství UV světla | 2set |
| Síla UV světla | 5 kW/sada |
| UV zdroj světla | UVA pásek |
| Hlavní vlnová délka | 365 nm |
| Nastavení výšky UV světla | Adjustable |
| Maximální výška PCBA | ±100 mm |
| Maximální šířka PCBA | 500 mm |
| Elektrické napájení | 3fázové, 380V 50/60Hz |
| Rozměr (D*Š*V) | 1800*970*1835mm |
| Hmotnost | Cca 350 kg |
* Údaje jsou získány při okolní teplotě 25 ℃ a vlhkosti 60 %
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Seznam vybavení linky na nanášení PCBA
Tato UV vytvrzovací pec se hladce integruje s kompletními SMT lakovacími a dávkovacími linkami ICT, včetně strojů pro konformní lakování, tryskových dávkovačů, dopravníků PCB, inspekce AOI a zařízení pro depanelizaci. Pec zajišťuje řízené vytvrzování, zatímco potahovací stroje chrání povrch desek. Vytvrzovací pece dokončují vytvrzení materiálu, AOI ověřuje kvalitu a depanelování odděluje hotové PCB. Kombinace těchto zařízení zajišťuje plynulý pracovní tok, konzistentní kvalitu a snížené přepracovávání ve velkoobjemových montážních prostředích SMT PCB.
| Název produktu | Účel v PCBA Coating Line |
|---|---|
Aplikuje přesné ochranné povlaky na desky plošných spojů pro ochranu proti prachu, vodě a výbuchu. | |
Vytvrzuje nátěry IR nebo UV zářením a zajišťuje trvanlivou a silnou ochranu. | |
Přenáší desky plošných spojů hladce skrz lakovací linku pro efektivní zpracování. | |
Poskytuje a skladuje PCB pro výrobní linku a zajišťuje hladký vstup a výstup. | |
| Konformní povlak AOI | Kontroluje kvalitu nátěru a detekuje vady, aby byly zajištěny vysoké standardy. |
| Video o úspěchu zákazníka
V dubnu 2026 dodala společnost ICT kompletní řadu SMT portugalskému výrobci automobilové elektroniky, který vyrábí desky pro osvětlení a řídicí systémy. Inženýři provedli instalaci na místě, nastavení dopravníku a školení obsluhy. Tým instruoval zaměstnance o provozu pece, řízení chlazení a každodenní údržbě. Zákazník chválil hladkou instalaci, konzistentní výkon trouby a jasné a praktické pokyny. Operátoři byli schopni řídit linku efektivně a udržovat konzistentní kvalitu vytvrzování napříč všemi sestavami PCB, od lepidel po nátěry, po celou dobu výroby.
| Servis a podpora školení
ICT poskytuje servis pro celý závod SMT, nejen pro jednotlivé stroje. Hodnocení před dodáním zahrnuje typ DPS, materiál, výrobní kapacitu, pracovní prostor a budoucí rozšíření. Po dodávce technici zajistí instalaci, uvedení do provozu, zaškolení obsluhy, pokyny k údržbě a optimalizaci procesu. Tým zajišťuje bezproblémovou integraci UV vytvrzování s potahovacím, dávkovacím, kontrolním, manipulačním a depanelizačním zařízením. Nové továrny jsou vedeny od plánování uspořádání až po zkušební výrobu. Stávající linky dostávají vylepšení pracovního toku, vyvážené vedení linek a stabilní provoz, podporují velkoobjemové a přesné vytvrzování SMT PCB.
| Co říkají naši zákazníci
Zákazníci oceňují ICT pro praktickou a praktickou podporu. V úplných projektech SMT inženýři poskytují jasné provozní pokyny, školení, ochranu obalů a rychlé reakce. Exportní obaly chrání stroje při dodávkách na dlouhé vzdálenosti. Technické dotazy během instalace nebo výroby okamžitě řeší koordinované prodejní a inženýrské týmy. Zákazníci získávají důvěru v zavádění nových SMT linek, škálování výroby a udržování konzistentních, vysoce kvalitních výsledků vytvrzování napříč lepidly, inkousty a nátěry.
| Certifikace a standardy
ICT udržuje strukturované řízení kvality pro továrny SMT. UV vytvrzovací pec má certifikát CE a splňuje mezinárodní bezpečnostní normy. Kontrola kvality zahrnuje kontrolu komponent, ověření montáže, funkční testování, potvrzení balení, sledování zásilky, záznamy o instalaci a poprodejní servis. Tyto kroky zajišťují opakovatelný a spolehlivý výkon vytvrzování, minimalizují provozní rizika a udržují konzistentní kvalitu pro vysoce výkonnou výrobu SMT PCB. Systém zaručuje stabilní vytvrzování napříč různými typy desek a procesními materiály.
