  • Co může konformní potahovací stroj Dělat pro PCB?

    Kritickým krokem ve výrobě tiskových obvodů (PCB) je ochrana desky před nepříznivými podmínkami prostředí pomocí různých ošetření a povlaků.

  • Konformní povlakové stroje

    Vylepšete PCB pomocí pokročilých konformních roztoků povlaku.
    Komplexní konformní potahovací stroje a řešení pro vaši továrnu SMT.
    <h2><span style="font-size:50px;"><strong>Konformní povlakové stroje</strong></span></h2>

Kompletní automatizované řešení konformního povlaku

IKT nabízí přizpůsobená řešení pro potahování PCBA tak, aby vyhovovala specifickým potřebám vašich produktů.


Odborné znalosti nám umožňují poskytovat vlastní roztoky konformního povlaku PCB a zajistit optimální ochranu a výkon pro každou jedinečnou aplikaci. Ať už potřebujete specializovaný povlak pro ochranu životního prostředí, zvýšenou životnost nebo zlepšenou elektrickou izolaci, náš tým se zavázal poskytovat řešení, které přesně splňuje vaše požadavky.


Online PCBA Conformal Coating Line

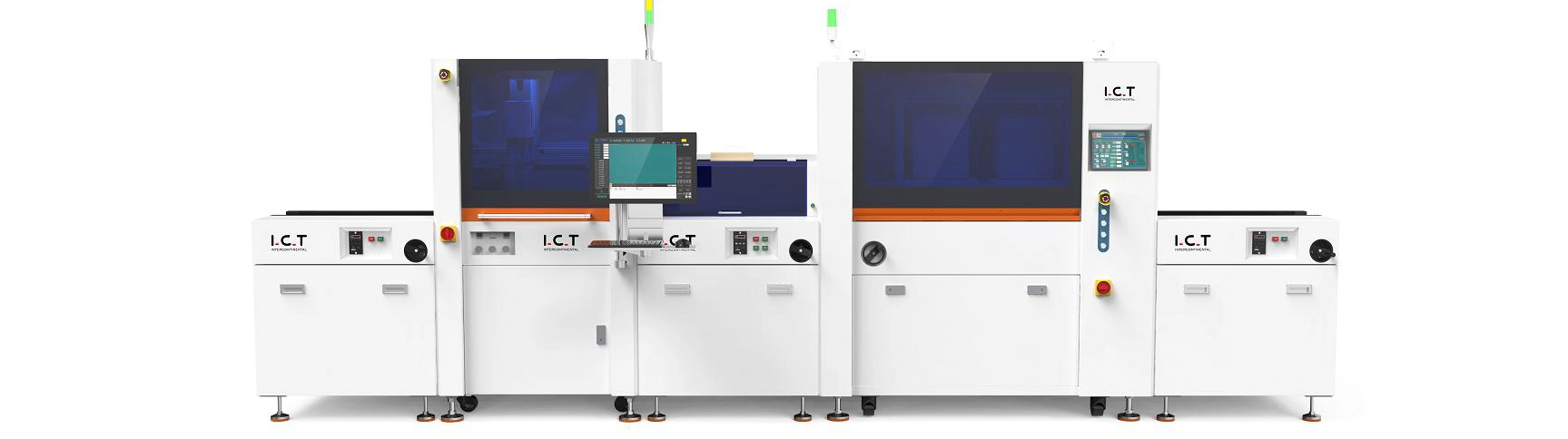

Online PCBA Conformal Coating Line s návratovou deskou


Řádek potahovacího stroje PCB, včetně selektivního , konformního potahovacího stroje , , inspekčního dopravníku, pece a jejich vzájemného propojenosti prostřednictvím zpáteční dopravního prostředku prostřednictvím zpáteční dopravního dopravníka.

Tato konformní povlaková čára je kompaktní a prostorově efektivní, vybavená vertikální UV vytvrzovací pecí vhodný pro různé typy lepidel. Jeho funkce návratu řetězce umožňuje PCB se automaticky vrátit na přední konec, což operátorům umožňuje dokončit jak úkoly načítání, tak vykládat z jedné polohy. Výtahy na obou koncích zajišťují hladký provoz v celé lince. Tato produkční linka je navržena s přesností, snadným použitím a nákladnou efektivitou a je ideální volbou pro jednostrannou desku.
Navzdory své dostupné ceně není její funkčnost a efektivita v žádném případě ohrožena.

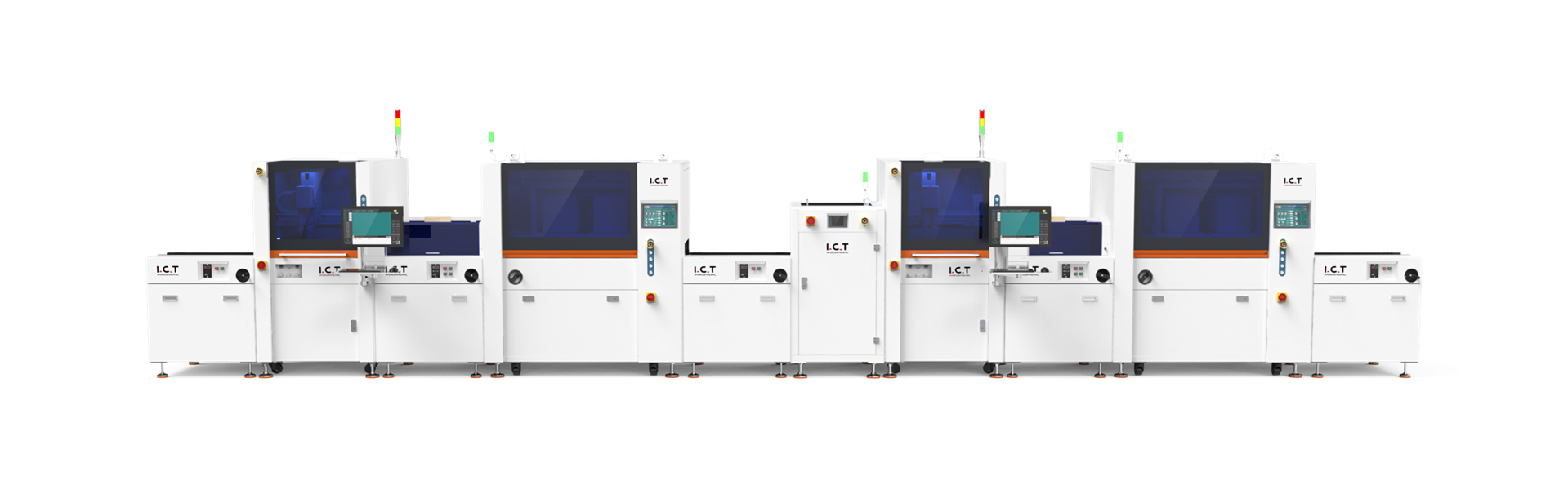

Online potahovací linka s dvojitou stranou s návratovou deskou

Online online PCBA Konformní povlaková linka


Převážně vybavení včetně: PCBA Coating Lift, povlak, UV dopravník, PCBA Selektivní konformní povlak *2, UV vytvrzovací trouba *2

Tato výrobní linka je speciálně navržena pro oboustranné nádoby, takže je vhodná pro většinu PCBA, které vyžadují povlak na obou stranách. Ve srovnání s jednostrannými výrobními liniemi je tato linie efektivnější, s bokem potaženou na přední straně a na straně B na zadní straně. Otočný dopravník spojuje dva procesy a výrazně zkrátí dobu výroby. Účinnost celého řádku je více než dvojnásobná účinnost jednostranných linií. Pro další snížení manuální práce lze na obou koncích přidat nakladače a vykládky. Tato výrobní linka je ideální pro továrny s delšími prostory, což umožňuje efektivní dokončení oboustranných úloh desky v kratším čase.
PCBA povlak

Zvyšuje PCBA z jedné úrovně na druhou, obvykle se používá k jejich zvednutí ze spodního návratového systému do výchozího bodu výrobní linky nebo vstupního konce potahovacího zařízení.
Povlažovací dopravní

Přepravuje PCBA během procesu povlaku do potahovacího zařízení a zajišťuje stabilní pohyb v potahovacím stroji. Potahové dopravníky mají obvykle antistatické vlastnosti, které zabrání poškození PCBA ze statické elektřiny.
Konformní povlak

Přesně aplikuje ochranný povlak do konkrétních oblastí PCBA a vyhýbá se zbytečným dílům, aby se ušetřilo materiály a zlepšila kvalitu produktu. Tyto stroje mají obvykle přesné postřikové hlavy a programovatelné řídicí systémy.
Vyléčení trouby

Zahřívá a léčí potažené PCBA a zajišťuje, že potahovací materiál dosáhne požadovaných fyzikálních a chemických vlastností. Mezi typy pevniny patří infračervené (IR) vytvrzování pecí a UV vytvrzování pecí.
Návrat dopravník

Vrátí PCBA od konce výrobní linky zpět do výchozího bodu nebo výtahu pro další výrobní cyklus nebo následující procesy. Returtní dopravník účinně cykluje PCBA zpět na začátek výrobní linky prostřednictvím systému návratu spodního návratu, snižuje manuální manipulaci a prostoje výroby, čímž se zvyšuje účinnost.

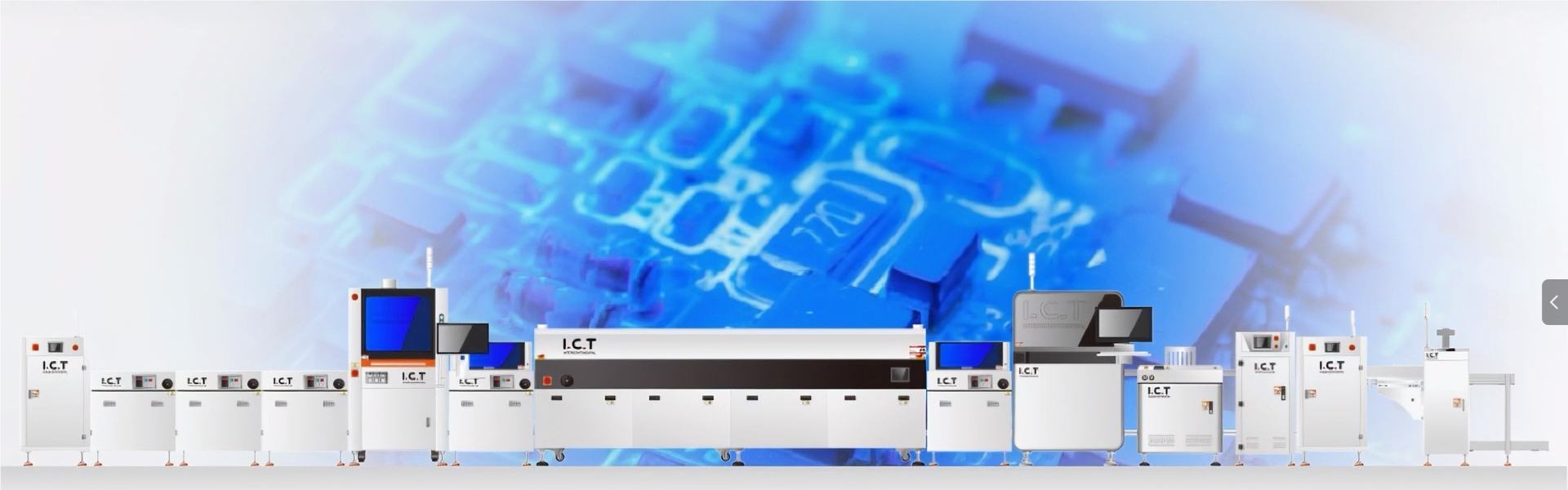

PCBA Conformal Coating Line stroje

IKT vyrábí a dodává vysokorychlostní selektivní konformní povlakové stroje pro automatizaci konformního povlaku PCBA.

ICT konformní potahovací stroj PCBA

Selektivní konformní povlak


4 osa konformní povlak: x, y, z, u

Funkce opce:

PCBA spodní návrat
Vizuální systém CCD
Systém monitorování lepidla
Systém krmení a čištění
Automatický návrat na oběžné dráze

  • PCBA konformní povlakové stroje


    Konformní potahovací stroj PCBA zajišťuje komplexní ochranu a spolehlivost PCB poskytnutím přesné, automatizované a selektivní aplikaci povlaku v celém procesu konformního povlaku.


    Jednoduchý: Konformní povlak kombinuje mezinárodní pokročilé koncepty s operačním systémem navrženým na východě, což usnadňuje učení.
    Profesionální: Konformní potahovací stroj přijímá pokročilé koncepce designu importovaných povlakových strojů, přičemž základní díly pocházejí z nejlepších mezinárodních značek.
    Zajišťování: Díky importovaným konfiguracím hardwaru se stroj Conformal Coating může pochlubit nízkou mírou selhání ve výrobě a dlouhou životností více než deset let.
    Bezpečnost: Konformní potahovací stroj dodržuje pravidla mezinárodního návrhu a dosahuje bezpečnostní úrovně srovnatelné s úrovní dovážených povlakových strojů.
    Stabilita: Se zralým softwarem, hardwarem a nejlepšími výrobními procesy zajišťuje konformní potahovací stroj stabilitu každé jednotky.
    Specifikace konformního potahovacího stroje PCBA:

    Model I.C.T-T550U I.C.T-T550U I.C.T-T600U I.C.T-T650
    Počet ventilů 2
    (atomizační ventil 1head,
    Precizní ventil 1 hlava)    		 2
    (atomizační ventil 1 hlava
    Precizní ventil 1 hlava    		 2
    (atomizační ventil 2 hlava)    		 4
    (atomizační ventil 2head,
    Precision Valve 2head)
    Metoda kontroly IPC + Řídicí karta pohybu
    Počet vřeten X, Y, Z. X, y, z, u X, Y, Z. X, Y, Z.
    Úhel otáčení ventilu N/a ± 180 ° N/a N/a
    Zkosení ventilu N/a 0 ~ 35 ° N/a N/a
    Velikost PCB 50*50 ~ 450*460 mm
    Drive vřetena Importovaný motor servomotoru + šroubového modulu kuličky
    Pracovní itinerář X = 450 mm, y = 450 mm, z = 100 mm
    Pracovní výška 900 ± 20 mm
    Dopravní dráha Speciální trať z hliníkové slitiny + řetězec z nerezové oceli
    Kapacita povlaku 10L
    Automatické čištění ventilů S tlakovou nádrží 5L
    Dimenze L910*W1600*H1700 mm

  • UV léčba pece



    UV léčba pece je nákladově efektivní sušicí pec produkovaná IKT, vytvrzováním UV světla, jako je UV barvy, UV lepidlo, UV inkoust nebo UV lak atd., Poté následuje injekční typ nebo tiskne více materiálů v temně vyléčeném a sušeném povrchu.

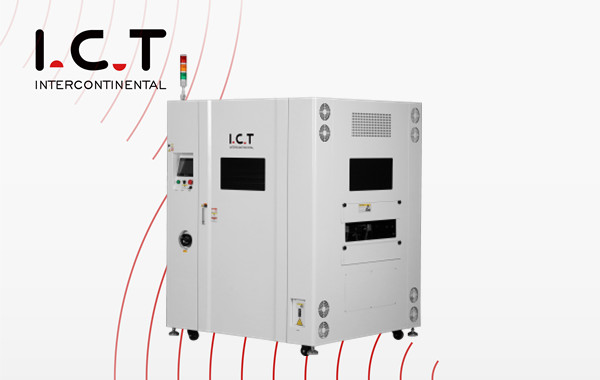

    ICT UV Curing Oven U2 Konformní povlakové stroje UV léčbu
    UV světlo: Importované materiály, stabilní výkon, výkon a světla mohou být přizpůsobeny tak, aby vyhovovaly různým potřebám využití, používá se UVCuring a LED světla jsou volitelná.
    Transportní systém: Řetězový dopravní systém s konvexním hřídelem účinně zabraňuje uvíznutí PCB. Motor řídí rychlost a poloha zastavení je přesná.
    Zámek zabezpečení: Mechanický snímač zámku dveří, když se otevírají přední a zadní dveře, stroj přestane pracovat, aby zajistil bezpečnost personálu v největší míře.
    Elektrické zvedání UV záření: Motor upravuje výšku UV lampy, aby se zlepšila účinnost a flexibilně se přizpůsobila tak, aby splňovala různé požadavky na použití a požadavky na proces.
    Blackout Cover: Nastavitelné kryty horních a dolních kovových dveří, upravte výšku vchodu a výstup podle skutečných potřeb, minimalizující únik UV vytvrzovacího světla.

    Specifikace pece UV vyléčení:

    Model I.C.T-U1 I.C.T-U2
    Doprava Řetězec z nerezové oceli Nerezová ocel dlouhý řetězec kolíku, délka 35B kolíku 5 mm, přidejte karty z nerezové oceli.
    Řídicí systém Nástroj PLC+dotyková obrazovka
    Rychlost dopravníku 500 ~ 5000 mm/min 0,5 ~ 3,5 m/min
    UV zdroj světla UVA Band
    Hlavní délka vlny 365nm
    Rozsah intenzity světla   100 ~ 260MW/CM2
    UV výška světla od přenosu povrchu   80-150 mm elektricky nastavitelné
    Šířka PCBA 500 mm 50 ~ 500 mm, manuální nastavení, odolané hmotnosti 5 kg
    Metoda chlazení Větrák Chlazení vzduchu
    Objem výfukových plynů 35 m³/min*1 výfuky 15 m³/min*2 výfuky
    Dimenze (l*w*h) 1800*970*1835mm 1500*1100*1720 mm

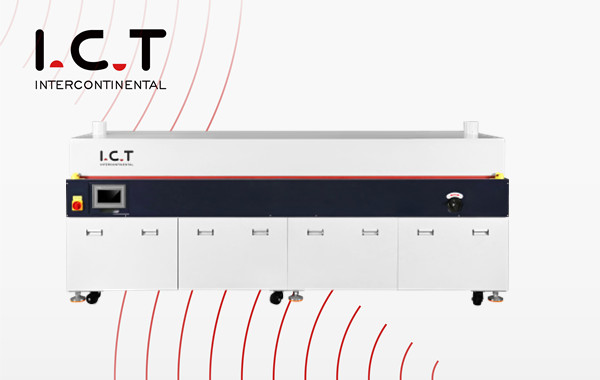

  • Ir vytvrzovací trouba



    IR trouba je nákladově efektivní vytvrzovací pec produkovaná IKT, hlavně k řešení aplikací léčení lepidla. Antikorrozní barvy suché.


    ICT UV léčba pece
    IR systém ：Modulární design, pohodlný pro údržbu, importované IR topné potrubí, jednotné teplo, odraz z nerezové oceli, nízké tepelné ztráty uzavřené pece.
    Transportní systém ：Speciální přenosová struktura, ošetření kalení, ošetření nosnosti, žádná deformace vodicí kolejnice, schopná řešit produkty různých materiálů a hmotností.








    Specifikace IR vytvrzovací pece:

    Model I.C.T-IR3 I.C.T-IR4
    Počet topných zón Up3 / Bottom0 Up4/Bottom0
    Délka topných zón 2500 mm 3500 mm
    Spodní vytápění Volitelný Volitelný
    Doprava Železnice
    Řídicí systém Dotyková obrazovka+plc
    Režim vytápění IR (horký vzduch volitelný)
    Přeprava vysoko 900 ± 20 mm
    Max výška PCBA ± 100 mm
    Max šířka PCBA 460 mm
    Objem výfukových plynů 10 m³/min*2 výfuky
    Dimenze (l*w*h) 3000*1150*1200 mm 4000*1150*1200 mm

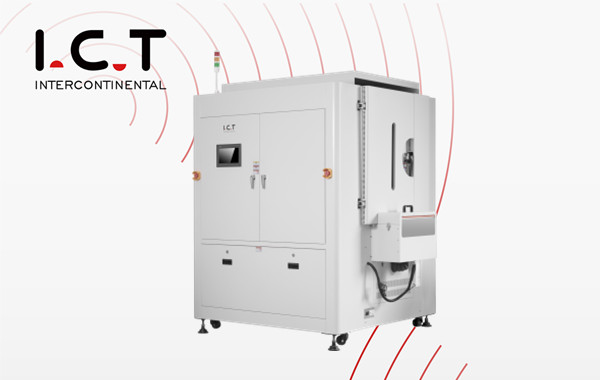

  • Svislá vytvrzovací trouba

    Svislá vytvrzovací pec je specializované vybavení určené pro vytvrzování a sušení povlaků, lepidel nebo jiných materiálů aplikovaných na svislé povrchy. Na rozdíl od tradičních vodorovných pecí má svislou komoru, která umožňuje efektivní zpracování komponent s vertikální orientací.

    ICT-VERTICKÝ TURING TEVE TREAM
    Zvýšení výrobní kapacity: Zvýšit celkovou propustnost a účinnost.
    Zlepšit kvalitu vytvrzování: Dosáhnout vynikající a konzistentní výsledky vytvrzování.
    Snížit provozní náklady: Nižší výdaje prostřednictvím efektivního využití a údržby.
    Kompaktní a úsporný design: In-line Vertical Reflow Oven má kompaktní strukturu, optimalizující prostor dílny a minimalizaci stopy.







    Specifikace vertikální vytvrzovací pece ：

    Model I.C.T V-320
    Velikost PCB L120*W160 ~ L400*W350MM (délka lze přizpůsobit)
    Hmotnost PCB s příslušenstvím Max 3 kg/PC
    Výška dopravníku 900 ± 20 mm
    Otevřená výška Top 50 mm/dole 50 mm
    Skladování Svislé úložiště
    Úložná kapacita 60 ks
    Doba vytvrzování ≥ 5 minut
    Vytápěcí zóna 4 zóna (identické nastavení teploty)
    Doba vytápění 10 minut (150 ℃)
    Metoda kontroly Dotyková obrazovka+průmyslová kontrolní deska
    Dimenze L2480*W2100*H2250MM

Konformní povlakové ventily

Vyberte si konformní povlakové ventily, abyste zajistili optimální výsledky a účinnost povlaku na základě nátěrových materiálů, aplikačních metod, požadavků na přesnost, rychlosti výroby, údržby a trvanlivosti a kompatibilitu se zařízením.

Kontaktujte nás a najděte perfektní konformní povlak pro vaše potřeby.


Jak vybrat konformní povlak pro vaši továrnu SMT?

Konformní potahovací linie jsou vysoce flexibilní, mohou dosáhnout nejvhodnějších řešení založených na produktu zákazníka k dosažení maximálních výhod.
Lze jej aplikovat v široké škále různých pole, jako je automobilová elektronika, letecký průmysl, zdravotnické prostředky atd.

Klíčové výhody:
Pokročilý konformní povlak:
Plně automatizovaný systém může automaticky detekovat počáteční vzdálenost a šířku povlaku, nový upgradovaný atomizační ventil může dosáhnout přesnějšího povlaku a podporovat přizpůsobení.

PCBA Coating dopravník:
UV světlo uvnitř může přesně detekovat plochu povlaku.

Vysoce výkonná léčba pece:
Vhodné vytvrzování pecí lze přizpůsobit podle vlastností produktů zákazníka.

Úspěšně případy a služby poprodejních prodejen

Jednorázové řešení pro inteligentní tovární řešení pro výrobu LED osvětlení v Tádžikistánu
IKT poskytuje konformní povlakovou linii s funkcí návratu v Mexiku
Globální technická podpora IKT pro automobilovou elektroniku - Evropská stanice
Proč si nás vybrat

Související vybavení konformního povlaku

Automatizujte konformní povlakovou linku PCB pomocí selektivního konformního povlakového stroje, IR a UV vytvrzovací pece, povlakových dopravníků a dalšími.
I.C.T má všechny vaše potřeby roztoku potahovací linky PCB.

PCBA lakovací stroj

Často kladené otázky týkající se konformních povlakových strojů

  • Co je konformní povlak?
    加 Created with Sketch.
    形状 Created with Sketch.
    Konformní povlak je ochranný film aplikovaný na desky obvodů za účelem vytvoření bariéry mezi kontaminanty a deskou. Působí jako izolační vrstva při ochraně povrchu PCB.
  • Jaké jsou výhody automatizovaného selektivního konformního povlaku?
    加 Created with Sketch.
    形状 Created with Sketch.
    Konzistence aplikace: Automatizované selektivní konformní povlakové stroje vybavené specializovanými tryskami zajišťují použití konformních povlaků s výjimečnou přesností a konzistencí.
    Snížené chyby v továrně: Použití robotických systémů k aplikaci konformních povlaků významně snižuje riziko továrních chyb, což má za následek vyšší kvalitní produkty s menším selháním.
    Snížená práce: Manuální procesy, jako je nahrávání, maskování a stříkání rukou, kartáčování nebo ponoření PCBA jsou náročné na práci a neefektivní pro střední až vysoce objemovou výrobu elektroniky. Automatizace zefektivňuje tyto procesy.
    Úspory nákladů: Zatímco počáteční investice do automatizovaných systémů konformního povlaku je vyšší než manuální metody, úspory ze snížené práce, minimalizovaného materiálového odpadu a zvýšená výrobní produkce vedou k rychlé návratnosti investic.
  • Co dělá konformní povlak?
    加 Created with Sketch.
    形状 Created with Sketch.
    Konformní potahovací stroj je systém, který automatizuje aplikaci ochranných povlaků na povrchy sestav desky tištěných obvodů (PCBA). Tyto stroje jsou zkonstruovány pro vysokou přesnost a jsou ideální pro opakované použití povlaků, což zajišťuje konzistentní kvalitu a spolehlivost. Tato automatizace je nezbytná pro udržení trvanlivosti a dlouhověkosti PCBA poskytováním jednotného pokrytí a ochrany proti environmentálním faktorům.
  • Jak stříkáte konformní povlak?
    加 Created with Sketch.
    形状 Created with Sketch.
    Konformní povlak je aplikován na povrch sestav desky s plošným obvodem (PCBA) buď ručně s konformním povlakovou stříkací pistolí, nebo v ideálním případě pomocí specializovaného automatizovaného robotického systému. Tento systém využívá kombinaci rozprašovacích ventilů k nanesení povlaků s vysokou přesností a kvalitou a využívá různé vzory postřiku k dosažení požadovaného potahovacího efektu.
  • Co dělá konformní povlak?
    加 Created with Sketch.
    形状 Created with Sketch.
    Konformní povlak chrání elektrické komponenty na PCB nebo PCBA a pomáhá předcházet selhání v zamýšleném prostředí. Působí jako bariéra proti faktorům, jako je prach, vlhkost, kolísání teploty a fyzický šok. Různé typy konformních povlaků jsou formulovány tak, aby řešily specifické environmentální výzvy, což zajišťuje trvanlivost a spolehlivost elektronické sestavy.

Zde jsou některé z vašich obav:

V IKT chápeme, že nákupní potahovací zařízení přichází s mnoha otázkami. Náš tým je připraven s odbornými řešeními, které řeší všechny vaše obavy a zajistíte, abyste učinili nejlepší rozhodnutí pro své potřeby.
Naše automatizované konformní potahovací stroje jsou speciálně navrženy pro PCB a PCBA a nabízejí vysoce přesné selektivní konformní roztoky povlaku.
Ať už potřebujete čtyřosý konformní povlak, stolní konformní povlak nebo zařízení vhodné pro UV léčbu, máme perfektní vhodné pro vaše potřeby.
IKT poskytuje širokou škálu konformních povlakových strojů, včetně strojů na prodej, velkoobchodní a vlastní možnosti, vše zaměřené na poskytování nejlepší ceny konformního povlaku našim globálním zákazníkům.
Jako přední výrobci konformních povlaků nabízejí IKT různé modely, včetně selektivních konformních povlakových strojů, konformních povlakových stříkacích strojů a další, což pomáhá vaší výrobní lince dosáhnout vyšší účinnosti a kvality.

Prozkoumejte naše konformní potahovací stroje a nabídky konformních povlakových strojů PCB a kontaktujte nás pro nejnovější ceny a dostupnost.
