Tento tiskařský stroj na pájecí pastu SMT nabízí vysokou přesnost a efektivitu pro dokonalý tisk PCB.
A. Vysoká přesnost s opakovanou přesností polohování ±0,01 mm.
b. Rychlá doba cyklu pod 7 sekund pro rychlou výrobu.
C. Automatické čištění šablony s možností suchého, mokrého a vysavače.
d. Nastavitelný přítlak stěrače pro lepší kvalitu tisku.
E. Podporuje různé typy PCB, jako je LED a elektronika vozidla.
F. ICT poskytuje odborné instalační a školicí služby.
G. Zahrnuje standardní 2D kontrolu pro kontrolu kvality.
ICT-6534
I.C.T
| Množství: | |
|---|---|

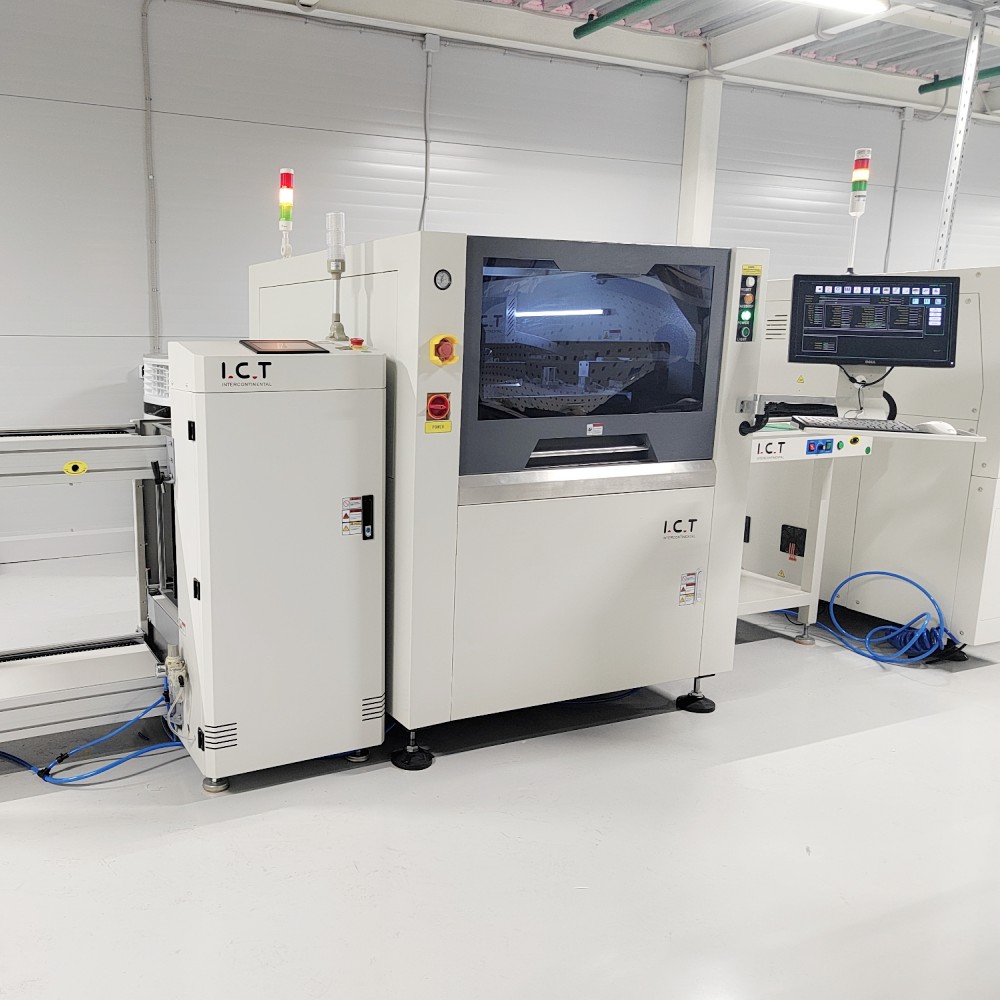

| ICT-6534 SMT pájecí pasta Printing Machine
Tiskový stroj na pájecí pastu ICT-6534 SMT je nejlepší volbou pro efektivní a přesný tisk desek plošných spojů. Navrženo s dobou cyklu 7 sekund, zajišťuje rychlou a spolehlivou výrobu různé elektroniky. Tento stroj podporuje velikosti desek plošných spojů od 5050 do 650340 mm a rámečky šablon od 470370 do 737737 mm. Vyznačuje se automatickou kalibrací, nastavitelným přítlakem stírací lišty a separací pomocí více metod pro vysokou opakovatelnost ±0,01 mm a přesnost tisku ±0,025 mm. S možnostmi, jako je mokré, suché a vysávání, splňuje různé potřeby. ICT nabízí odbornou podporu, včetně instalace a školení, takže je ideální pro průmyslová odvětví, jako jsou LED, TV a elektronika vozidel. Důvěřujte ICT pro kvalitu a služby po celém světě.
| Funkce
Tiskový stroj na pájecí pastu ICT-6534 SMT poskytuje vysokou přesnost s opakovanou přesností polohování ±0,01 mm a přesností tisku ±0,025 mm. Tím je zajištěno dokonalé vytištění každé desky plošných spojů, což snižuje chyby ve výrobě. Stroj využívá pokročilé technologie, včetně programovatelného motoru pro řízení rychlosti separace a vzdálenosti. Tato funkce je skvělá pro průmyslová odvětví vyžadující přesné výsledky, jako je LED a elektronika vozidel. Díky svému stabilnímu designu si zachovává kvalitu po dlouhém používání, šetří čas a náklady pro zákazníky.
S dobou cyklu pod 7 sekund zvyšuje tento stroj na tisk pájecí pasty SMT rychlost produkce. Tento rychlý výkon pomáhá továrnám dodržet krátké termíny bez ztráty kvality. Nastavení rychlé změny řádku usnadňuje přepínání mezi úkoly. To je ideální pro vytížené výrobní linky a zajišťuje hladký provoz. Design ICT se zaměřuje na efektivitu a pomáhá zákazníkům zvýšit výkon a zároveň udržet nízké náklady.
Stroj nabízí automatické čištění šablon se suchým, mokrým a vakuovým režimem. Šablona tak zůstane čistá a zajistí se konzistentní kvalita tisku. Speciální výfukový motor a unikátní sprejový systém spolupracují pro efektivní čištění. Software kontroluje spotřebu alkoholu a papíru a šetří materiály. Tato funkce snižuje prostoje a údržbu, což z něj činí spolehlivou volbu pro nepřetržitou výrobu.
| Specifikace
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Velikost rámu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Velikost PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Směr přepravy | Levé pravice; Pravý levý; Levý levý; Pravé pravice | ||
| Podpůrný systém | Magnetický kolík/nahoru-down tabulka upravená/podpůrná blok | ||
| Upínací systém | Boční upínání (vakuová tryska, automatizační zatahovací tlak Z je volitelný) | ||
| Hlava tiskárny | Dvě nezávislé motorizované tiskové hlavy | ||
| Typ stěrky | Nerezová ocel (standardní), plast | ||
| Čisticí systém | Suché, mokré, vakuum | ||
| Inspekce | 2D kontrola (standardní) | ||
| Napájení | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontroly | Ovládání PC | ||
| Dimenze (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Velikost rámu (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Velikost PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenze (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.

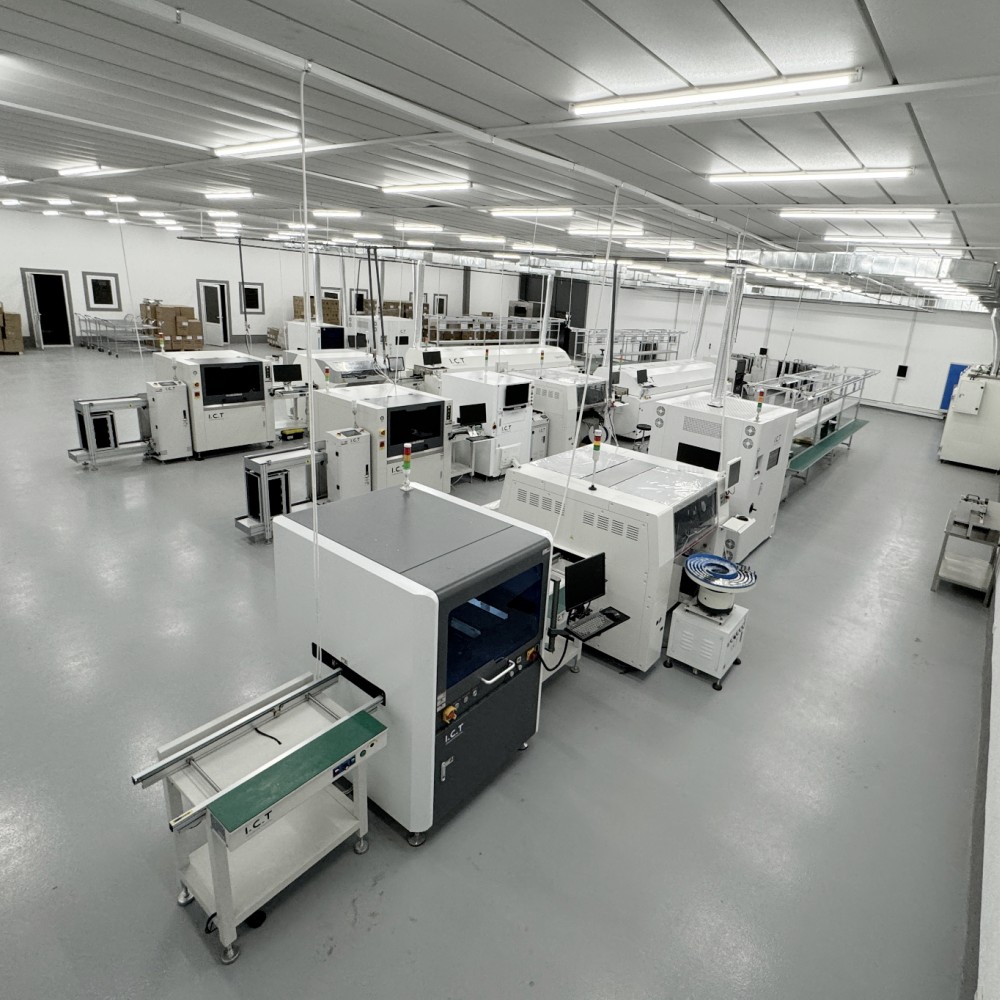

| Seznam vybavení linky SMT
Naše vysoce kvalitní výrobní linka PCBA obsahuje pokročilé vybavení pro efektivní a přesnou montáž PCB. Plně automatizovaná linka SMT zahrnuje zavaděč, automatickou tiskárnu pro přesné nanášení pájecí pasty, zařízení pro přesné umístění součástek, přetavovací pec pro spolehlivé pájení a systém AOI pro důkladnou kontrolu defektů. Tato vysoce kvalitní výrobní linka PCBA zajišťuje hladký provoz, vysokou spolehlivost a nízkonákladovou montáž SMT, splňující různé průmyslové požadavky.
| Název produktu | Účel v řadě SMT |
|---|---|
| Nakladač PCB | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Aoi stroj | Kontroluje pájené spoje a vady umístění. |
| Stroj SPI | Kontroluje výšku a kvalitu pájecí pasty. |
| Zařízení sledovatelnosti | Zaznamenává a sleduje výrobní data: Laserový značkovací stroj / montáž na etikety / inkoustová tiskárna |

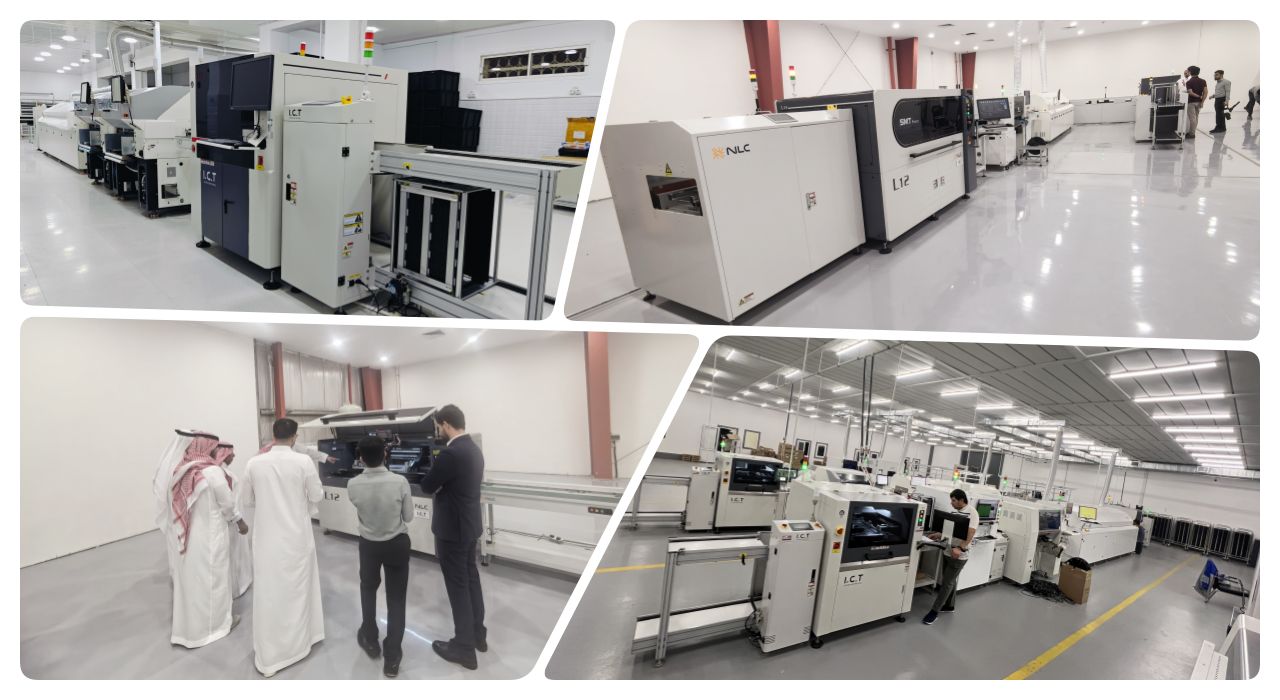

| Video o úspěchu zákazníka
V roce 2025 navštívili inženýři ICT zákaznickou továrnu v Mexiku, výrobce domácího LED osvětlení, aby nainstalovali a vyškolili plnou linku SMT. Zákazník potřeboval 13 strojů v prostoru 21 m dlouhém, 5 m širokém, původně 29 m dlouhém. ICT navrhlo linku ve tvaru U o délce 16 m a šířce 2,7 m. Po 2 dnech instalace a 6 dnech školení bylo nastavení dokončeno. Zákazník ocenil efektivní design a odbornou podporu ICT zajišťující plynulou výrobu.
| Servis a školení
ICT poskytuje vynikající servis a školení pro stroj na tisk pájecí pasty SMT. Náš tým nabízí instalaci, nastavení a podrobné zaškolení zařízení na místě, aby byl zajištěn hladký provoz. Poskytujeme také technickou podporu a údržbu, abychom udrželi vaši výrobu v chodu. Školení se zabývá používáním strojů, řešením problémů a optimalizačními tipy, které pomohou vašim zaměstnancům pracovat sebevědomě. S globálním dosahem ICT zajišťuje rychlou odezvu a dlouhodobou podporu pro všechny zákazníky.
| Zákaznické recenze
Zákazníci milují odbornost našich inženýrů a rychlé řešení problémů. Chválí stroj pro tisk pájecí pasty SMT pro jeho vysokou přesnost a spolehlivost. Silné balení a rychlé odeslání také získávají skvělou zpětnou vazbu. Mnozí oceňují naši rychlou reakci na problémy, která zajišťuje minimální prostoje. Oddanost ICT kvalitě a službám si získává důvěru po celém světě.
| Naše certifikace
ICT je držitelem důležitých certifikátů jako CE, RoHS a ISO9001, které zajišťují vysoké standardy. Máme také patenty na naše inovativní návrhy. Tyto certifikace dokazují náš závazek ke kvalitě a bezpečnosti. Zákazníci mohou důvěřovat našim produktům, že splňují globální předpisy, což jim dává klid.
| O ICT a naší továrně
ICT je předním poskytovatelem SMT řešení s více než 25 lety zkušeností. Výzkum, vývoj a výrobu řešíme s velkým týmem. Naše společnost rychle rostla a obsluhuje více než 1600 zákazníků v 72 zemích. Naše továrna dodržuje přísné procesy testování a kontroly kvality. S 12 000 m² plochy zajišťujeme špičkové produkty a globální služby.
