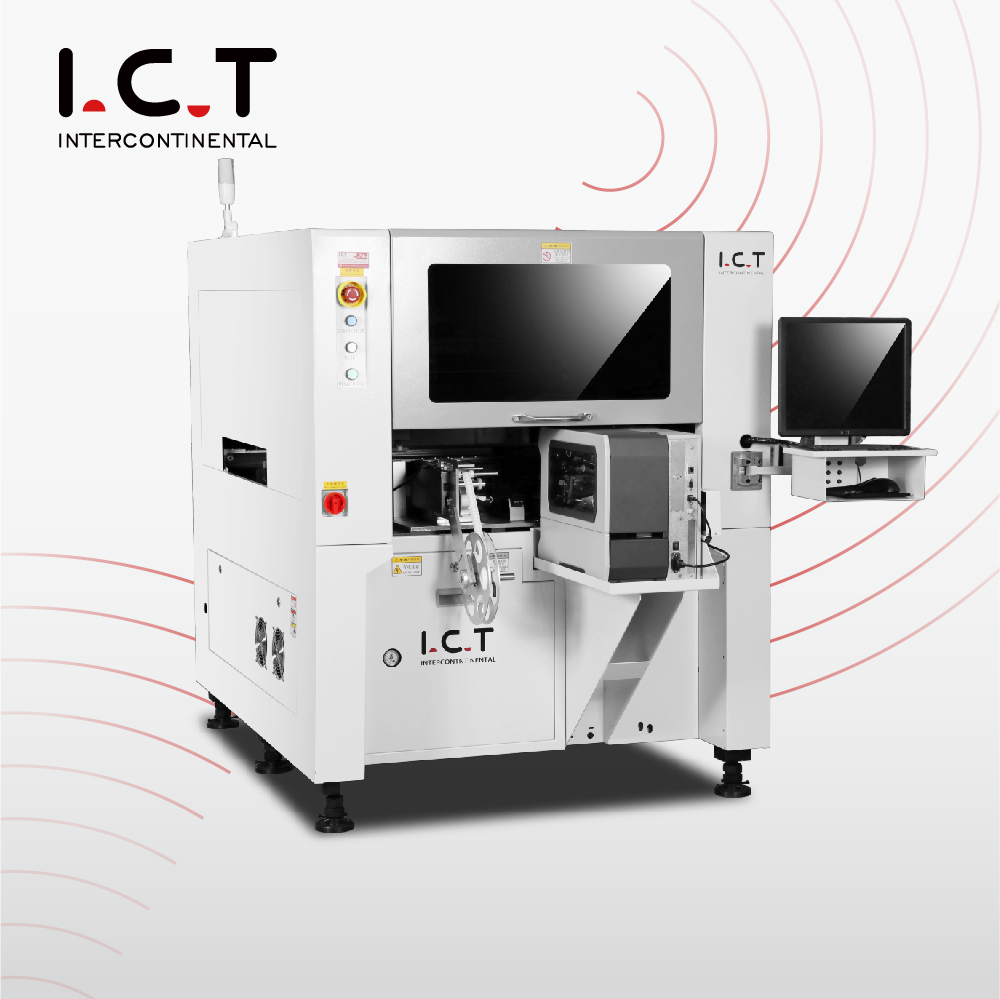

Inline Label Sticker
| Množství: | |
|---|---|

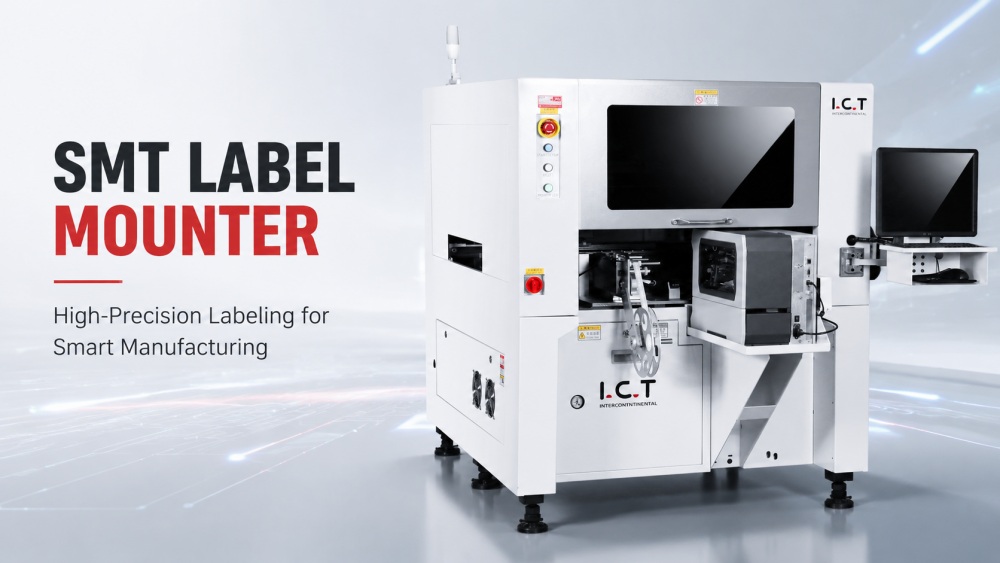

| Přehled montáže štítků SMT
SMT Label Mounter efektivně umísťuje štítky na desky plošných spojů různých velikostí a typů. Navrženo pro velkoobjemové montážní linky PCB, podporuje různé materiály a tloušťky štítků. Stroj je vybaven dvěma umisťovacími hlavami, nezávislou detekcí vakua a volitelným tiskem čárových kódů. ICT poskytuje plnou technickou podporu a zajišťuje bezproblémovou instalaci a provoz v produkčním prostředí SMT. Jeho přesný design a integrační schopnosti umožňují bezproblémové propojení se systémy MES, zlepšují sledovatelnost a efektivitu výroby při výrobě PCB.
| Funkce SMT Label Mounter

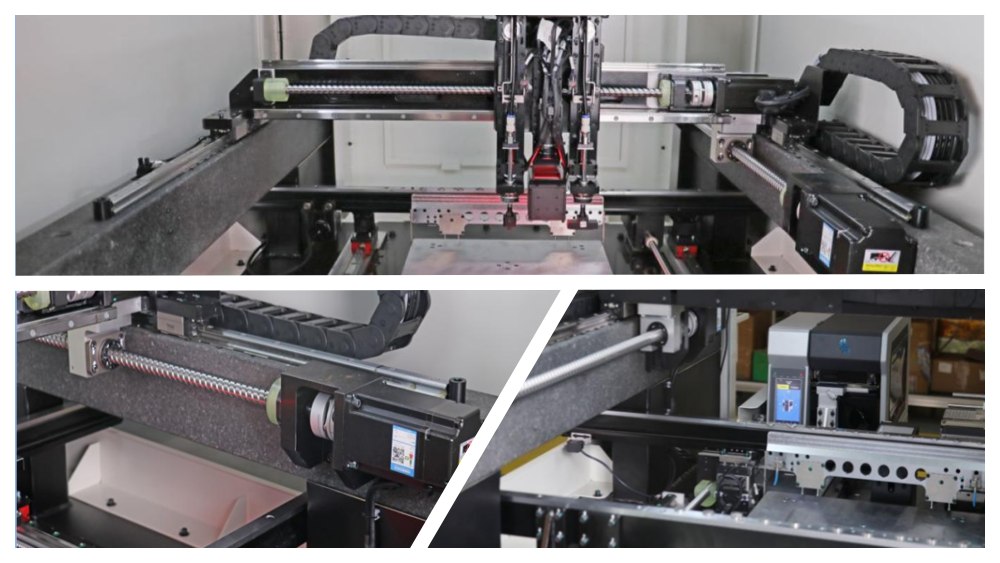

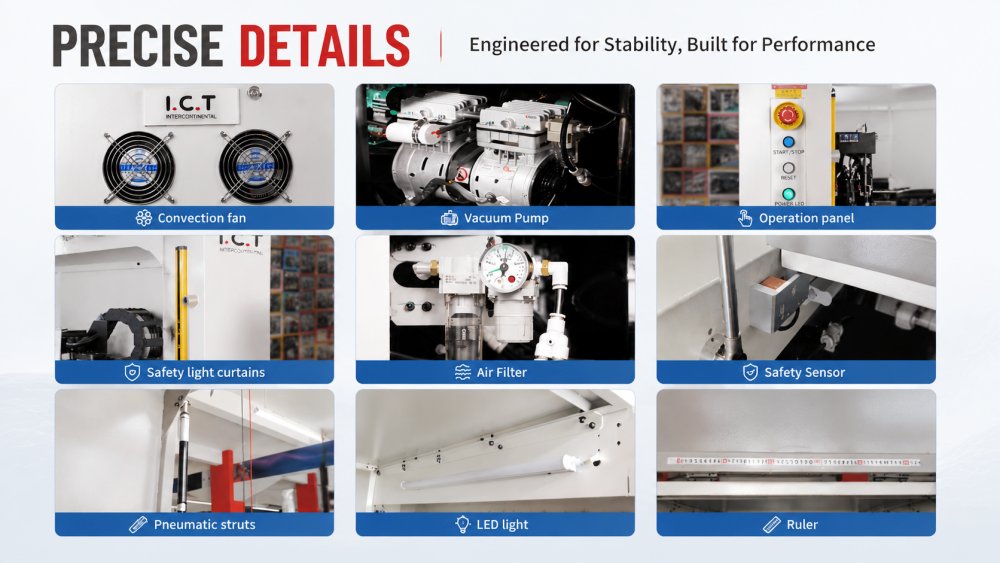

Integrovaný ocelový rám a mramorová základna poskytují strukturální stabilitu. Kuličkové šrouby a lineární vodicí kolejnice zajišťují vysokou přesnost, zatímco importované servomotory nabízejí rychlý pohyb a opakovatelné polohování. Závěs obloukového mostu zvyšuje nosnost a podporuje vysokorychlostní a dlouhodobý provoz bez mechanického vychýlení.

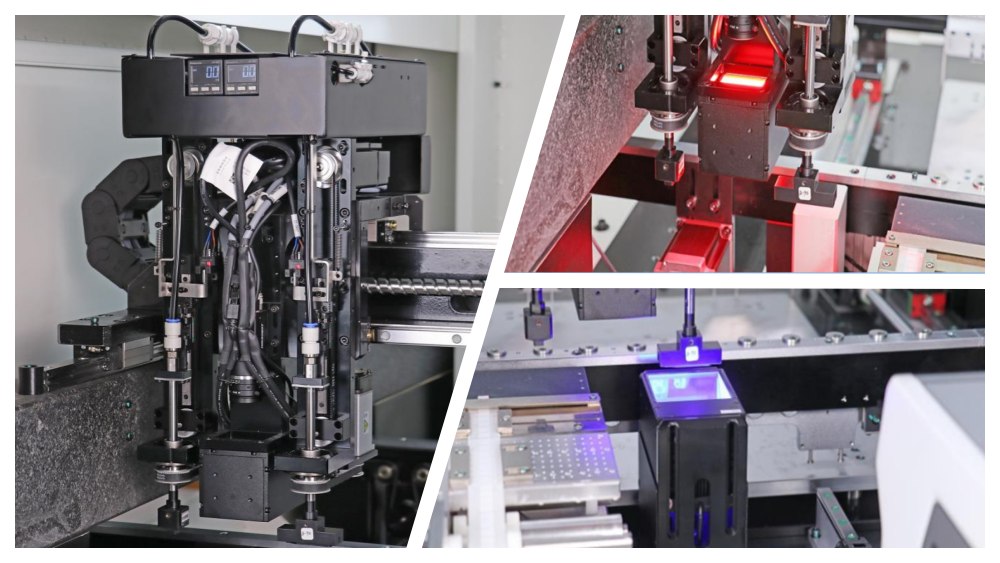

Dvojité montážní hlavy se nezávisle zvedají, spouštějí a otáčejí o 360°. Importované kuličkové drážky a vizuální polohování pomocí létajících a pevných kamer zajišťují konzistentní přesnost. Červené a modré světlo zlepšuje detekci štítků. Toto nastavení umožňuje přesné umístění štítků na různé komponenty a výšky PCB, minimalizuje chyby a zvyšuje propustnost.

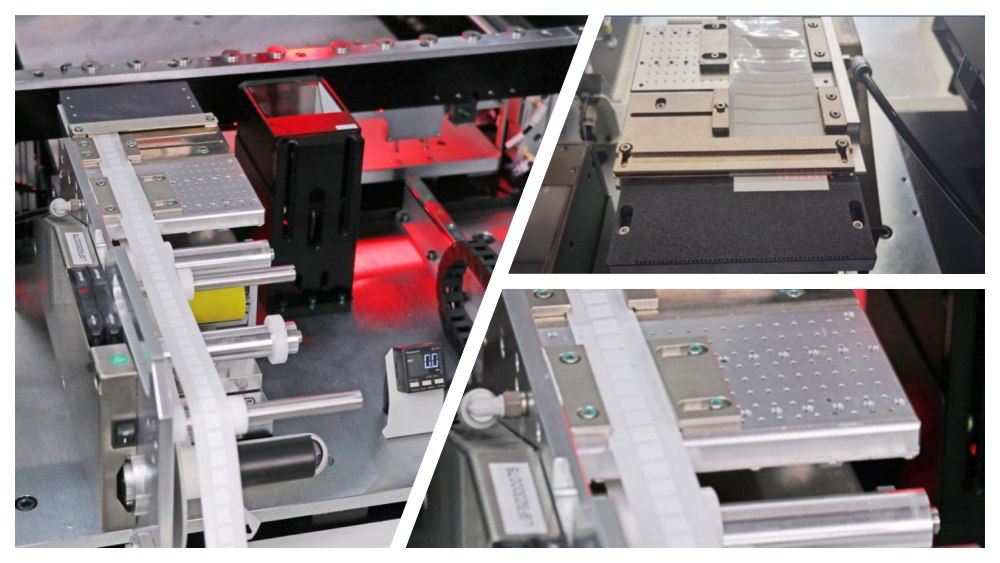

Dva elektrické inteligentní podavače zvládají širokou škálu velikostí štítků, od 1,8×2,0 mm do 100×40 mm. Protiskluzové podložky zabraňují plýtvání, zatímco optické senzory zajišťují správné doručení štítků. Speciální úpravy se přizpůsobí složitým nebo křehkým materiálům, udržují efektivitu výroby a zkracují prostoje při překládání podavače.

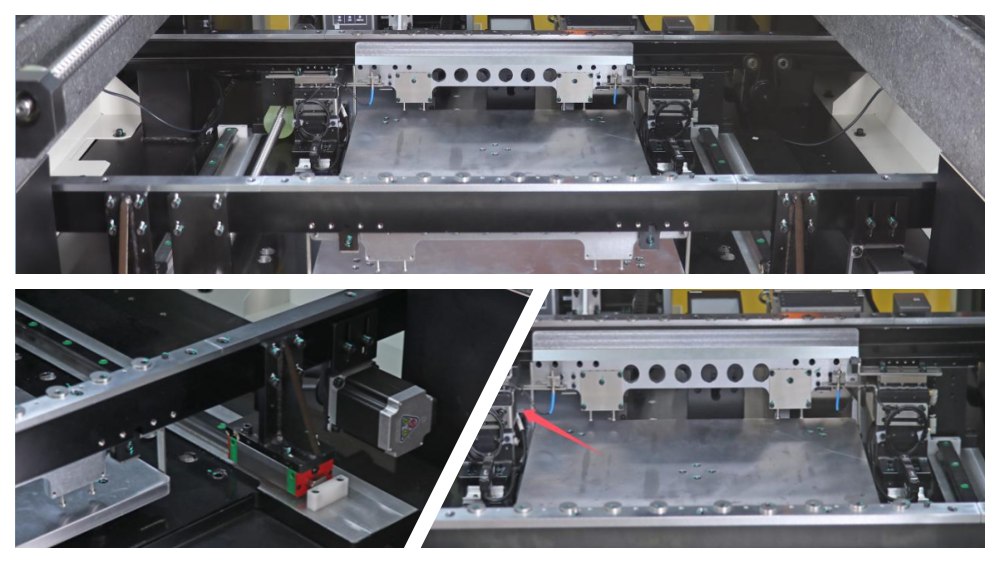

Rychlost dopravníku je nastavitelná a umožňuje flexibilní směr PCB. Pneumatické blokátory a optické senzory zajišťují přesné polohy zastavení. Synchronizovaný kuličkový šroub a kluzná lišta udržují rovnoběžnost dráhy, zabraňují zaseknutí PCB a umožňují plynulou kontinuální výrobu na SMT linkách.
| Specifikace Reflow pece
| č. | Položka | I.CT-310 | I.CT-310D | I.CT-310L |
|---|---|---|---|---|
| 1 | Velikost PCB | 50 × 50 mm ~ 340 × 280 mm | 50 × 50 mm ~ 400 × 350 mm | 100 × 100 mm ~ 600 × 500 mm |
| 2 | Tloušťka PCB | 1–6 mm | 1–6 mm | 1–6 mm |
| 3 | Poloha podavače | 2 | 4 | 2 |
| 4 | Šířka podavače | 105 mm | 105 mm | 105 mm |
| 5 | Rychlost montáže | 2500 ks/H | 4000 ks/H | 1300 ks/H |
| 6 | Velikost štítku | Podavač štítků: 2×2 ~ 100×40 mm (volitelná tiskárna čárových kódů: 13×13 ~ 100×40 mm) | Stejný | Stejný |
| 7 | Tloušťka štítku | 0,05–0,3 mm | 0,05–0,3 mm | 0,05–0,3 mm |
| 8 | Přesnost označení | ±0,05 mm | ±0,05 mm | ±0,05 mm |
| 9 | Úhel označení | 360° | 360° | 360° |
| 10 | Tryska | 2 | 2 | 2 |
| 11 | Tryska vakuum | Vývěva | Vývěva | Vývěva |
| 12 | Bezpečnostní výška DPS | Horní: <25 mm; Spodní část: <25 mm | Horní: <25 mm; Spodní část: <25 mm | Horní: <25 mm; Spodní část: <25 mm |
| 13 | Přenosová výška | 900 ± 20 mm | 900 ± 20 mm | 900 ± 20 mm |
| 14 | Přesnost polohování | ±0,025 mm | ±0,025 mm | ±0,025 mm |
| 15 | Opakovaná přesnost | ±0,005 mm | ±0,005 mm | ±0,005 mm |
| 16 | Moment montáže | Max 3 kg | Max 3 kg | Max 3 kg |
| 17 | Způsob polohování | CCD + značka | CCD + značka | CCD + značka |
| 18 | Rychlost dopravníku | 50 ~ 600 mm/min | 50 ~ 600 mm/min | 50 ~ 600 mm/min |
| 19 | Odizolovací metoda | Detekce optických vláken + softwarové ovládání | Stejný | Stejný |
| 20 | Detekce sání | Vakuové testování, drop standardní testování | Stejný | Stejný |
| 21 | Šířka kolejnice | Automatické nastavení | Automatické nastavení | Automatické nastavení |
| 22 | Režim ovládání | PC + průmyslová řídicí deska | PC + průmyslová řídicí deska | PC + průmyslová řídicí deska |
| 23 | rozhraní MES | Rezervní síťové rozhraní | Rezervní síťové rozhraní | Rezervní síťové rozhraní |
| 24 | Moc | AC220V/50Hz, 1KVA | AC220V/50Hz, 1,5KVA | AC220V/50Hz, 1,5KVA |
| 25 | Dimenze | D1096׊1130×V1426 mm | D1074׊1590×V1440 mm | D1250׊1610×V1530 mm |
| 26 | Hmotnost | 800 kg | 1300 kg | 1400 kg |
| 27 | Tlak vzduchu | 0,5–0,6 MPa | 0,5–0,6 MPa | 0,5–0,6 MPa |
| Seznam vybavení linky SMT

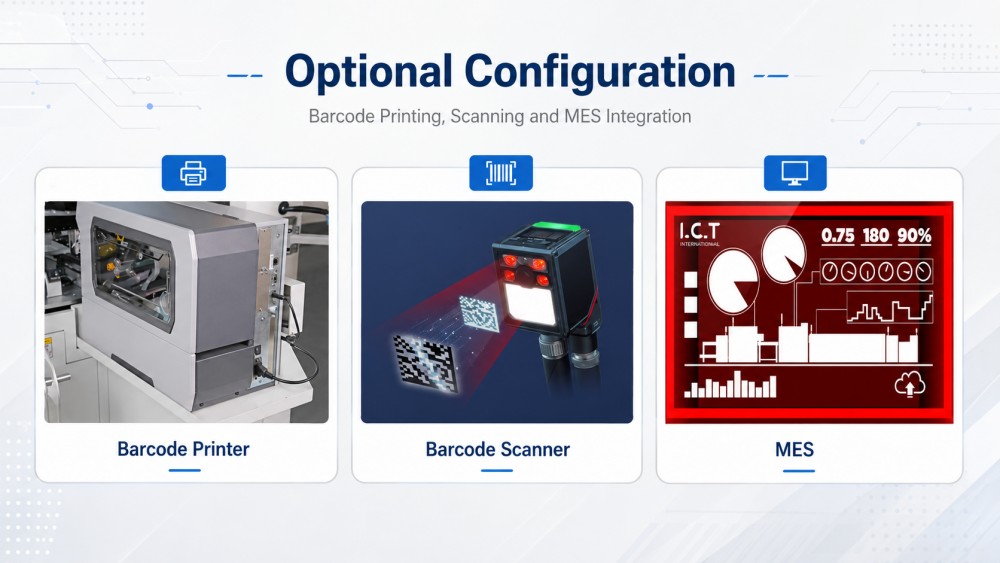

ICT poskytuje komplexní řešení SMT včetně zavaděčů desek plošných spojů, tiskáren šablon, strojů na vychystávání a umísťování, SPI, AOI, přetavovacích pecí Lyra a systémů pro manipulaci s plošnými spoji. SMT Label Mounter se hladce integruje, zlepšuje sledovatelnost a efektivitu označování. Naše řešení podporují komplexní sestavy PCB pro počítače, SSD a paměťové moduly a zajišťují vysoce kvalitní výstup ve velkoobjemových produkčních prostředích.
| Video o úspěchu zákazníka
Inženýři ICT dodali a uvedli do provozu kompletní linku SMT a DIP ve významné továrně na elektroniku v Uzbekistánu. Závod vyrábí základní desky počítačů, SSD a paměťové produkty. Od počátečního nastavení až po testování poskytovalo ICT technickou podporu na místě, programování a odstraňování problémů. Klient ocenil rychlou odezvu ICT, spolehlivost zařízení a profesionální servis. Řada SMT zahrnovala šablonové tiskárny ICT-5151, čtyři SMT stroje, přetavovací pece Lyra, SPI, AOI a systémy pro manipulaci s PCB. Řada DIP obsahovala ruční vkládání, vlastní vkládání JUKI, vlnové pájení Acrab350 a integraci dopravníku.
