ICT-4034
I.C.T
| Množství: | |
|---|---|
| Tiskový stroj SMT PCB
Stroj na tisk plošných spojů ICT-4034 zpracovává plošné spoje do velikosti 400 x 340 mm se 7sekundovými cykly. Přesnost opakování ±0,01 mm a přesnost tisku 0,025 mm vyhovují potřebám LED a automobilového průmyslu. Automatická kalibrace desky plošných spojů, vyvážení tlaku a čištění šablony ořezávají ruční kroky. Podporuje lepidlo pro aplikace LED pájecí pasty. Čínský tiskový stroj používá Windows 10 pro jednoduché ovládání. Průmysl 4.0 a MES umožňují monitorování v reálném čase. ICT nabízí kompletní školení a optimalizaci. Kontaktujte pro podrobnosti o ceně zařízení PCB tiskárny.
| Funkce
Zavěšení obloukového mostu spojuje stěrku přímo se dvěma motory. Tím se přesně řídí tlak na obou stranách. Posuvné lišty udržují stabilitu před i po tisku. Zpětná vazba v reálném čase zajišťuje perfektní tvorbu pasty. Tiskový stroj PCB je vhodný pro desky LED s jemným roztečím. Dovážené japonské a německé díly snižují poruchovost. Nízké prostoje během desetileté životnosti. Šetří pájku a zvyšuje výtěžnost u velkoobjemových linek. Automatické separační metody zabraňují poškození šablony nebo PCB.
Pásový systém zabraňuje zaseknutí díky přesné rychlosti motoru až 1500 mm/s. Směry se volně přepínají doleva-doprava nebo doprava-doleva. Boční svorky a vakuově držící desky s deformací pod 1 %. To zaručuje hladký kontakt pro kvalitní výtisky. Čínský tiskový stroj podporuje magnetické kolíky a up-down tabulky. Polohy zastavení jsou přesné pro rychlou změnu pod 5 minut. Ručně nebo automaticky zpracovává DPS o tloušťce 0,4-6 mm. Spolehlivý pro cenu stroje PCB tiskárny.
Suché, mokré, vakuové režimy zcela vyčistí šablonu. Oddělený CCD a sprejový design rovnoměrně rozprostře alkohol. Software kontroluje papír a kapalinu, aby se snížily náklady. Silný výfuk rychle odstraňuje zbytky. Tiskárna LED pájecí pasty zachovává vysokou kvalitu po dlouhou dobu výroby. Manuální možnost přidává flexibilitu. Tím se zabrání defektům od špinavých šablon. Snadná údržba udržuje vysokou účinnost.
| Specifikace
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Velikost rámu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Velikost PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Směr přepravy | Levé pravice; Pravý levý; Levý levý; Pravé pravice | ||
| Podpůrný systém | Magnetický kolík/nahoru-down tabulka upravená/podpůrná blok | ||
| Upínací systém | Boční upínání (vakuová tryska, automatizační zatahovací tlak Z je volitelný) | ||
| Hlava tiskárny | Dvě nezávislé motorizované tiskové hlavy | ||
| Typ stěrky | Nerezová ocel (standardní), plast | ||
| Čisticí systém | Suché, mokré, vakuum | ||
| Inspekce | 2D kontrola (standardní) | ||
| Napájení | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontroly | Ovládání PC | ||
| Dimenze (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Velikost rámu (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Velikost PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenze (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.

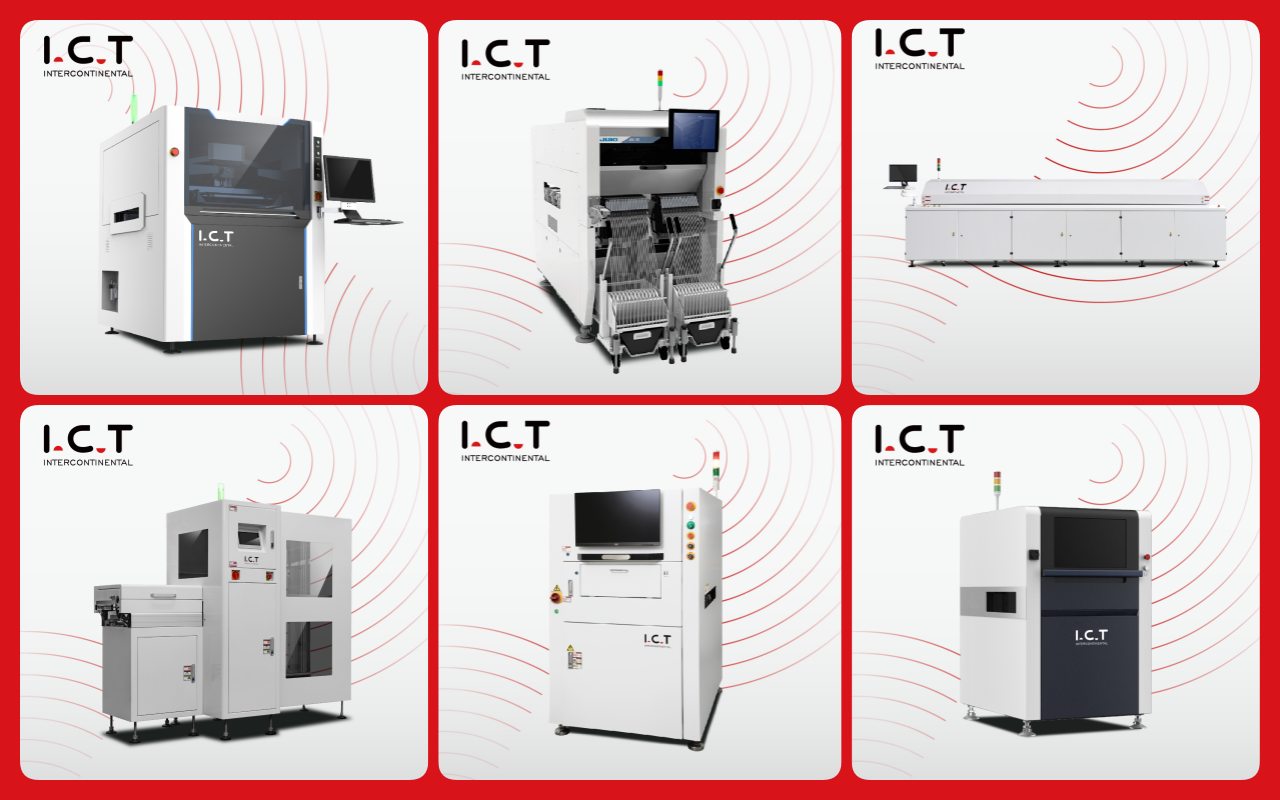

| Seznam vybavení linky SMT
Naše vysoce kvalitní výrobní linka PCBA obsahuje pokročilé vybavení pro efektivní a přesnou montáž PCB. Plně automatizovaná linka SMT zahrnuje zavaděč, automatickou tiskárnu pro přesné nanášení pájecí pasty, zařízení pro přesné umístění součástek, přetavovací pec pro spolehlivé pájení a systém AOI pro důkladnou kontrolu defektů. Tato vysoce kvalitní výrobní linka PCBA zajišťuje hladký provoz, vysokou spolehlivost a nízkonákladovou montáž SMT, splňující různé průmyslové požadavky.
| Název produktu | Účel v řadě SMT |
|---|---|
| Nakladač PCB | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Aoi stroj | Kontroluje pájené spoje a vady umístění. |
| Stroj SPI | Kontroluje výšku a kvalitu pájecí pasty. |
| Zařízení sledovatelnosti | Zaznamenává a sleduje výrobní data: Laserový značkovací stroj/ Montáž štítků /Inkoustová tiskárna |
| Video z případové studie úspěchu zákazníka
ICT vyslalo inženýry do Severní Ameriky do továrny na kosmetické přístroje. Instalovali dvě SMT linky s tiskovým strojem PCB. Nastavení zahrnovalo úplnou kalibraci, testování a kontrolu vyrovnání. Místní tým absolvoval školení o automatické kalibraci, nastavení tlaku a integraci MES. Linky dosáhly rychlého přijetí s vysokou přesností pro malé součásti. Klient ocenil rychlé řešení problémů a tipy na proces. To dokazuje globální odbornost ICT a spolehlivou podporu pro mezinárodní projekty.
| Globální servis a podpora školení
ICT zajišťuje kompletní instalaci, údržbu a školení pro PCB Printing Machine. Nastavování, kalibraci a optimalizaci linky zajišťují odborníci na místě. Dálková diagnostika rychle opraví závady. Školení zahrnuje použití rozhraní, analýzu protokolu a nastavení programu během 5-10 minut. Přizpůsobujeme se změnám ve výrobě pro lepší výstup. Celosvětová centra skladových dílů pro rychlé dodání. Dlouhodobé partnerství zajišťuje hladký provoz a upgrady. Zeptejte se na cenu stroje PCB tiskárny s balíčky služeb.
| Zákaznické recenze
Uživatelé chválí ICT inženýry za profesionální instalaci v zámoří a rychlé reakce. PCB Printing Machine nabízí stabilní výkon s minimálními poruchami. Bezpečné balení dorazí celosvětově neporušené. Rychlá řešení udržují výrobní tok. Jeden výrobce LED řekl: 'Přesnost výrazně zlepšila naši montáž.' Další ocenil snadné školení a úsporu nákladů. Spolehlivý pro potřeby čínského tiskového stroje.
| Certifikace a standardy
ICT vyhovuje CE, RoHS, ISO9001 pro bezpečnost a životní prostředí. Patenty pokrývají čištění oblouku, kontrolu tlaku, prevenci kolizí a transportní systémy. Tyto inovace zajišťují špičkovou kvalitu tisku a životnost šablony. Globální standardy budují důvěru kupujících.
| O společnosti ICT a naší továrně SMT
ICT vyvíjí a vyrábí interně s 89 zaměstnanci a 20 inženýry. Obsluhujeme více než 1600 zákazníků v 72 zemích s rychlým růstem. Přísné testy kvality a řízení pokrývají celé řady SMT. Globální prodejní a servisní centra poskytují místní pomoc. To podporuje spolehlivý tiskový stroj PCB a celková řešení.
