PCB Laser Marking
| Množství: | |
|---|---|
| Vysoce přesné laserové značení pro sledovatelnost PCB

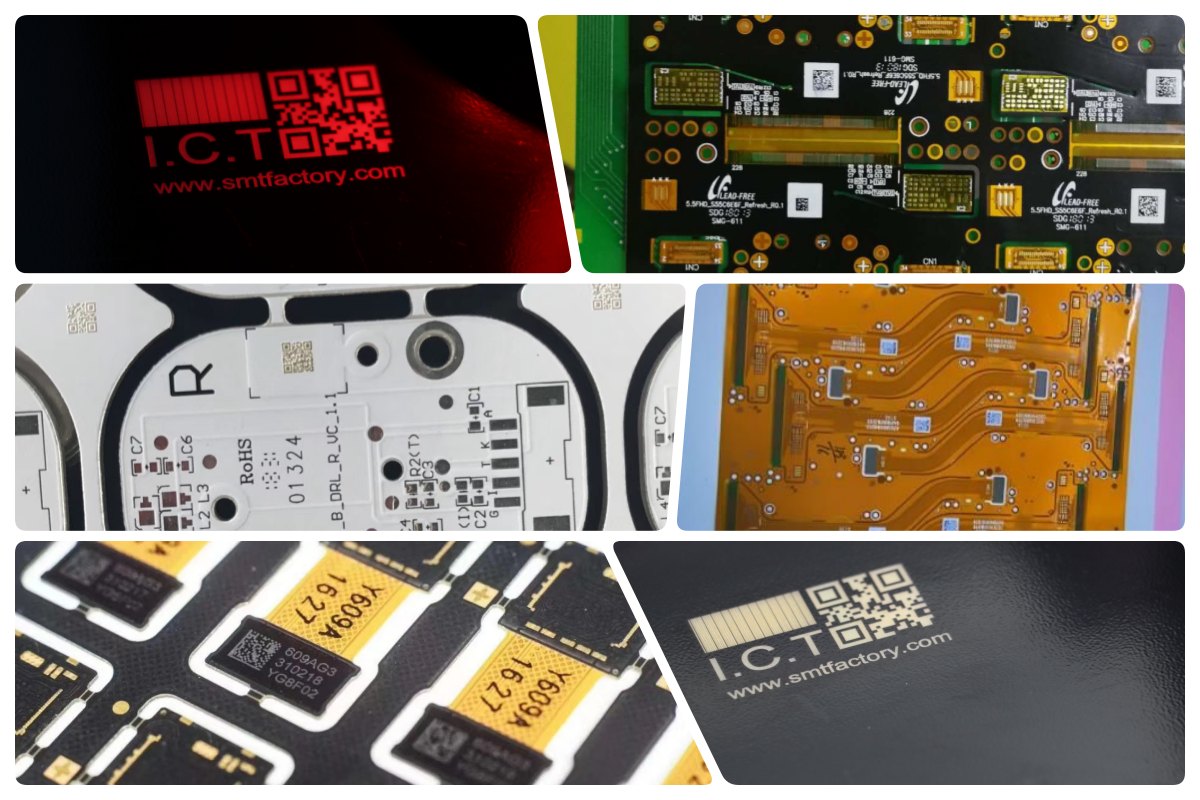

Laserový značkovací stroj od ICT poskytuje trvalé, bezkontaktní značení na DPS ve výrobě SMT. Podporuje text, čárové kódy, QR kódy a grafiku s přesností ±0,05 mm, vhodné pro různé materiály jako FR4, inkoust, měď a hliník. Je k dispozici v modelech jako ICT-400, 460, 510 a 510L a zvládá velikosti PCB až 510 × 460 mm. Stroj se plynule připojuje k montážním linkám, podporuje online přenos dat MES a nabízí offline/online režimy. S možnostmi pro různé lasery (UV pro citlivé materiály, CO₂ pro FR4, Fiber pro kovy) zajišťuje jasné a trvanlivé značky pro sledovatelnost. Tento laserový stroj na tisk štítků eliminuje náklady na inkoust nebo štítky, snižuje znečištění a zabraňuje chybám při opakovaném tisku. Zvyšuje efektivitu při velkoobjemové výrobě desek plošných spojů při zachování vysoké kvality a spolehlivosti.
| Funkce
Pokročilý systém řízení

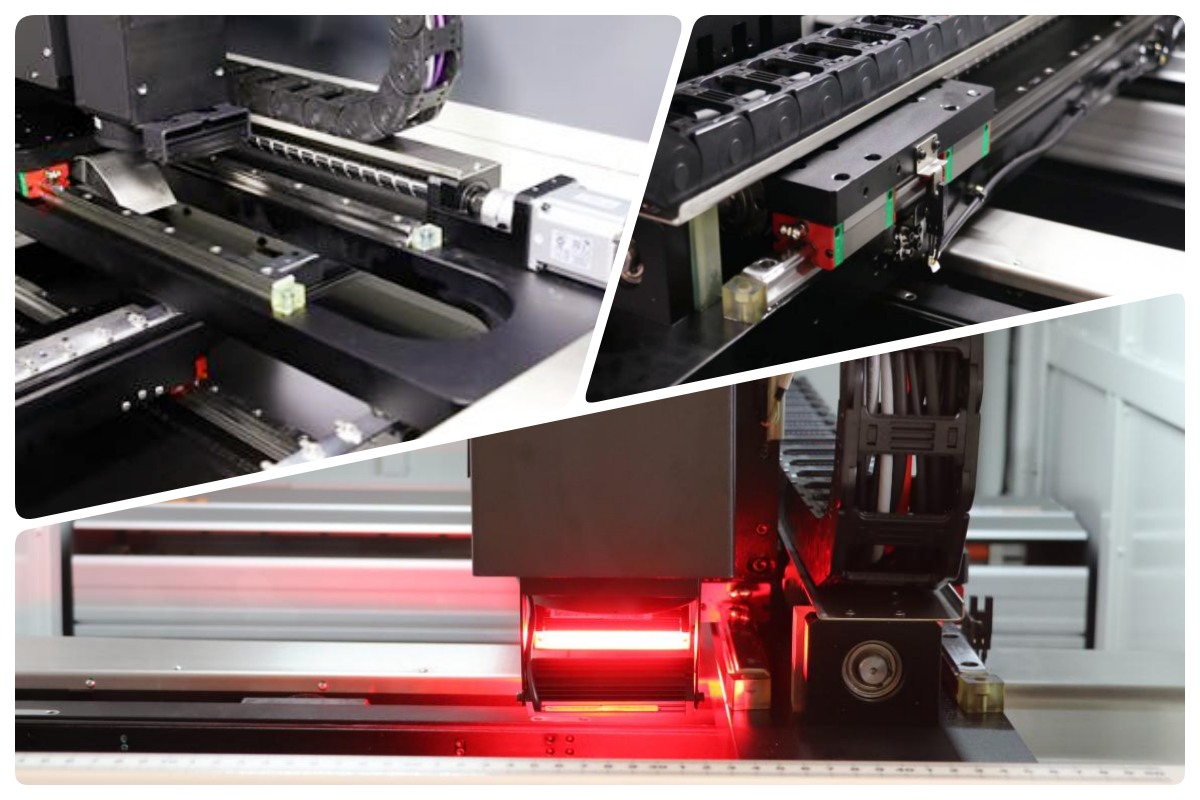

Závěsná konstrukce obloukového mostu s kuličkovými šrouby a vysoce přesnými lineárními vedeními od TBI a HIWIN/PMI poskytuje vysokou nosnost a hladký pohyb. Dva nezávislé servomotory řídí osy X/Y pro přesné polohování. Flexibilní uzavřené řetězy a profily nádrží zajišťují stabilní provoz, zatímco jedinečný kryt proti prachu snižuje nároky na údržbu a náklady. Tento design poskytuje spolehlivý a dlouhodobý výkon v náročných prostředích SMT.
Spolehlivý systém značení

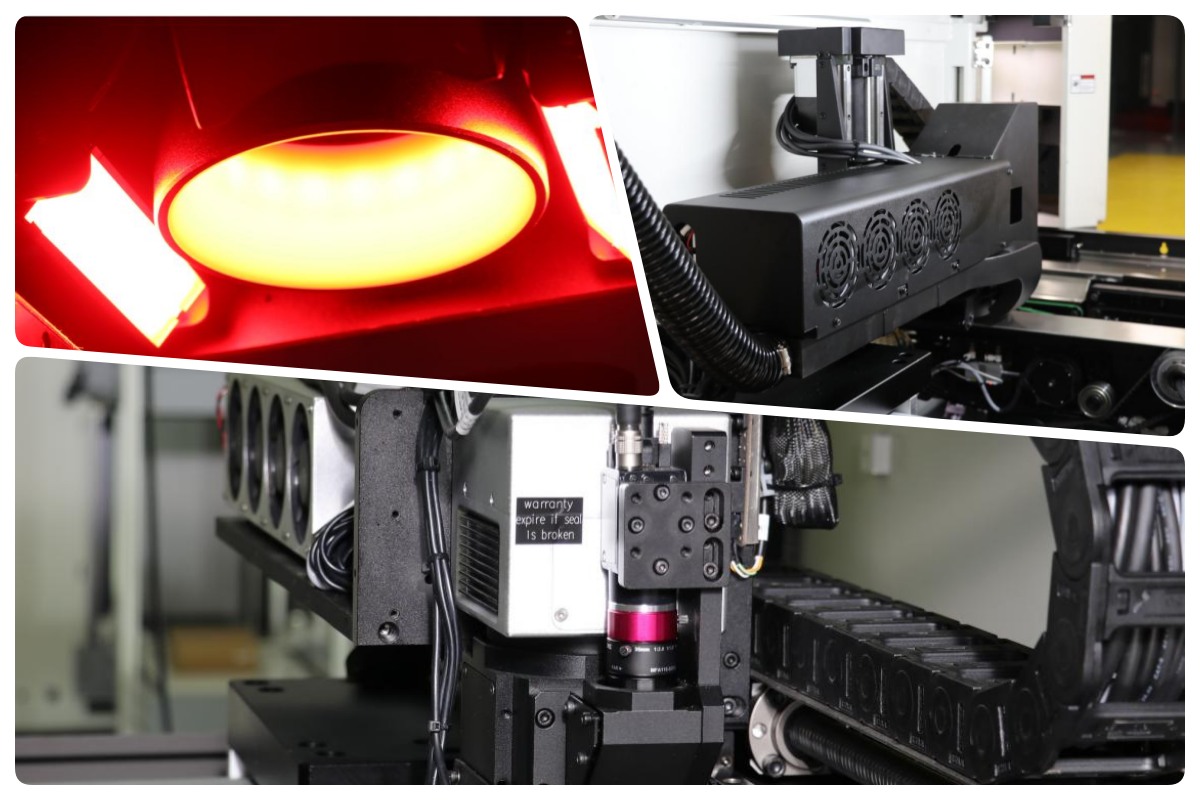

Vyberte si z UV, zeleného, vláknového nebo CO₂ laseru podle potřeb vašeho produktu. Lasery nabízejí vysokou přesnost, stabilní výstup a dlouhou životnost. Továrně kalibrovaná ohnisková vzdálenost nevyžaduje žádné ladění, s automatickým nastavením osy Z. Vhodné způsoby chlazení odpovídají každému typu laseru. Více možností osvětlení zvládne složité desky plošných spojů a zajistí konzistentní, vysoce kvalitní značky na různých površích.
Efektivní dopravní systém

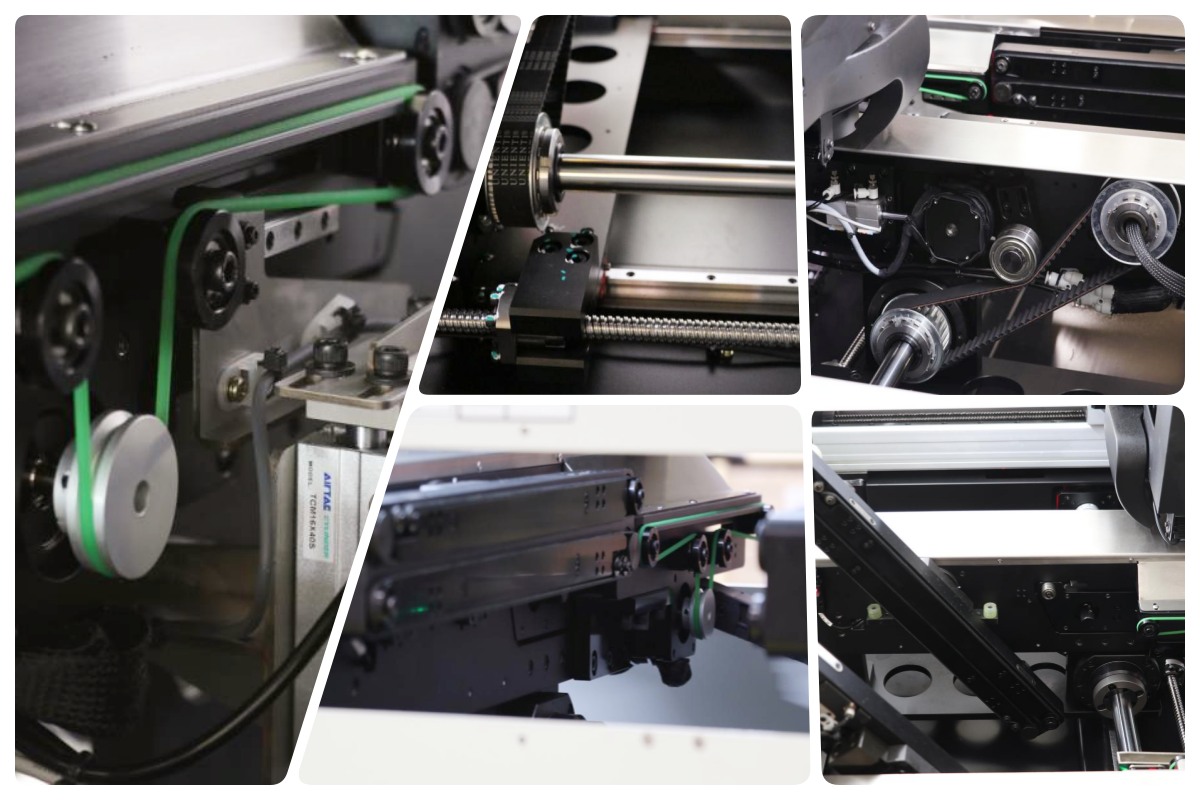

Vestavěná funkce překlápění desky plošných spojů řeší složité oboustranné požadavky na jedno zastavení. Segmentové vodicí lišty s ESD antistatickými pásy chrání desky. Vysokopevnostní synchronní pásy s nastavitelnou rychlostí udržují stálý průtok. Speciální napínací zařízení udržují optimální stav řemene. Kuličkové šrouby a tuhé hřídele nastavují šířku synchronně a udržují přední a zadní kolejnice rovnoběžné pro přesnou přepravu bez poškození.

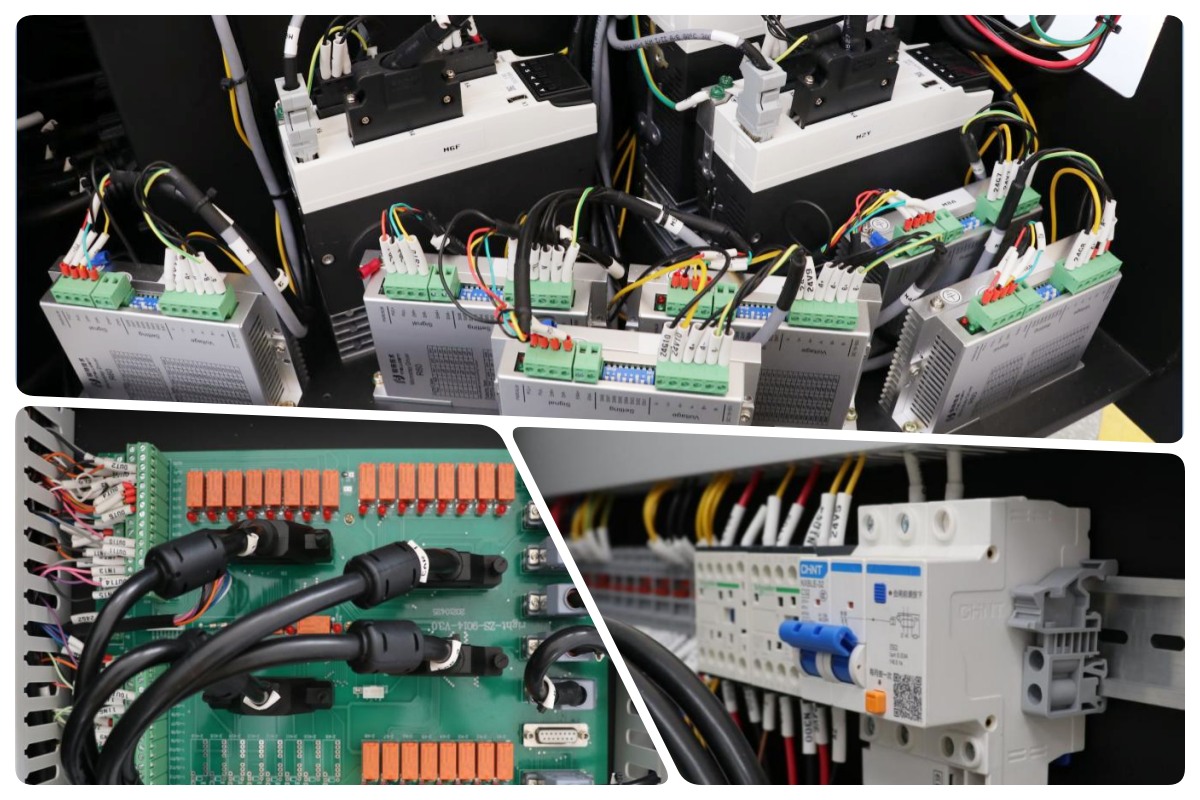

Stabilní řídicí systém
Reflow není jen proces zahřívání, ale klíčový bod, kde je stabilita výroby buď potvrzena, nebo ztracena. Ve stroji na montážní lince LED žárovek ICT zpracovává přetavení jako součást celkového toku namísto samostatné stanice. Transport desky, načasování vstupu, výstupní chlazení a následné připojení jsou všechny zvažovány společně. To snižuje rozdíly mezi deskami a pomáhá udržovat konzistentní výsledky pájení během dlouhých výrobních sérií. Cílem nejsou extrémní teplotní profily, ale opakovatelnost a kontrola. Díky tomuto přístupu se montážní linka LED žárovek snáze řídí a procesní okna se stávají přehlednějšími a spolehlivějšími pro dlouhodobou výrobu.
Snadno použitelný operační systém

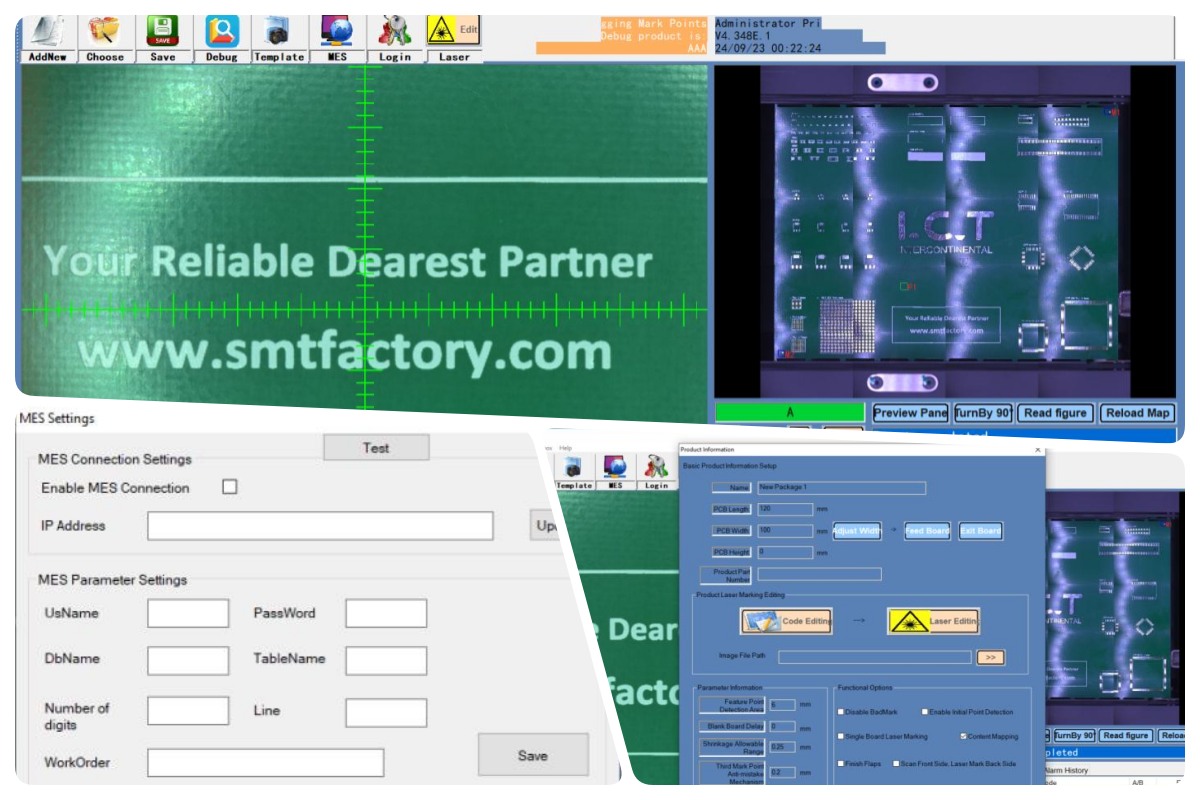

Jednoduché, řízené rozhraní usnadňuje ovládání. Systém založený na Windows ukládá mnoho produktových programů pro rychlou změnu. Full-frame skenování zobrazuje hádanky přímo pro rychlé programování. Konstrukce koaxiální kamery vynechává další kalibrační kroky. Standardní dokování MES podporuje vlastní protokoly pro bezproblémovou tovární integraci.
| Specifikace
| Parametr | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| Maximální velikost PCB | 380 × 380 mm | 510 × 450 mm | 510 × 400 mm | 510 × 460 mm |
| Rozsah značení | 280 × 380 mm | 460 × 450 mm | 430 × 400 mm | 510 × 460 mm |
| Funkce překlopení desky plošných spojů | Ano (vestavěná ploutev) | Ano (vestavěná ploutev) | Žádný | Žádný |
| Rozměr stroje | 835 × 1488 × 1566 mm | 974 × 1528 × 1616 mm | 1054 × 1568 × 1523 mm | 1054 × 1470 × 1523 mm |
| Hmotnost stroje | 700 kg | 800 kg | 750 kg | 800 kg |
| Přesnost značení | ±0,05 mm (stejné pro všechny) | ±0,05 mm (stejné pro všechny) | ±0,05 mm (stejné pro všechny) | ±0,05 mm (stejné pro všechny) |
| Tloušťka PCB | 0,5–5 mm (stejné pro všechny) | 0,5–5 mm (stejné pro všechny) | 0,5–5 mm (stejné pro všechny) | 0,5–5 mm (stejné pro všechny) |
| Rychlost značení | <7000 mm/s (stejné pro všechny) | <7000 mm/s (stejné pro všechny) | <7000 mm/s (stejné pro všechny) | <7000 mm/s (stejné pro všechny) |
| Podporované typy laserů | UV, zelená, vlákno, CO₂ (stejné pro všechny) | UV, zelená, vlákno, CO₂ (stejné pro všechny) | UV, zelená, vlákno, CO₂ (stejné pro všechny) | UV, zelená, vlákno, CO₂ (stejné pro všechny) |
| Bezpečnostní výška PCB | Horní <25 mm, spodní <20 mm (stejné pro všechny) | Horní <25 mm, spodní <20 mm (stejné pro všechny) | Horní <25 mm, spodní <20 mm (stejné pro všechny) | Horní <25 mm, spodní <20 mm (stejné pro všechny) |
Jak vybrat laser:
UV laser (355nm) : Nejlepší pro desky plošných spojů citlivé na teplo, pájecí maska FR4, flexibilní obvody. Studené značení, minimální poškození, vysoký kontrast.
Zelený laser (532nm) : Ideální pro plasty, silikonové destičky, keramiku, reflexní povlaky. Vynikající absorpce, ultra jemné stopy, nízký tepelný dopad.
Vláknový laser (1064nm) : Perfektní pro kovy, stopy mědi/hliníku, kovové PCB. Hluboké, trvalé, rychlé, vysoce kontrastní značky.
CO₂ laser (10600nm) : Vhodné pro standardní FR4, pájecí masku, organické povlaky. Stabilní, dobrý kontrast, nákladově efektivní pro pevné desky.
| Řešení integrované výrobní linky SMT

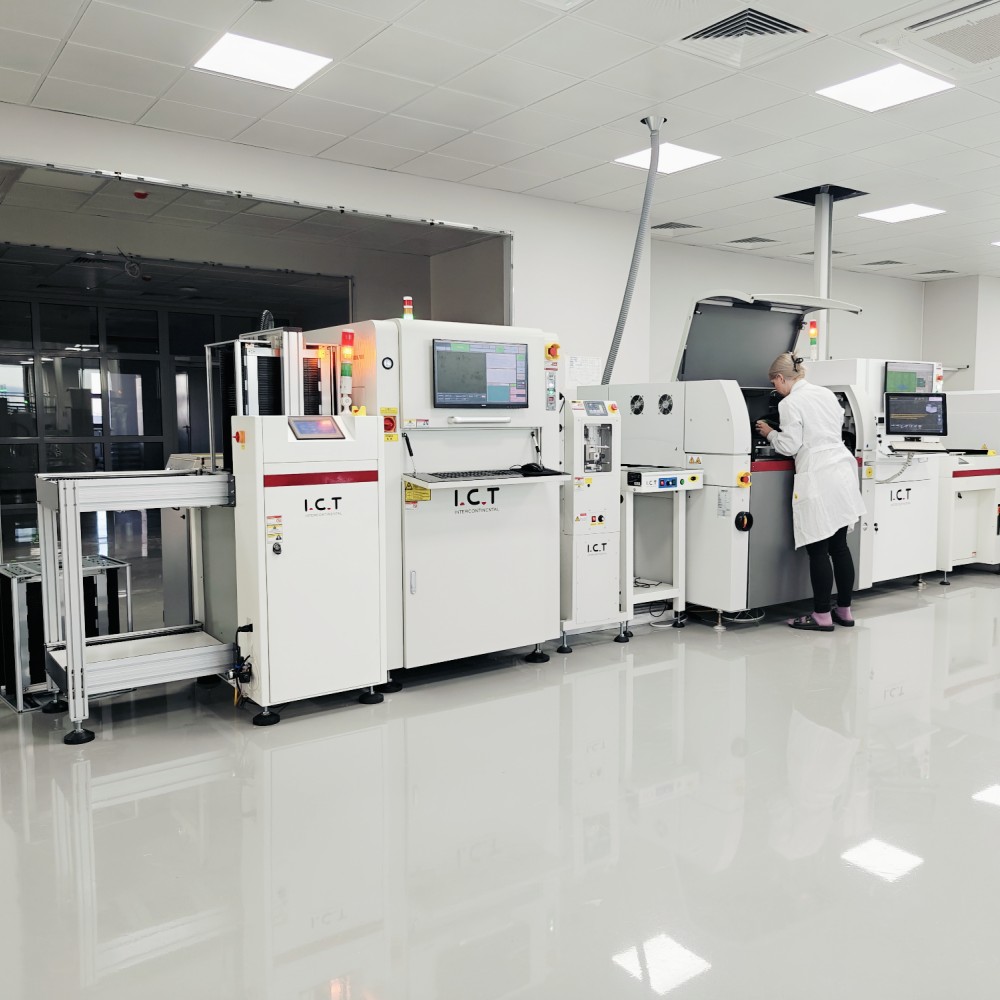

ICT dodává kompletní vysoce kvalitní výrobní linky PCBA pro náročné aplikace, jako je automobilový průmysl, zdravotnictví a osvětlovací elektronika. Linka začíná zavaděčem PCB pro vstup čisté desky, následuje tiskárna pájecí pasty pro přesné nanášení pájecí pasty. Montáže SMT umísťují součásti přesně při vysoké rychlosti. Přetavovací pece vytvářejí pevné a spolehlivé pájené spoje napříč více zónami. Systémy AOI detekují defekty včas pro vysoký výnos. Dopravníky desek plošných spojů udržují vše v pohybu hladce a pevně připojené. Stroje na čištění PCBA odstraňují zbytky pro lepší spolehlivost. Plně automatická skříň pro skladování a ohřev pájecí pasty udržuje kvalitu pasty. Toto nastavení zajišťuje vysoký výnos, nízké náklady a konzistentní výsledky s plnou podporou ICT od instalace až po nepřetržitý servis.
| Případ zákaznického projektu
ICT úspěšně dokončilo zámořskou instalaci a podporu Factory Acceptance Test (FAT) pro dvě kompletní SMT výrobní linky u severoamerického výrobce kosmetických přístrojů. Projekt hladce prošel kolaudací. Každá linka zahrnovala náš laserový značkovací stroj pro sledovatelnost, SMT tiskárnu s SPI, montážní zařízení Panasonic, přetavovací pec Heller, kontrolní zařízení AOI, dopravníky pro přenos desek plošných spojů, stroj na čištění PCBA a plně automatickou skříň pro skladování a ohřev pájecí pasty. Naši inženýři zajistili nastavení na místě, školení a dolaďování procesů. Zákazník nyní provozuje stabilní, vysoce výkonné linky s vynikající kvalitou výstupu, připravené pro rozšířenou výrobu kosmetických přístrojů a přístrojů pro domácí péči.
| Globální servis a podpora školení
ICT nabízí plnou technickou podporu, včetně instalace na místě, uvedení do provozu, školení operátorů a průběžné údržby. Naši zkušení inženýři vedou zákazníky nastavením a optimalizací procesů. Školení zahrnuje provoz, programování, odstraňování problémů a každodenní péči. Rychle odpovídáme na dotazy a poskytujeme pomoc na dálku nebo na místě. To zajišťuje hladký start, vysokou dobu provozuschopnosti a dlouhodobý spolehlivý výkon pro vaše operace SMT.
| Zkušenosti zákazníků a provozní výhody
Zákazníci často chválí naše profesionální inženýry za jejich odbornost, trpělivost a rychlé řešení problémů během instalace a školení. Vyzdvihují laserový značkovací stroj pro jeho stabilní výkon, jasné značky a snadnou integraci. Mnozí oceňují bezpečné, nepoškozené balení a přepravu, které chrání zařízení během celosvětové přepravy. Rychlá reakce na technické otázky a efektivní poprodejní podpora vytvářejí silnou důvěru. Celkově klienti oceňují spolehlivé vybavení ICT a specializované služby, které jim pomáhají dosahovat vysoce kvalitní produkce.
| Normy, kontrola a výrobní disciplína
Produkty ICT splňují přísné mezinárodní standardy. Mezi klíčové certifikace patří CE pro bezpečnost, RoHS pro ekologickou shodu a ISO9001 pro systémy managementu kvality. Jsme také držiteli několika patentů na inovativní návrhy v oblasti laserového značení a SMT zařízení. Ty zajišťují, že naše stroje poskytují bezpečná, ekologická a vysoce výkonná řešení, která jsou celosvětově důvěryhodná.
| O ICT společnosti a továrně
ICT je přední poskytovatel řešení pro výrobu elektroniky s více než 25 lety zkušeností. Máme vlastní výzkumný a vývojový tým a výrobní závod v Dongguanu v Číně o rozloze 12 000 m² s 89 zaměstnanci a 20 inženýry. Společnost od roku 2012 rychle rostla a nyní obsluhuje více než 1 600 zákazníků v 72 zemích. Naše továrna dodržuje přísné testovací procesy a kompletní systém řízení kvality na každém kroku – od návrhu až po konečnou kontrolu. Poskytujeme komplexní řešení SMT, včetně analýzy poptávky, plánování, dodávek zařízení, školení a optimalizace, což klientům pomáhá efektivně a spolehlivě budovat nebo modernizovat továrny.
