ICT-SS550
I.C.T
| Množství: | |
|---|---|

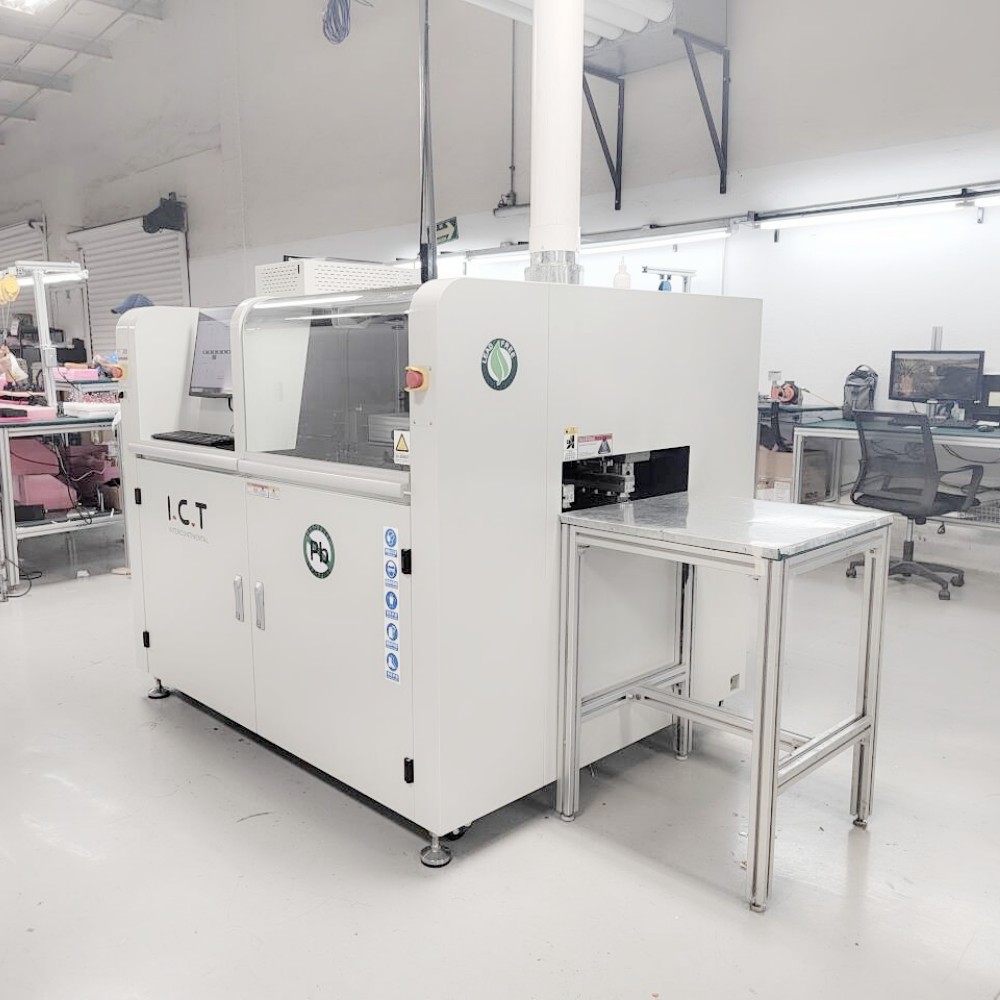

| On-line selektivní vlnový páječ
Selektivní vlnový pájecí stroj, vyvinutý a sestavený ICT v Číně, je vysoce výkonné zařízení navržené pro flexibilní, velkoobjemové pájecí procesy. Vyznačuje se jedinečným designem, kde deska plošných spojů zůstává pevná, zatímco se stříkací a pájecí platforma pohybuje, což zajišťuje účinné a stabilní svařování.
Stroj je plně řízen PC, což uživatelům umožňuje nastavit a uložit parametry, jako jsou dráhy pohybu, teplota pájky a typ tavidla, což zajišťuje vynikající sledovatelnost a opakovatelnou kvalitu. Jeho modulární online doprava SMEMA podporuje různé konfigurace výrobních linek. Díky automatické kalibraci výšky vlny a umístění značek CCD si zachovává vysokou přesnost. ICT s více než 25 lety zkušeností poskytuje spolehlivá řešení více než 1600 zákazníkům v 72 zemích, díky čemuž je tento stroj důvěryhodnou volbou pro výrobu desek plošných spojů a automobilové elektroniky.
| Seznam vybavení linky DIP

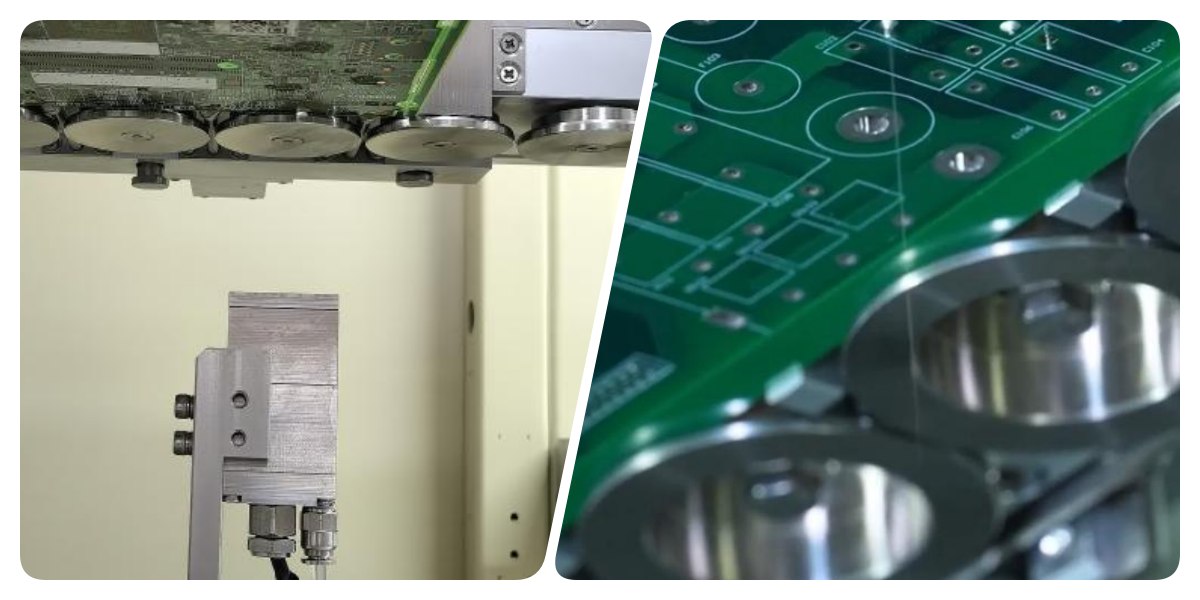

Selektivní vlnová páječka je vybavena špičkovým systémem tavidla pro přesnou aplikaci. Využívá vysokofrekvenční pulzní vstřikovací ventil k dodání malých, stejnoměrných bodů toku s obsahem pevných částic pod 10 %, což zajišťuje optimální výsledky toku. Tlaková nádoba udržuje stabilní tlak toku bez ohledu na použití, zatímco podnos pod tryskovým ventilem shromažďuje zbytky pro snadnou údržbu. Tryska namontovaná na platformě XY s opakovatelností 0,02 mm a japonskými pneumatickými komponenty SMC poskytují spolehlivý a účinný výkon.

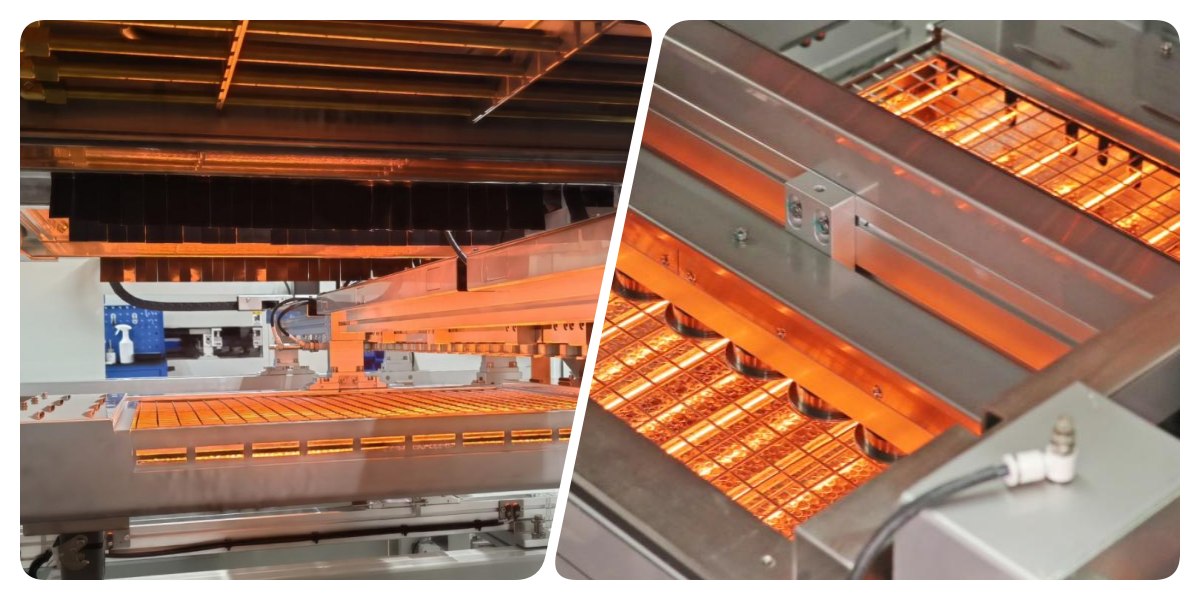

Systém předehřívání je navržen pro zvýšení účinnosti svařování s robustním nastavením. Zahrnuje standardní spodní předehřívání a nastavitelný IR ohřívač nahoře pro efektivní a stabilní vedení tepla. Struktura maximalizuje oblast předehřívání a všestranná vysokoteplotní bavlna zajišťuje konzistentní teploty. Díky špičkovým dílům generujícím teplo a beznástrojové údržbě plug-in designu nabízí bezproblémový servis pro nepřerušovanou výrobu.

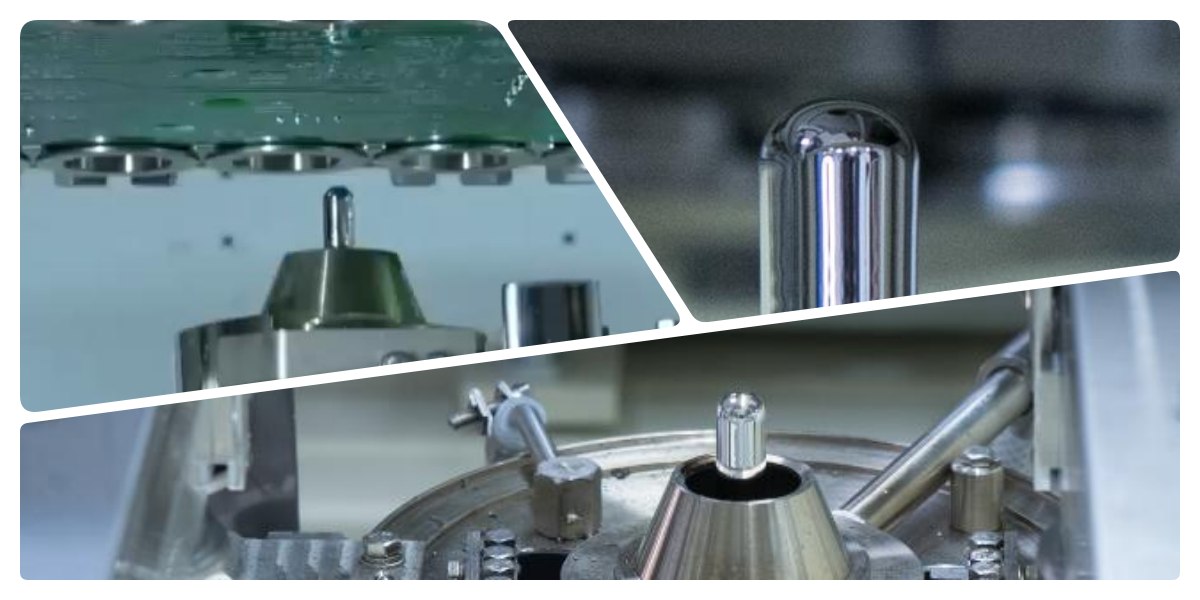

Pájecí systém poskytuje vynikající výkon s pokročilou technologií. Elektromagnetické čerpadlo zajišťuje stabilitu a spolehlivost pájecí špičky, zatímco software řídí teplotu pájky, teplotu N2, výšku vlny a kalibraci. Titanový pájecí hrnec v kombinaci s litinovým topným tělesem zabraňuje úniku a rychle se zahřívá. Online topný systém N2 zlepšuje smáčení a snižuje tvorbu strusky, čímž zajišťuje vysoce kvalitní pájené spoje.

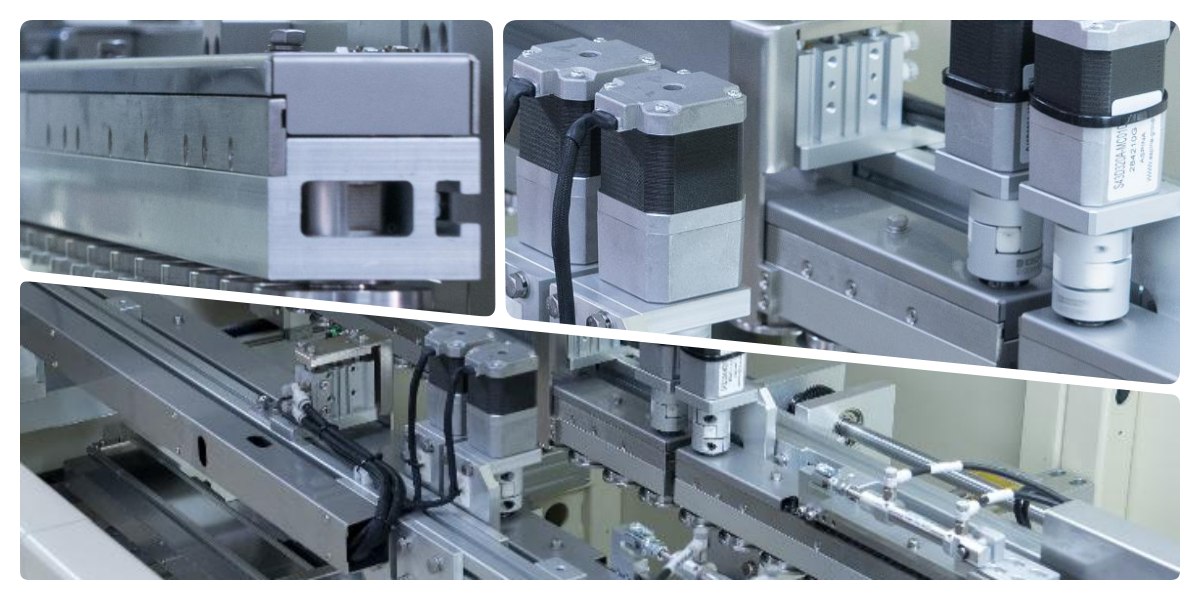

Převodový systém nabízí odolnost a stabilitu pro bezproblémový provoz. Je vyroben ze speciálních profilů materiálů a promyšleného designu, obsahuje třídílný válečkový modul a systém bočních/horních svorek PCBA pro zajištění desek. Zesílená přizpůsobená kolejnice podporuje zatížení 20 kg s nezávislým ovládáním každé přepravní plochy poháněné japonskými motory a pneumatikou, což zajišťuje přesný pohyb bez kolize.

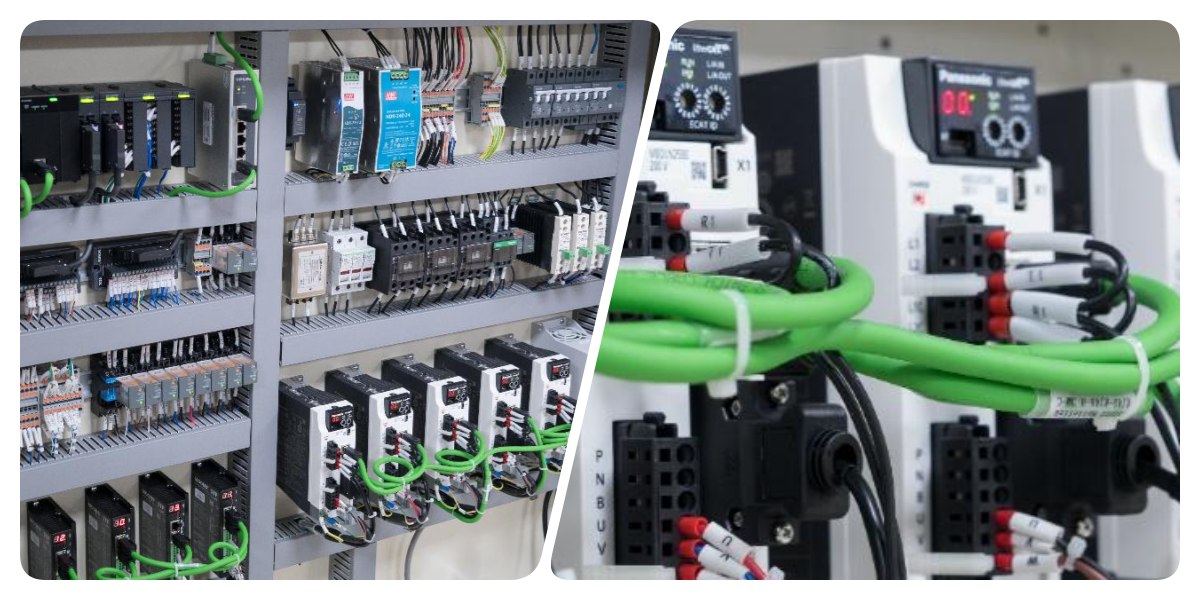

Řídicí systém poskytuje spolehlivý a rozšiřitelný výkon. Vyznačuje se špičkovým sběrnicovým řídicím systémem s modulem PLC+ vyhovujícím standardům CE a Industry 4.0, který zvyšuje kapacitu a stabilitu. Je vybaven celosvětově vysoce kvalitními elektrickými díly a síťovými kabely Cat-6, zajišťuje rychlou komunikaci a citlivý provoz, což z něj činí pevný základ pro stroj.

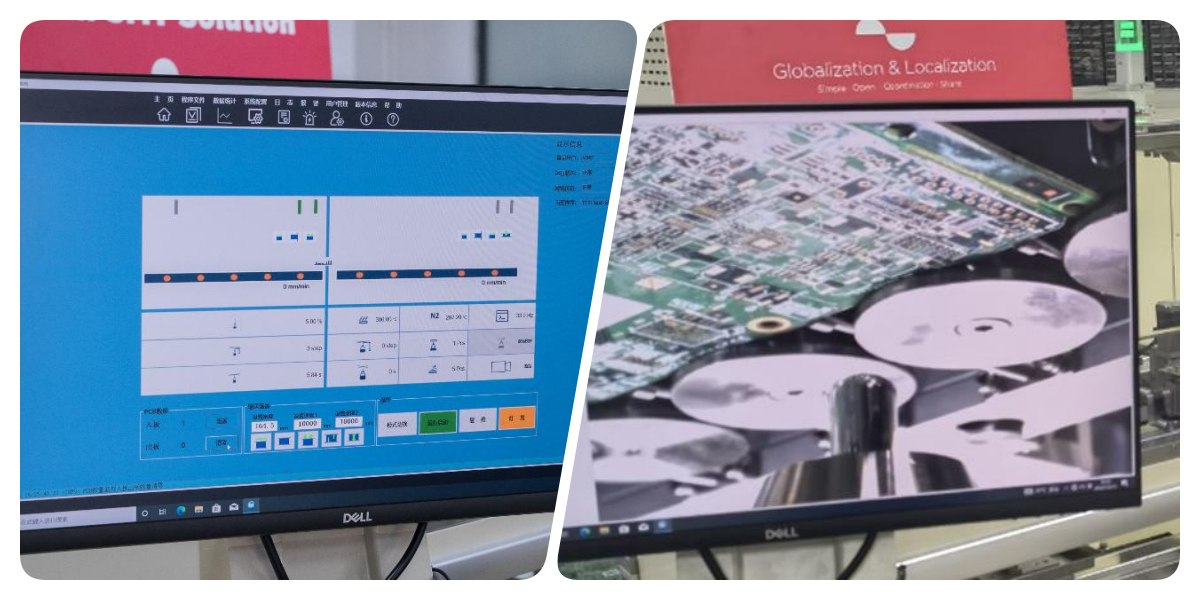

Operační systém zlepšuje použitelnost díky intuitivnímu designu. Nabízí režim řízeného programování s rychlým programováním CCD a automatickou identifikací trysek pro efektivitu. Programování obrázků umožňuje korekci a ověření souřadnic, zatímco rozhraní pro vizualizaci dat v reálném čase umožňuje přepnutí jednoho tlačítka na monitorování pájení CCD. Je k dispozici v několika jazycích, jako je čínština, angličtina a japonština, a vyhovuje globálnímu publiku.
| Specifikace
| On-line selektivní vlnový páječ | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modulární online | Sprej + předehřívání a pájení | Stříkání + předehřívání + pájení | Stříkání + předehřívání + pájení + pájení | Stříkání + předehřívání + pájení + pájení + pájení |
| Páječkový systém | ||||
| Množství trysek | 1 | 1 | 2 | 3 |
| Množství pájky | 1 sada | 1 sada | 2 sada | 3 sada |
| Dvojitý hrnec (volitelné) | N/a | Volba | Volba | Volba |
| Síla pájky | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux System | ||||
| Skladovací nádrž na toky | 1L | 1L | 2L | 2L |
| Podpora toku | Alarm toku, automatický | |||
| Stříkání trysky | Německo Jet Valve (bodové a liniové postřikování) 1 sada | |||
| Velikost stříkací trysky | 130um (180um, možnost 210um) | |||
| Rychlost stříkání | 0 ~ 20 mm/s | |||
| Rychlost pohybu rozprašovací trysky | 0 ~ 400 mm/s | |||
| Předehřívací systém | ||||
| Režim předehřívání | Horký vzduch a IR | Horký vzduch a IR | Horký vzduch a IR | Horký vzduch a IR |
| Předehřívací oblast | D500*Š500mm | D500*Š500mm | D500*Š500mm | D500*Š500mm |
| Předehřívací zóna | Horní horký vzduch: 2, spodní IR: 1 | |||
| Výkon spodního předehřívání | Max.12kw | |||
| Top předehřívací výkon | Max.6kw | |||
| Doba zahřívání | Cca 15 minut (nastavení 150℃) | |||
| Režim ovládání | PC + PLC | |||
| Přepravní systém | ||||
| Velikost PCB (s držákem) | 120*60~500*500mm | |||
| Výměna PCB | Online | |||
| Vůle desky plošných spojů | 120 mm | |||
| Výška transportu | 900 ± 20 mm | |||
| Šířka transportu | 60 ~ 500 mm | |||
| Rozměr: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Hmotnost | Cca: 800 kg | Cca: 1200 kg | Přibližně: 1300 kg | Cca: 1500 kg |

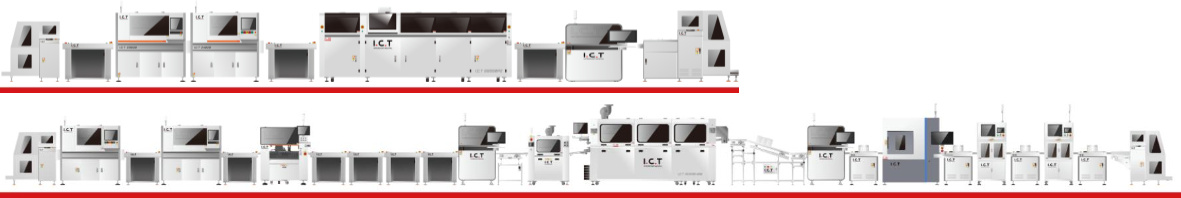

| Seznam vybavení linky DIP
Naše výrobní linka DIP nabízí pokročilé nástroje pro efektivní a přesnou montáž DPS. Plně automatizovaná DIP linka zahrnuje DIP vkládací linku pro přesné umístění součástek, vlnový zavaděč pro hladký vstup PCB, vlnový vykladač pro bezpečný výstup a montážní pásovou linku pro finální kontroly. Tato vysoce kvalitní výrobní linka PCB DIP zajišťuje stabilní provoz, spolehlivé vkládání THT a nákladově efektivní montáž, splňující různé průmyslové potřeby. Díky modulárnímu designu a globální podpoře ze strany ICT zvyšuje produktivitu pro průchozí úkoly.

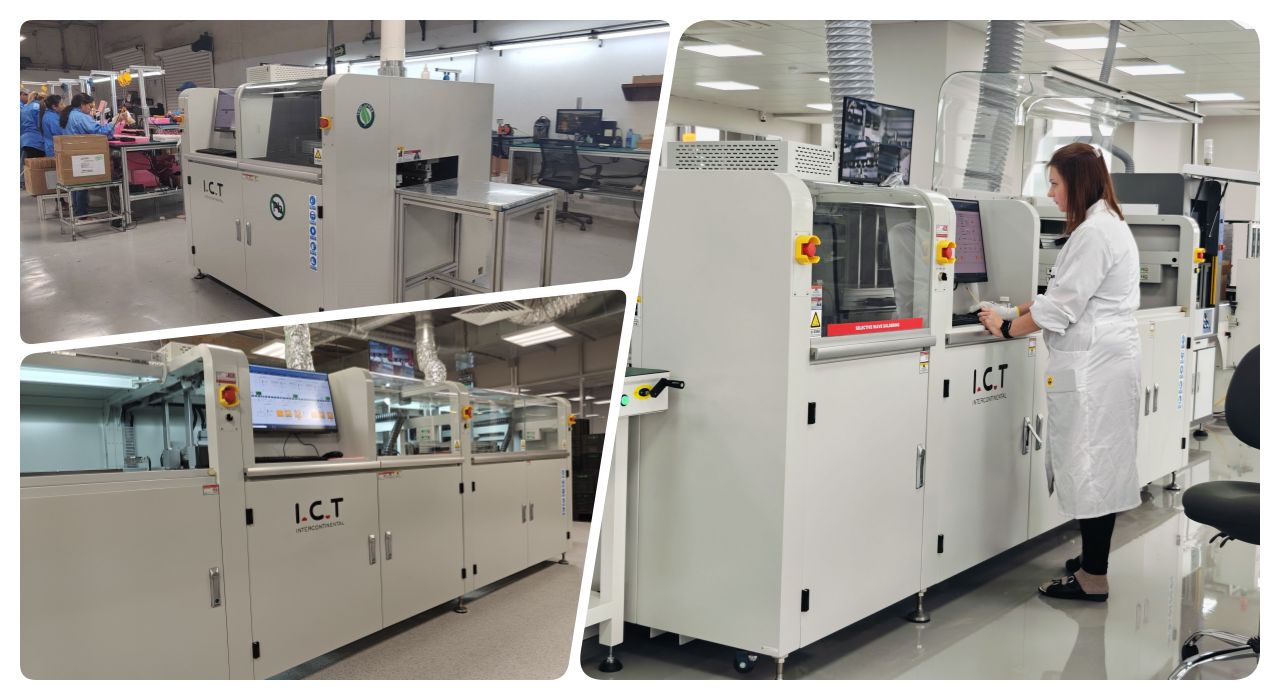

| Video o úspěchu zákazníka
V roce 2024 cestovali inženýři ICT do Evropy, aby poskytli poprodejní servis pro společnost vyrábějící autobaterie, a předvedli selektivní vlnovou páječku SS550 s ukázkou 4válcového selektivního pájení. Video vyzdvihlo stabilní vlnovou kalibraci stroje a vysoce kvalitní pájené spoje. Konečný produkt klienta, součásti automobilových baterií, byl jasně zobrazen a ukázal, jak zařízení zvýšilo efektivitu a kvalitu výroby. Profesionální služby a výkon strojů ICT si vysloužily vysokou chválu, což odráží naši globální sílu podpory.
| Profesionální servis a školení
ICT nabízí komplexní služby a školení pro zajištění klidu zákazníka. Naše služby zahrnují instalaci zařízení, údržbu a technickou podporu, přičemž inženýři poskytují poradenství na místě přizpůsobené vašim potřebám. Školení zahrnuje provoz, nastavení parametrů a odstraňování problémů pro rychlé zvládnutí. Poskytujeme také vzdálenou pomoc a pravidelné optimalizační tipy pro přizpůsobení se změnám ve výrobě. S 25 lety zkušeností se ICT zavázala budovat dlouhodobá partnerství a zlepšovat vaši efektivitu.
| Chvála zákazníka
Zákazníci velmi chválí ICT inženýry za jejich profesionalitu a rychlé reakce. Účinné svařování a stabilní výkon stroje jsou široce oceňovány jako klíčová výrobní aktiva. Naše pečlivé balení zajišťuje bezpečné doručení, zatímco rychlé řešení problémů získává stálé uznání a posiluje důvěru zákazníků v ICT
| Průmyslové certifikace
ICT je držitelem mezinárodních certifikací jako CE, RoHS a ISO9001, které potvrzují, že naše zařízení splňuje globální standardy bezpečnosti a kvality. Vlastníme také několik patentů, které představují inovace v technologii selektivního pájení. Tyto údaje odrážejí oddanost ICT kvalitě a důvěře zákazníků.
| O ICT společnosti a továrně
ICT je přední společností s vlastním výzkumem, vývojem a výrobou, zaměstnává velký tým, který se v posledních letech rychle rozrostl. Obsluhujeme více než 1600 zákazníků v 72 zemích, s podporou továrny s přísnými testovacími procesy a robustním systémem řízení kvality. S 25 lety zkušeností ICT pokračuje v inovacích a dodává spolehlivá řešení pro globální průmysl výroby elektroniky.
