ICT-410
I.C.T
SMT Barcode Inkjet Printer
| Množství: | |
|---|---|

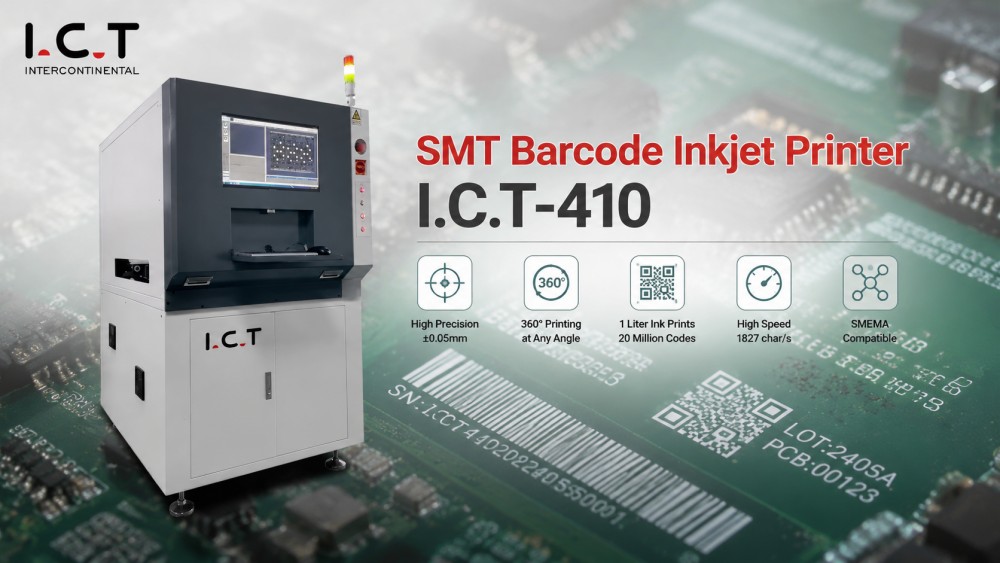

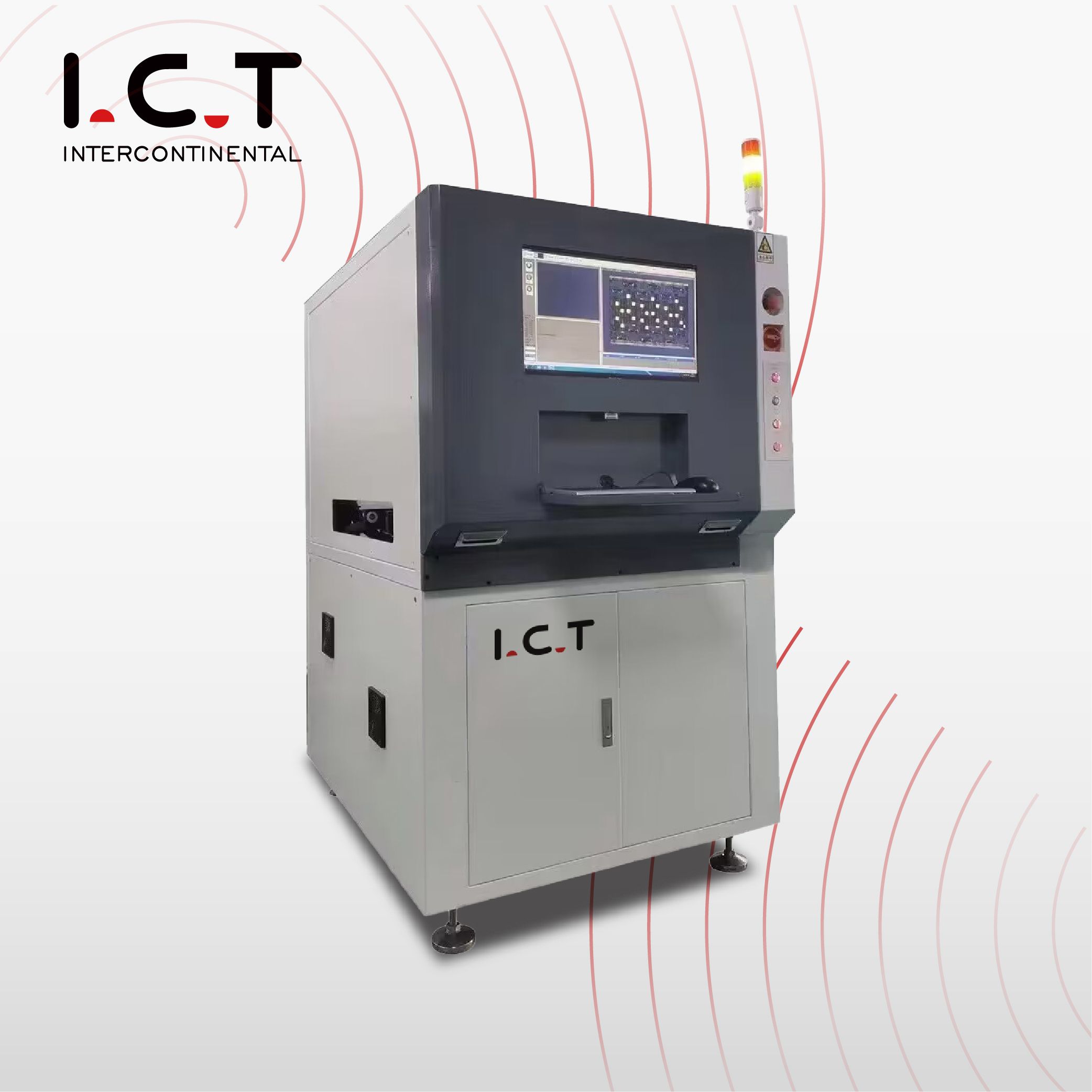

| SMT inkoustová tiskárna čárových kódů ICT-410
Inkoustová tiskárna čárových kódů ICT-410 SMT poskytuje přesný, vysokorychlostní tisk elektronických desek, včetně desek plošných spojů, QR kódů a štítků. Navrženo pro profesionální výrobu elektroniky, podporuje levou-pravou, pravou-levou a vícesměrnou přepravu. Tiskárna si poradí s deskami od 50 × 50 mm do 450 × 340 mm s výškou až 25 mm, což zajišťuje flexibilní aplikace. Díky automatickému čtení kódu, chybovému alarmu a kompatibilitě SMEMA se hladce integruje do moderních výrobních linek SMT. Tato tiskárna zlepšuje sledovatelnost, řízení kvality a efektivitu výroby pro továrny.
| Funkce inkoustové tiskárny čárových kódů SMT
Vysokorychlostní přesný tisk
ICT-410 dosahuje až 1827 znaků za sekundu s přesností ±0,05 mm. Jeho vysokorychlostní vibrační zrcadlo zajišťuje stabilní, rychlé a přesné nanášení inkoustu, schopné tisknout jednorozměrné i dvourozměrné kódy na různé povrchy PCB.
Správa inteligentních kódů
Automaticky čte, zaznamenává a ověřuje QR kódy nebo čárové kódy. Systém může generovat kódy, skenovat třídy produktů a spouštět alarmy pro nečitelné položky, což zajišťuje úplnou sledovatelnost a konzistentní kontrolu kvality.
Flexibilní integrace a provoz
Podporuje pohyb os X, Y, Z, R a tisk z více úhlů. Tiskárna je kompatibilní se systémy ERP, MES a SAP a umožňuje automatické načítání čísel šarží, podrobností o produktech a materiálových kódů pro bezproblémovou tovární integraci.
Uživatelsky přívětivé softwarové rozhraní
Nabízí intuitivní softwarový panel pro úpravy, generování kódu a monitorování v reálném čase. Operátoři mohou rychle nastavit a spravovat tiskové úlohy, čímž se minimalizuje čas na školení a produkční chyby.
| Specifikace inkoustové tiskárny čárových kódů SMT
| Položka | I.CT-410 |
|---|---|
| Značka tiskárny | Hitachi/KGK (Japonsko) |
| Rezoluce | 40 µm (možnost: 50 µm, 60 µm) |
| Rychlost tisku | 1827 znaků/s |
| Přesnost tisku | ±0,05 mm |
| Úhel tisku | 360° |
| Výška tisku | 0,6~7,0 mm |
| Transportní výška | 900 ± 20 mm |
| Rychlost dopravníku | 0~100 000 mm/min |
| Směr dopravy | Vlevo-vpravo; Pravo-vlevo; Vlevo-vlevo; Pravá-pravá |
| Velikost 2D kódu | 3×3 ~ 6×6 mm |
| Odchylka velikosti 2D kódu | ±0,2 mm |
| Postava vzor | 5, 7, 9, 10, 12, 14, 16, 24, 32 |
| Jednorázové maximální tiskové linky | 4 řádky |
| Životnost inkoustu | 1 litr inkoustu dokáže vytisknout 20 milionů QR kódů |
| Tloušťka inkoustu | <2 um |
| Velikost PCB | Min 50×50 mm ~ Max 450×340 mm; Tloušťka 0,5×6 mm |
| Výška horního povrchu desky plošných spojů | <25 mm |
| Výška spodního povrchu desky plošných spojů | <25 mm |
| Napájení | AC 220V / 50Hz, Celkový výkon: 2500W |
| Tlak vzduchu | 0,5~0,6 MPa |
| Dimenze | D1050 × Š1020 × V1600 mm |
| Hmotnost | 550 kg |
| Polohový systém | CCD + MARK |
| Provozní režim | Pohyb X, Y, Z, R |
| Funkce polohování | Podpora automatického fotografování a polohování 2, 3, 4 bodů |
| Funkce čtení kódu | Automaticky čtěte dvourozměrný kód, ukládejte data, zaznamenávejte a alarmujte, pokud jsou nečitelné |
| Systémový přístup | Propojeno s ERP/MES/SAP, automatické získávání práce, šarže, informací o materiálu a kódu |
| Možnosti | Rozpoznávání znaků OCR, skenování a tisk zpětného kódu, stroj s bílým inkoustem |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Seznam vybavení linky SMT
Tato stránka představuje kompletní výrobní linku SMT, která bezproblémově spolupracuje s tiskárnou ICT-410. Linka zahrnuje automatické nakladače/vykladače, sítotiskové stroje, SMT pick-and-place jednotky, SPI inspekci, AOI systémy, přetavovací pece Lyra, dopravníky, manipulaci s DPS a čistící stanice. Navrženo tak, aby poskytovalo stabilní a vysoce efektivní výrobu pro složité elektronické desky.
| Video o úspěchu zákazníka
ICT nedávno podpořily velkého výrobce elektroniky v Uzbekistánu. Klient vybudoval závod na výrobu desek plošných spojů, SSD a paměťových komponent. Od instalace po ladění a testování výroby zajistili ICT inženýři hladký provoz linky SMT, včetně procesů tisku, umístění, SPI, AOI a přeformátování. Po zprovoznění klient chválil tým ICT za vstřícnost, technické vedení a vysokou kvalitu vybavení i služeb. Tento projekt demonstroval integraci tiskárny ICT-410 do kompletního SMT řešení.
| Profesionální školení a podpora
ICT poskytuje komplexní služby, včetně instalace na místě, uvedení do provozu, školení operátorů a optimalizace procesů. Naši inženýři provedou klienty nastavením softwaru, integrací linky a řešením problémů. Školení zahrnuje bezpečný provoz, rutiny údržby a efektivní pracovní postup, což zajišťuje, že klienti mohou provozovat linku SMT a tiskárnu ICT-410 nezávisle a zároveň maximalizovat dobu provozuschopnosti a kvalitu produktu.
| Chvála zákazníka
Klienti neustále oceňují ICT inženýry pro jejich profesionalitu, jasné vedení a rychlé řešení problémů. Zákazníci chválí balení a přepravu tiskárny ICT-410 za to, že dorazila bezpečně a připravena k použití. Rychlá odezva na dotazy a proaktivní podpora zajišťuje hladký přechod od instalace k plné produkci a získává vysoké hodnocení spokojenosti po celém světě.
| Naše certifikace
Tiskárny ICT-410 splňují normy CE, RoHS a ISO9001 a jsou držiteli několika patentů. Naše certifikace zajišťuje bezpečnost, spolehlivost a mezinárodní shodu. Klienti mohou s jistotou integrovat tiskárnu do svých SMT linek s vědomím, že splňuje přísné normy kvality a ochrany životního prostředí.
| O nás a továrně
ICT má velký výzkumný a vývojový a výrobní tým, který se v průběhu let neustále rozrůstá. Společnost obsluhuje více než 1 600 klientů ve více než 70 zemích a dodržuje přísné postupy kontroly kvality a inspekce. Továrna zajišťuje, že každá tiskárna ICT-410 před odesláním splňuje přísné normy. Díky komplexní poprodejní podpoře, globálnímu pokrytí a zkušeným inženýrům dodává ICT vysoce výkonná SMT zařízení a řešení přizpůsobená potřebám moderní výroby elektroniky.
