Advanced Smart Factory Solutions for Commercial Aircraft Control Deska

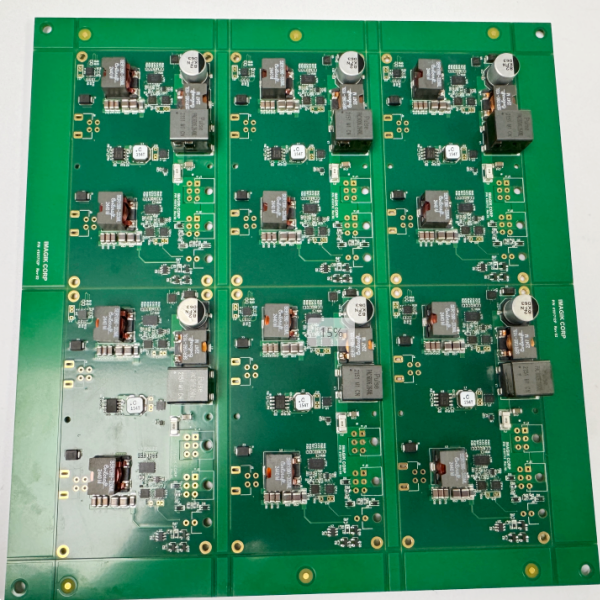

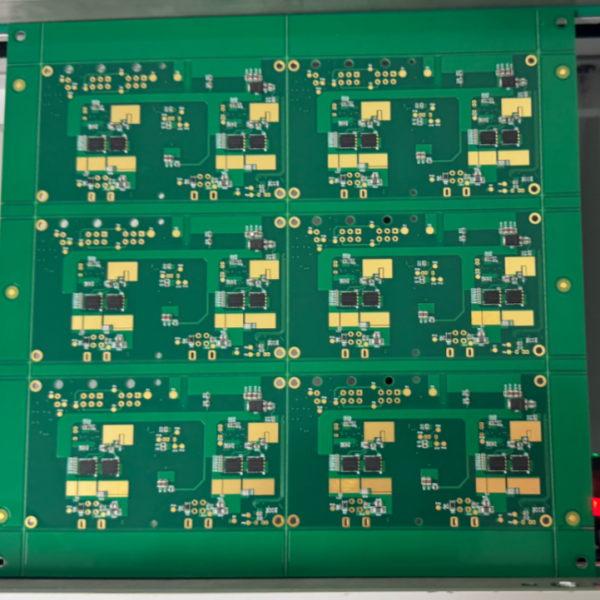

Desky řízení výkonu hrají klíčovou roli v architektuře elektroniky komerčních letadel. Tyto produkty PCBA se používají v kritických systémech, jako je kontrola osvětlení kabiny, zábava za letu, pomocná správa energie, moduly rozhraní avioniky a systémy kontroly životního prostředí. Vzhledem k kritické povaze těchto aplikací je spolehlivost, stabilita a ochrana životního prostředí každé PCB na kontrolu energie nanejvýš důležitá.

Desky ovládacích prkna letadla

Desky ovládacích prkna letadla

V IKT chápeme přísné požadavky na kvalitu leteckého průmyslu. Proto nabízíme komplexní produkční linku SMT a konformní povlaky speciálně přizpůsobené pro výrobu komerčních řídicích desek pro řízení letadel.

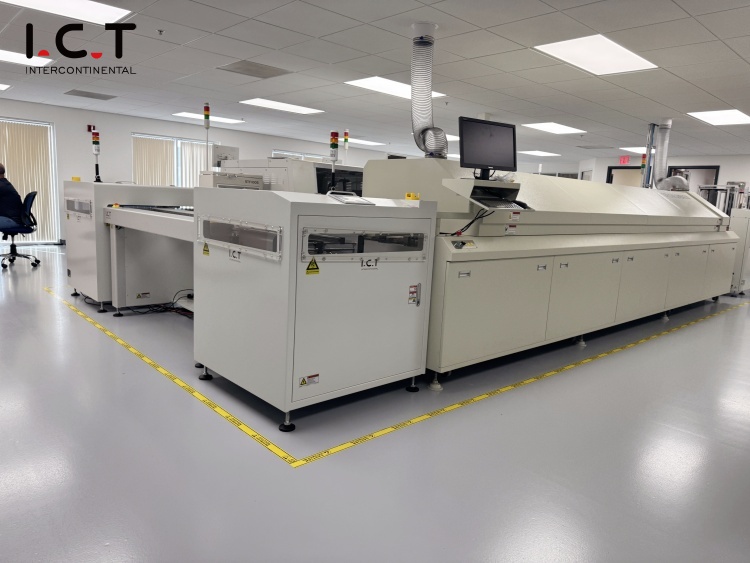

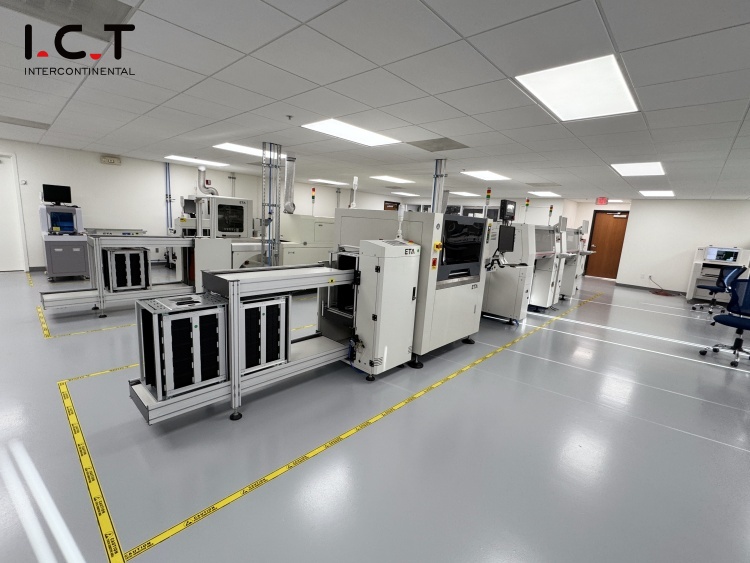

Konfigurace linky SMT pro komerční řídicí desky energie

• Manipulace s pájkou

• PM-500 pájecí pasta mixér

• I.C.T-4034 Plně automatická tiskárna šablony

• Montáž komponenty

• PCB Loader + SC-500 SMT dopravník

• Hanwha SM481Plus + SM482Plus vysokorychlostní čipové horníky

• STF100S Auto Tray Feeder

• Transport PCB

• Tcr-L otáčení dopravníků

• Spojovací dopravníky HC-2000

• Reflow pájení

• L10 Refrow trouba (dusík podporuje pro pájení nulové oxidace)

• Inspekce a vykládání

• UL-L UNCORDER

• V8 offline Aoi

• Vlastní konfigurace podavače a trysky

• Několik trysek řady CN a podavače 8–32 mm, zásobníky a vibrační podavače

• Personální doporučení

• 1 inženýr

• 2 operátoři

• 1 kvalitní inspektor

• Celkem: 4 personál

Přehled produktivity

• Velikost PCB: 220 × 210 mm (pole 6 panelů)

• Horní strana

• 84 Komponenty/panel × 6 = 504 Komponenty/deska

• Doba cyklu: 27s/deska → 120 desek/hodina = 720 PCBA/hodina

• Spodní strana

• 80 komponent/panel × 6 = 480 komponent/deska

• Doba cyklu: 35s/deska → 102 desek/hodina = 612 PCBA/hodina

• Poznámka: Produktivitu lze vylepšit pomocí offline programování a optimalizace duálního stroje

Spotřeba energie a vzduchu

• Celková hodnocená síla: 76,7 kW

• Spotřeba provozní energie: cca. 24,6 kWh

• Spotřeba vzduchu: 5–10 m³/hodina

Tato konfigurace řádku zajišťuje kvalitu IPC-A-610 třídy 3, nezbytnou pro spolehlivost letectví. Kritické komponenty, jako je napájecí ICS, podléhají selektivním nebo manuálnímu pájení, následované procesy reflexe dusíku k zajištění citlivých částí.

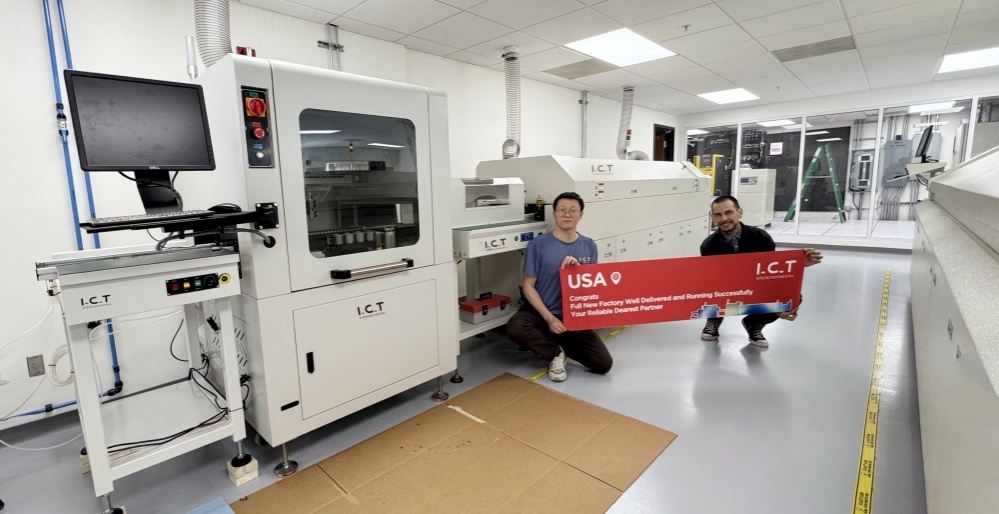

Konfigurace konfigurace konformních povlakových linek pro komerční řídicí desky energie

• Manipulace s PCB

• I.C.T SC-500 dopravník-stabilní a konzistentní přechod desky

• I.C.T UV-1000 Inspection Conspection Conspect X2-Pro vizuální kontroly před a po potažení

• Aplikace povlaku

• I.C.T T550 Selektivní povlak -vysoce přesný povlak pro definované oblasti

• Vyléčení

• I.C.T IR Curing Oven - jednotné vytápění pro konzistentní povrchovou úpravu

• Personální doporučení

• 1 operátor

• 1 kvalitní inspektor

• Celkem: 2 personál




Přehled produktivity

• Velikost PCB: 220 × 210 mm (pole 6 panelů)

• Doba cyklu: cca. 30s/deska → 120 desek/hodina = 720 PCBA/hodina

• Poznámka: U rychle se sušení lepidla zajistěte kontrolu toku, abyste se vyhnuli defektům, jako je strunné nebo povrchové vlnky. K optimalizaci viskozity a vzoru stříkání lze doporučit ředění.

Spotřeba energie a vzduchu

• Celková hodnocená síla: 18,5 kW

• Spotřeba provozní energie: cca. 9,5 kWh

• Spotřeba vzduchu: 3–5 m³/hodina

Zaměření na aplikaci: USB řídicí desky v komerčních letadlech

V dnešním moderním leteckém průmyslu se desky pro kontrolu výkonu USB staly životně důležitým prvkem v kabinách komerčních letadel. Vzhledem k tomu, že cestující stále více očekávají bezproblémové možnosti nabíjení během letu, tyto desky slouží jako páteř pro řešení nabíjení na sedadle a na zeď, podporují výstupy USB a typu-C při splnění přísných požadavků na bezpečnost a výkon.

Na rozdíl od rozhraní nabíjení spotřebitelské třídy musí tyto desky kontroly výkonu specifické pro letadlo fungovat bezchybně za drsných podmínek prostředí-včetně rychlých změn nadmořské výšky, intenzivní vibrace a elektromagnetické rušení. Navrženo pro výstup stabilního 5V DC s nadproudovou a zkratovou ochranou, často mají inteligentní řízení energie, diagnostiku poruch a systémy monitorování zátěže.

V komerčních letadlech jsou tři hlavní typy integrace:

• Desky USB desky integrované sedací -zabudované do sedadla spolujezdce, často připojené k zábavě za letu nebo PSU (jednotka osobní služby).

• Náběžné příspěvky na stěně -nainstalované ve společných oblastech, jako jsou kuchyně nebo poblíž toalety, které umožňují komunální nabíjení.

• Multifunkční desky pro kontrolu výkonu - Kombinujte osvětlení, nabíjení USB a funkce volání posádky pro širší kontrolu v kabině.

Každý systém musí dodržovat přísné letecké standardy, jako je DO-160, a zajistit provoz v extrémních podmínkách. Rovněž používají pokročilé technologie propojení, jako jsou MIL-DTL-38999 nebo obdélníkové konektory ATP se zlatem, které jsou vyvolané měděné kontakty berylium, aby byla zajištěna dlouhodobá trvanlivost a minimální elektrická odolnost-v leteckém prostředí zásadní.

Jste připraveni vylepšit řešení nabíjení letadel?

Ať už navrhujete nabíjecí PCBA nabíjecí letadlo nové generace nebo upgradujete vaši infrastrukturu zábavy za letu, IKT je připraven dodat řešení na míru.

Kontaktujte nás pro bezplatnou technickou konzultaci nebo na naplánování demo linky s našimi odborníky na PCBA Aerospace.
