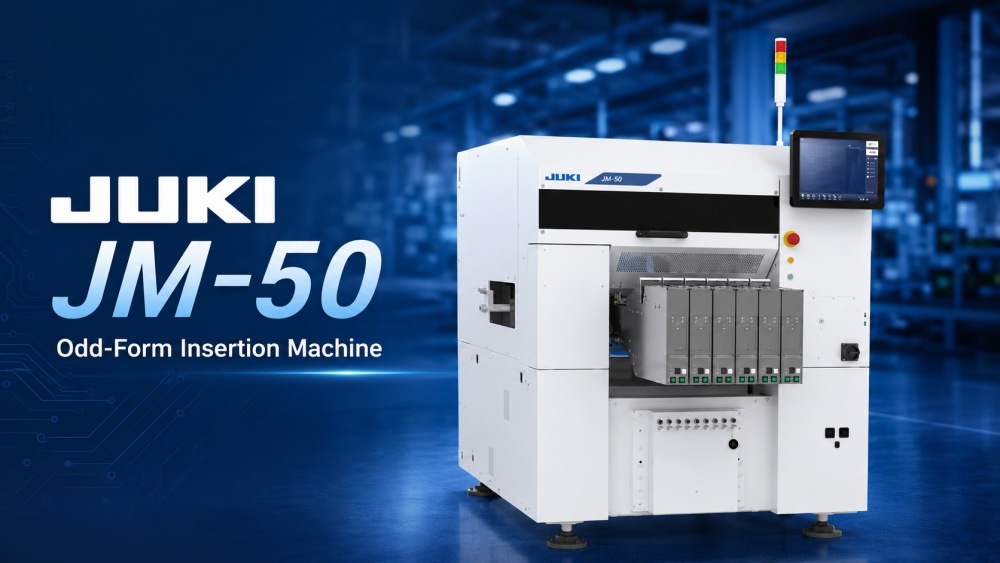

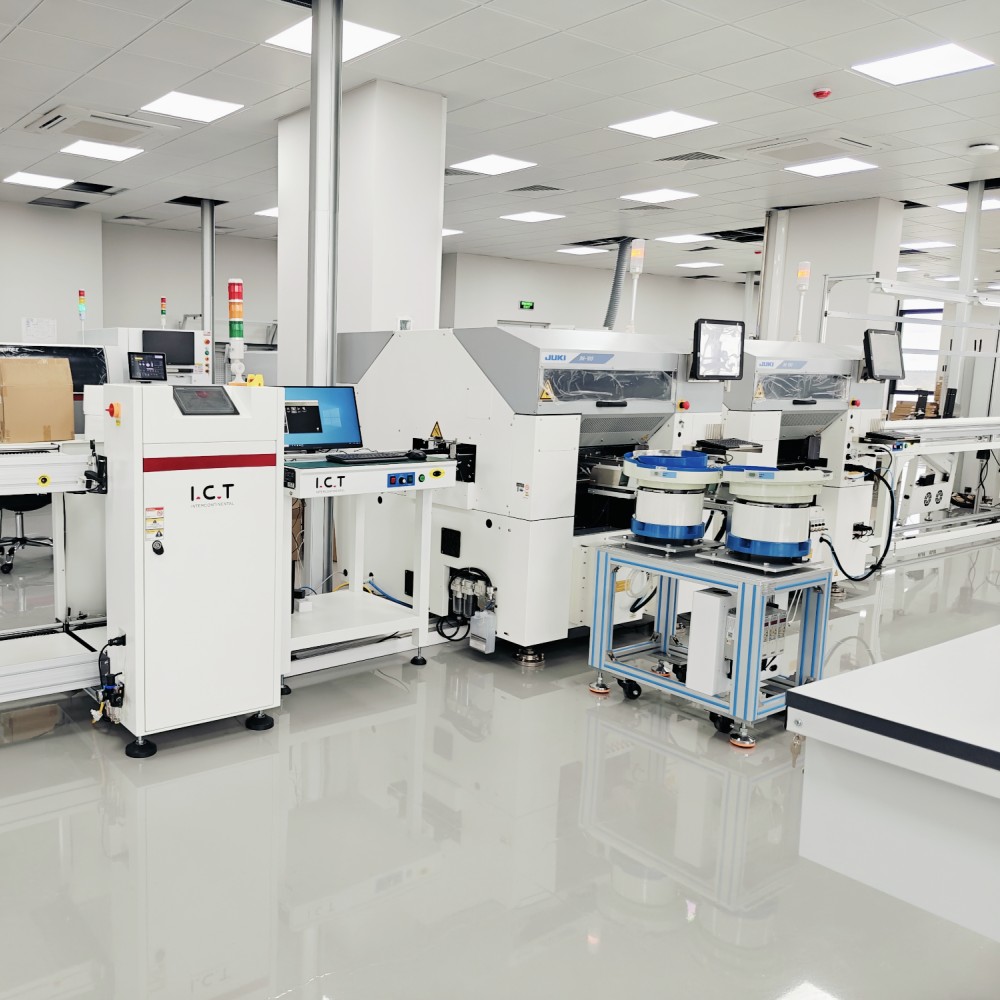

JUKI JM-50 je vkládací zařízení odd form určené pro spolehlivé automatické vkládání do DIP a THT výrobních linek. Je vhodný pro továrny, které vyrábějí mnoho typů produktů v malých nebo středních sériích. Stroj podporuje různé díly zvláštního tvaru, včetně radiálních dílů, axiálních dílů, volných dílů, tyčových dílů, zásobníkových dílů a speciálních dílů. Díky flexibilním možnostem podavače, 3D centrování, podpoře trysky mini sklíčidla a možnostem přípravku pro korekci olova pomáhá JM-50 snížit práci při ručním vkládání a zlepšit konzistenci procesu. Podporuje velikosti součástek od 0603 do □50 mm, maximální výšku součástek 30 mm a hmotnost desky plošných spojů do 2 kg.
| Vlastnosti produktu

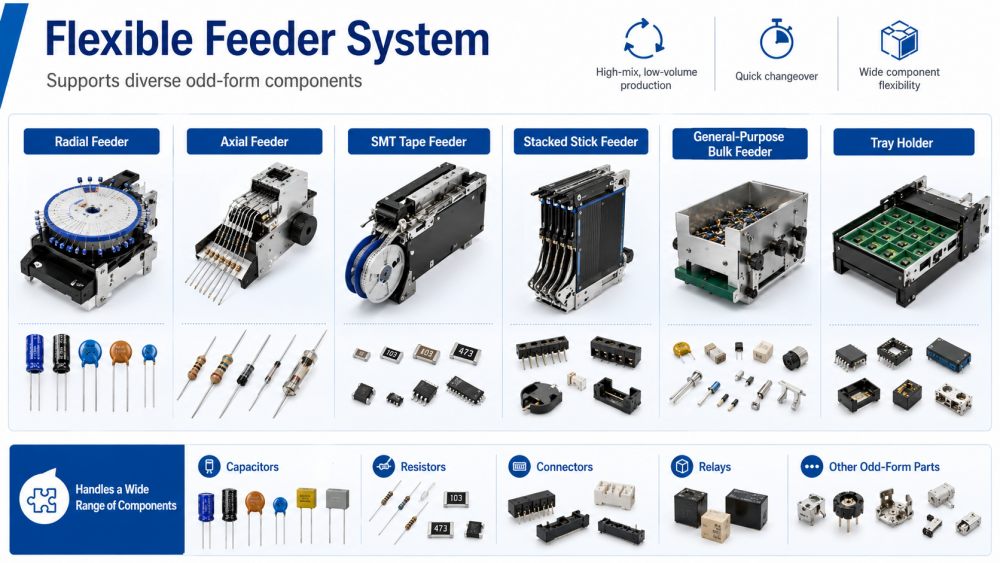

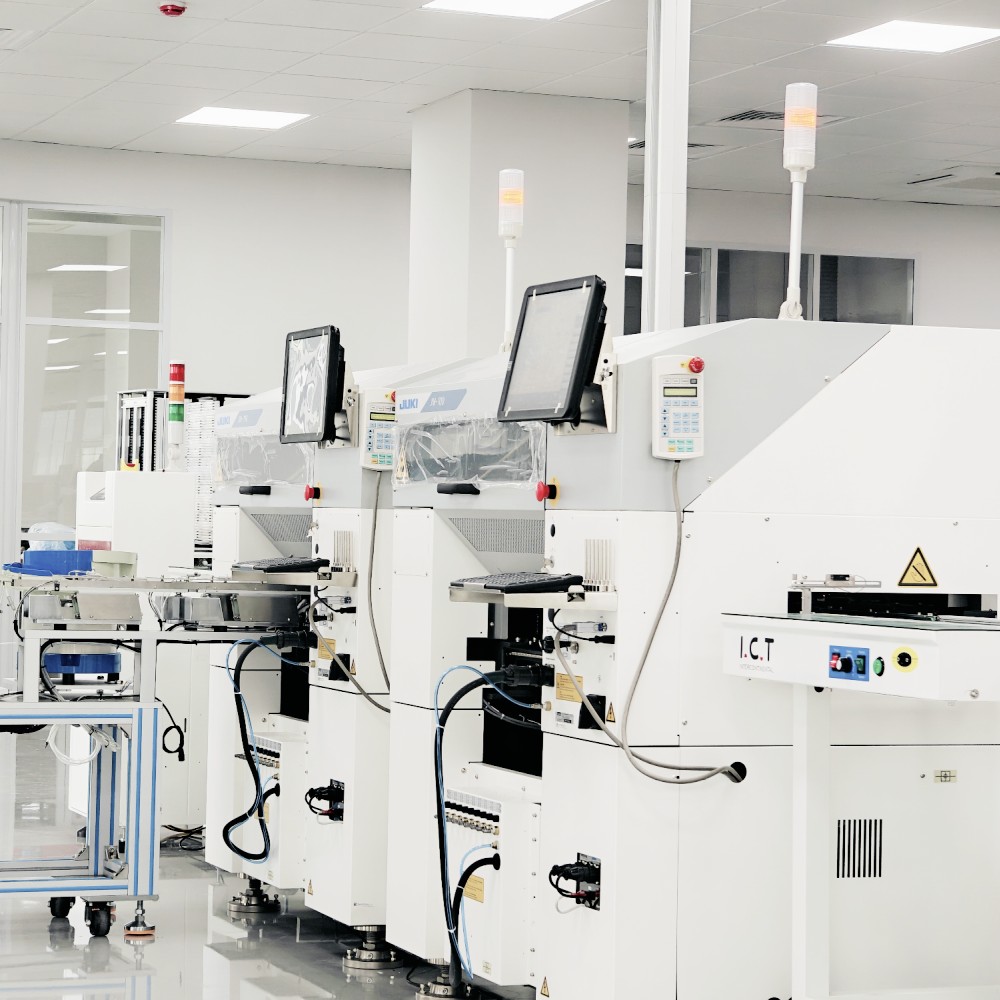

JUKI JM-50 využívá flexibilní systém podavače pro podporu různých součástí zvláštního tvaru na jedné produkční platformě. Může pracovat s radiálními podavači, axiálními podavači, stohovanými podavači tyčinek, univerzálními velkoobjemovými podavači, držáky zásobníků a podavači SMT pásek. Díky tomu je praktický pro zákazníky, kteří potřebují vložit mnoho typů dílů bez změny celé výrobní metody. Konstrukce podavače je užitečná pro velkosériovou malosériovou výrobu, kde je běžná častá výměna produktu. JM-50 jako stroj na vkládání součástí zvláštního tvaru pomáhá snižovat manuální práci, zkracovat dobu výměny a poskytuje výrobním týmům větší volnost při manipulaci s různými balíky součástí.

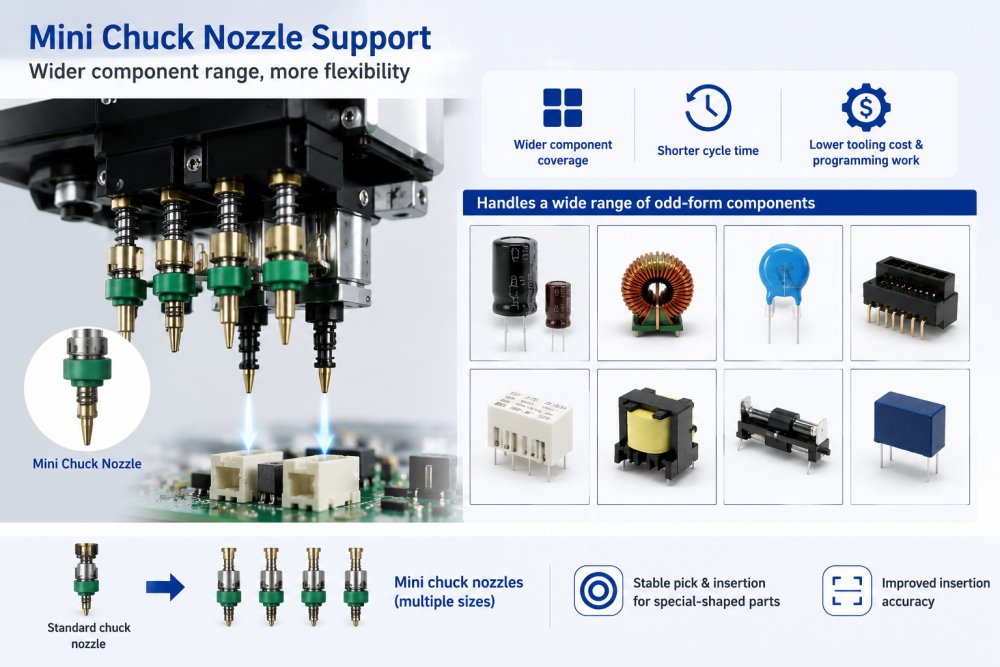

Jednou z důležitých výhod JM-50 je nový design trysky mini sklíčidla. Podporuje širší škálu součástí a pomáhá zkrátit dobu cyklu, náklady na nástroje a práci při programování. Pro vkládání zvláštního tvaru je obtížné vybrat některé součásti standardními nástroji, protože jejich tvar těla, poloha vodítka nebo velikost balení nejsou pravidelné. Mini sklíčidlo poskytuje stroji větší flexibilitu při manipulaci se speciálními díly. Pro továrny, které hledají DIP Automated Inserter Odd Form Component Insertion Equipment, tato funkce pomáhá zlepšit pokrytí součástí a podporuje stabilnější automatické vkládání v reálné výrobě.

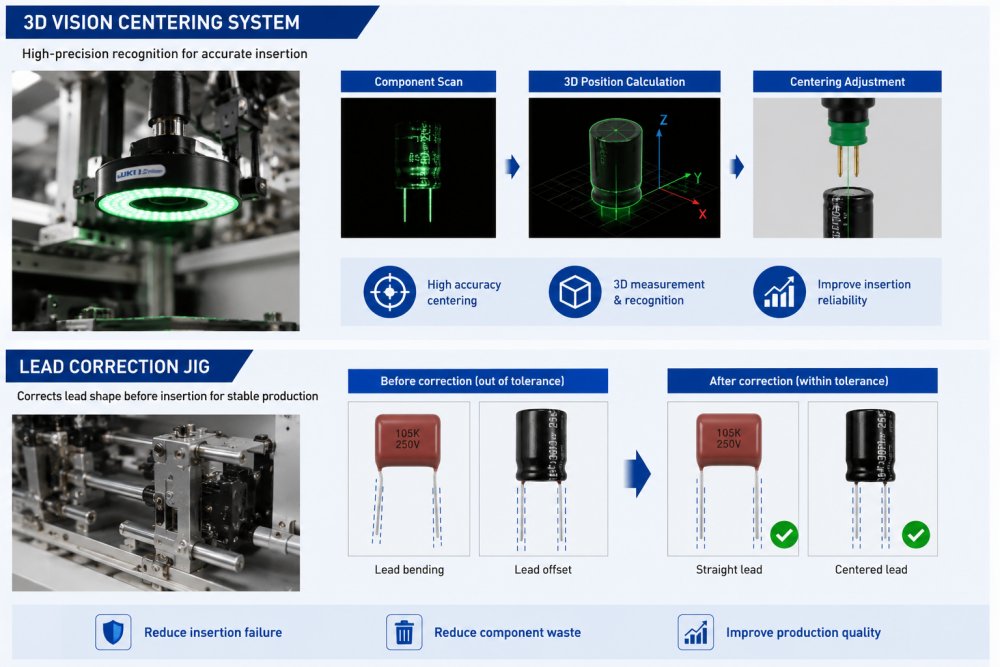

JM-50 může být vybaven 3D centrovacím systémem vidění a korekčním přípravkem svodů. Systém počítačového vidění pomáhá kontrolovat polohu součásti před zavedením, zatímco přípravek pro korekci elektrody pomáhá opravit elektrody, které nemusí být v toleranci. To je důležité, protože ohnuté nebo nerovné vodiče mohou způsobit selhání vložení, poškození součástí nebo špatný tok výroby. Zlepšením rozpoznávání součástí a stavu elektrody před vložením pomáhá stroj snižovat plýtvání a zlepšuje spolehlivost vkládání. JM-50 je jako systém vkládání součástí zvláštní formy vhodný pro zákazníky, kteří potřebují lepší kontrolu nad kvalitou umístění součástí THT.
| Specifikace
| Model | JM-100 | JM-50 | JM-20 | |
| Velikost desky | 1 krát shlukování | 410*360 mm | 410*360 mm | 410*360 mm |
| 2 časové shlukování | 800*360 mm | 800*360 mm | 800*360 mm | |
| Výška součásti | max. 30 mm | max. 50 mm | ||
| Velikost součásti | 0603-50MM | |||
| Rychlost umístění | 16 000 CPH | 9 000 CPH | 1 550 CPH | |
| Hlava | 8 | 4 | 6 | |
| Rozměry stroje (Š×H×V) | 1500*1500*1450mm | 1454*1505*1450mm | 1500*1657*1600mm | |
| Hmotnost (přibližně) | 1300 kg | 1300 kg | 1760 kg | |
