SM482plus
Hanwha
| Množství: | |
|---|---|
| Spolehlivý Hanwha SMT Pick and Place Machine
SMT pick and place machine od Hanwha nabízí spolehlivý výkon pro moderní výrobu elektroniky. Tyto stroje poskytují vysokou rychlost a přesnost, díky čemuž jsou ideální pro linky SMT. Mezi běžné funkce patří rozpoznávání vidění za běhu pro rychlejší umístění, kombinované použití elektrických a pneumatických podavačů pro snížení nákladů a snadný software pro rychlé nastavení. S přesností zpracovávají různé velikosti PCB a komponenty. ICT dodává tyto pokročilé SMT pick and place stroje spolu s kompletním plánováním linek, instalací a školicími službami, které zákazníkům pomáhají budovat efektivní výrobní systémy po celém světě.
| Představení modelu

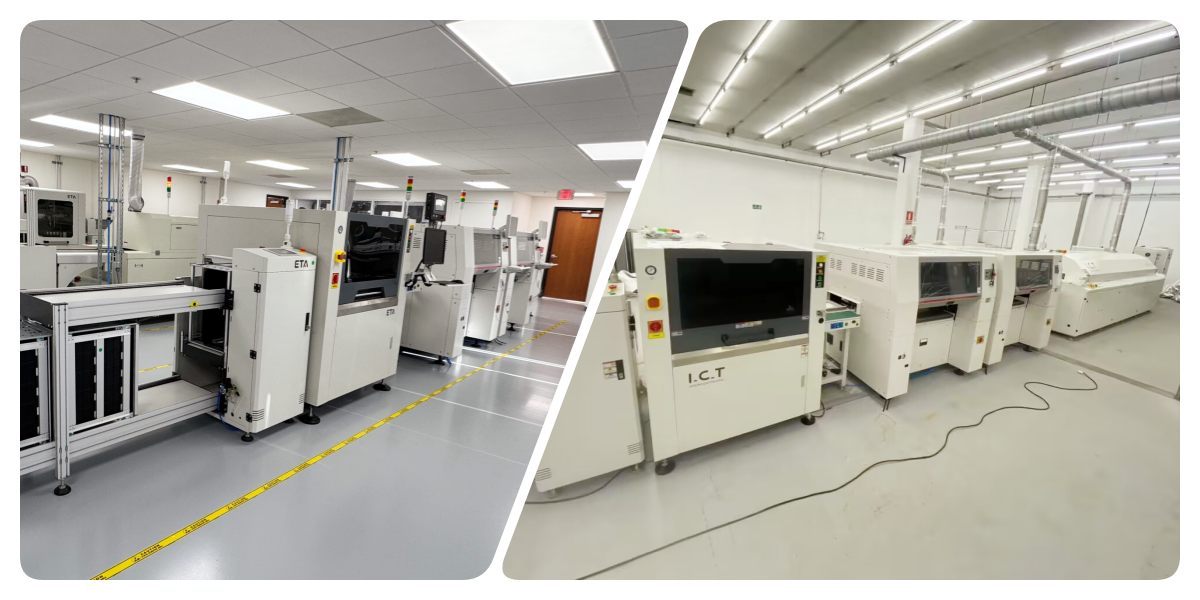

Vysokorychlostní model: SM471Plus
SM471Plus je vysokorychlostní SMT sběrací a ukládací stroj s jedním portálem a 10 vřeteny na hlavu. Dosahuje optimální rychlosti až 78 000 CPH, vhodné pro malé čipy, jako je 0402. Díky létajícímu vidění nabízí dobrou přesnost pro velkoobjemovou výrobu v odvětvích, jako je spotřební elektronika a mobilní zařízení.

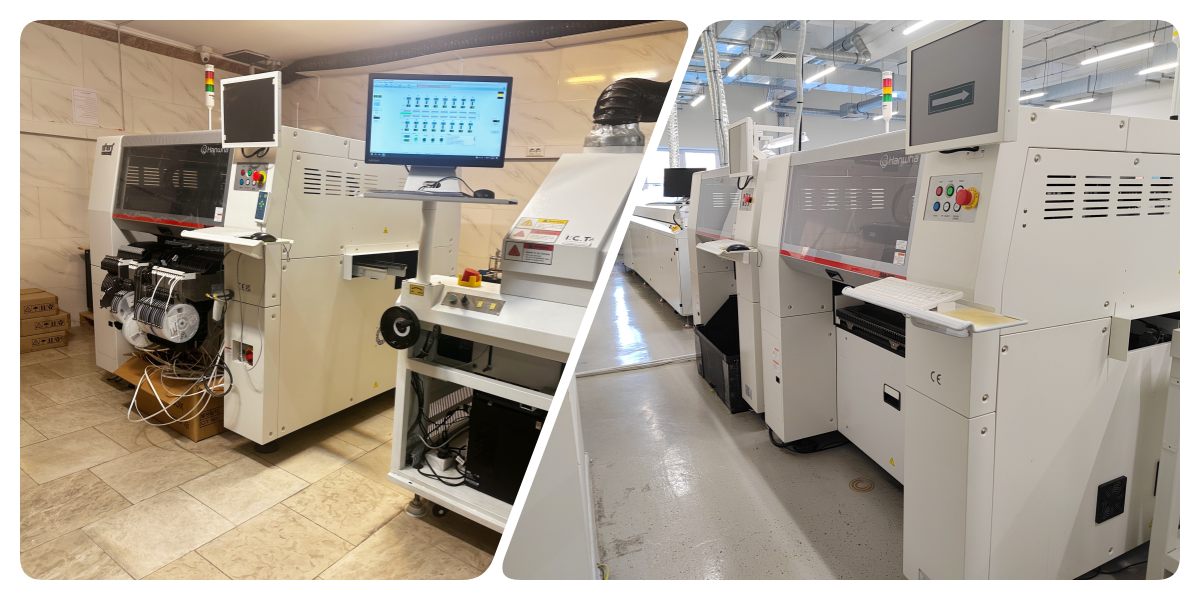

Flexibilní model střední rychlosti: SM481Plus
SM481Plus poskytuje flexibilní umístění s jedním portálem a 6 vřeteny na hlavu. Dosahuje 40 000 CPH a zvládá větší komponenty až do BGA/QFP s vyšší přesností. Tento model vyhovuje různým aplikacím v automobilovém průmyslu a výrobě spotřebičů, kde jsou běžné různé velikosti dílů.

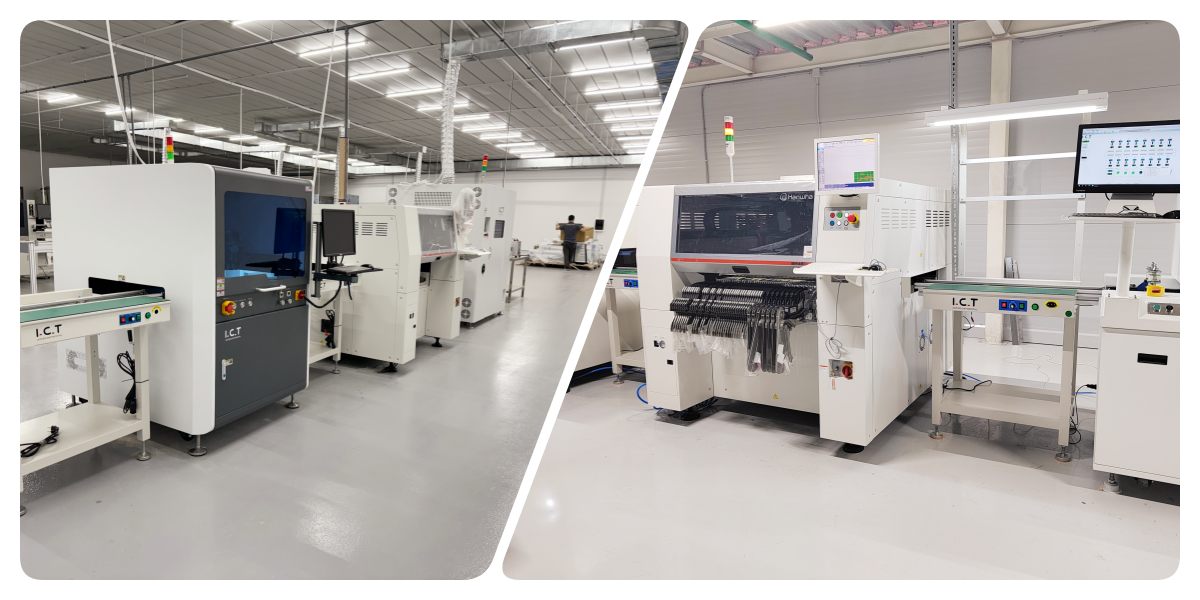

Multifunkční model: SM482Plus
SM482Plus je všestranný SMT stroj s jedním portálem a 6 vřeteny. Dodává 30 000 CPH a vyniká v součástech zvláštního tvaru. Ideální pro průmyslová odvětví vyžadující flexibilní výrobu, jako je osvětlení a průmyslová elektronika, podporuje větší desky plošných spojů až do 1200 mm.

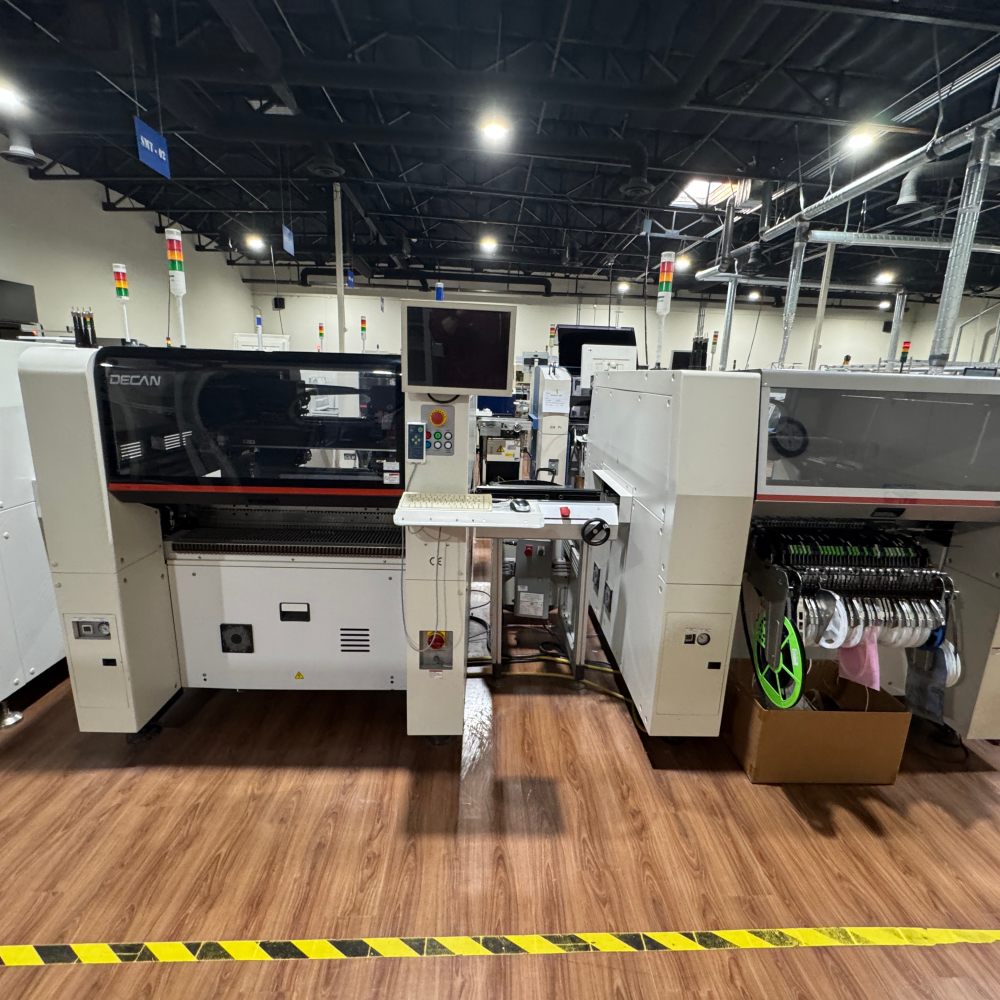

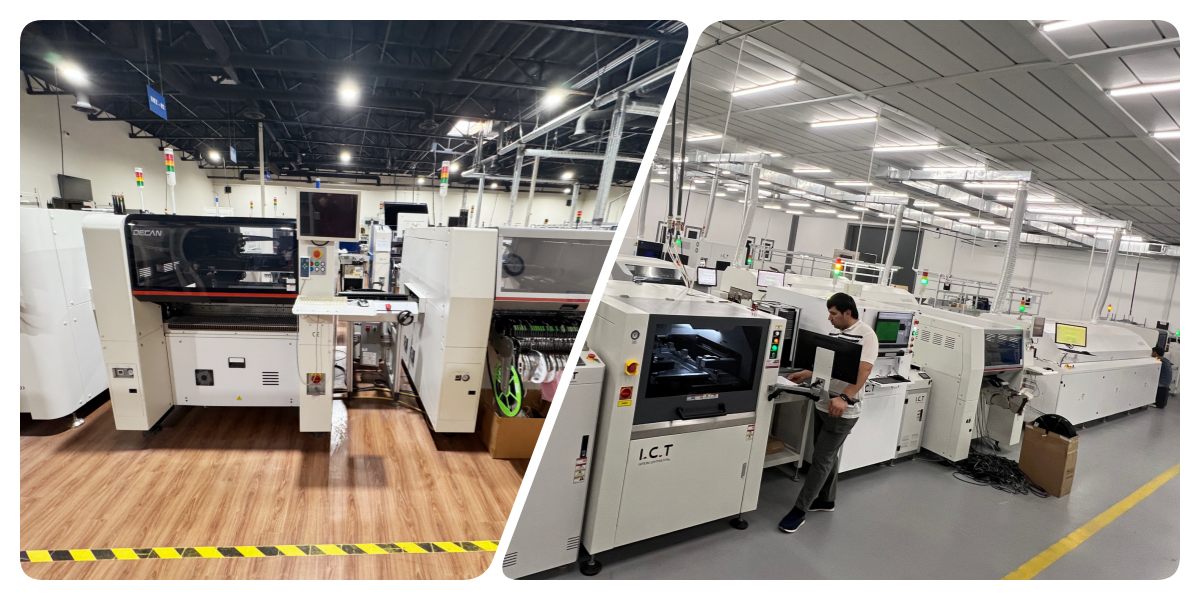

Pokročilý flexibilní model: DECAN L2
DECAN L2 je vybaven dvěma portály se 6 vřeteny na hlavu pro multifunkční umístění. Umístí až 56 000 CPH a zvládne široké komponenty až do 55 mm. Tento model se hodí pro výrobu LED a velkých desek v osvětlovacím a zobrazovacím průmyslu, s možnostmi pro efektivitu dvou pruhů.
| Specifikace
| Parametr | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Rychlost umístění (optimální) | 78 000 CPH | 40 000 CPH | 30 000 CPH | 56 000 CPH |
| Počet vřeten | 10 vřeten/hlava (1 portál) | 6 vřeten/hlava (1 portál) | 6 vřeten/hlava (1 portál) | 6 vřeten/hlava (2 portály) |
| Přesnost umístění (čip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Přesnost umístění (IC) | ±50 um | ±30 um | ±30 um | ±25 um |
| Rozsah komponent | 0402 ~ □14 mm (H12 mm) | 0402 ~ □42 mm (H15 mm) | 0402 ~ □55 mm (H15 mm) | 0402 ~ □21 mm (H12 mm, až □55 mm opt.) |
| Maximální velikost PCB (standardní) | Rozměr 510 x 460 mm | 460 x 400 mm | Rozměr 740 x 460 mm | Rozměr 510 x 460 mm |
| Maximální velikost PCB (volitelné) | Rozměr 610 x 460 mm | 1 500 x 460 mm | 1 200 x 510 mm | Až 1200 x 460 mm |
| Kapacita podavače (8 mm) | 120 ea | 120 ea | 120 ea | 120 ea |
| Vision System | Létající vize | Jevištní vize | Jevištní vize | Létající vize |
| Další produkty související s SMT
ICT poskytuje kompletní vysoce kvalitní SMT linky mimo SMT pick and place machine. Naše kompletní řešení pro výrobu PCBA zahrnují vakuové nakladače pro manipulaci s čistými deskami, automatické tiskárny pájecí pasty pro přesnou aplikaci, vícezónové reflow pece pro silné pájení a pokročilé systémy AOI pro detekci defektů. Tyto stroje spolupracují hladce v těsných, efektivních liniích. Toto nastavení poskytuje vysoký výnos, nízkou cenu a spolehlivý výkon pro náročná průmyslová odvětví, jako je automobilový průmysl, lékařství, osvětlení a spotřební elektronika. Desky jsou připraveny pro použití v reálném světě. Nabízíme kompletní plánování a podporu pro vytvoření vašeho ideálního produkčního systému SMT.
| Název produktu | Účel v řadě SMT |
|---|---|
| Linka SMT | Turecko Plně automatizovaná sledovatelná high-end linka SMT. |
| Nakladač PCB | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Inspekční stroj | Inspekční zařízení SMT, jako je AOI, SPI, rentgen a inspektor šablon. |
| Zařízení sledovatelnosti | Zaznamenává a sleduje výrobní data. |
| Video o úspěchu zákazníka
Video ukazuje ICT inženýry, kteří cestují do Tádžikistánu, aby podpořili zákazníka LED. Zachycuje vykládku zařízení, včetně dvou úplných SMT linek s více stroji Hanwha SMT pick and place, jedné DIP linky, jedné lakovací linky, jedné dávkovací linky a jedné montážní linky LED žárovek. Inženýři instalují a montují stroje na místě, poskytují praktické školení místnímu personálu a předvádějí úspěšnou výrobu různých LED produktů, jako jsou žárovky. Video končí tím, že zákazník sdílí pozitivní zpětnou vazbu o hladkém nastavení a dosažené vysoké kvalitě výstupu.
| Servis a podpora školení
ICT nabízí kompletní servis a školení pro SMT zařízení. Náš tým zajišťuje analýzu poptávky, plánování linek, instalaci a školení na místě. Inženýři cestují za technickou podporou po celém světě a zajišťují rychlé nastavení a hladký provoz. Pomáháme také s optimalizací procesů a upgrady, aby byla vaše výroba efektivní a spolehlivá.
| Ohlasy klientů
Zákazníci chválí ICT inženýry za profesionální a trpělivou podporu. Milují spolehlivé stroje Hanwha SMT pick and place pro stabilní výkon. Bezpečné balení zajišťuje bezpečné doručení a náš tým rychle reaguje na dotazy. Mnozí říkají, že jim školení pomáhá rychle zahájit výrobu s dobrými výsledky.
| Certifikace a standardy
ICT je držitelem klíčových certifikátů jako CE pro bezpečnost, RoHS pro environmentální normy a ISO9001 pro řízení kvality. Máme také několik patentů na inovativní řešení. Ty zajišťují, že naše SMT pick and place stroje a služby splňují globální standardy pro spolehlivost a shodu.
| O ICT společnosti a továrně
ICT je předním poskytovatelem řešení SMT s vlastními výzkumnými a vývojovými a výrobními zařízeními. Máme 89 zaměstnanců, včetně 20 inženýrů, a od roku 2012 jsme rychle rostli. Sloužíme více než 1600 zákazníkům v 72 zemích a pokrýváme kompletní linky na výrobu elektroniky. Naše továrna dodržuje přísné systémy testování a kvality, aby mohla dodávat spolehlivá zařízení po celém světě.
