Auto Insertion Machine for Axial Lead Component se používá pro automatické vkládání axiálních vývodových dílů do DIP a THT PCB sestavy. Je vhodný pro součástky, jako jsou rezistory, diody, induktory, pojistky, propojky, kondenzátory a tranzistory. V mnoha továrnách se tyto díly stále vkládají ručně, což může zpomalovat výrobu a vytvářet kvalitativní rozdíly mezi operátory. Tento stroj umožňuje rychlejší, čistší a opakovatelnější vkládání. Podporuje vysokorychlostní vkládání, flexibilní vstup podavače, vkládání propojovacího drátu, automatické obnovení a směr vkládání 0–360°. Zákazníkům, kteří vyrábějí napájecí desky, řídicí desky, desky LED, desky zařízení a průmyslovou elektroniku, pomáhá zlepšit proces THT před pájením a kontrolou.
| Vlastnosti produktu
Systém vložek je navržen pro stabilní každodenní výrobu. Pevná mechanická konstrukce a vysoce kvalitní díly pomáhají stroji pracovat po dlouhé směny. Souřadnicový polohovací systém podporuje přesné vkládání, takže axiální součástky mohou být umístěny do otvorů PCB s lepší konzistencí. Když se výrobní linka změní na jiný typ desky nebo součásti, struktura vložky podporuje rychlejší výměnu a pomáhá zkrátit čekací dobu.
Dopravníkový systém pracuje s otočnou plošinou o 360°. Servomotor přesně řídí úhel otáčení, což pomáhá automatickému vkládacímu stroji pro součást axiálního vedení zvládnout různé směry vkládání na stejnou desku plošných spojů. Válcová tlačná deska pomáhá umístit desku plošných spojů s malou chybou. Struktura mechanické přepážky podporuje stabilní pohyb desky, zatímco krokový řemenový převod a ovládání zastavení snímače pomáhají udržovat přenos PCB plynulý. Tato konstrukce je užitečná pro automatické sestavy plošných spojů, kde musí spolupracovat stabilní transport a přesné vkládání.
Systém ohybu pomáhá vytvářet axiální komponentní vývody po vložení. Dobré tvarování olova je důležité, protože může ovlivnit stabilitu pájení v dalším procesu. Ohýbaná konstrukce je navržena tak, aby chránila jak desku plošných spojů, tak i součást, čímž se snižuje riziko poškození během výroby. Také se snadno vyměňuje a udržuje, takže výrobní tým může udržovat stroj v dobrém provozním stavu s kratšími prostoji.
Systém propojek používá nezávislý způsob podávání. Podporuje podávání propojovacího drátu s přesným ovládáním motoru, což pomáhá zlepšit přesnost podávání. Podle provedení DPS lze použít různé průměry propojovacích vodičů. Díky tomu je stroj na vkládání komponent axiálního vedení flexibilnější než jednoduchá platforma pro vkládání. Dokáže si poradit jak s axiálními součástkami, tak s propojovacími vodiči, což je užitečné pro zákazníky vyrábějící desky se smíšenými průchozími otvory.
Krmný systém je stavěn pro produkci vysoké směsi. Podporuje automatické opakované podávání a nepřetržité podávání, což pomáhá zkrátit čekací dobu materiálu. Podle výrobních potřeb lze zvolit různé konfigurace vstupu podavače. Pro továrny na elektroniku s mnoha typy desek je stabilní podávání velkým problémem. Pokud krmení není plynulé, může celá řada DIP ztratit rytmus rychleji než kávovar v pondělí ráno.
Řídicí systém je navržen podle norem Industry 4.0 a EU CE. Vyhrazené IO řídicí centrum odpovídá skutečným pracovním potřebám stroje. Plně uzavřené řízení poskytuje rychlejší odezvu a lepší účinnost. Modulární řídicí systém také pomáhá snižovat náklady na údržbu. Díky ovládání pomocí dotykové obrazovky LCD a ukládání programů poskytuje stroj s automatickým axiálním vkládáním operátorům jasný způsob, jak řídit výrobu, měnit programy a kontrolovat stav chodu.
Axiální automatický vkládací stroj podporuje automatické obnovení, což pomáhá rychleji obnovit výrobu po určitých provozních problémech. Směr vkládání lze nastavit od 0° do 360° po 1° krocích, což dává větší volnost pro různé rozmístění desek plošných spojů. Stroj také podporuje ovládání úhlu ohybu olova, ovládání délky ohybu olova, ovládání mikropočítačem, možnosti čínského a anglického jazyka a ovládání dotykové obrazovky LCD. Pro různé produkty lze uložit více než 2000 programů. Deska plošných spojů je upevněna kolíkem a svorkou během vkládání, což pomáhá zlepšit stabilitu desky. Díky těmto detailům je automatický vkládací stroj pro axiální vodicí součást vhodný pro praktické automatické vkládání sestav PCB.
| Specifikace
| Specifikace | A131M | A131H |
|---|---|---|
| Vstup podavače součástí | 10 ks (možnost: 30, 40, 50, 100 ks) | 20 ks (možnost: 30, 40, 50, 100 ks) |
| Rychlost vkládání | 25000 CPH, Max 0,12 s/bod (0,14 s, 0,16 s, 0,18 s/bod měnitelné) | 25000 CPH, Max 0,12 s/bod (0,14 s, 0,16 s, 0,18 s/bod měnitelné) |
| Rozpětí vložení | Součást: 5~22mm, propojka: 5~26mm | Součást: 5~22mm, propojka: 5~26mm |
| Jumper Feeder | 0,5~0,7mm, nezávislé podávání | 0,5~0,7mm, nezávislé podávání |
| Zotavení vložení | Automatické zotavení | Automatické zotavení |
| Směr vkládání | Směr 0~360° s krokem 1° | Směr 0~360° s krokem 1° |
| Součást Úhel ohybu náběhu | 35°±15° | 35°±15° |
| Komponent Délka ohybu olova | 1,2~2,2 mm | 1,2~2,2 mm |
| Typ součásti | Modrák, kondenzátor, tranzistor, dioda, induktor, rezistor, pojistka atd., 52-90mm standardní balíček | Modrák, kondenzátor, tranzistor, dioda, induktor, rezistor, pojistka atd., 52-90mm standardní balíček |
| Přesnost vkládání | 0,05 mm | 0,05 mm |
| Velikost PCB | 50* 50~380* 380mm | 50* 50~380* 380mm |
| Oblast vložení | 50*50~370* 370mm | 50* 50~370* 370mm |
| Hmotnost PCB | <1,0 kg | <1,0 kg |
| Tloušťka PCB | 1,0~2,0 mm | 1,0~2,0 mm |
| Opravena PCB | Pin + svorka | Pin + svorka |
| Transportní výška | 900 ± 20 mm | 900 ± 20 mm |
| Směr dopravy | R~L (Volitelné: L~R) | R~L (Volitelné: L~R) |
| Doba přepravy | 3-4s | 3-4s |
| Provozovat | Mikropočítač, dotykový LCD displej | Mikropočítač, dotykový LCD displej |
| Jazyk | čínština, angličtina | čínština, angličtina |
| Program Množství | 2000+ | 2000+ |
| Tlak vzduchu | 0,45~0,6Mpa | 0,45~0,6Mpa |
| Proudění zdroje vzduchu | 110 l/min | 110 l/min |
| Napájení | 1p, 220AC ± 10%, 50/60 Hz | 1p, 220AC ± 10%, 50/60 Hz |
| Moc | 2,0 KVA | 2,0 KVA |
| Dimenze | L2080* Š1750* V1600mm | L2080* Š1750* V1600mm |
| Velikost napájecí stanice | 10Podavač: 1360* 1000* 1460 mm, 20Podavač: 1860* 1000* 1460 mm, 30Podavač: 2360* 1000* 1460 mm | 10Podavač: 1360* 1000* 1460 mm, 20Podavač: 1860* 1000* 1460 mm, 30Podavač: 2360* 1000* 1460 mm |
| Hmotnost | 1300 kg | 1300 kg |
*ICT stále pracuje na kvalitě a výkonu, specifikace a vzhled mohou být aktualizovány bez zvláštního upozornění. Pokud se liší, postupujte podle nového seznamu
| Seznam vybavení linky DIP

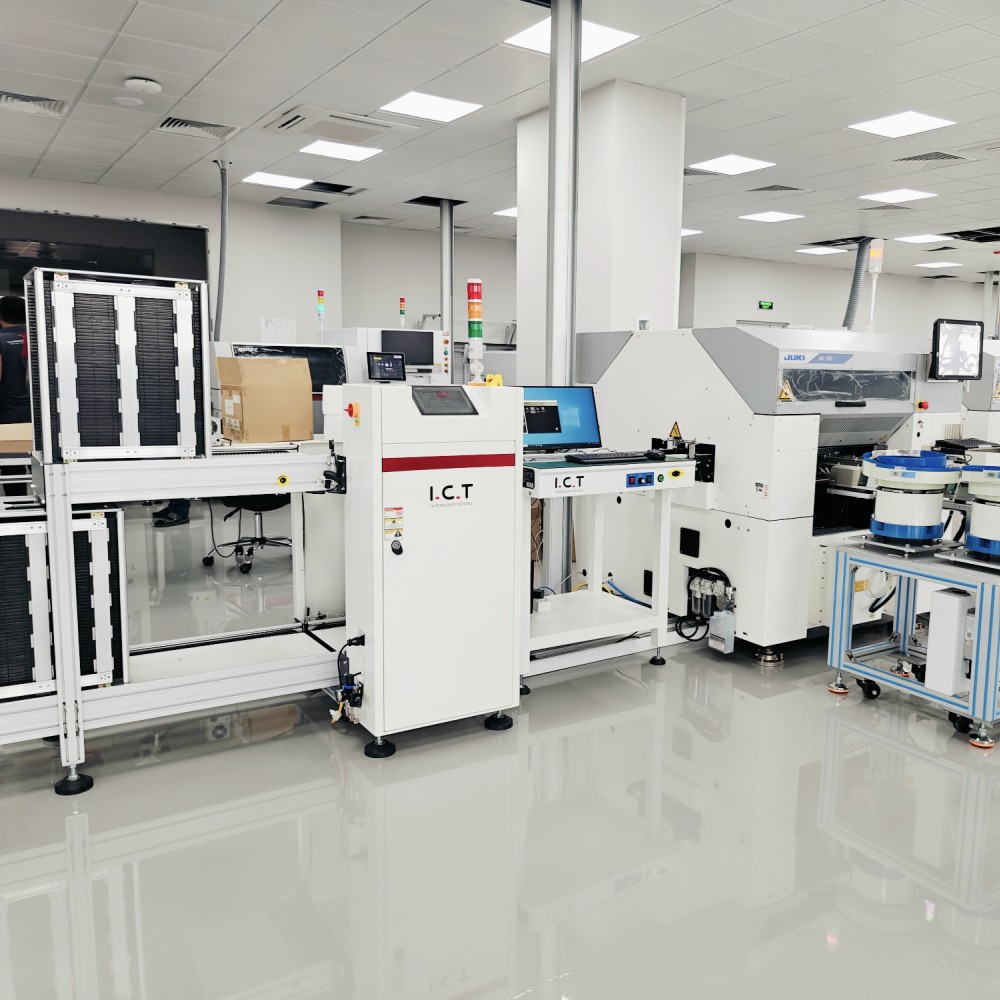

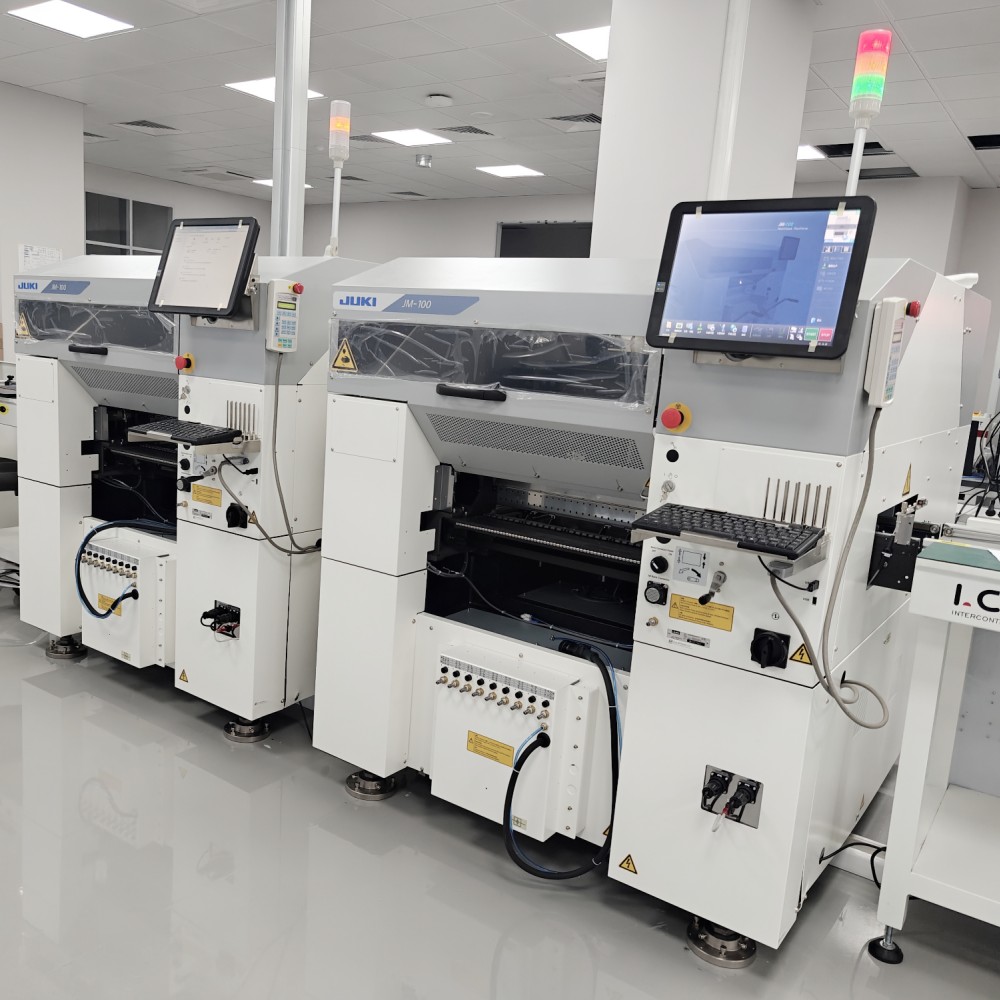

ICT může poskytnout kompletní vybavení výrobních linek DIP a THT podle velikosti PCB zákazníka, typu součásti, toku procesu, cíle kapacity a uspořádání továrny. Související vybavení zahrnuje ruční vkládací linky, axiální vkládací stroje, radiální vkládací stroje, liché vkládací stroje, vlnové páječky, selektivní pájecí stroje, DIP AOI, dopravníky plošných spojů, nakladače, vykladače, opravárenské stanice a podporu testování. V procesu úplného průchozího otvoru se před pájením obvykle používá automatický vkládací stroj pro axiální vodicí součást, aby se snížila práce s ručním vkládáním a zlepšila se konzistence. ICT pomáhá zákazníkům plánovat uspořádání zařízení, směr dopravníku, dopravní výšku, pájecí připojení, kontrolní polohu a budoucí rozšíření linky.
