ICT-AI-5146
I.C.T
| Množství: | |
|---|---|
| ICT Online AOI Inspection Machine AI-5146
ICT online aoi inspekční stroj AI-5146 využívá vysoce přesnou barevnou kameru k zachycení obrázků PCB v reálném čase. Aplikuje hluboké učení CNN k chytré detekci vad součástek a pájky. Tento smt výrobní linka online aoi stroj vyhovuje pre-reflow a post-reflow kontroly. Nabízí nízký počet falešných poplachů, vysokou rychlost a snadné nastavení. Uživatelé dosahují stabilních výsledků s GR&R pod 10 %. Podporuje dálkové ovládání a datová spojení MES pro lepší tok ve výrobě.
| Funkce

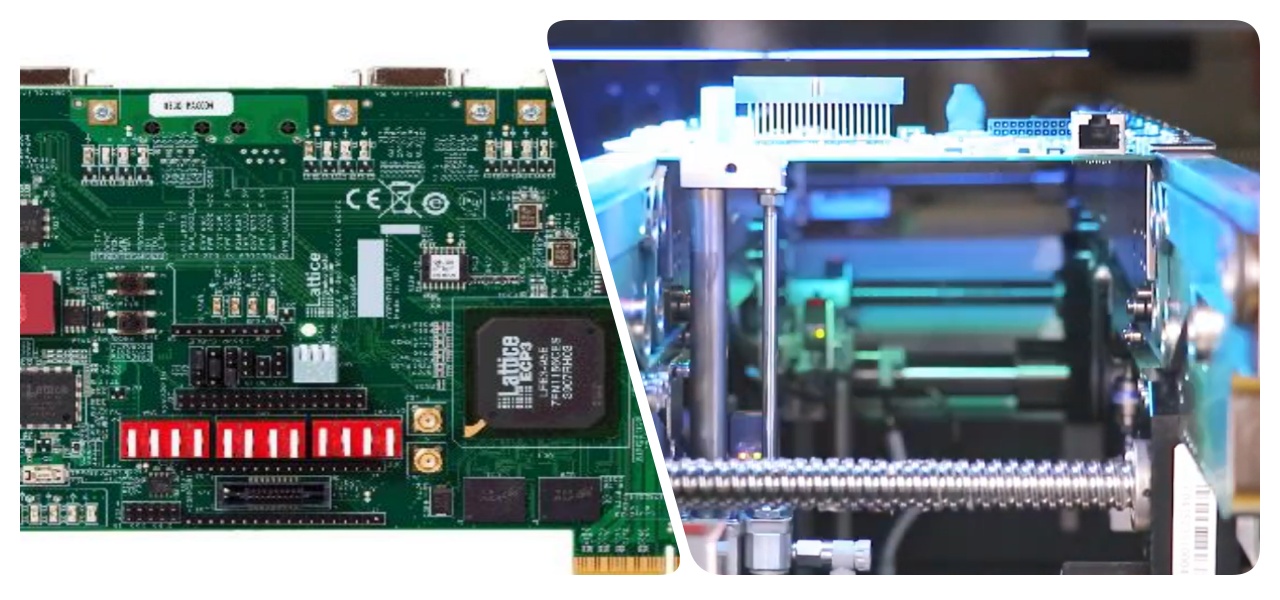

Automatický PCB aoi stroj AI-5146W využívá hluboké učení prostřednictvím CNN k optimalizaci velkých dat a umožňuje inteligentní minimalistické programování. Automaticky identifikuje součástky a pájené spoje jediným kliknutím, čímž řeší problémy s dlouhými programovacími časy a vysokými falešnými poplachy obvyklými u tradičních metod. Trénovaný na rozsáhlých souborech dat přesně odlišuje NG od desek OK, a to i s různými tvary pájených spojů. To snižuje počet chybných kontrol a zlepšuje zobecnění pro různé scénáře, jako je manipulace s přesahy součástí nebo dírami v pájce bez rušení.

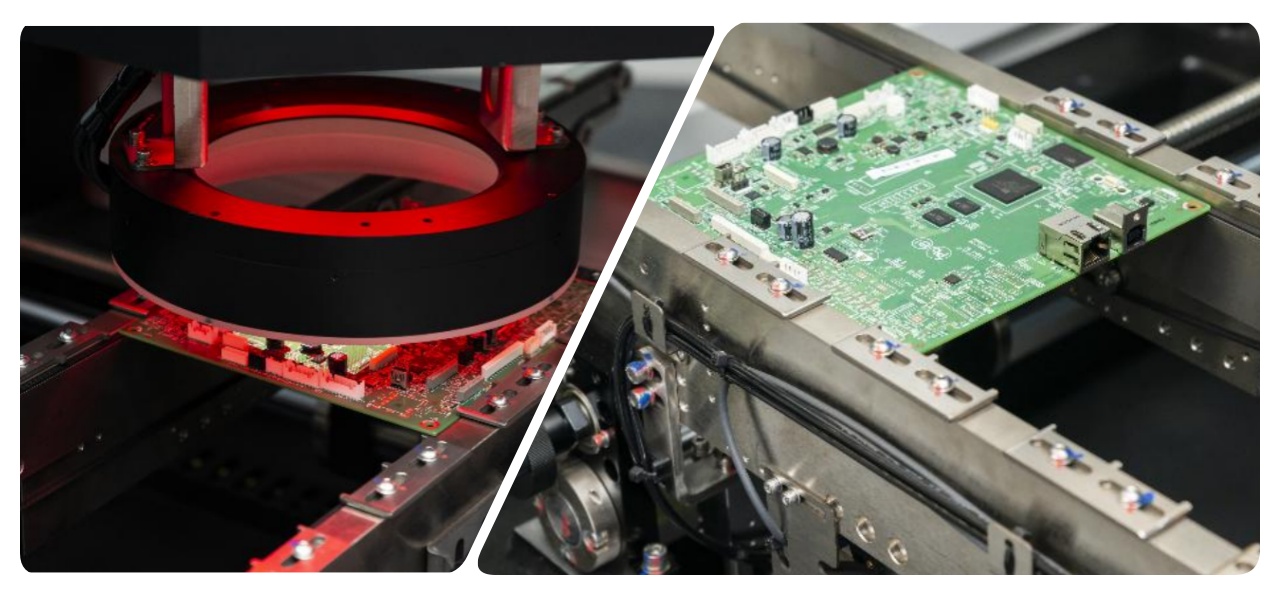

Horní kamera natáčí rychlostí 0,23 s na FOV. Hluboké vyrovnání umožňuje rychlý pohyb. Při natáčení aktuálního počítá další pole. Auto-trasy plánování cesty pro efektivitu. Online inspekční stroj aoi si snadno poradí s velkými PCB. Hodí se pro velkoobjemové linky bez zpomalení. Uživatelé získají více výkonu za směnu.
Najde chybějící, zkosené, můstky, přebytečnou pájku a další. Auto IC pin boxy posuzují více vad najednou. Ignoruje barvu desky nebo posuny postav. Generalizace řeší převisy nebo mírné odchylky. Online aoi kontrolní stroj udržuje nízké falešné sazby ve složitých případech.
| Specifikace
| Model | ICT SMT AOI AI-5146 | ICT SMT AOI AI-5146D |
| Mini komponent | Čip 01005, IC 0,3 rozteče a speciální tvar | |
| Rozlišení@FOV | 10um@40*30mm | 15um@40*30mm |
| Fotoaparát | 12M pixel inteligentní digitální průmyslová kamera | |
| Čočka | Telecentrický objektiv | |
| Světlo | Integrální 4 barvy RGB+W | |
| Rychlost inspekce | 0,23 s/FOV | |
| Inspekční algoritmus | CNN, Barevný kontrast, Rozpoznávání obrysů, Kontrola offsetu, Porovnání šablon, Porovnání znaků, OCR atd. | |
| Kontrolní položka | Komponenta: Chybějící, převrácená, nesprávné zarovnání, rozbitá, extra, cizí hmota, skvrna atd. Pájka: Nedostatečná pájka, nadměrná pájka, přemostění, pseudo pájka atd. Jiné: Rozpoznání čárového kódu/Rozpoznání QR kódu/OCR. | |
| Velikost PCB | 50*50mm~510*460mm (Režim velké desky: Zleva doprava: max 730*460mm Zprava doleva: max 640*460 mm) | 50*50mm~510*610mm (provoz s jednou kolejnicí) 50*50mm~510*330mm (provoz na dvou kolejnicích) |
| Železnice | Jedna kolejnice | Dvojitá kolejnice |
| Výška PCB | Horní: 25 mm, Spodní: 80 mm | Horní: 25 mm, Spodní: 30 mm |
| Tloušťka PCB | 0,3 ~ 6,0 mm | |
| Hrana PCB | 3,7 mm | |
| Deformace plošných spojů | ±3,0 mm | |
| Hmotnost PCB | Max: 3 kg | |
| Výška dopravníku | 900 ± 20 mm | |
| S úpravou | Manual&Auto | |
| Směr dopravníku | L~R nebo R~L | |
| Moc | AC220 50/60Hz,5A | |
| Jmenovitý výkon | 380W | |
| Sdělení | Smema | |
| Hmotnost | 750 kg | 790 kg |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Seznam vybavení linky SMT
Naše vysoce kvalitní výrobní linka PCBA obsahuje pokročilé vybavení pro efektivní a přesnou montáž PCB. Plně automatizovaná linka SMT zahrnuje zavaděč, automatickou tiskárnu pro přesné nanášení pájecí pasty, zařízení pro přesné umístění součástek, přetavovací pec pro spolehlivé pájení a systém AOI pro důkladnou kontrolu defektů. Tato vysoce kvalitní výrobní linka PCBA zajišťuje hladký provoz, vysokou spolehlivost a nízkonákladovou montáž SMT, splňující různé průmyslové požadavky.
| Video o úspěchu zákazníka
Podívejte se na marketingové video ICT-5146 a uvidíte online kontrolní stroj aoi v akci. Začíná to elegantním exteriérem a klíčovými prodejními body. Vnitřní pohledy ukazují vysoce přesnou kameru a RGB+W světla. Stroj běží hladce na lince SMT a zachycuje obrazy v reálném čase. Ukázka programování AI zvýrazňuje ID součástky a kontrolu pájky jedním kliknutím. Zobrazuje příklady defektů, jako je most nebo chybějící části. Zobrazí se rychlé nastavení a vzdálené odkazy. End ukazuje stabilní provoz v továrně, zvyšuje výnos a rychlost.
| Servis a podpora školení
ICT nabízí plnou podporu pro online kontrolní stroj aoi. Náš tým se stará o instalaci, ladění a údržbu. Vzdálená pomoc řeší problémy rychle. Poskytujeme školení na místě nebo online pro snadné použití. Uživatelé se učí programování, nastavení defektů a analýzu dat. Pravidelné aktualizace udržují software aktuální. Globální servisní střediska zajišťují rychlé dodávky dílů. To zvyšuje dovednosti uživatelů a provozuschopnost stroje.
| Zákaznické recenze
Klienti milují rychlou odezvu našich inženýrů a odborné opravy. Chválí online kontrolní stroj aoi za přesné kontroly a nízké chyby. Bezpečné balení chrání během přepravy. Rychlé řešení problémů zkracuje čekací dobu. Stabilní výkon posiluje jejich linie.
| Certifikace a standardy
ICT je držitelem CE pro bezpečnost, RoHS pro zelené materiály a ISO9001 pro kontrolu kvality. Máme patenty na klíčové technologie, jako jsou algoritmy umělé inteligence. Ty prokazují spolehlivou konstrukci a inovace.
| O společnosti ICT a naší továrně SMT
ICT má vlastní výzkum a vývoj a výrobu v továrně o rozloze 12 000 m². Více než 89 zaměstnanců zahrnuje 20 inženýrů. Rychle rosteme a obsluhujeme více než 1600 klientů v 72 zemích. Přísné testy a systémy kvality zajišťují špičkové produkty. Globální pobočky nabízejí místní pomoc.
