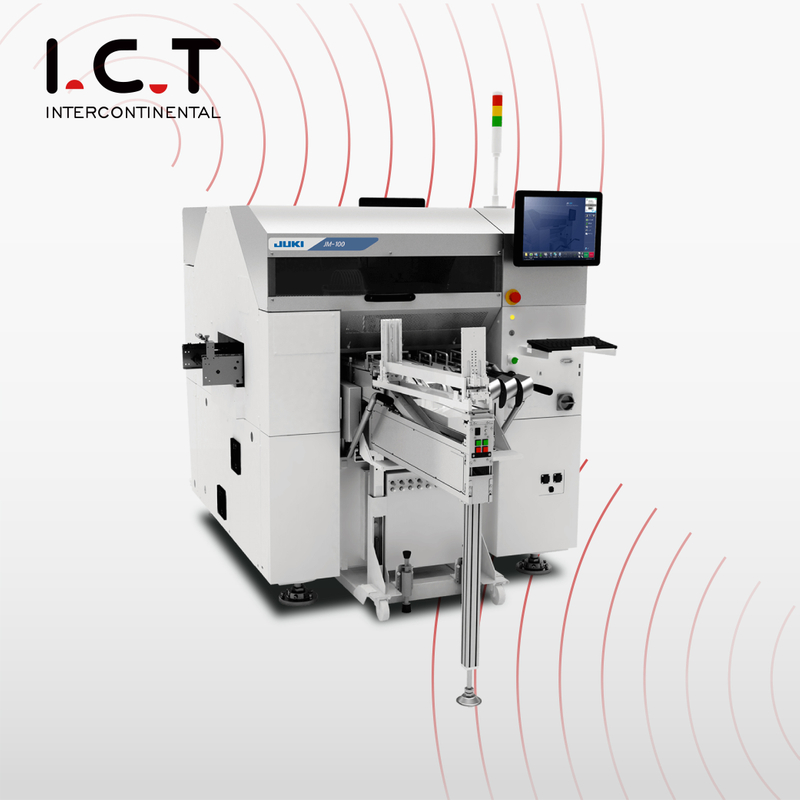

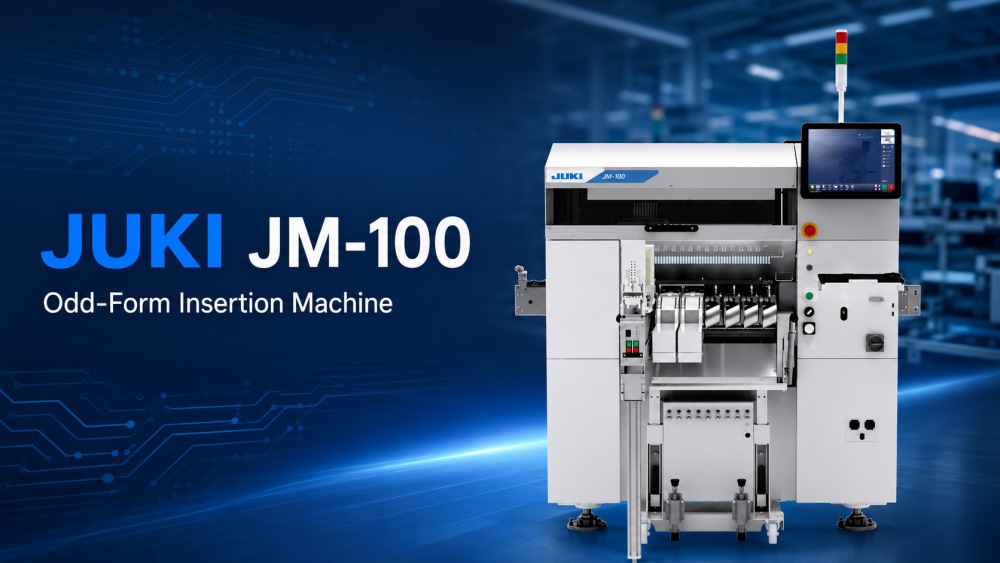

JUKI JM-100 je vkládací stroj pro odd Form Component PTH určený pro pokročilou automatizaci ručního vkládání do výrobních linek DIP a THT. Je vytvořen pro továrny, které potřebují rychlejší vkládání, stabilní kvalitu a silnější řízení linky pro smíšené komponenty s průchozími otvory. Stroj používá novou hlavu Takumi s 8 tryskami, která umožňuje odebírání více dílů v každém cyklu a zkracuje celkovou dobu cyklu. Podporuje velikosti součástek od 0603 do □50 mm, výšku součástek do 30 mm, hmotnost PCB do 4 kg a velikosti desek do 800×360 mm. Díky laserovému rozpoznávání, rozpoznávání 3D obrazu, aktivnímu sevření a flexibilnímu podávání pomáhá JM-100 zlepšit produktivitu a konzistenci vkládání.
| Vlastnosti produktu
JUKI JM-100 používá novou hlavu Takumi s 8 tryskami, což je hlavní vylepšení pro vysokorychlostní vkládání lichých tvarů. Ve srovnání se staršími konstrukcemi používajícími méně trysek může stroj odebrat více součástí v jednom cyklu a zkrátit celkovou dobu vkládání. Za podmínek JUKI může doba vložení dosáhnout 0,6 s/díl u aplikací s vakuovou tryskou a 0,8 s/díl u aplikací s uchopovací tryskou. Díky tomu je stroj na vkládání zvláštních forem vhodný pro výrobní linky, které potřebují lepší výstup bez ztráty kontroly nad procesem. Zákazníkům manipulujícím s mnoha díly THT pomáhá konstrukce s 8 tryskami zkrátit čekací dobu, zlepšit využití stroje a podporuje efektivnější automatické vkládání.

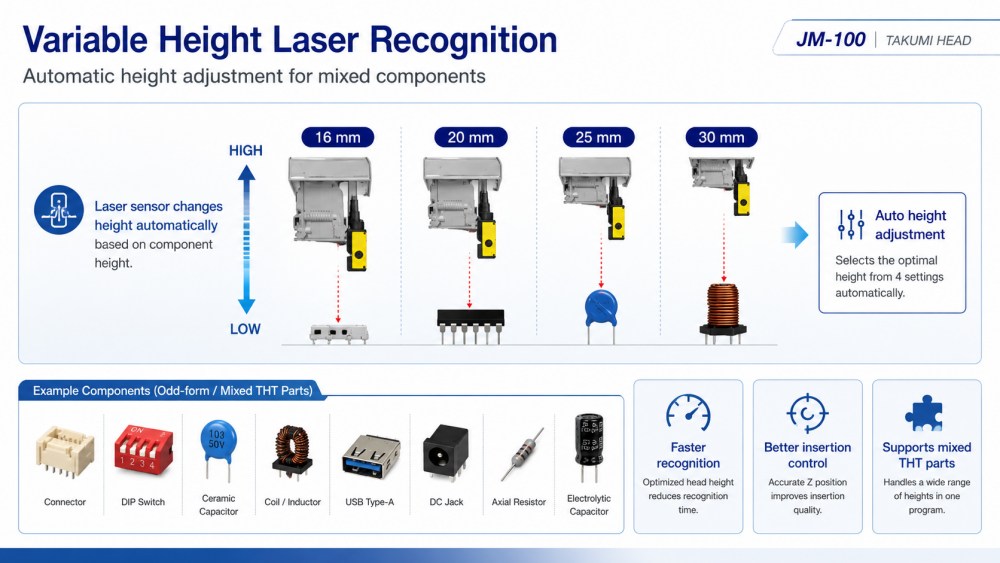

JM-100 používá laserový senzor s proměnnou výškou pro podporu různých výšek komponent. Výška laseru se může automaticky měnit podle výšky dílu, což pomáhá omezit zbytečný pohyb a optimalizovat rychlost. Může pracovat ve více výškových režimech, včetně dílů kolem 16 mm, 20/25 mm a 30 mm. To je užitečné pro výrobní linky, které pracují s mnoha typy komponent, jako jsou kondenzátory, cívky, konektory, části USB, DC konektory, kolíky a DIP přepínače. JM-100 jako zařízení pro vkládání zvláštních forem pomáhá výrobnímu týmu vkládat malé, velké, vysoké a těžké díly s lepší kontrolou. Tato funkce je zvláště cenná pro smíšenou produkci THT, kde se balíčky komponent často mění.

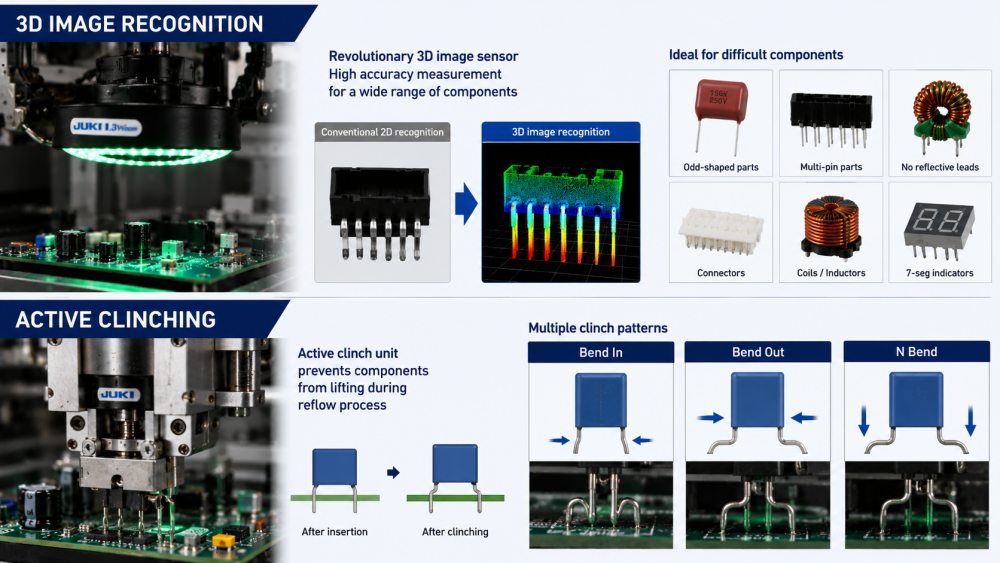

JM-100 dokáže pomocí 3D rozpoznávání obrazu měřit spodní stranu součástí s vysokou přesností. To pomáhá stroji vkládat díly zvláštního tvaru a vícekolíkové součásti, které může být obtížné rozpoznat běžnými metodami. Je to užitečné pro díly bez jasných reflexních povrchů nebo se složitými tvary vedení. Stroj také podporuje aktivní klinčovací jednotku, která může po vložení ohýbat vývody dovnitř, ven nebo do tvaru N. To pomáhá zabránit zvednutí součástí během pozdějších procesů. Pro zákazníky, kteří používají vkládací stroj JUKI pro liché formy, tyto funkce zlepšují kvalitu vkládání, snižují problémy s umístěním a podporují stabilnější výsledky pájení.
| Specifikace
| Model | JM-100 | JM-50 | JM-20 | |
| Velikost desky | 1 krát shlukování | 410*360 mm | 410*360 mm | 410*360 mm |
| 2 časové shlukování | 800*360 mm | 800*360 mm | 800*360 mm | |
| Výška součásti | max. 30 mm | max. 50 mm | ||
| Velikost součásti | 0603-50MM | |||
| Rychlost umístění | 16 000 CPH | 9 000 CPH | 1 550 CPH | |
| Hlava | 8 | 4 | 6 | |
| Rozměry stroje (Š×H×V) | 1500*1500*1450mm | 1454*1505*1450mm | 1500*1657*1600mm | |
| Hmotnost (přibližně) | 1300 kg | 1300 kg | 1760 kg | |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Seznam vybavení linky DIP

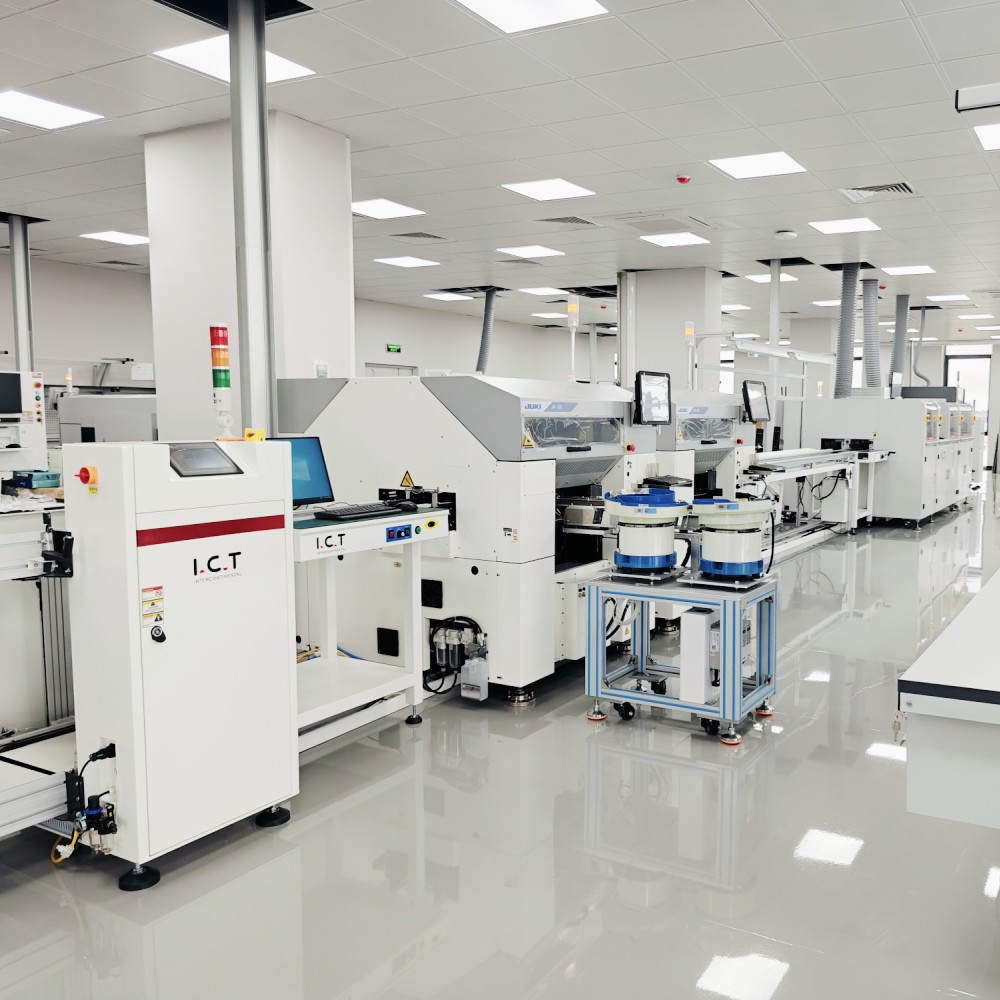

ICT může integrovat JUKI JM-100 do plné výrobní linky DIP na základě velikosti desky zákazníka, seznamu komponent, rychlosti výroby, toku procesu a prostoru továrny. Související produkty zahrnují ruční vkládací linky, automatické vkládací stroje, liché vkládací stroje, vlnové páječky, selektivní pájecí stroje, DIP AOI, pájecí roboty, dopravníky PCB, nakladače, vykladače a opravárenské stanice. V typické lince THT automatizuje JM-100 komponenty, jejichž ruční vkládání je pomalé, obtížné nebo nestabilní. Po vložení se PCB může přesunout k pájení vlnou, chlazení, kontrole AOI, opravě, funkčnímu testování a konečné montáži. ICT pomáhá zákazníkům vybudovat celý proces, nejen koupit jeden stroj.
