ICT-U2
I.C.T
| Množství: | |
|---|---|

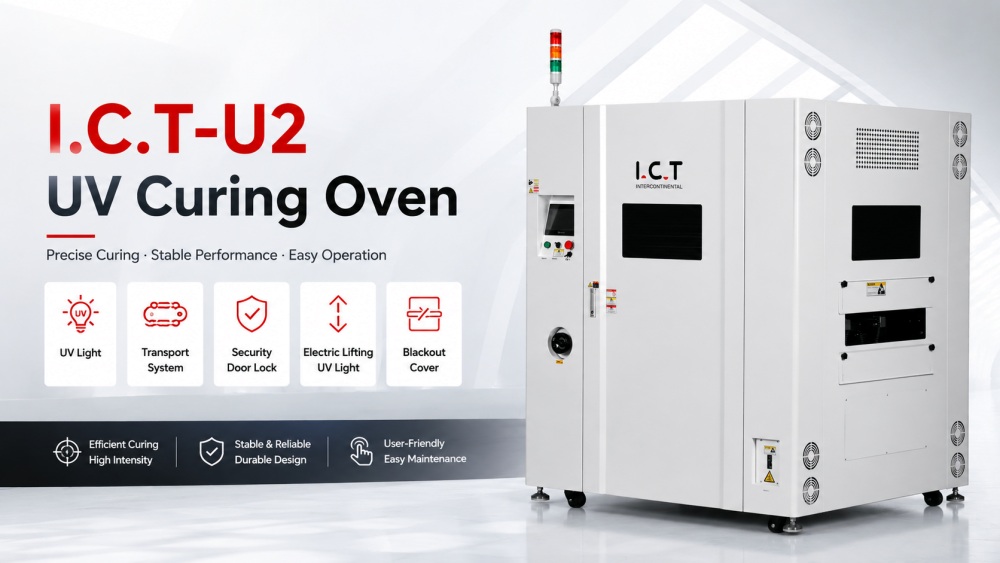

UV vytvrzovací pec ICT-U2 je navržena pro rychlé, rovnoměrné vytvrzování lepidel, inkoustů, nátěrů a materiálů citlivých na UV záření na SMT PCB. Vyznačuje se vysoce výkonným polem UVA lamp s nezávislým nastavením výšky, reflexními panely pro efektivní využití energie a nepřilnavým dopravníkovým systémem poháněným krokovými motory pro stabilní přepravu. Pec pojme desky plošných spojů až do šířky 500 mm a výšky ±100 mm, s nosností 5 kg na desku. Nezávislé chlazení zajišťuje bezpečnou výstupní teplotu. Systém poskytuje konzistentní vytvrzování, snižuje defekty a bezproblémově se integruje do výrobních linek SMT SMD.

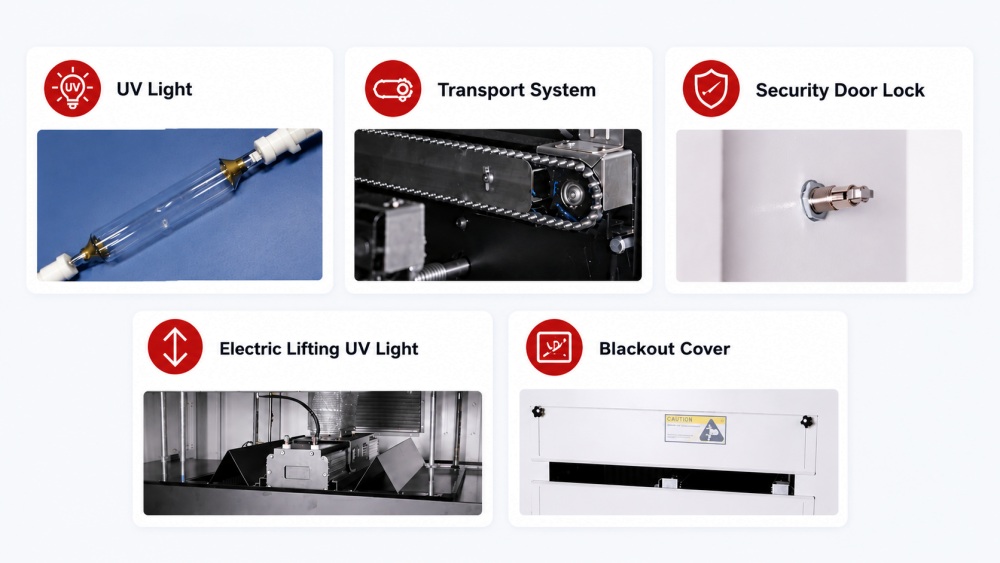

UV lampy poskytují rovnoměrné ozařování s vysokou intenzitou energie. U každé lampy lze nezávisle ovládat výšku a dobu expozice. Reflexní panely zvyšují využití UV záření a snižují spotřebu energie. PID regulace teploty zajišťuje přesnost ±1°C. Mezi bezpečnostní funkce patří detekce poruchy lampy, ochrana proti přehřátí a integrované alarmy. Systém zaručuje rychlé a stabilní vytvrzování lepidel a nátěrů, podporuje vysoce výkonnou výrobu SMT PCB při zachování integrity desky.
Dopravníkový systém využívá teflonem potažené řetězy s pohonem krokovým motorem. Nastavitelná rychlost se pohybuje od 0,5 do 3,5 m/min a systém zajišťuje přesné polohování desky. Senzory z optických vláken detekují vstup a výstup desky plošných spojů, čímž zabraňují zaseknutí a chybnému podávání. Konstrukce podporuje desky do výšky ±100 mm, šířky 500 mm a hmotnosti až 5 kg na desku. Chladicí zóny udržují nízké výstupní teploty a snižují tepelné namáhání. Tato kombinace zajišťuje vysokou spolehlivost a konzistentní vytvrzovací výkon na celé výrobní lince SMT PCB.
| Specifikace:
| Specifikace | ICT-U2 |
| Doprava | Nerezová ocel dlouhý řetězec kolíku, délka 35B kolíku 5 mm, přidejte karty z nerezové oceli. |
| Řídicí systém | PLC + dotyková obrazovka |
| Rychlost dopravníku | 0,5~3,5 m/min |
| Množství UV světla | 1 sada |
| Síla UV světla | 6kw/sada |
| UV zdroj světla | UVA pásek |
| Délka UV záření | 630mm, délka oblouku 500mm |
| Hlavní vlnová délka | 365 nm |
| Maximální výška PCBA | ±100 mm |
| Šířka PCBA | 50 ~ 500 mm, ruční nastavení, Odolnost hmotnosti 5 kg |
| Způsob chlazení | Chlazení vzduchem |
| Elektrické napájení | 3fázové, 380V 50Hz |
| Dimenze | L1500*D1370*H1935mm |
| Hmotnost | Cca 450 kg |
* Údaje jsou získány při okolní teplotě 25 °C a vlhkosti 60 %.
| ŽÁDNÝ. | Položka | Volitelný |
| Systém nastavení šířky kolejnice | Automatické nastavení šířky motoru | |
| Volitelná funkce | Zpětná linka desky |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Seznam vybavení linky na nanášení PCBA
ICT-U2 se integruje s kompletní SMT lakovací a dávkovací linkou ICT. Související vybavení zahrnuje tryskové dávkovače, stroje na konformní lakování, UV vytvrzovací pece, dopravníky PCB, inspekci AOI a systémy pro depanelizaci. Pec zvládá řízené vytvrzování, zatímco potahovací stroje chrání širší povrchy. AOI ověřuje kvalitu a depanelování odděluje hotové PCB. Společně tyto stroje tvoří nepřetržitý pracovní postup, který optimalizuje propustnost, snižuje plýtvání materiálem a zajišťuje konzistentní vytvrzování a sušení desek plošných spojů.
| Název produktu | Účel v PCBA Coating Line |
|---|---|
Aplikuje přesné ochranné povlaky na desky plošných spojů pro ochranu proti prachu, vodě a výbuchu. | |
Vytvrzuje nátěry IR nebo UV zářením a zajišťuje trvanlivou a silnou ochranu. | |
Přenáší desky plošných spojů hladce skrz lakovací linku pro efektivní zpracování. | |
Poskytuje a skladuje PCB pro výrobní linku a zajišťuje hladký vstup a výstup. | |
| Konformní povlak AOI | Kontroluje kvalitu nátěru a detekuje vady, aby byly zajištěny vysoké standardy. |
| Video o úspěchu zákazníka
V dubnu 2026 ICT nasadilo plnou výrobní linku SMT pro portugalského výrobce automobilové elektroniky. Inženýři provedli instalaci na místě, kalibraci linky a praktické školení operátorů. Vedli tým k provozu pece, manipulaci s dopravníkem a běžné údržbě. Zákazník si pochvaloval bezproblémovou instalaci, spolehlivý výkon trouby a srozumitelné praktické školení. Operátoři byli schopni řídit linku efektivně a zajišťovat konzistentní vytvrzování všech typů PCB a povlaků v průběhu výroby.
| Servis a podpora školení
ICT poskytuje podporu pro celý provoz továrny SMT, nejen pro jednotlivé pece. Před dodáním inženýři zkontrolují typ PCB, materiál, cílový výstup, pracovní prostor a budoucí rozšíření. Po instalaci podpora zahrnuje uvedení do provozu, školení obsluhy, pokyny k údržbě a optimalizaci procesu. Inženýři zajišťují hladkou integraci UV vytvrzovací pece s potahovacím, dávkovacím, kontrolním, manipulačním a depanelovacím zařízením. Nové továrny dostávají pokyny od uspořádání až po zkušební výrobu. Stávající továrny těží z vylepšeného pracovního postupu, vyváženého provozu linky a spolehlivého vysoce výkonného vytvrzování SMT PCB.
| Co říkají naši zákazníci
Zákazníci oceňují ICT pro praktické vedení a rychlou reakci. Inženýři poskytují jasné pokyny, snižují chyby a urychlují připravenost obsluhy. Ochranné balení zajišťuje bezpečnou přepravu na dlouhé vzdálenosti. Technické otázky vzniklé během instalace nebo výroby jsou okamžitě řešeny koordinovanými prodejními a inženýrskými týmy. Zákazníci získávají důvěru při zavádění nových linek, udržování vysoké propustnosti a dosahování konzistentního, vysoce kvalitního vytvrzování lepidel, inkoustů a nátěrů.
| Certifikace a standardy
Vytvrzovací pec ICT-U2 UV má certifikaci CE a splňuje mezinárodní bezpečnostní normy. Kontrola kvality zahrnuje kontrolu komponent, ověření montáže, funkční testování, potvrzení balení, sledování zásilky, záznamy o instalaci a poprodejní servis. Komplexní postupy zajišťují spolehlivý, opakovatelný výkon vytvrzování, minimalizují provozní riziko a udržují konzistentně vysoce kvalitní výsledky při výrobě SMT DPS.
| O ICT společnosti a továrně
ICT dodává kompletní řešení pro SMT, DIP, lakování, dávkování, montáž, robotiku a chytré továrny. Vlastní výzkumné a vývojové, výrobní, inženýrské, prodejní a servisní týmy podporují zákazníky od plánování až po stabilní výrobu. ICT poskytuje globálním klientům dodávky zařízení, instalaci, školení a optimalizaci procesů. Kromě dodávek strojů pomáhá ICT stavět továrny z 0 na 1 a modernizuje stávající linky z 1 na 10, čímž poskytuje škálovatelné, přesné a spolehlivé systémy výroby SMT PCB.
