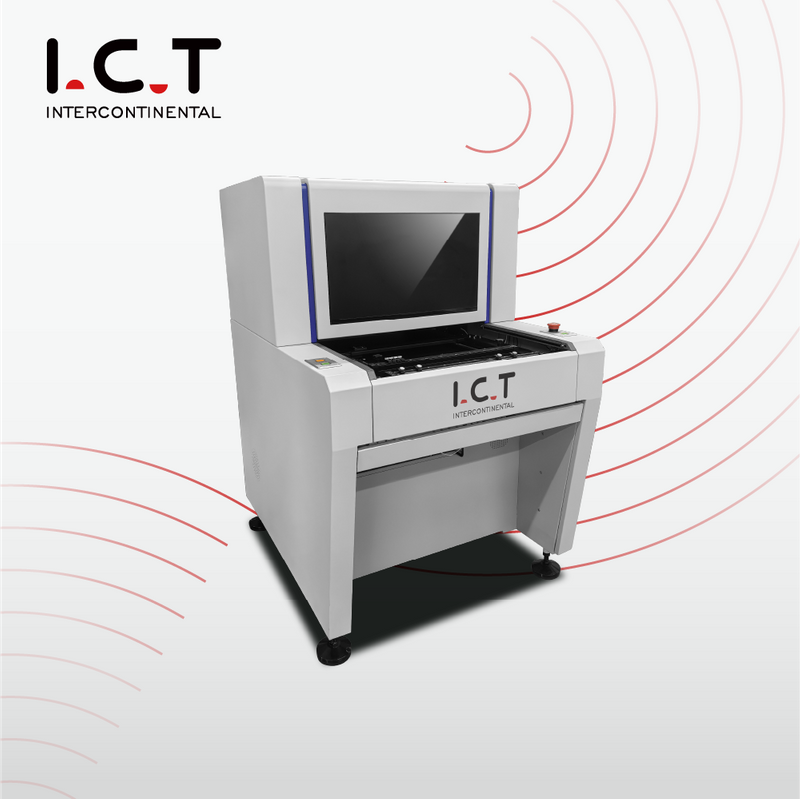

I.C.T-V8
I.C.T
aoi inspection
| Množství: | |
|---|---|
Vlastnosti:
1. Funkce automatického shromažďování a ukládání LOG, funkce varování / alarmu NG, vzdálené programování a ladění.
2. Schopnost kontroly: nedostatečná, krátká, ucpaný otvor, pájecí krycí kolík, znečištění, nesouosost, chybějící část, zkosený, billboard, montáž
na straně, převrácení, špatná část, poškozená, plovoucí, polarita, pseudopájení, prázdná pájka, nadměrné lepidlo atd.
3. Perfect SPC shromažďuje informace NG offline a automaticky generuje všechny druhy výrobních tabulek.

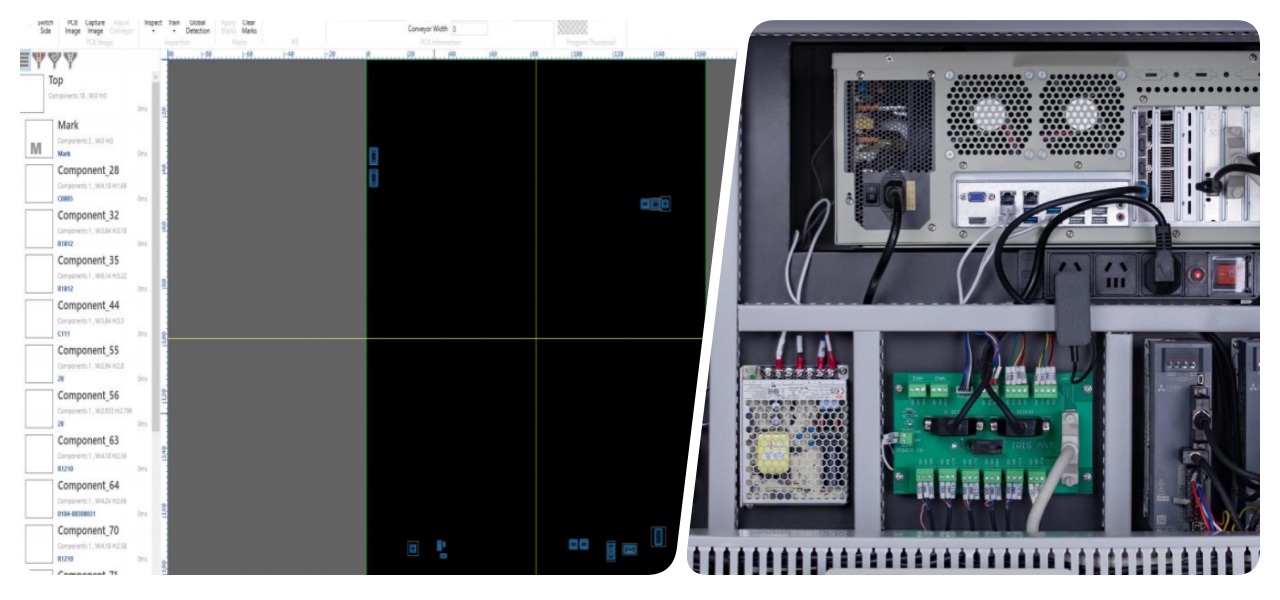

4. Funkce staršího řídicího centra, jasné softwarové rozhraní.
5. Dobrá stabilita (GR&R＜10%＠6 Sigma,CPK＞1,33 (přesnost zkušební odchylky menší než ±0,25 mm.

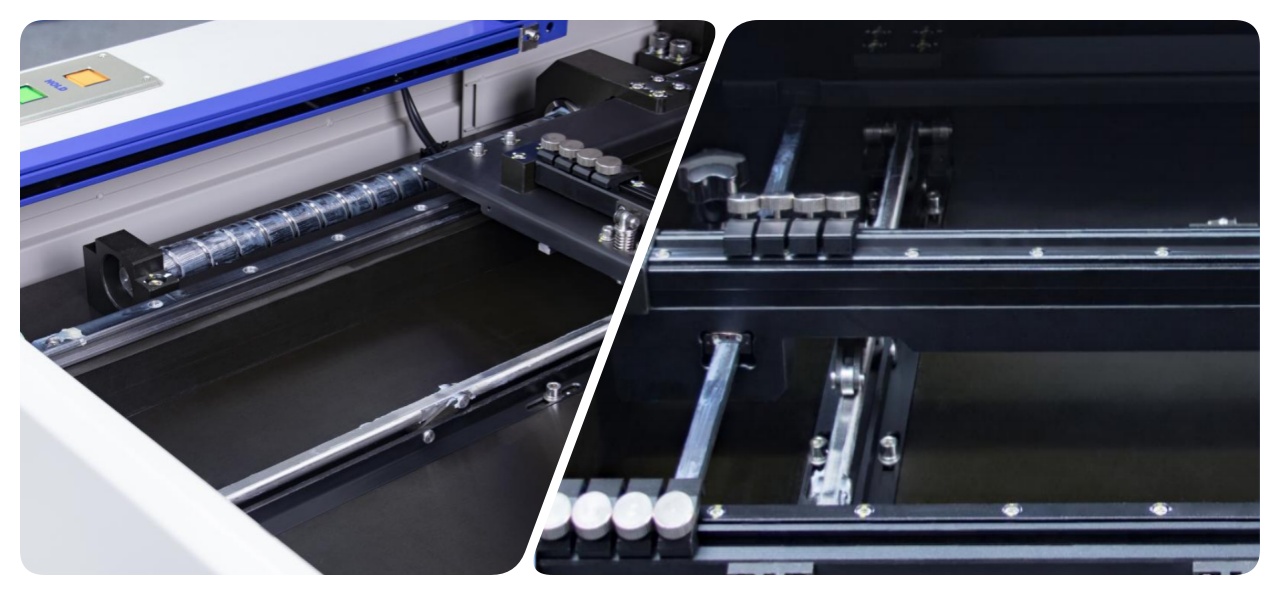

6. Pohyb kamery, dopravník fixován během testu.
7. Konpenzace deformace desky plošných spojů: celková Kalibrace kompenzace značek, kompenzace rámečku polohy součásti.
| Model | I.C.T-V8 | I.C.T-V8XL |
| FOV | 15u (38,4 x 28,8 mm) | |
| Fotoaparát | 5M pixel inteligentní digitální průmyslová kamera | |
| Čočka | Telecentrický objektiv | |
| Světlo | 4barevné kruhové LED světlo, RGB+W | |
| Kontrolní položka | Test součástek, test pájení | |
| Mini komponent | Čip 03015, IC 0,3 rozteče a speciální tvar | |
| Operační systém | Windows 7 | |
| Velikost PCB | 50*50~430*330mm | 50*50~650*510mm |
| Tloušťka PCB | 0,3 ~ 6,0 mm | |
| Deformace plošných spojů | ±3,0 mm | |
| Hmotnost PCB | Max: 10 kg | |
| Výška PCB | Horní: 25-60 mm, Spodní: 25-80 mm nastavitelné | |
| Ovladač X/Y | AC servo ovladač, opakovatelná přesnost 0,01 mm | |
| Platforma | Žula | |
| Moc | AC220 50/60Hz, 2,5A | |
| Sdělení | SMEMA | |
| Hmotnost | 500 kg | 600 kg |
| Dimenze | 880*1170*1350mm (bez světla) | 1080*1470*1370mm (bez světla) |
* I.C.T neustále pracuje na kvalitě a výkonu, specifikace a vzhled mohou být aktualizovány bez zvláštního upozornění.
