ICT丨Plně automatická DIP výrobní linka pro elektronickou výrobu

Sdílet s:

I.C.T丨Plně automatická DIP výrobní linka pro elektronickou výrobu

I.C.T丨Plně automatická montážní linka DIP pro elektronickou výrobu

Potřebujete spolehlivou linku na montáž PCB dip?Naše špičková řešení využívají pokročilé technologie a zkušený tým k zajištění efektivní a přesné montáže s vysoce kvalitními výsledky pokaždé.Důvěřujte nám pro všechny vaše potřeby týkající se montáže desek plošných spojů.

Model:
I.C.T DIP výrobní linka
Značka:
I.C.T
Kód:
DIP Production Line

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

I.C.T丨Plně automatická DIP výrobní linka pro elektronickou výrobu

Přehled

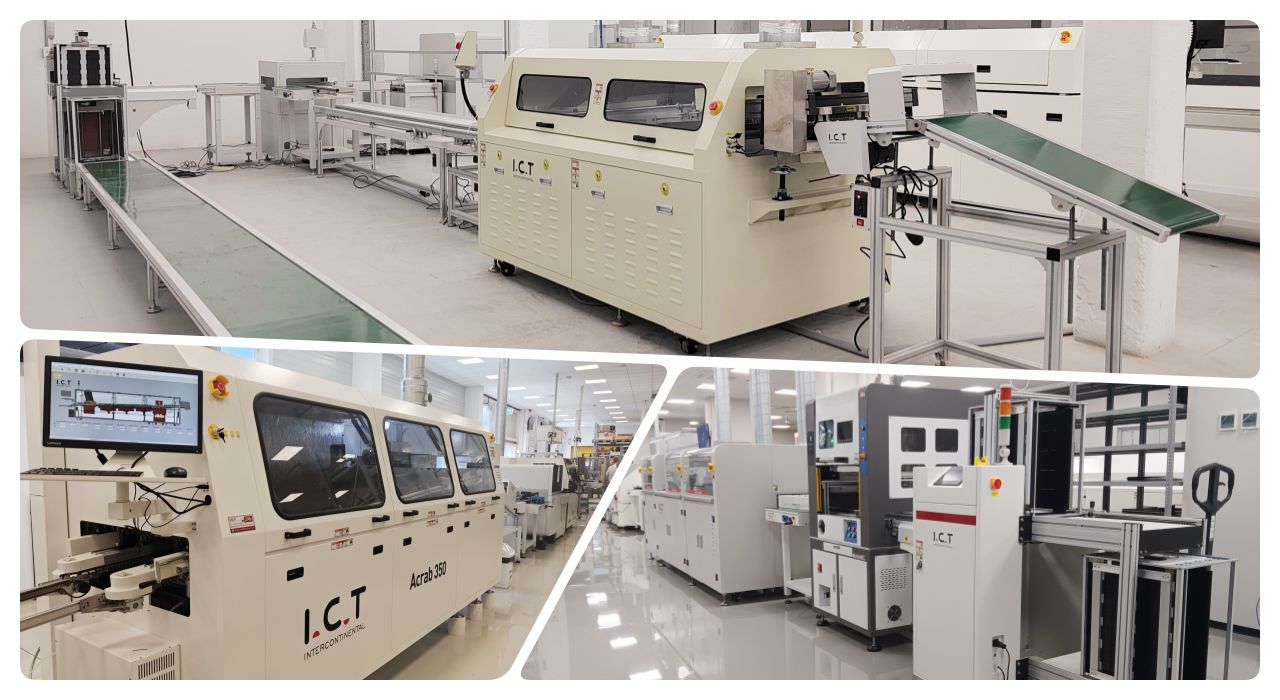

Standardní DIP výrobní linka s 6m vkládací linkou

Výrobní linka ICT DIP 01

3m vkládací čára * 3 → Wave Loader → Wave Soldering Machine → Wave Unloader

Kontaktujte nás pro další řešení DIP line >>>>

Popis produktu

Výroba vysoce kvalitních desek plošných spojů (PCB) zahrnuje intenzivní procesy, jako je přísná kontrola, přepracování, montáž a selektivní pájení. K řešení těchto problémů nabízí I.C.T plně automatický DIP výroba Čára. Tento systém je navržen tak, aby minimalizoval náklady, zvýšil přesnost a produktivitu a zjednodušil vaši výrobu a kontrolu PCB od začátku do konce.

DIP vkládací linka (manuální a automatická)

Ruční nebo automatizované zařízení vkládá součástky do předvrtaných otvorů na desce plošných spojů. Standardní DIP výroba linka typicky obsahuje tři 3 metry dlouhé vkládací linky, které zajišťují efektivní a přesné umístění součástí.

* Jedna nebo obě strany podél dopravníku.

* Tchajwanský motorový řetěz

* Standardní délka je 3 metry, s jedním pracovním místem na metr, celkem tři pracovní místa.

* 40w osvětlení, lampa od FSL, drát je 1,5⊃2;, ovládání podsekce.

PCB Wave Loader

Wave Loader je zodpovědný za automatický přenos desky plošných spojů s vloženými součástkami do vlnového pájecího stroje. Snižuje ruční ovládání a zlepšuje efektivitu výroby.

* Automatizované načítání desky plošných spojů, snížení ručního ovládání.

* Přesný proces pájení vlnou.

* Zlepšit efektivitu výroby.

Více podrobností >>

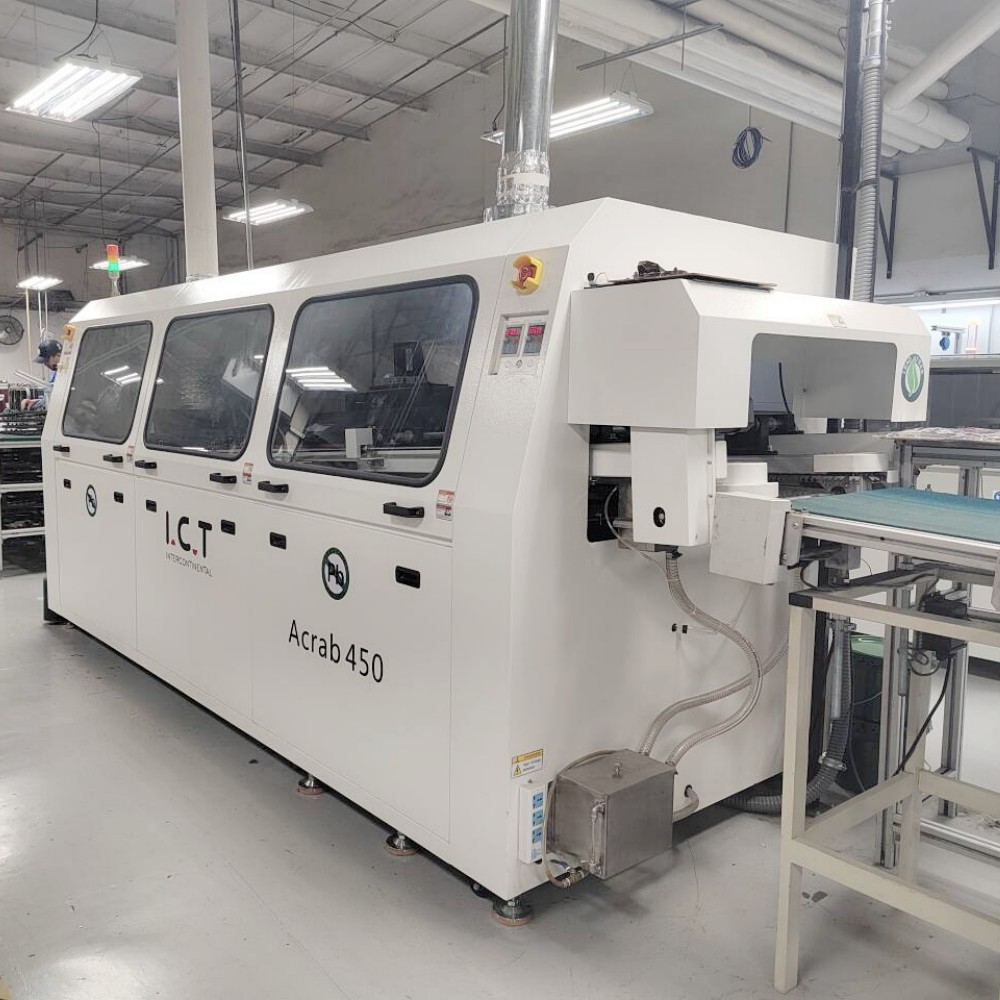

Vlnová páječka a selektivní vlnová páječka

Vlnová páječka

Selektivní vlnová páječka

Vlnové pájení je jedním ze základních zařízení výrobní linky DIP. Vlnovým pájením jsou kolíky součástky pevně spojeny s podložkou na desce plošných spojů průchodem desky plošných spojů skrz roztavený hřeben pájky. Tento proces je velmi důležitý, protože dokáže zpracovat více pájených spojů současně, což zajišťuje kvalitu a konzistenci pájených spojů pájení.

Kromě tradičního pájení vlnou může výrobní linka DIP zahrnovat také selektivní pájení vlnou. Tento proces se primárně používá pro komponenty nebo díly, které se potřebují vyhnout přímému kontaktu s vlnou, jako jsou komponenty již namontované pomocí technologie povrchové montáže (SMT), jako jsou zabalené čipy QFN.

Ve výrobní lince DIP doplňuje selektivní pájení vlnou tradiční pájení vlnou tím, že poskytuje flexibilitu pro splnění různých požadavků na montáž PCB.

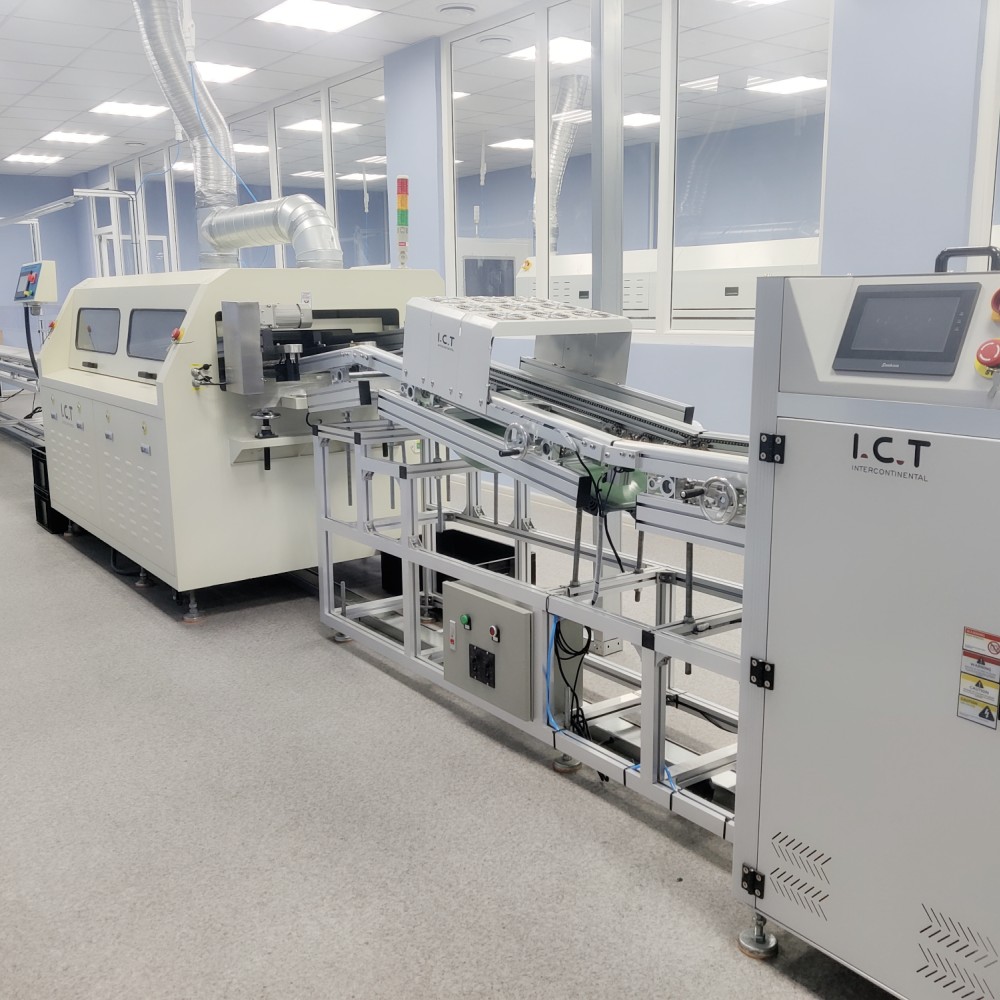

PCB Wave Unloader

Po pájení je dokončeno, DPS je přijata vlnovou páječkou a přenesena do dalšího procesu. Tím je zajištěno, že svařenou desku PCB lze bezpečně a rychle přesunout k dalšímu kroku pro následnou montáž nebo testování.

FAQ: DIP výrobní linka

Q: Co pro vás můžeme udělat?

A: Total SMT Machines a SMT / DIP / Coating Solution, profesionální technická podpora a servis.

Otázka: Jste obchodní společnost nebo výrobce?

Odpověď: K dispozici jsou služby OEM a ODM.

Otázka: Jaké je vaše datum dodání?

Odpověď: Termín dodání je asi 45 dní po obdržení platby, konkrétní čas závisí na objednávce.

Q: Proč si vybrat nás?

A: Přední dodavatel SMT v Číně; Pojištění obchodu na 560 000 USD+; Profesionální tým poprodejních služeb.

Otázka: Poskytujete poprodejní servis?

Odpověď: I.C.T poskytují komplexní poprodejní servis, včetně instalace, uvedení do provozu, školení a podpory údržby.

Otázka: Lze zařízení přizpůsobit?
