ICT-W2
I.C.T
| Množství: | |
|---|---|
| Bezolovnatý dvouvlnný pájecí stroj řady W
Bezolovnatá dvouvlnná páječka řady W od společnosti ICT je vyzrálý produkt, propracovaný rozsáhlým testováním na trhu a důvěryhodný zákazníky po celém světě. Toto dvouvlnné pájecí zařízení DIP vyniká svou dvouvlnnou technologií, která nabízí přesné pájení pro složité desky plošných spojů při zachování vynikajícího výkonu ohřevu a regulace teploty.
S maximální velikostí PCB 400 mm, kapacitou pájecí nádoby 180 kg a přenosovou výškou 750±20 mm je ideální pro bezolovnaté DIP dvouvlnné pájení. Jeho energeticky úsporný design snižuje náklady a splňuje normy CE, CCC a UL. ICT poskytuje globální instalaci, údržbu a školení a zajišťuje optimální výkon vaší výrobní linky.
| Funkce
Tento bezolovnatý DIP duální vlnový pájecí systém vybavený tryskami Japan Kuroda nabízí nastavitelnou atomizaci pro rovnoměrný a spolehlivý sprej. Řízení PLC umožňuje přesné řízení doby postřiku, rychlosti a průtoku FLUX s digitálním nastavením průtoku a šířky, které lze zaznamenat. Tento systém minimalizuje odpad a podporuje ekologické provozy.
Dvouvlnný pájecí stroj se vyznačuje jedinečným dvouvlnným systémem, který umožňuje přesné pájení součástí s průchozím otvorem a součástí pro povrchovou montáž. Tento design zajišťuje vysoce kvalitní spoje na komplexních deskách plošných spojů, což z něj činí vynikající volbu pro aplikace ponorných pájecích strojů. Nastavitelné vlny se přizpůsobí různým velikostem desek, což zvyšuje všestrannost a efektivitu výroby.
Bezpečnost je prioritou díky ochraně proti přehřátí třetí strany a několika bezpečnostním vrstvám, které zajišťují bezpečný provoz DIP dvouvlnného pájecího zařízení. Horizontální design ohřevu zabraňuje interferenci mezi zónami a poskytuje stabilní teplotní křivku, která je kritická pro citlivé elektronické sestavy.
| Seznam vybavení linky DIP
| Model | W4 | W3 | W2 |
| Rozměr: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Hmotnost (kg) | Cca 1500 kg | Cca 1200 kg | Cca 790 kg |
| Napájení | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Startup Power | 32kw | 24kw | 16kw |
| Provoz Power | 12kw | 9kw | 7kw |
| Řídicí systém | Plc | ||
| Stříkací systém | |||
| Způsob přenosu | Krokový motor | ||
| Tlak na stříkání | 0,25 MPa - 0,4 MPa | ||
| proudění luxů | 10--100 ml/min | ||
| Průměr výfuku | Φ200 mm | ||
| Kapacita výfuku | 25 m3/min | ||
| Předehřívací systém | |||
| Režim předehřívání | Horký vzduch | ||
| Režim ovládání | PID + SSR | ||
| Předehřívací zóna | 4 | 3 | 2 |
| Délka předehřívání | 1800 mm | 1600 mm | 1200 mm |
| Předehřev Temp. | (Pokojová teplota) -250°C | ||
| Doba zahřívání (min) | Cca 15min (nastavení 150°C) | ||
| Dopravní systém | |||
| Velikost PCB: DxW (mm) | Min:80x60mm; Max: 400 x 300 mm | ||
| Rychlost dopravníku | 0-2000 (mm/min) | ||
| Výška dopravníku | 750+/-20 (mm) | ||
| Prst | Dvojitý hákový dráp (standardní) | ||
| Ovládání šířky dopravníku | Ručně | ||
| Úhel dopravníku | 4~7 stupňů | ||
| Pájecí systém | |||
| Styl pájky | Mechanický motorový pohon | ||
| Materiál pájecí nádoby | Celý titan (standardní FT) | ||
| Teplota pájecí nádoby | 300 ° C. | ||
| Kapacita pájecí nádoby | Bezolovnatý 350 kg | Bezolovnatý 300 kg | Bezolovnatý 250 kg |
| Ostatní | |||
| Systém čištění prstů | Štětec | ||
| Seznam vybavení linky DIP

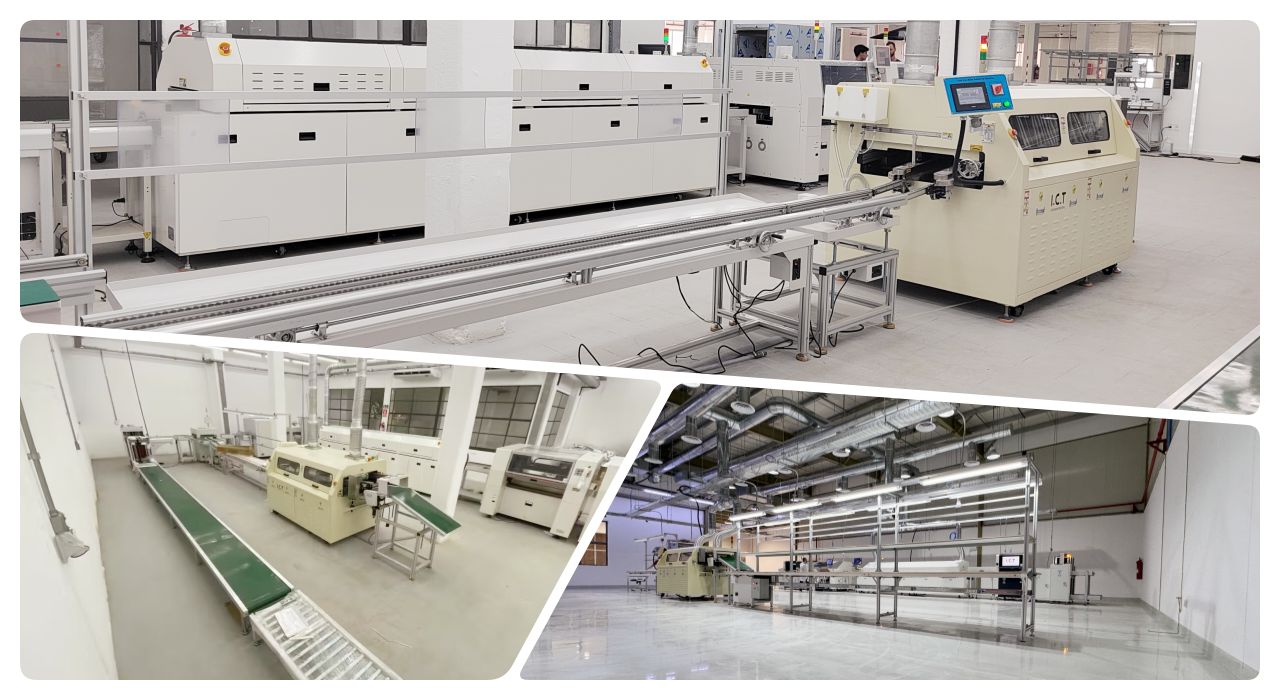

Naše výrobní linka DIP nabízí pokročilé nástroje pro efektivní a přesnou montáž DPS. Plně automatizovaná DIP linka zahrnuje DIP vkládací linku pro přesné umístění součástek, vlnový zavaděč pro hladký vstup PCB, vlnový vykladač pro bezpečný výstup a montážní pásovou linku pro finální kontroly. Tato vysoce kvalitní výrobní linka PCB DIP zajišťuje stabilní provoz, spolehlivé vkládání THT a nákladově efektivní montáž, splňující různé průmyslové potřeby. Díky modulárnímu designu a globální podpoře ze strany ICT zvyšuje produktivitu pro průchozí úkoly.
| Video o úspěchu zákazníka
V roce 2024 cestovali dva ICT inženýři do Uruguaye, aby pomohli výrobci inteligentních měřičů, jak je uvedeno ve videu s pozitivní zpětnou vazbou zákazníků. Video ukazuje vybavení včetně nakladačů desek, osazovacích strojů 471 a 481, Lyra622, AOI, rohových dopravníků, dvouvlnné páječky W2, spojovacích stanic, pásových linek rámů materiálu, válečkových linek a pracovních stolů s terčem. Klienti ocenili odbornost inženýrů a spolehlivý výkon stroje a zaznamenali zlepšenou efektivitu výroby u inteligentních měřičů.
| Odborné služby a školení
ICT nabízí rozsáhlé služby a školení pro dvouvlnnou páječku, včetně instalace, údržby a provozních pokynů. Naše globální síť inženýrů, která zahrnuje 72 zemí, poskytuje podporu na místě a přizpůsobená školení s cílem maximalizovat efektivitu. S 25 lety zkušeností a týmem 20 inženýrů dodáváme technické upgrady a optimalizace procesů. V našem závodě v Dongguanu o rozloze 12 000 m² zajišťujeme včasnou pomoc, díky čemuž je ICT spolehlivým partnerem pro potřeby bezolovnatého DIP dvouvlnného pájení.
| Ohlasy zákazníků
Zákazníci vysoce oceňují ICT inženýry pro jejich profesionální dovednosti a rychlé reakce, zejména při zámořské podpoře v Uruguayi. Dvouvlnný pájecí stroj je chválen pro svou stálou kvalitu a účinnost svařování, což je klíčová výhoda pro úlohy ponorných pájecích strojů. Naše robustní balení zajišťuje bezpečné doručení, zatímco naše rychlá reakce na technické problémy – často vyřešené během několika hodin – získává vysoké známky. Klienti oceňují naše inovativní řešení a považují ICT za důvěryhodného partnera v globální výrobě elektroniky.
| Certifikace kvality
Dvouvlnný pájecí stroj ICT je držitelem CE, RoHS, ISO9001 a několika patentů, což odráží shodu s globálními standardy bezpečnosti a kvality. Tyto certifikace, ověřené v naší pokročilé továrně o rozloze 12 000 m², zajišťují spolehlivost DIP dvouvlnného pájecího zařízení. Naše patentované technologie zvyšují odolnost a výkon a dávají zákazníkům jistotu při výběru ICT pro jejich výrobní potřeby.
| O ICT společnosti a továrně
ICT je lídrem ve výrobě elektroniky s vlastním výzkumem, vývojem a výrobou a zaměstnává velký tým, který se za 25 let rychle rozrostl. Náš průmyslový park o rozloze 12 000 m² v Dongguanu, který obsluhuje více než 1 600 klientů v 72 zemích, se vyznačuje přísnou kontrolou kvality a robustním systémem řízení a vyrábí špičkové jednotky dvouvlnných pájecích strojů. S osmi pobočkami a registrovaným fondem ve výši 30 milionů USD dodáváme inovativní řešení po celém světě. Náš závazek k dokonalosti podporuje klienty od nastavení až po optimalizaci, díky čemuž je ICT důvěryhodné jméno v oboru.
