| 3D SPI pájecí pasta inspekční stroj

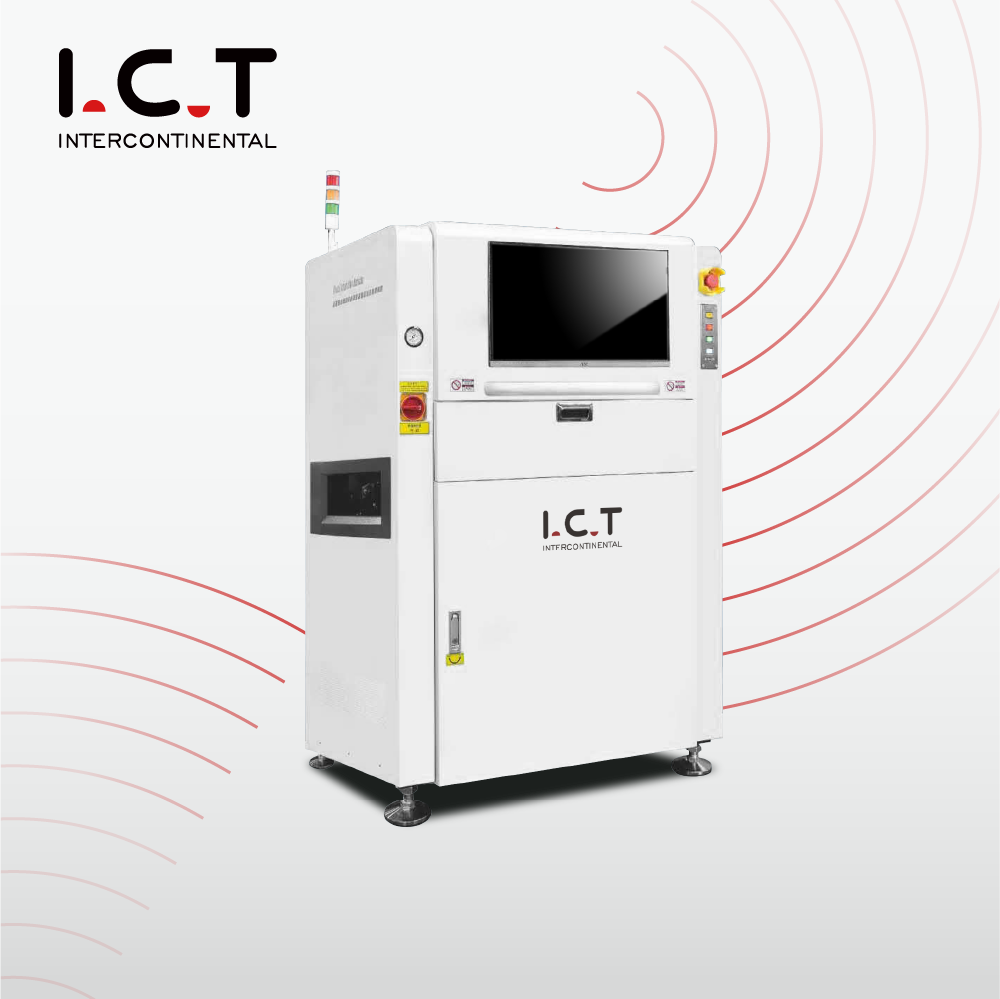

ICT-S510 online 3D SPI stroj na kontrolu pájecí pasty využívá pokročilou technologii PSLM PMP 3D modrého světla k poskytování skutečného trojrozměrného měření výšky, objemu, plochy a tvaru pájecí pasty. Vybavený 5M-pixelovou vysokorychlostní kamerou (12M volitelně) a profesionálním telecentrickým objektivem, zcela řeší problémy se stíny a náhodnými odrazy, které ovlivňují tradiční kontrolu. S přesností měření dosahující 0,67 μm a opakovatelností pod 1 μm pomáhá S510 výrobcům zachytit nedostatečnou pastu, přemostění, ofset a další kritické vady ihned po tisku. Tento 3D stroj pro kontrolu pájecí pasty SPI, ideální pro vysokorychlostní a vysoce přesné linky SMT, podporuje import Gerber, rychlé programování do 10 minut a standardní hlášení SPC, což z něj činí perfektní volbu pro moderní výrobu elektroniky.
| Funkce
ICT-S510 se vyznačuje konstrukcí zavěšení obloukového mostu s jednodílnou odlévanou konstrukcí a dvěma vysoce přesnými servomotory, které nezávisle řídí osy X/Y. V kombinaci s přesnými kluznými kolejnicemi a uzavřenými řetězy nádrží tato platforma zaručuje vynikající stabilitu i při vysokorychlostním provozu. Vibrace jsou minimalizovány, umístění kamery zůstává přesné a je zajištěna dlouhodobá spolehlivost – což vám dává pevný základ pro konzistentní, opakovatelné výsledky 3D kontroly na každé desce.
Systém vidění, poháněný 5M-pixelovou průmyslovou kamerou a originální technologií PSLM (Phase Shift Light Modulation), promítá vícesměrné programovatelné moaré proužky a vytváří přesné 3D rekonstrukce. Všestranně nastavitelné světelné zdroje a telecentrická optika zcela eliminují zkreslení barev a stínové efekty. Výsledkem je měření výšky (0–550 μm), objemu a tvaru na úrovni mikronů, a to i na složitých nebo lesklých součástech, což z něj dělá jeden z nejspolehlivějších strojů pro kontrolu pájecí pasty, které jsou dnes k dispozici.
Nové programy jsou vytvořeny za méně než 10 minut a změna linky trvá méně než 2 minuty. Intuitivní rozhraní Windows 10 zahrnuje výukovou navigaci, provozní protokoly, analýzu chyb a úplné hlášení SPC. Víceúrovňová uživatelská oprávnění a diagnostické funkce udržují vše jednoduché a bezpečné a umožňují operátorům jakékoli úrovně zkušeností dosáhnout maximální efektivity s minimálním školením.
| Specifikace Reflow pece
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Seznam vybavení linky SMT
Naše vysoce kvalitní výrobní linka PCBA obsahuje pokročilé vybavení pro efektivní a přesnou montáž PCB. Plně automatizovaná linka SMT zahrnuje zavaděč, automatickou tiskárnu pro přesné nanášení pájecí pasty, zařízení pro přesné umístění součástek, přetavovací pec pro spolehlivé pájení a systém AOI pro důkladnou kontrolu defektů. Tato vysoce kvalitní výrobní linka PCBA zajišťuje hladký provoz, vysokou spolehlivost a nízkonákladovou montáž SMT, splňující různé průmyslové požadavky.
| Video o úspěchu zákazníka
ICT nedávno dokončilo zámořskou instalaci a podporu FAT pro dvě kompletní linky SMT u předního severoamerického výrobce kosmetických přístrojů. Naši inženýři úspěšně nasadili a optimalizovali laserové označovací stroje, SMT tiskárny s ICT-S510 3D SPI strojem na kontrolu pájecí pasty, osazovací stroje Panasonic, přetavovací pece Heller, systémy AOI, dopravníky, stroje na čištění PCBA a automatické zásobníky pájecí pasty. Celá linka prošla přísným továrním akceptačním testováním při prvním spuštění, což znovu prokázalo, že ICT dodává řešení na klíč, která perfektně fungují od prvního dne.
| Profesionální globální školení a podpora
ICT poskytuje kompletní podporu životního cyklu včetně instalace na místě, odborného školení, rychlé dodávky náhradních dílů, vzdálené diagnostiky a pravidelných návštěv optimalizace procesů kdekoli na světě. Náš globální servisní tým a 8 poboček zajišťuje, že doba odezvy se měří v hodinách, nikoli dnech, takže váš stroj na kontrolu pájecí pasty 3D SPI zůstává na špičkovém výkonu bez starostí.
| Chvála zákazníka
Zákazníci opakovaně chválí naše inženýry za jejich odbornost a rychlé řešení problémů během instalace a poprodejní podporu. Milují výjimečnou přesnost detekce ICT-S510, pečlivé exportní balení, které je vždy doručeno bez poškození, a naši bleskově rychlou reakci, kdykoli je potřeba pomoc.
| Naše certifikace
ICT je držitelem certifikací CE, RoHS, ISO9001 a mnoha patentů na technologii 3D měření. Každý stroj na kontrolu pájecí pasty 3D SPI je vyroben a testován v rámci přísných systémů řízení kvality, aby byla zaručena bezpečnost, ekologická shoda a dlouhodobá spolehlivost.
| O nás a továrně
Společnost ICT byla založena v roce 2012 a vlastní kompletní výzkumná, vývojová a výrobní zařízení o rozloze 12 000 m² s 89 zaměstnanci včetně 20 zkušených inženýrů. S více než 30 miliony dolarů základního kapitálu a rychlým ročním růstem hrdě obsluhujeme více než 1 600 zákazníků v 72 zemích. Každá továrna dodržuje přísné testovací postupy a kompletní systémy řízení kvality, aby mohla poskytovat prvotřídní řešení SMT, kterým můžete důvěřovat.
