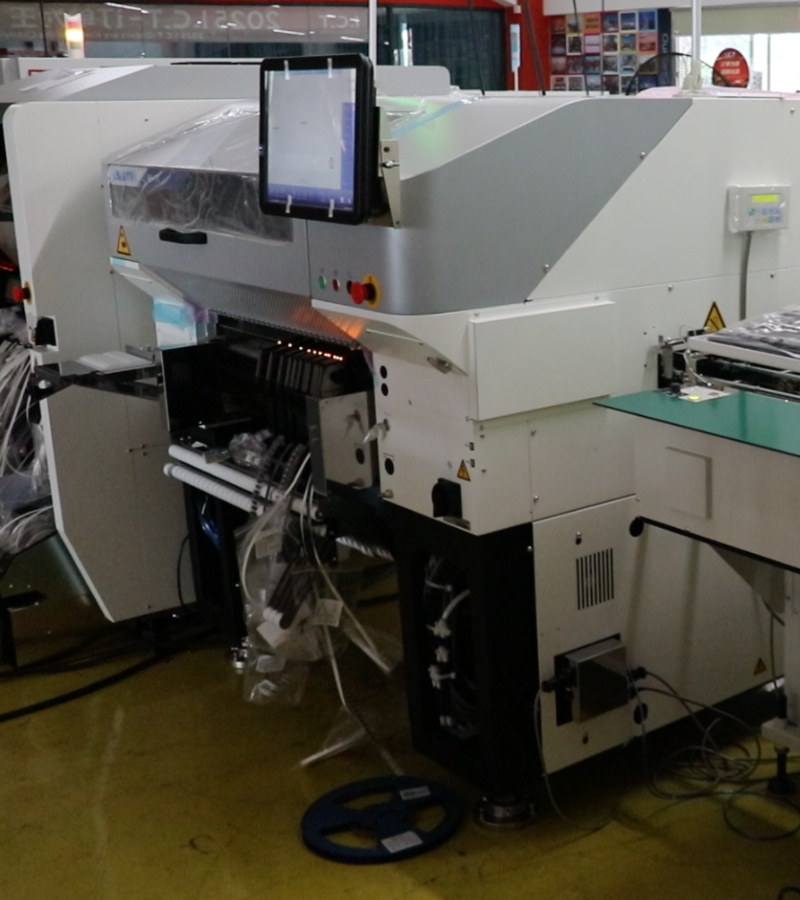

RS-1R
JUKI
| Množství: | |
|---|---|
| Automatický montážní stroj LED žárovek SMT
Továrny potřebují rychlost a přesnost. JUKI Pick and Place Machine poskytuje obojí. Bezchybně montuje malé čipy i velké díly na desky. Stroje pracují v modulech. Uživatelé přidávají nebo mění jednotky s rostoucí výrobou. Vision kamery kontrolují každou součást v reálném čase. Nastavení je jednoduché. Programování zabere málo času. Úzký design se hodí do stísněných prostor. ICT pomáhá od prvního plánu až po každodenní provoz. Linky zůstávají hladké. Výstup zůstává vysoký. Tato řada dobře slouží výrobcům LED žárovek a dalším velkoobjemovým závodům. Výsledky se dostaví rychle a čistě.
| Funkce modelu JUKI Pick and Place Machine

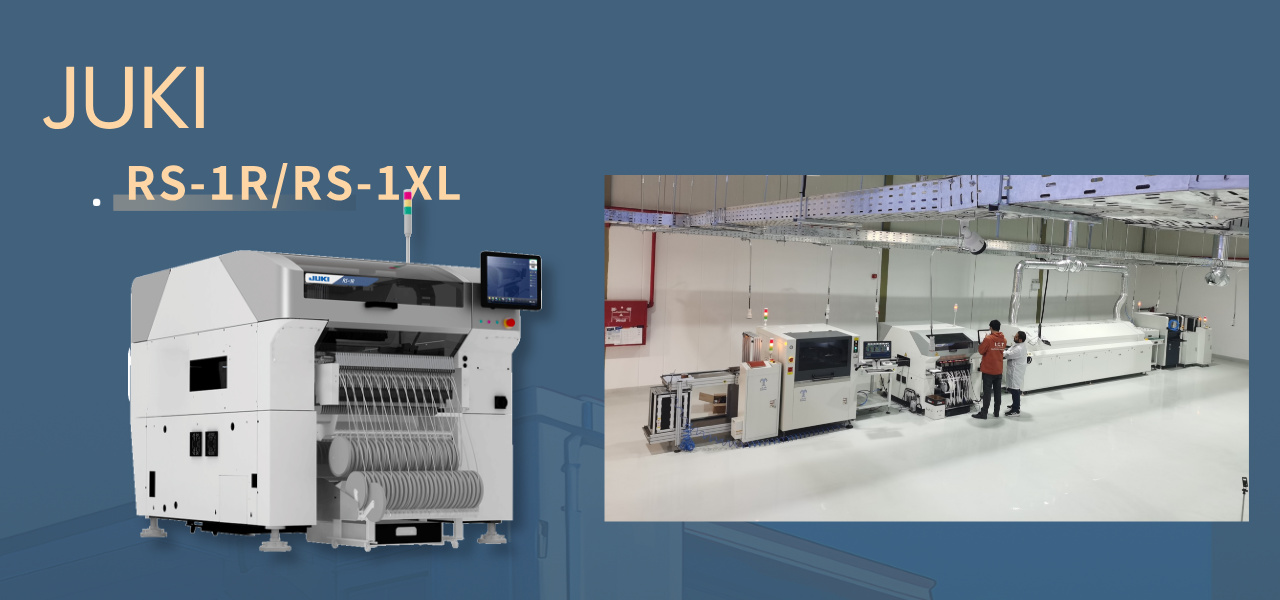

Vlastnosti řady RS-1R / RS-1XL
RS-1R běží rychlostí 47 000 CPH. Umisťuje díly s přesností ±35 µm. Desky dosahují rozměrů až 650 × 370 mm nebo širší na RS-1XL na 650 × 560 mm. Hlava Takumi se nastavuje za chodu. Zvládá liché tvary a smíšené šarže. Podavače dosahují 112. Výměna je rychlá. Vision rychle najde špatné značky. Force control chrání tenké desky. Tyto modely se hodí na flexibilní linie. Spárují se s vysokorychlostními jednotkami. LED panely a standardní desky běží vedle sebe. Prostoje klesají. Výnos stoupá.

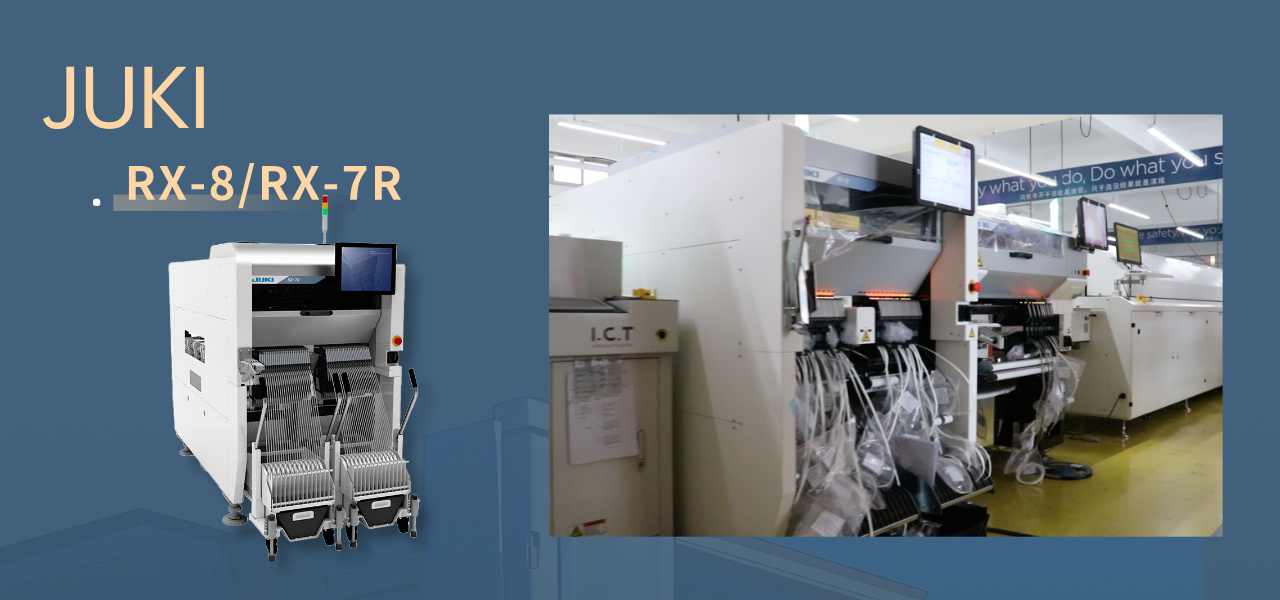

Vlastnosti řady RX-7R / RX-8
Rychlost je zde síla. RX-7R dosahuje 75 000 CPH. RX-8 dosahuje s novou hlavou P20 100 000 CPH. Oba zůstávají úzké při šířce 998 mm. Bez chyby umístí 03015 žetonů. Paralelní hlavy spolupracují. Vision využívá koaxiální světlo pro čistý obraz. Režim nízkého nárazu chrání křehké části. Datové toky mezi stroji. Špatné značky procházejí proti proudu. Úrovně komponent zůstávají plné. Tyto jednotky vedou v dílech na metr čtvereční. Nejlépe na nich běží velkoobjemová práce na malých čipech, jako jsou mobilní telefony nebo ovladače LED.
| Specifikace
| Parametr | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Rychlost umístění (optimální CPH) | 47 000 | 42 000 | 75 000 | 100 000 |
| Maximální velikost desky (mm) | 650 × 370 (jednoduchý/dvojitý) | 650 × 560 | 510 × 450 (jeden jízdní pruh) | 510 × 450 (přibližně) |
| Minimální velikost desky (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Výška součásti (max mm) | 25 | 25 | 3-10,5 (závisí na hlavě) | 3 |
| Nejmenší součást | 0201 (metrické) | 0201 (metrické) | 03015 (metrické) | 0201 (přibližně 0,4×0,2 mm) |
| Největší součást (mm) | 74 čtverečních / 150×50 | 74 čtverečních / 150×50 | 25 čtverečních | 5 čtverečních |
| Vstupy podavače (max.) | 112 | 112 | 76 | 56 (cca) |
| Přesnost umístění | ±35µm (Cpk ≥1) | ±35µm (Cpk ≥1) | ±40 µm (přibližně) | Vysoká přesnost (vize) |
| Šířka stroje (mm) | 1 500 (cca) | 2 109 | 998 | 998 |
| Typ hlavy | Takumi inline hlava | Takumi inline hlava | Paralelní rotační hlavy (P16S) | Rotační hlava P20 |

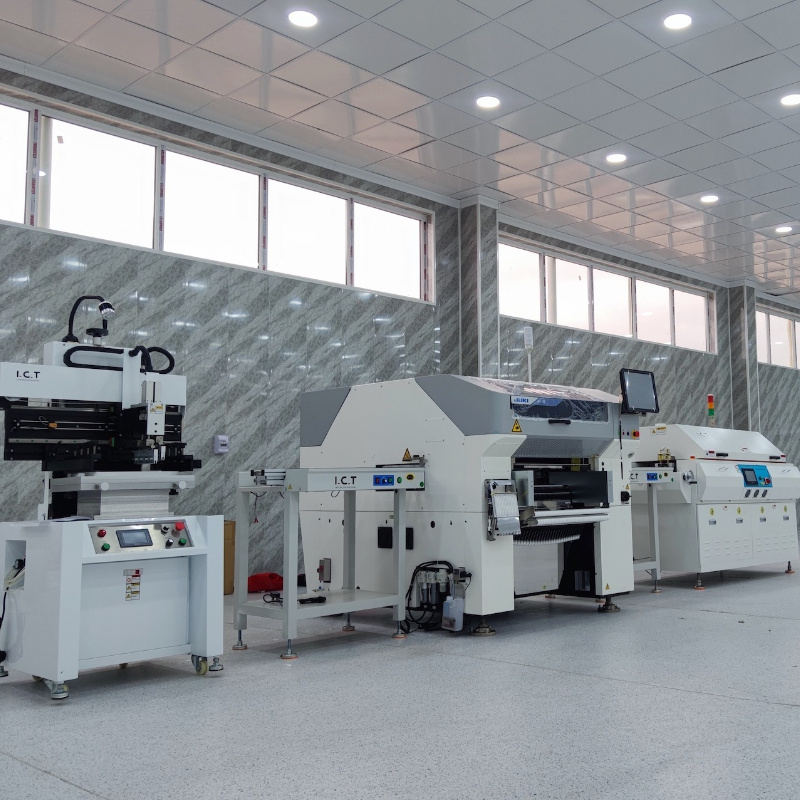

| Seznam vybavení linky SMT
ICT vytváří pevné linky PCBA, které vydrží. Vakuový nakladač vtahuje desky čisté. Tiskárna klade pastu rovnoměrně a přesně. JUKI Pick and Place Machine nastaví každý čip tam, kam má. Vícezónové přetavení zajišťuje silné pájky. AOI si všimne každé chyby, než odejde. Dopravníky jsou pevně spojeny. Buffery udržují tok stabilní. Výnos šplhá vysoko. Náklady zůstávají nízké. Žádné slabé články. Linky běží tvrdě pro automobilový výkon a práci s LED žárovkami. Desky jsou připraveny pro skutečný svět. Stojíme za celým systémem.
| Název produktu | Účel v řadě SMT |
|---|---|
| Linka SMT | Kompletní výrobní linka Full-Auto SMT na klíč pro vaše pole |
| PCB dopravník | Automaticky načte holé PCB do linky. |
| Tiskárna pájky | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Aoi stroj | Kontroluje pájené spoje a vady umístění. |
| Video o úspěchu zákazníka
Jeden zákazník vyrábí napájecí zdroje pro automobily. Video ukazuje jejich plné SMT a DIP linky při práci. Desky vstupují čisté přes vakuový nakladač. Vložit otisky perfektní. JUKI Pick and Place Machine plní desky rychle a přesně. Reflow pece vytvrzují tuhou pájku. AOI kontroluje každý spoj. Dopravníky pohybují desky hladce. Chladicí stanice a nárazníky drží krok. Na straně DIP jsou části s průchozími otvory opatřeny vlnovou pájkou. Ploutve otáčejí prkna. Funkce ICT testů. Zákazník mluví přímo: vše se propojuje, nic se nezastavuje, kvalita zůstává vysoká. Záběry jsou čisté od začátku do konce. Výstup splňuje náročné standardy automobilů bez zpoždění.
| Servis a podpora školení
ICT posílá inženýry na místo. Instalují JUKI Pick and Place Machine a testují každou funkci. Školení je praktické. Operátoři se učí programování, každodenní kontroly a rychlé opravy. Vzdálené odkazy řeší problémy během hodin. Plány údržby udržují stroje rok co rok ostré. Studujeme každý řádek a navrhujeme lepší tok. Upgrady jsou snadné. Globální kanceláře znamenají, že pomoc dorazí rychle, kamkoli na světě. Zákazníci běží plnou rychlostí bez dlouhých zastávek. Důvěra se buduje od prvního dne. Výroba zůstává silná.
| Zpětná vazba od zákazníka
Klienti mluví na rovinu. Mají rádi naše inženýry, kteří dorazí připraveni a rychle opraví. JUKI Pick and Place Machine si získává respekt za stálou rychlost a málo chyb. Balení je pečlivé; stroje se dostanou na bezpečná místa. Otázky získávají odpovědi rychle, často ve stejný den. Služba je blízko i přes oceány. Linky jezdí déle s menšími problémy. Počet výstupů stoupá. Zákazníci říkají, že celý balíček – stroj, lidé, podpora – přináší skutečnou hodnotu každé směně. Důvěra roste s každou správně odvedenou prací.
| Certifikace a standardy
Každý JUKI Pick and Place Machine nese silné známky. CE ukazuje, že splňuje evropská bezpečnostní pravidla. RoHS dokazuje, že uvnitř nejsou žádné škodlivé materiály. ISO9001 kontroluje kvalitu od začátku až po odeslání. Několik patentů chrání hlavy a zrakové systémy. Tyto dokumenty znamenají, že stroje jsou bezpečné pro pracovníky, šetrné k zemi a vyrobené tak, aby vydržely. Zákazníci nakupují s důvěrou. Globální standardy jsou bez pochyby splněny.
| O ICT společnosti a továrně
ICT provozuje vlastní výzkumné týmy. Nové nápady se rychle mění ve skutečné stroje. Vše vyrábíme ve velkých moderních závodech. Přísné testy probíhají na každém kroku. Počet zaměstnanců stabilně roste. Kanceláře se každý rok otevírají ve více zemích. Naše linky využívá více než 1600 zákazníků v 72 zemích. Růst pochází z pevné práce a jasných výsledků. Kvalitní systémy hlídají každý díl. JUKI Pick and Place Machine zanechá podlahu připravenou pro náročné každodenní použití. Jsme silným partnerem po celém světě.
