Sítotiskárna SMT zlepšuje efektivitu při sestavování desek plošných spojů rychlým a přesným tiskem.
A. Zajišťuje vysokou přesnost opakování pro konzistentní tisk.
b. Podporuje tisk lepidlem pro zvýšení flexibility výroby.
C. Automaticky upravuje tlak stírací lišty pro optimální výsledky.
d. Čistí šablony suchým, mokrým a vakuovým režimem.
E. Nabízí rychlé umístění PCB pomocí multifunkčního systému.
F. Poskytuje odbornou instalaci a školení ICT inženýry.
G. Poskytuje tlakovou zpětnou vazbu v reálném čase pro lepší kontrolu.
ICT-5151
I.C.T
| Množství: | |
|---|---|
| ICT-5151 tiskárna SMT obrazovky
Sítotiskárna ICT-5151 SMT je nejlepší volbou pro efektivní SMT tisk, zpracovává velikosti desek plošných spojů od 50x50mm do 510x510mm a šablonové rámečky až do 737x737mm. S dobou cyklu pod 7 sekund nabízí rychlou produkci a vysokou opakovatelnost, ideální pro elektroniku, jako jsou LED a LCD TV. Mezi funkce patří automatická kalibrace desky plošných spojů, nastavitelný tlak stěrky a separace šablon pomocí více metod pro čisté a přesné tisky. Stroj se snadno integruje se standardy SMEMA a zahrnuje možnosti jako 2D inspekce a vakuové systémy. ICT podporuje zákazníky kompletním nastavením a školením a zajišťuje hladký provoz. Tato sítotiskárna SMT zvyšuje produktivitu a splňuje různé potřeby moderní výroby.

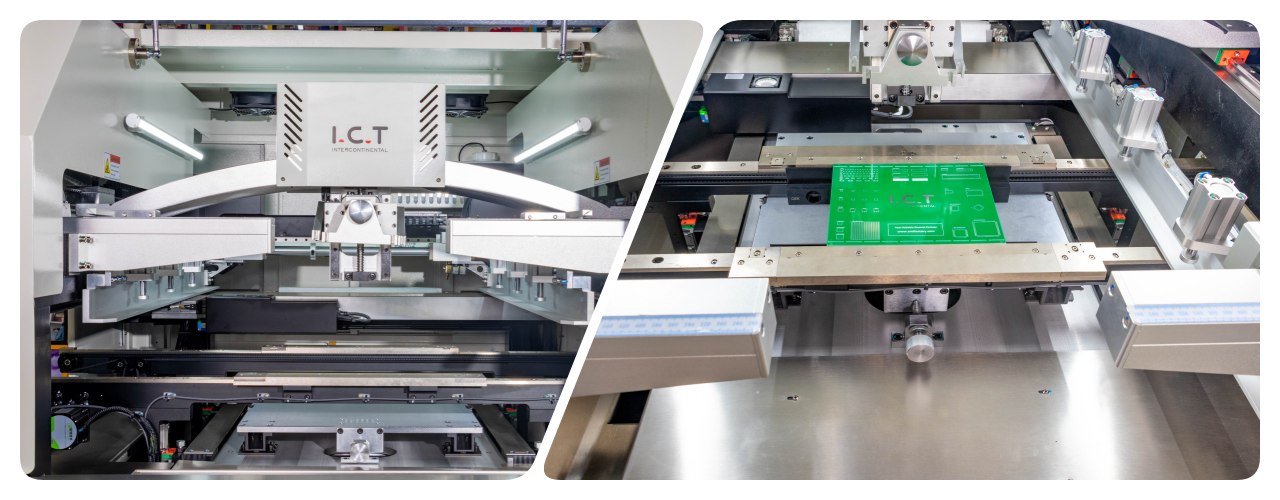

| Funkce

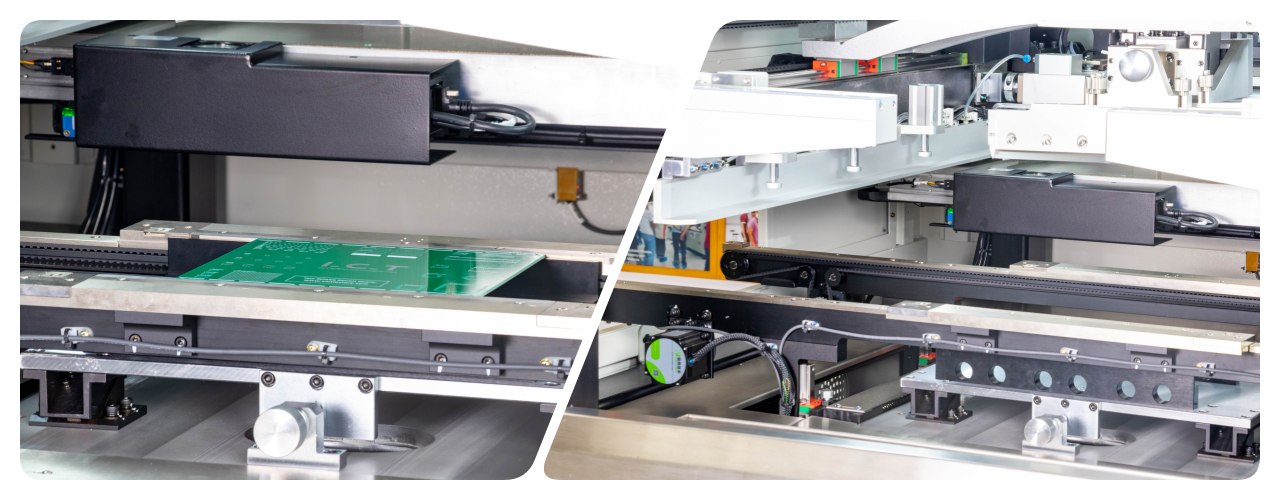

Sítotiskárna ICT-5151 SMT se může pochlubit přesností opakovaného polohování ±0,01 mm a přesností tisku ±0,0125 mm, což pokaždé zajišťuje konzistentní výsledky. Tato přesnost je nezbytná pro vysoce kvalitní montáž desek plošných spojů, zejména pro komplexní elektroniku, jako jsou LED diody a součásti vozidel. Stroj využívá pokročilé ovládání motoru a stabilní kluzné kolejnice k udržení přesnosti během provozu. Tato funkce snižuje chyby, šetří čas a náklady výrobců. Ať už jde o malé nebo velké dávky, tiskárna poskytuje spolehlivý výkon, což z ní dělá důvěryhodný nástroj v řadách SMT.
Tato sítotiskárna SMT je vybavena automatickým systémem nastavení tlaku stěrky pro dokonalé výtisky. Nezávisle vyvinutá závěsná tisková hlava vyrovnává tlak v reálném čase a přizpůsobuje se různým typům desek plošných spojů a potřebám pájecí pasty. To zajišťuje rovnoměrné nanášení a zabraňuje poškození jemných desek. Mechanismus zpětné vazby systému umožňuje rychlé úpravy a zvyšuje efektivitu. Tato funkce je ideální pro výrobní linky zpracovávající různé produkty, jako jsou LCD televizory a STB, zvyšuje kvalitu výstupu a snižuje manuální úsilí.

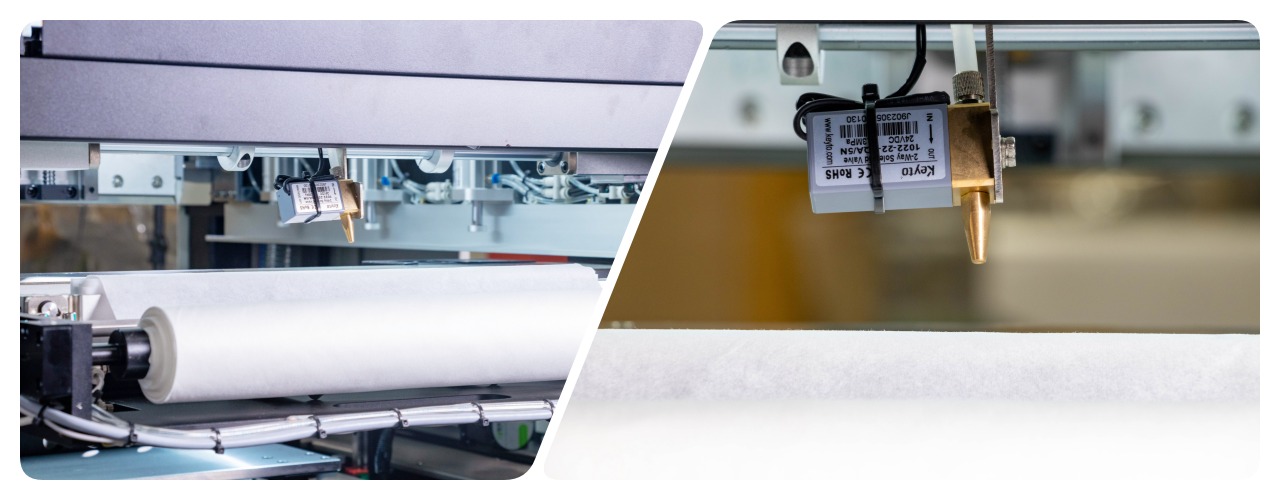

ICT-5151 nabízí všestranný čisticí systém se suchým, mokrým a vakuovým režimem pro šablony. Samostatné čisticí části a silný výfukový motor zajišťují účinné odstranění zbytků při zachování kvality tisku. Unikátní sprejový systém nanáší čisticí roztok rovnoměrně shora dolů, zatímco software řídí spotřebu alkoholu a papíru, aby se šetřil materiál. Tato funkce podporuje nepřetržitý provoz, zásadní pro velkoobjemovou produkci položek, jako je elektronika pro rodinné kino. Udržuje tiskárnu ve špičkovém stavu s minimálními prostoji.
| Specifikace
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Velikost rámu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Velikost PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Směr přepravy | Levé pravice; Pravý levý; Levý levý; Pravé pravice | ||
| Podpůrný systém | Magnetický kolík/nahoru-down tabulka upravená/podpůrná blok | ||
| Upínací systém | Boční upínání (vakuová tryska, automatizační zatahovací tlak Z je volitelný) | ||
| Hlava tiskárny | Dvě nezávislé motorizované tiskové hlavy | ||
| Typ stěrky | Nerezová ocel (standardní), plast | ||
| Čisticí systém | Suché, mokré, vakuum | ||
| Inspekce | 2D kontrola (standardní) | ||
| Napájení | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontroly | Ovládání PC | ||
| Dimenze (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Velikost rámu (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Velikost PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenze (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.

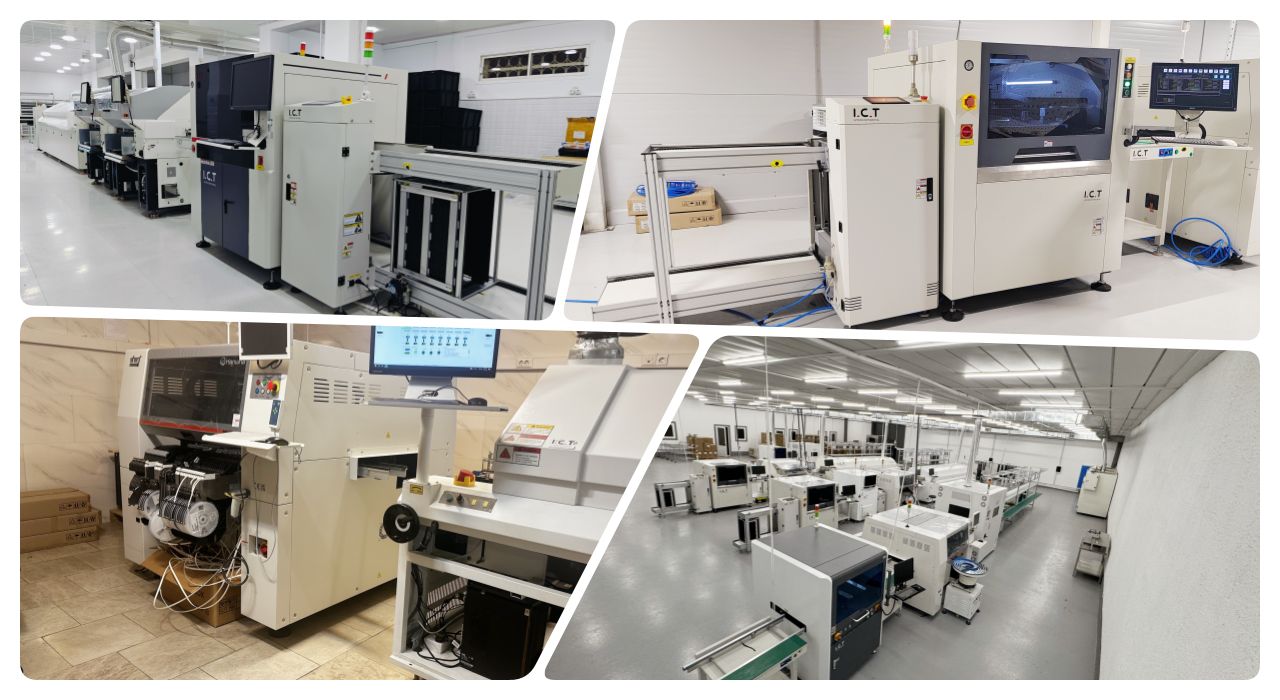

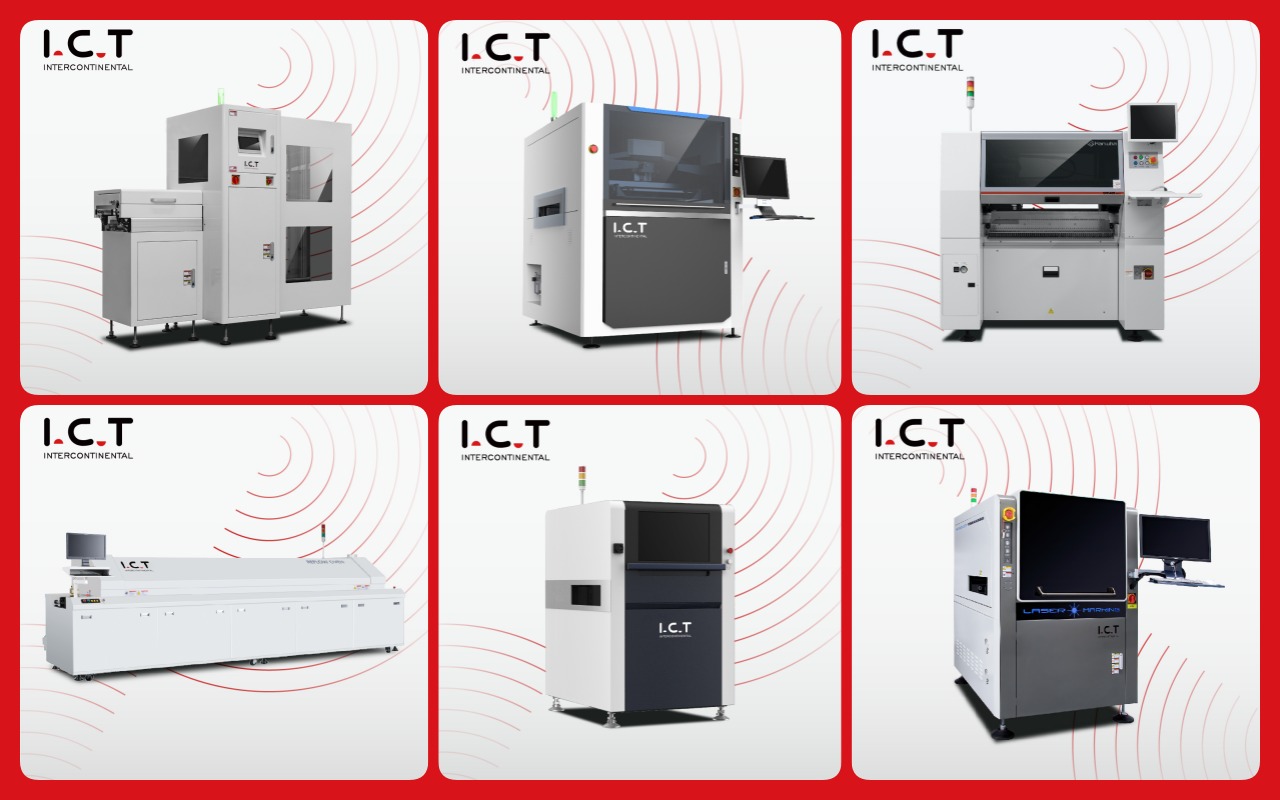

| Seznam vybavení linky SMT
Naše vysoce kvalitní výrobní linka PCBA obsahuje pokročilé vybavení pro efektivní a přesnou montáž PCB. Plně automatizovaná linka SMT zahrnuje zavaděč, automatickou tiskárnu pro přesné nanášení pájecí pasty, zařízení pro přesné umístění součástek, přetavovací pec pro spolehlivé pájení a systém AOI pro důkladnou kontrolu defektů. Tato vysoce kvalitní výrobní linka PCBA zajišťuje hladký provoz, vysokou spolehlivost a nízkonákladovou montáž SMT, splňující různé průmyslové požadavky.
| Název produktu | Účel v řadě SMT |
|---|---|
| Nakladač PCB | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Aoi stroj | Kontroluje pájené spoje a vady umístění. |
| Stroj SPI | Kontroluje výšku a kvalitu pájecí pasty. |
| Zařízení sledovatelnosti | Zaznamenává a sleduje výrobní data: Laserový značkovací stroj /Label Mounter/ Inkjet Printer |

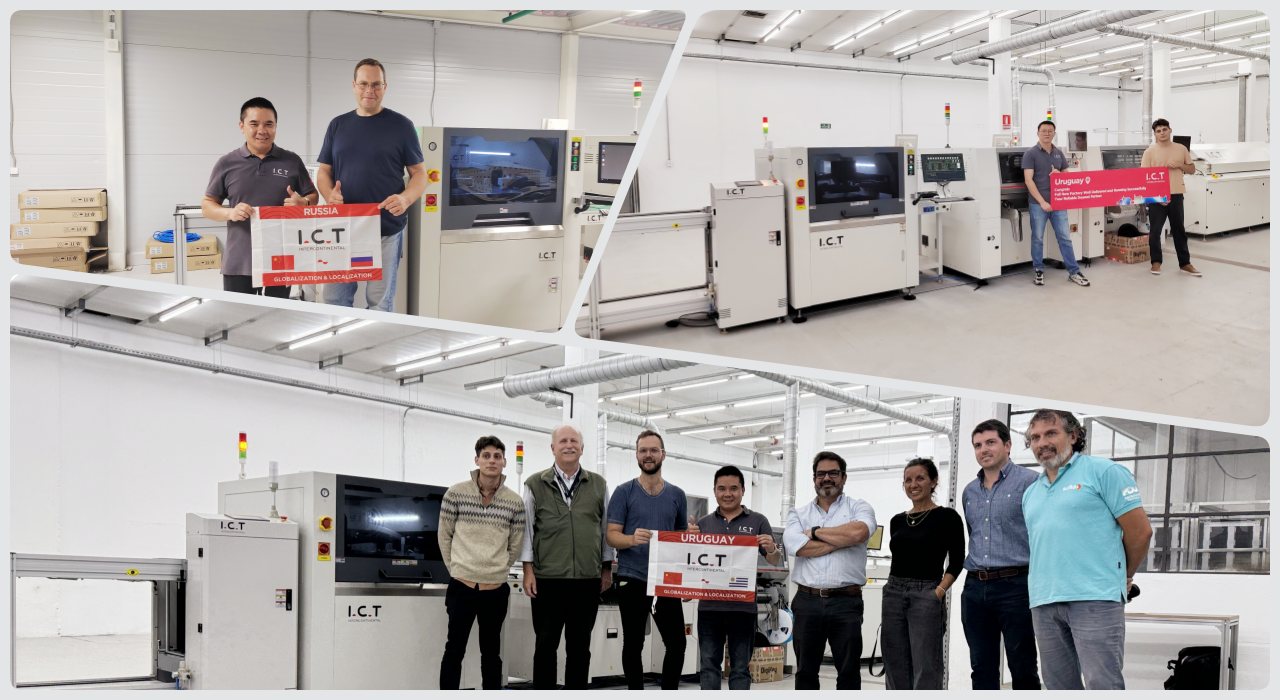

| Video o úspěchu zákazníka
V roce 2025 cestovali ICT inženýři do továrny klienta, předního výrobce domácího LED osvětlení, aby poskytli instalační a školicí služby. Klient potřeboval plně automatickou SMT linku s 13 stroji o rozpětí 29 metrů, ale jejich prostor byl omezen na 21 metrů na délku a 5 metrů na šířku. ICT navrhlo uspořádání ve tvaru U, osazení linky do délky 16 metrů a šířky 2,7 metru, splňující požadavky klienta. Po dvou dnech instalace a ladění, po kterých následovalo šest dní školení zařízení a technické podpory, byl projekt úspěšně dodán. Toto řešení předvedlo schopnost ICT přizpůsobit a optimalizovat výrobní linky a zajistit, aby klientská výroba LED běžela hladce s odborným vedením.
| Servis a podpora školení
ICT poskytuje komplexní služby a školení, které zajistí, že vaše sítotiskárna SMT bude fungovat co nejlépe. Náš tým odborníků nabízí instalaci, údržbu a technickou podporu na míru vašim potřebám. Provádíme podrobná školení, naučíme vaše zaměstnance efektivně používat a udržovat stroj, včetně nastavení, provozu a řešení problémů. S více než 25 lety zkušeností optimalizujeme váš výrobní proces a přizpůsobíme se vašim konkrétním cílům. Naše globální síť 8 poboček zajišťuje rychlou odezvu a nepřetržitou asistenci. Důvěřujte ICT, že zajistí hladký chod vaší linky s profesionální péčí a nepřetržitou podporou.
| Chvála zákazníka
Zákazníci milují odbornost a obětavost našich inženýrů a chválí jejich jasné vedení při nastavování. Obdivují přesnost a spolehlivost sítotiskárny SMT a označují ji za zásadní změnu ve výrobě. Naše bezpečná, dobře zabalená přeprava získává vysoké známky za ochranu zařízení během přepravy. Klienti také oceňují naše rychlé reakce na problémy, rychlé řešení problémů, abychom minimalizovali prostoje. Tato důvěra odráží závazek ICT poskytovat kvalitní služby a podporu.
| Certifikace a standardy
ICT je držitelem prestižních certifikací včetně CE, RoHS, ISO9001 a mnoha patentů, které zajišťují nejvyšší standardy. Tyto pověření odrážejí náš závazek k bezpečnosti, péči o životní prostředí a řízení kvality ve výrobě. Značka CE zaručuje shodu s evropskými bezpečnostními pravidly, zatímco RoHS zajišťuje ekologickou výrobu. Certifikace ISO9001 zdůrazňuje naši přísnou kontrolu kvality a patenty předvádějí naše inovativní návrhy. Důvěřujte certifikované dokonalosti ICT pro spolehlivá řešení SMT.

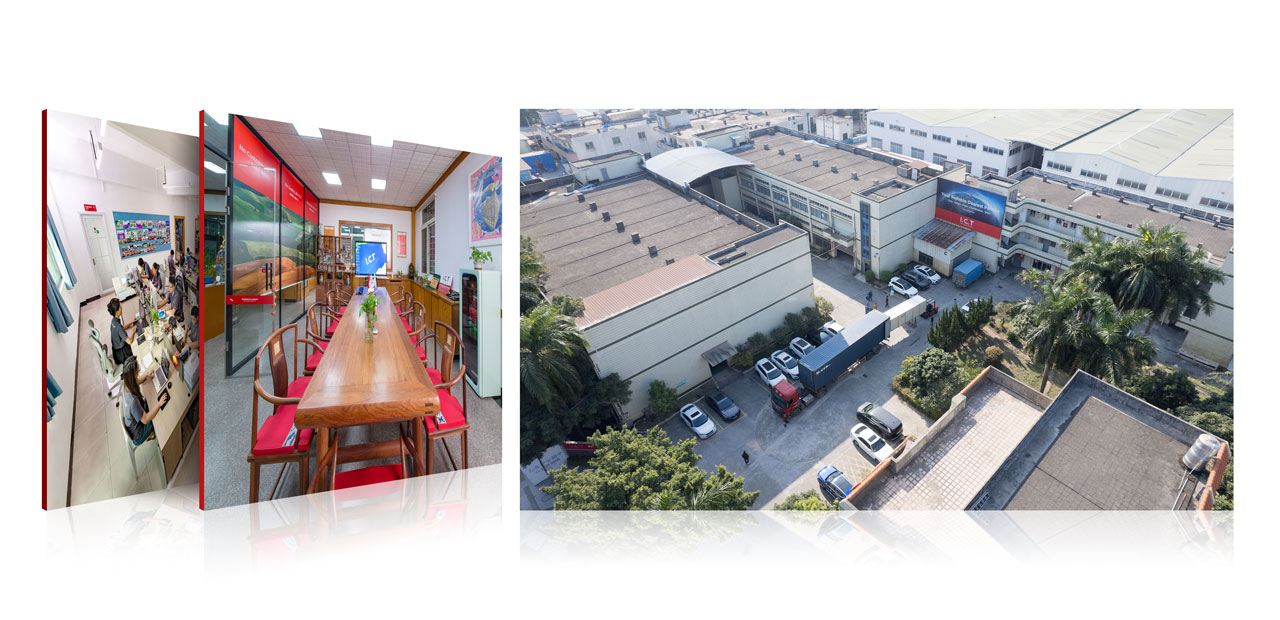

| O ICT společnosti a továrně
ICT je přední poskytovatel řešení pro elektronická zařízení s vlastním výzkumem, vývojem a výrobou. Společnost byla založena v roce 2012 a rychle se rozrostla, zaměstnáváme 89 zaměstnanců na 12 000 m², s 20 inženýry a 8 pobočkami po celém světě. Sloužíme více než 1600 zákazníkům v 72 zemích a nabízíme řešení SMT na míru. Naše továrna se vyznačuje přísnými testovacími procesy a robustním systémem řízení kvality, který zajišťuje, že každá sítotiskárna SMT splňuje vysoké standardy. S registrovaným fondem ve výši 30 milionů USD pokračujeme v inovacích a rozšiřování, dodáváme spolehlivé produkty po celém světě při zachování vynikající kontroly kvality.
