Používáte AOI ve výrobě PCB, abyste se ujistili, že vaše desky s tištěnými obvodmi jsou dobře a fungují správně. AOI znamená automatickou optickou kontrolu. Používá speciální kamery a počítačové programy k nalezení problémů během kontrol. Studie ukazují, že AOI může omezit chyby při výrobě PCB až o 40%. Může také najít problémy více než 95% času. To vám pomůže získat lepší desky, potřebujete méně oprav a dokončit práci rychleji. Skutečným příkladem je stroj I.ct SMT AOI , stejně jako inspekční stroj AOI . Ukazuje, jak AOI pomáhá zlepšit rady a zrychluje práci na lince.
· AOI používá kamery a software k rychlému nalezení problémů na deskách s obvody. Pomáhá to zachytit chyby brzy.
· Zlepšuje kvalitu tím, že naleznete věci, jako jsou chybějící díly, špatné pájecí klouby a poškození povrchu. Je správné více než 95% času.
· Používání AOI šetří peníze snížením přepracování, odpadu a pracovních nákladů. Často se platí za 14 až 18 měsíců.
· AOI zrychluje výrobu tím, že každou hodinu kontroluje stovky nebo tisíce desek. To je mnohem rychlejší než ruční kontrola.
· Následující pravidla, jako je IPC-A-610 s AOI, staví důvěru. To také zajišťuje, že desky jsou vždy vysoce kvalitní.
· Advanced AOI má funkce jako 3D zobrazování a strojové učení. Tito pomáhají najít více problémů a řešit nové výzvy.
· AOI funguje nejlépe, když se používá s jinými testy, jako je rentgen a testování v okruhu. To poskytuje úplnou kontrolu desky.
· Pravidelnou údržbu, mít jasná inspekční pravidla a provozovatelé školení způsobují, že AOI fungují lépe a poskytují lepší výsledky.
AOI používáte ve výrobě PCB ke kontrole vašich desek . AOI znamená automatizovanou optickou kontrolu. Tato technologie používá fotoaparáty a speciální světla k pořizování jasných fotografií vašich desek pro tištěné obvody. Systém pak používá počítačové programy k hledání chyb porovnáním obrázků s dokonalým příkladem nazývaným A „Golden Board. Některé pokročilé stroje AOI, jako je I.CT-AI-5146 , používají kamery s hlubokým učením a s vysokým rozlišením k nalezení i drobných vad. Tyto stroje mohou také použít 3D zobrazení ke kontrole výšky pájených kloubů a komponent , a ujistit se, že je vše na správném místě.
Zde jsou hlavní kroky, které AOI sledují ve výrobě PCB:
1.. Stroj AOI svítí na desce speciální světla.
2. Kamery pořizují vysoce kvalitní obrázky povrchu desky.
3. Systém používá software k porovnání těchto obrázků s perfektní deskou.
4. Zjistí a označuje jakékoli vady, jako jsou chybějící díly nebo špatné pájecí klouby.
5. Stroj zaznamenává defekty a vytvoří pro vás zprávu.
AOI ve výrobě PCB vám pomůže zachytit problémy brzy , takže je můžete opravit, než se desky přesunou k dalšímu kroku.
Používáte AOI, abyste se ujistili, že vaše desky splňují standardy kvality. Hlavním cílem je najít vady, které by mohly způsobit selhání desky. Aoi může spatřit problémy, jako je příliš mnoho nebo příliš málo pájených, pájkových mostů a pohřešovaných nebo křivých částí . Také kontroluje škrábance, skvrny a další povrchové problémy. Když AOI najde vadu, přihlásí informace a může dokonce odstranit špatnou desku z řádku. To vám pomůže sledovat běžné problémy a zlepšit váš proces.
AOI ve výrobě PCB vám okamžitě dává zpětnou vazbu. Chyby můžete rychle opravit a vyhnout se opětovnému provedení stejné chyby. To udržuje vaše desky spolehlivé a pomáhá chránit pověst vaší společnosti. AOI také podporuje hromadnou výrobu tím, že se ujistí, že každá rada splňuje stejný vysoký standard. Můžete věřit, že vaše desky budou fungovat podle očekávání při používání AOI.
Technologie povrchu montáž (SMT) je populární způsob, jak sestavit desky obvodů. Aoi hraje velkou roli v sestavení SMT. Používáte AOI ke kontrole, že každá malá část je na správném místě a že pájecí klouby jsou silné . AOI může najít chybějící, otočené nebo nesprávně umístěné komponenty. Rovněž kontroluje problémy s pájením, jako jsou studené klouby nebo mosty. Některé systémy AOI, jako je I.CT-AI-5146 , používají 3D zobrazování a inteligentní algoritmy k rychlé kontrole desek.
AOI ve výrobě PCB vám pomůže zachytit chyby během sestavy SMT. Získáte zpětnou vazbu v reálném čase, takže můžete okamžitě vyřešit problémy. To snižuje plýtvání a šetří peníze. AOI vám také pomůže udržet hladkou výrobní linku. Když používáte automatizovaný test optické inspekce, ujistěte se, že vaše desky jsou poprvé postaveny.
Tip: Použití AOI ve vaší montážní lince SMT může zvýšit kvalitu produktu a snížit vaše náklady.
Chcete, aby vaše desky s obvodmi tištěné obvody fungovaly dobře. Automatická optická kontrola je silným nástrojem pro kontrolu kvality. Tato technologie používá kamery s vysokým rozlišením a inteligentní software . Zkontroluje každou desku a porovná ji s perfektním. Aoi může najít i malé problémy. Můžete vidět problémy, jako jsou chybějící díly, pájecí mosty nebo části, které okamžitě nejsou na správném místě.
· AOI používá fotoaparáty a počítačové programy k prohlížení vašich desek.
· Nachází problémy, jako jsou chyby polarity, otevřené nebo zkratky a chybějící nebo nesprávné části.
· Automatizace odebírá chyby, které by lidé mohli udělat a udržovat kontroly totéž pro každou desku.
· Aoi může každou minutu kontrolovat tisíce dílů, mnohem rychleji než lidé.
· Nalezení problémů je včasné zastavení v šíření, takže máte méně plýtvání a méně opravy.
Staré způsoby kontroly desek používají lidi. Lidé mohou být unavení a chybět malé problémy. AOI vám dává stálé kontroly kvality a pomůže vám dosáhnout vysokých standardů pro každou desku. Získáte také podrobné zprávy , takže můžete vidět, kde se problémy stávají a vylepšit věci. To vám pomůže vybudovat důvěru s vašimi zákazníky a udržet si dobré jméno.
Automatická optická inspekce vám pomůže ušetřit peníze mnoha způsoby. Když najdete problémy brzy, utratíte méně za opravu a plýtvání. Systémy AOI snižují vaše pracovní náklady, protože stroje fungují rychleji a lépe než lidé. Máte také méně desek, které můžete opravit nebo zahodit.
Aspekt úspory nákladů | Hlášené úspory / dopad | Vysvětlení / kontext |
Přepracování úspor práce | 12 400 $ měsíčně | Výnos z prvního průchodu vzrostl z 82% na 96% s AOI a kontrolou procesu |
Přepracování úspor nákladů na objednávky | 18 000 $+ za objednávky 1 000 jednotek | Míra přepracování klesla z 8% na 1,2% pomocí bran založených na AOI |
Časový rámec návratnosti investic | 14-18 měsíců | Většina společností střední velikosti získá své peníze zpět v této době pomocí AOI |
Náklady na inspekci na snížení jednotky | Od 0,15 do 0,04 $ za jednotku | Automatizace ušetří každý rok 1 100 $ na 10 000 jednotek |
Zvýšení využití výroby | 67% nárůst | 24/7 Automatizovaná výroba dělá více desek a rychlejších časů |
Když používáte AOI, vidíte skutečné úspory. Automatizovaný test optické inspekce snižuje náklady na každou desku a pomůže vám získat peníze zpět asi za rok a půl. Také se vyhýbáte velkým ztrátám nalezením problémů před tím, než desky opustí svou továrnu. Díky tomu je vaše podnikání posíleno a pomůže vám konkurovat.
Dnes musíte rychle pracovat ve výrobě elektroniky. Aoi vám dává rychlé kontroly a udržuje vaši linii v pohybu. Automatizace vám umožní zkontrolovat více desek v kratším čase . Každou hodinu můžete zkontrolovat stovky nebo tisíce desek.
Před AOI můžete každou hodinu zkontrolovat pouze 20 až 50 desek . S AOI můžete zkontrolovat stovky nebo tisíce. Počet zmeškaných problémů klesne o 85%. Váš výnos z prvního průchodu stoupá z 92% na 98%. Náklady na opravy desek klesají o 60%. Peníze můžete získat zpět za pouhých osm měsíců.
Automatická optická kontrola dobře funguje s jinými stroji. Udržujete svou kvalitu vysokou, i když pracujete rychleji. Nové systémy AOI používají AI k rychlému zjištění dílů a problémů, takže trávíte méně času nastavením a více času na dobré desky. To vám pomůže uspokojit potřeby zákazníků a dodávat včas.
Tip: Když používáte AOI, získáte rychlejší kontroly, lepší kvalitu a nižší náklady. To vám pomůže zůstat vpřed v elektronice.
Když děláte elektroniku, musíte dodržovat přísná pravidla. Tato pravidla pomáhají vašim výrobkům splňovat vysoké standardy. IPC-A-610 je jedním z nejdůležitějších pravidel. Lidé na celém světě používají tento standard pro kvalitu elektronické sestavy. Říká vám, co si můžete prohlédnout na desek s tištěným obvodům. IPC-A-610 poskytuje jasná pravidla pro pokrytí a tloušťku povlaku. Říká také, že by neměly existovat žádné vady. Používáte automatickou optickou inspekci, abyste pomohli dodržovat tato pravidla pokaždé.
Automatické systémy optické kontroly hledají problémy na vašich deskách. Tyto systémy kontrolují tloušťku povlaku na mnoha místech. Rovněž hledají přepravu a ujišťují se, že se povlak nedotýká konektorů nebo testovacích bodů. AOI vám pomůže prokázat, že vaše desky splňují pravidla IPC-A-610. To je dobré pro zajištění kvality. Pomáhá vám také najít a opravit problémy, pokud k nim dojde.
Skupina IPC pracuje na tom, aby byla technologie AOI lepší. IPC podporuje pomocí umělé inteligence v systémech AOI . Díky tomu jsou kontroly rychlejší a správnější. Nová bílá kniha IPC vysvětluje, jak může AI pomoci najít vady a udržovat vysokou kvalitu. IPC zatím nemá nová pravidla AOI. Ale pracuje na souboru pravidel pro používání AI při inspekcích.
Zde je několik způsobů, jak vám průmyslové standardy pomáhají:
· Získáte jasná pravidla pro to, co dělá radu vysokou kvalitu.
· Používáte AOI ke kontrole každé desky stejným způsobem, pokaždé.
· Uchováváte dobré záznamy pro zajištění kvality a sledovatelnost.
· Zůstáváte aktuální s novou technologií, jako je AI v systémech AOI.
Poznámka: Když dodržujete pravidla, jako je IPC-A-610, budujete důvěru se zákazníky. Ukazujete, že vám záleží na kvalitě a používáte nejlepší nástroje pro kontroly.
Průmyslové standardy vám pomohou vyrábět lepší produkty. Pokud používáte automatickou optickou kontrolu a dodržujete tato pravidla, jsou vaše desky bezpečné, spolehlivé a připravené na trh.
Když víte, jak systém AOI funguje, vidíte, proč je to ve výrobě PCB. Proces AOI využívá hardware i software k rychlému a dobrému hledání problémů. Podívejme se na hlavní části a kroky.
Kamery jsou nejdůležitější součástí každého systému AOI. Pořizují jasné fotografie vašich desek s obvody. Některé systémy mají jednu kameru, ale jiné používají více pro 3D zhlédnutí. Kamery se mohou pohybovat, aby získaly nejlepší výhled. Dobré čočky a pečlivý pohyb pomáhají kamerám vidět drobné věci. Například I.CT-AI-5146 má 12 milionů pixelových fotoaparát, aby se objevily malé defekty.
Osvětlení je v AOI velmi důležité. Speciální světla svítí z různých stran a v různých barvách. To pomáhá kamerám vidět všechny části desky. K zobrazení různých věcí můžete použít top, boční nebo koaxiální osvětlení. Vícebarevná LED světla, jako RGB a bílá , vám pomohou vidět problémy s pájkou nebo díly. Dobré osvětlení, které můžete změnit, vám poskytuje jasné obrázky pokaždé.
Software v systému AOI dělá hodně práce. Spustí kamery a světla a poté zkontroluje obrázky. Software používá inteligentní programy k porovnání toho, co vidí s dokonalou deskou. Některé systémy používají porovnávání vzorů, zjištění funkcí nebo dokonce strojové učení . ICT-AI-5146 používá konvoluční neuronovou síť k nalezení mnoha typů defektů. Software také hovoří s jinými stroji a pomáhá vám sledovat a zlepšovat vaši práci.
Tip: Dobrý software způsobí, že váš systém AOI chytřejší a pomůže vám důvěřovat výsledkům.
Zahájíte proces AOI fotografováním PCB. Fotoaparáty fotografují s různými světly. Tento krok je rychlý a správný. Jasné obrázky ukazují každý detail, od malých pájených kloubů po malé části.
Po fotografování software začíná svou práci. Zkontroluje nové obrázky proti uloženým datům nebo návrhovým souborům. Software hledá změny, které by mohly znamenat problém. Najdete chybějící díly, pájecí mosty nebo škrábance. Některé systémy používají strojové učení, aby se zlepšilo při hledání problémů v průběhu času. Tento software vkládá vady do skupin , takže můžete vidět, co se pokazilo.
Když software najde problém, zapíše jej. Systém může označit desku, odmítnout ji nebo ji poslat na jiný vzhled. Získáte zprávy, které ukazují, kde a jaké jsou problémy. Tyto zprávy vám pomohou opravit věci rychle a zlepšit vaši práci. ICT-AI-5146 může dokonce poslat data do vašeho systému provádění výroby pro aktualizace v reálném čase.
Poznámka: Zprávy z AOI vám pomohou vidět vzory a zastavit budoucí problémy.
Sbírání správného osvětlení je v AOI velmi důležité. Různé kontroly vyžadují různá světla. Zde je rychlý pohled na běžné typy:
Typ AOI | Přístup osvětlení a zobrazování | Inspekční scénář | Výhody |
2d aoi | Zobrazování shora dolů se standardním osvětlením | Včasné inspekce linky SMT pro problémy s povrchem, jako je nesprávná použití pájecí pasty, chyby polarity, chybějící díly | Nákladově efektivní, rychlé, vhodné pro jednodušší kontroly |
3d aoi | Strukturované světlo a víceúhelníkové kamery s víceúhelníkem | Detekuje výšku komponenty, objem, kočárky; Identifikuje nedostatečné pájky, zvednuté špendlíky, warpage | Přesné měření hloubky, lepší detekce defektů pro komplexní struktury |
Pro nejlepší výsledky často používáte více než jeden typ osvětlení. Světlení T OP je dobré pro kontrolu povrchu. Boční osvětlení vám pomůže vidět výšku a skvrny 3D problémy. Koaxiální a kruhová světla odstraňují stíny a ukazují pájecí klouby. Víceúhelníkové a vícebarevné LED diody umožňují změnit světlo pro každou úlohu. Dobré, dokonce i osvětlení vám dává jasné obrázky a pomůže vám najít další problémy.
Popisování: Správné osvětlení ve vašem systému AOI vám pomůže zachytit více problémů a vytvářet lepší desky.
Automatická optická kontrola nebo AOI je velmi důležitá pro hledání problémů v sestavách PCB. Používáte AOI k nalezení mnoha druhů selhání. To pomáhá vašim deskám zůstat v bezpečí a dobře fungovat. Zde jsou hlavní typy defektů, které Aoi může najít.
Problémy s pájení jsou běžné u sestav PCB. Tyto problémy mohou způsobit, že vaše desky přestanou fungovat nebo se staly méně silnými. Aoi vám pomůže najít tyto problémy brzy.
Pájecí most se stane, když se pájka připojí k dvěma podložkám, které by se neměly dotýkat. To vytváří zkrat a může zlomit desku. AOI používá ostré kamery a speciální světla k vidění těchto malých spojení. najdete Než způsobí velké potíže, pájecí mosty .
Nedostatek pájky znamená, že na kloubu není dostatek pájky. To může vytvořit slabé místo nebo dokonce otevřený obvod. Aoi kontroluje každý kloub a hledá správné množství pájky. Pokud je příliš málo, Aoi to označuje jako problém. Můžete to opravit dříve, než deska opustí svou továrnu.
Další problémy s pájení, které Aoi může najít, jsou:
· Zvednuté polštářky : Podložky se odtáhnou od desky, často z přílišného tepla nebo třepání.
· Popruh a postříkání: Malé kousky pájkové půdy, kde by neměly a způsobovat šortky.
· Potopené klouby: Tyto vzhled se tlačily a nemusí se dobře připojit.
· Tombstoning: Části se postaví na jednom konci a rozbijte spojení.
· Stín: pájka se úplně nedotýká části, takže kontakt je špatný.
· Studené pájecí klouby : Tyto vypadají nudné nebo drsné a nelepí se dobře.
AOI vám také pomůže najít problémy s tím, kde jsou součásti. Pokud je část na špatném místě nebo chybí, rada nemusí fungovat.
Nesrovnané části nesedí přímo na jejich polštářcích. Aoi prohledává desku a kontroluje místo každé části proti designu. Pokud se část pohybuje příliš daleko, označí to Aoi. Můžete nastavit těsná pravidla, a to i malá jako 0,02 mm , abyste zachytili malé pohyby. Aoi také najde části, které se otočily špatně.
Chybějící části jsou těžko vidět okem, ale Aoi je najde rychle. Aoi kontroluje každé místo, kde by měla být část. Pokud najde prázdnou podložku, označí ji jako problém. Aoi může také najít náhrobné díly a nesprávné části kontrolou desky proti designu.
Problémy s povrchem mohou poškodit vaši desku nebo způsobit, že přestane fungovat. AOI je kontroluje pomocí obrázků 2D i 3D.
Škrábance a škrábance mohou rozbít měděné čáry nebo ukázat uvnitř vrstev. Aoi je najde hledáním linek nebo značek, které by tam neměly být. Dokonce i malé škrábance mohou způsobit otevřené obvody nebo jiné selhání.
Skvrny, stejně jako zbytkový tok nebo chemické skvrny, mohou způsobit rzi nebo šortky. Aoi používá speciální světla k vidění těchto značek. Skvrny můžete čistit dříve, než způsobí problémy.
Zde je tabulka, která ukazuje, že některé problémy s povrchem mohou najít:
Typ povrchové vady | Popis |
Pájné mosty | Nežádoucí spojení, která způsobují šortky |
Dírky a dutiny | Malé otvory ve pájecích kloubech nebo kovových vrstvách |
Praskliny vlasové linie | Tenké zlomy v liniích nebo pájecích kloubech |
Cizí částice | Prach, vlákna nebo nečistoty, které mohou způsobit rzi nebo šortky |
Škrábance a otěry | Poškození kovových cest |
Falešná měď | Malé měděné kousky ze špatného leptání |
AOI je silným nástrojem pro hledání a opravu problémů v sestavách PCB. Můžete věřit AOI, že zachytí mnoho druhů selhání, od problémů s pájení po problémy s povrchem. To udržuje vaše desky dobře a vaši zákazníci jsou šťastní.
Spoléháte na to, že AOI zachytí mnoho problémů ve výrobě PCB, ale tato technologie má stále určité limity. Znalost těchto limitů vám pomůže pochopit, kdy možná budete potřebovat další kontroly nebo nástroje.
· Systémy AOI závisí na vysoce kvalitních obrázcích . Pokud osvětlení není dokonalé nebo pokud mají části neobvyklé barvy nebo textury, může systém chybět vada nebo označit dobrou desku jako špatnou.
· AOI funguje nejlépe pro povrchové problémy. Nevidí uvnitř desky. Podpovrchové nedostatky, jako jsou skryté trhliny nebo dutiny, potřebují další nástroje, jako je rentgenová kontrola.
· Můžete si všimnout, že 2D systémy AOI nemohou měřit výšku dílů nebo pájky. Nemohou také zkontrolovat, zda se všechny kolíky dotknou desky na stejné úrovni. To může vést k více falešným poplachům.
· Systémy 3D AOI mohou měřit výšku a objem, ale stojí více a pracují pomaleji. Mají také potíže s velmi vysokými částmi, stíny nebo kontrolou barev.
· Systémy AOI potřebují pravidelné aktualizace a rekalibraci. Když změníte návrh PCB, musíte strávit čas aktualizací softwaru a nastavení.
· Potřebujete kvalifikované pracovníky, aby udrželi systémy AOI dobře. Údržba a školení zvyšují vaše náklady.
· Někdy potřebujete více než jeden inspekční systém, abyste našli každý typ vady. Díky tomu je váš proces složitější a může zvýšit vaše výdaje.
Zde je tabulka, která ukazuje některé běžné limity systému AOI :
Typ systému AOI | Omezení |
2d aoi | Nelze zkontrolovat výšku nebo objem; Více falešných poplachů |
3d aoi | Vyšší náklady; pomalejší rychlost; Nelze zkontrolovat funkce pouze 2D; výškový limit (~ 5 mm); stínové problémy; Žádná kontrola barev |
Systémy AOI používají různé metody k nalezení problémů. Někteří porovnávají vaši desku s dokonalým vzorkem, zatímco jiní používají pravidla nebo kombinaci obou. Hybridní systémy mohou být výkonné, ale stojí více a mohou zpomalit vaši linii . Kvůli těmto limitům nemůže AOI vždy zachytit každé selhání samo o sobě. Možná budete muset použít AOI s jinými inspekčními nástroji, abyste se ujistili, že vaše desky jsou bezpečné a spolehlivé.
Poznámka: Porozumění limitům AOI vám pomůže vybrat správnou kombinaci inspekčních nástrojů pro vaše potřeby.
V dnešních systémech AOI vidíte mnoho nových funkcí. Tyto funkce vám pomohou najít více problémů a usnadnit vaši práci. Zde jsou některé z nejdůležitějších:
· Duální strana AOI vám umožní zkontrolovat obě strany desky současně. Nemusíte převrátit desku, takže ušetříte čas a udržujete proces inspekce silný.
· Systémy duální kamery zachycují obrázky z různých úhlů. Tím se vyhýbá světelným problémům a pomůže vám rychleji pracovat na rušných liniích.
· Vysokorychlostní kamery, někdy až 100 snímků za sekundu , vám dávají jasné obrázky, i když se desky rychle pohybují.
· Flexibilní programování umožňuje používat data CAD nebo zlaté desky k nastavení inspekce. Při vytváření nových produktů můžete rychle měnit programy.
· Inteligentní osvětlení používá různé barvy a úhly. To vám pomůže vidět všechny části desky, i když jsou některé části vysoké nebo podivně tvarované.

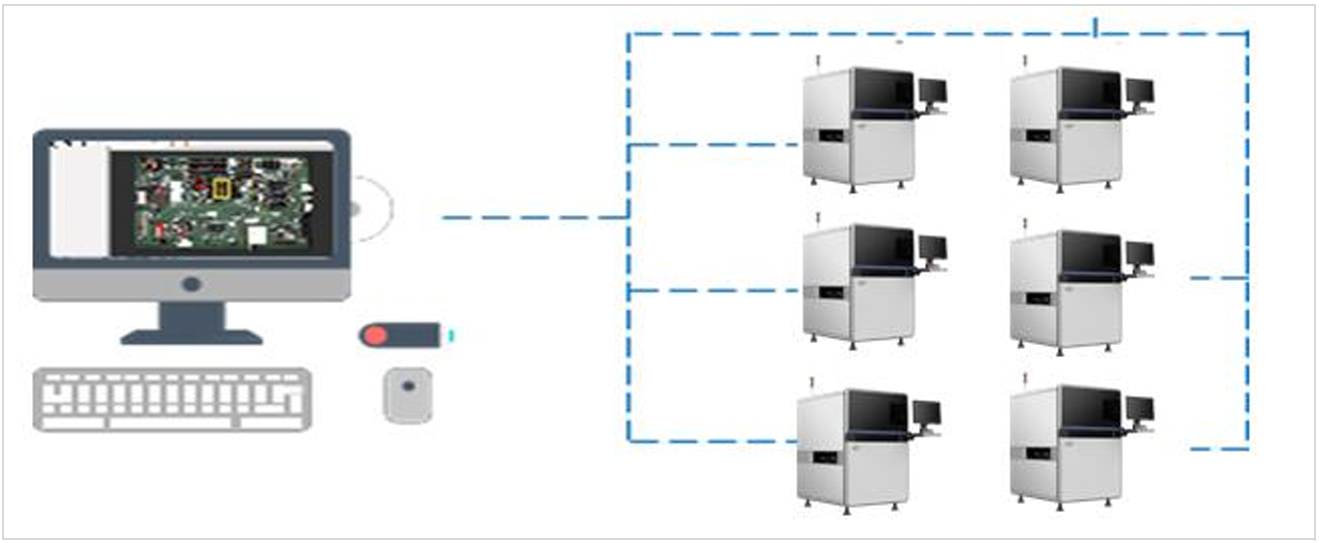

· Systémy AOI se nyní spojují s sítěmi MES a Industry 4.0. Desky můžete sledovat v reálném čase a použít data ke zlepšení vašeho procesu.
· Podrobné záznamy o inspekci vám pomohou vysledovat problémy a provést lepší rozhodnutí pro vaši továrnu.
Tip: Pokročilé funkce AOI vám pomohou zachytit více vad, pracovat rychleji a udržovat vysokou kvalitu.
Strojové učení se mění, jak používáte AOI. V minulosti jste museli stanovit pravidla pro každou vadu. Nyní, hluboké učení, zejména konvoluční neuronové sítě (CNN) , umožňuje systému učit se z obrázků. Stroj AOI se dívá na mnoho obrázků a najde vzory sám. To znamená, že může zjistit těžko viditelné problémy a nové typy vad.
Nemusíte trávit tolik času výukou systému. Aoi se učí a zlepšuje se, když jej používáte. Dokáže zpracovat různé produkty a měnící se typy vad. Některé systémy používají označená i neznačená data, takže se neustále zlepšují i při menším tréninku. Díky tomu je vaše inspekce rychlejší a přesnější.
Poznámka: S strojovým učením se systémy AOI přizpůsobí vašim potřebám a pomohou vám držet krok s novými výzvami ve výrobě.
I.CT -AI-5146 SMT Online AOI Inspection Machine vám ukazuje, co moderní Aoi dokáže. Tento stroj používá 12megapixelovou kameru a telecentrickou čočku pro ostré a jasné obrázky. Zkontroluje drobné díly, dokonce až na 01005 čipy, a pracuje s mnoha velikostmi desky.
Funkce | Specifikace ICT-Ai-5146 |
Fotoaparát | 12MP Inteligentní digitální průmyslová kamera |
Osvětlení | Programovatelné RGB + bílá LED |
Rychlost inspekce | 0,23 sekundy na zorné pole |
Algoritmy | CNN, barevný kontrast, OCR, porovnávání šablony |
Rozsah velikosti PCB | 50x50 mm až 730x460 mm |
Kompenzace warpage | ± 3,0 mm |
Integrace MES | Ano |
S tímto získáte rychlou a stabilní kontrolu systémem AOI . Algoritmus CNN najde mnoho typů defektů, jako jsou chybějící části, pájecí mosty a nesprávná značka. Stroj se připojuje k vašemu MES, takže můžete sledovat desky a zlepšit proces. Můžete také naprogramovat offline nebo online, což usnadňuje změnu nových úloh. ICT-AI-5146 vám pomůže zvýšit výnos, snížit rychlost vad a udržovat hladkou výrobní linku.
Manuální inspekce znamená, že se lidé dívají na desky očima. Tento způsob je jednoduchý, ale má mnoho problémů. Lidé mohou chybět malé vady, protože oči nejsou dokonalé. Inspektoři jsou unavení a po chvíli ztratí zaměření. To zvyšuje pravděpodobnost chyb. AOI, který znamená automatizovanou optickou kontrolu, funguje mnohem rychleji než lidé. Aoi není unavený ani neztrácí soustředění. Používá kamery a počítače k nalezení drobných problémů, které lidé nemusí vidět.
Zde je tabulka, která ukazuje, jak se AOI a manuální inspekce liší :
Aspekt | AOI (automatizovaná optická kontrola) | Manuální kontrola |
Rychlost/účinnost | Rychle kontroluje tisíce komponent bez únavy; Ideální pro výrobu s vysokým objemem | Pomalejší kvůli lidskému tempu; Inspektoři se v průběhu času unavují, snižují rychlost a potenciálně chybějící vady |
Přesnost | Vysoká přesnost a konzistence; spolehlivě detekuje velmi malé defekty; > 99% míra přesnosti | Náchylná k lidské chybě a variabilitě; odhadovaná ~ 95% přesnost; ovlivněno únavou a pozorností |
Únik vady | Snižuje míru úniku vady až o 90% | Vyšší únik vady v důsledku nekonzistence |
Konzistence | Konzistentní výsledky v důsledku naprogramovaných kritérií | Variabilní výsledky v závislosti na stavu inspektora |
Flexibilita | Méně flexibilní, dodržuje programovaná pravidla | Flexibilní, může chytit složité nebo neočekávané vady |
Vhodnost | Nejlepší pro rozsáhlou produkci s vysokým objemem | Lepší pro specializované nebo měnící se inspekční potřeby |
Aoi kontroluje desky mnohem rychleji a najde více problémů než lidé. AOI může dokončit kontrolu desky za minutu nebo dva . Manuální kontrola může trvat až hodinu pro stejnou práci. Aoi také najde velmi malé vady, jako jsou malé pájené mosty, které by lidé mohli chybět. Když používáte AOI, je méně pravděpodobné, že vám chybí problém. To znamená, že ušetříte čas a peníze, protože nemusíte později opravit tolik chyb.
Tip: AOI vždy dává stejné výsledky, ale manuální inspekce se může změnit, pokud je někdo unavený nebo nevěnoval pozornost.
Rentgenová inspekce umožňuje podívat se do desek obvodů. Používáte jej k nalezení skrytých problémů, které Aoi nevidí. Například rentgenová inspekce může umístit dutiny pod polími kulové mřížky nebo pájecí klouby, které nejsou na povrchu. To je důležité pro desky s mnoha skrytými částmi.
Rentgenová inspekce je však pomalejší a stojí více než AOI. K použití potřebujete speciální stroje a školení. AOI funguje rychleji a je lepší pro kontrolu spousty desek. Aoi hledá problémy, které můžete vidět, jako chybějící díly nebo špatná pájka. Rentgenová inspekce najde problémy uvnitř desky, jako jsou skryté problémy nebo problémy ve vrstvách.
Zde je několik věcí, které si pamatujete o rentgenové inspekci a AOI:
· Rentgenová inspekce zjistí skryté problémy, které AOI nevidí, jako jsou mezery pod BGA.
· AOI je dobrý v hledání problémů, které můžete vidět, jako nesprávné části nebo špatná pájka.
· Inspekce rentgenového záření je pomalejší a náklady na použití více.
· AOI je rychlejší a levnější, takže je lepší pro většinu továren.
· AOI se nemůže podívat dovnitř desky, ale rentgenová kontrola může.
· Mnoho továren používá AOI i rentgenovou kontrolu k dosažení nejlepších výsledků.
Poznámka: Pokud potřebujete najít skryté problémy, použijte rentgenovou kontrolu, ale pro rychlé a spolehlivé povrchové kontroly použijte AOI.
Testování v okruhu nebo IKT zkontroluje, zda vaše deska funguje správně. ICT používá sondy k dotyku desky a odesílání signálů přes obvody. Tento test najde problémy, jako jsou chybějící díly, zkratky, otevřené obvody a špatné pájecí klouby měřením napětí a proudu.
AOI a ICT vykonávají různá práce. AOI používá kamery k hledání problémů, které vidíte , jako jsou nesprávné umístění nebo špatná pájka. AOI nezapne desku ani nekontroluje, zda to funguje. IKT testuje elektrickou funkci desky. Může najít problémy, které AOI nemůže, jako odpor se nesprávnou hodnotou nebo zlomenou součástí uvnitř čipu.
Nejlepší výsledky získáte, když používáte AOI i ICT. Aoi najde povrchové problémy brzy, zatímco IKT kontroluje, zda rada pracuje před jejím odesláním. AOI vám pomůže vyřešit problémy před dokončením budování tabule. ICT zajišťuje, že rada funguje tak, jak má.
Popisování: AOI kontroluje, jak rada vypadá, a ICT kontroluje, jak to funguje . Použití obou vám pomůže vytvořit nejlepší desky.
Automatická optická kontrola je skvělý způsob, jak zkontrolovat desky s obvody. AOI vám dává mnoho výhod, které vám pomohou vyrábět lepší produkty a ušetřit peníze.
· AOI rychle kontroluje desky a poskytuje stabilní výsledky. Může se podívat na stovky desek každou hodinu. Tato rychlost vám pomůže držet krok s velkými objednávkami a dokončit včas.
· Aoi najde problémy, které lidé nemusí vidět. Funguje to dobře na deskách se spoustou malých částí. Lidé mohou chybět drobné chyby, ale AOI používá kamery a inteligentní programy k jejich chytání.
· AOI najde většinu povrchových problémů. Většina systémů vidí více než 95% těchto defektů . Před opuštěním desek můžete chytit chybějící díly, pájecí mosty a křivé kousky.
· Aoi snižuje chyby od lidí. Lidé jsou unavení nebo ztratí zaměření, ale Aoi vždy kontroluje stejný způsob. Díky tomu jsou vaše kontroly kvality důvěryhodnější.
· Aoi vám v průběhu času šetří peníze . Na první pohled to může stát více, ale pro testování potřebujete méně pracovníků. Později také utratíte méně opravováním chyb.
· AOI pracuje v různých krocích v procesu SMT . Před zahříváním a po zahřátí můžete ji použít ke kontrole pájkové pasty. To znamená, že můžete najít problémy brzy a často.
· Software AOI se snadno používá. Mnoho strojů má snadné nabídky a jasné kroky. Můžete rychle učit nové pracovníky, takže tráví více času testováním.
· AOI stojí méně než některé jiné nástroje, jako je rentgenová kontrola. Rentgenové stroje stojí více na nákup a používání. Aoi vám dává dobré výsledky, aniž by to bylo příliš mnoho.
· AOI pracuje s mnoha velikostmi a tvary desky. Systém se může změnit tak, aby vyhovoval vašim potřebám, takže je dobrý pro mnoho druhů elektroniky.
Tip: AOI vám poskytuje podrobné zprávy, které vám pomohou zlepšit váš proces. Můžete vidět, kde se problémy nejvíce stanou, a provést změny, aby je opravili.
Používání AOI dělá vaše testování rychlejší, správnější a stabilnější. Také utrácíte méně peněz a vyděláváte lepší produkty. Aoi vám dává to, co musíte udělat dobře ve výrobě elektroniky.
Když se začnete učit o AOI ve výrobě PCB, uvidíte mnoho nových slov. Znalost těchto důležitých slov vám pomůže pochopit, jak AOI funguje a proč je to nutné.
· AOI (Automatizovaná optická inspekce) : Jedná se o způsob, jak použít problémy s vašimi potištěnými obvodovými deskami pro problémy. Aoi najde věci jako chybějící části, špatné části nebo špatné pájecí klouby.
· Zjištěné defekty : AOI může najít mnoho problémů. Patří mezi ně škrábance, skvrny, otevřené obvody, zkratky, příliš mnoho nebo příliš malé pájky, chybějící nebo nesprávné komponenty a chyby polarity.
· Metoda zlaté desky : Jako průvodce používáte perfektní desku. Systém AOI kontroluje každou novou desku proti této zlaté desce, aby našel rozdíly.
· Programování založené na algoritmech: Nastavíte stroj AOI s daty z vašeho produktu. Systém používá tyto informace, aby věděl, co hledat během inspekce.
· Porovnávání šablon: Systém AOI kontroluje vaši desku porovnáním s uloženým obrázkem nebo šablonou dobré desky.
· Porovnávání vzorů: Systém hledá vzory na obrázcích a hledá problémy. Může spatřit věci, které neodpovídají správnému vzoru.
· Přesnost polohy: To znamená, jak dobře může systém AOI najít malé pohyby nebo posuny v částech na vaší desce. Vysoká přesnost je důležitá pro malé části.
· Programovatelné osvětlení: Stroje AOI používají speciální světla, která můžete změnit. To pomáhá kamerám vidět problémy lépe, dokonce i na deskách s různými barvami nebo tvary.
· Síťový software: Systém AOI může ukládat a sdílet data inspekce. Můžete se podívat na zprávy a sledovat problémy v průběhu času.
· Více inspekčních objektů: AOI kontroluje prázdné desky i desky s částmi. Hledá mnoho typů problémů, od povrchových škrábanců po chybějící části.
· Flexibilita: Při výrobě desek můžete použít AOI v různých krocích. To vám umožní okamžitě vyřešit problémy a změnit proces, pokud potřebujete.
Tip: AOI je velmi důležitá pro dnešní výrobu PCB. Manuální kontrola nemůže držet krok s rychlostí a složitostí moderních desek. AOI vám pomůže najít problémy brzy , šetřit peníze a vyrábět lepší produkty.
Učením se těchto slov se budete cítit jistější, když používáte systémy AOI. Budete také porozumět zprávám a mluvit se svým týmem o výsledcích inspekce.
Počínaje AOI ve výrobě PCB se může cítit ohromující, ale tento proces můžete usnadnit sledováním některých osvědčených tipů. Tyto kroky vám pomohou co nejvíce získat z vašeho systému AOI a zlepšit kvalitu vaší desky.
1. Nastavte kritéria pro jasnou inspekci,
měli byste definovat, co se počítá jako vada před zahájením. Používejte průmyslové standardy, jako je IPC-A-610, a poslouchejte potřeby vašich zákazníků. Jasná pravidla pomáhají vašemu systému AOI najít pokaždé správné problémy.
2. Použijte správné osvětlení a zvětšení
dobré osvětlení pomáhá vašemu systému AOI vidět každý detail. Pokud provádíte jakékoli manuální kontroly, použijte zvětšovače a jasná světla. Díky tomu je snazší zjistit malé problémy.
3. Využívání AOI pro rychlé a konzistentní kontroly
systémů AOI fungují rychle a nejsou unaveny. Použijte je ke kontrole každé desky z hlediska chybějících dílů, špatné pájky nebo špatného umístění. Pokaždé získáte stejné výsledky.
4. kalibrace a údržba zařízení pravidelně
potřebují stroje AOI vyžadují pravidelnou péči. Vyčistěte kamery a často kontrolujte světla. Kalibrace udržuje váš systém přesný a spolehlivý.
5. Nastavení inspekce jemné doladění
Upravte nastavení systému AOI tak, aby odpovídaly vašim deskám. Podle potřeby změňte limity citlivosti a defektů. To vám pomůže zachytit skutečné problémy a vyhnout se falešným poplachům.
6. Použijte více úhlů a podmínek osvětlení,
vyzkoušejte různé úhly kamery a světlé barvy. To pomáhá vašemu systému AOI najít skryté vady a snižuje chyby.
7. Aktualizace knihoven vad často
přidávají do knihovny vašeho systému nové příklady vad. To pomáhá stroji AOI učit se a rychleji zjistit nové problémy.
8. Vycvičte své operátory
, kteří učí svůj tým, jak používat systém AOI. Ukažte jim, jak číst zprávy a opravit běžné problémy. Probíhající školení udržuje všechny ostré.
9. Prohlédněte si v různých fázích,
nečekejte do konce a zkontrolujte desky. Použijte AOI v několika bodech: před montáží, během výroby a po dokončení. Včasné kontroly zachycují problémy dříve.
10. Udržujte dobré záznamy
zapište si pravidla inspekce, výsledky testů a veškeré problémy, které najdete. Dobré záznamy vám pomohou sledovat trendy a zlepšit váš proces.
11. Vždy hledejte způsoby, jak zlepšit
prostudování vašich údajů o vazech a zkontrolovat své inspekční kroky. Zůstaňte v aktuálním stavu s novou technologií AOI, jako jsou AI a 3D systémy. Vylepšení udržuje vaše desky nejvyšší kvality.
Tip: Začněte jednoduché a buďte své dovednosti v průběhu času. Každý krok, který podnikáte s AOI, zlepší vaše desky a váš proces silnější.
Hrajete klíčovou roli při zajišťování zajištění toho, aby vaše desky splňovaly vysoce kvalitní standardy. AOI vám pomůže spatřit problémy brzy a udržovat hladkou výrobní linku. Ušetříte peníze a zlepšujete kvalitu rychlými a přesnými kontrolami. Vyzkoušejte pokročilá řešení AOI, jako je ICT-AI-5146, abyste zvýšili vaše výsledky. Začněte se dozvědět více o systémech AOI nebo si promluvte s odborníkem, abyste přinesli lepší kvalitu produkci PCB.
AOI znamená automatizovanou optickou kontrolu. Používáte AOI ke kontrole desek pro tištěné obvody, pokud jde o vady pomocí kamer a inteligentního softwaru.
Aoi pracuje rychleji a nachází více problémů než lidé. Získáte přesnější výsledky a snižujete chyby. AOI vám pomůže udržet vaše desky vysoce kvalitní.
AOI najde většinu povrchových vad, jako jsou chybějící části nebo špatná pájka. K nalezení skrytých problémů uvnitř desky potřebujete další nástroje, jako je rentgenový paprsek.
Měli byste kalibrovat stroj AOI pravidelně. Většina továren to dělá jednou týdně nebo po jakékoli zásadní změně výroby.
2d AOI kontroluje povrch vaší desky. 3D AOI měří výšku a objem, takže můžete najít více typů defektů, jako jsou zvednuté vodiče nebo další pájka.
Ano! AOI můžete použít po pájecí pasty po umístění dílů a po pájení. To vám pomůže zachytit problémy brzy.
Většina strojů AOI, stejně jako ICT-AI-5146, podporuje mnoho velikostí desek. Nastavení můžete zkontrolovat malé a velké desky.
Aoi najde vady brzy. Opravíte problémy před tím, než desky opustí svou továrnu. To snižuje plýtvání, šetří čas a snižuje náklady na opravu.
Tip: Pokud máte více otázek o AOI, zeptejte se svého poskytovatele zařízení nebo zkontrolujte příručku svého počítače.
