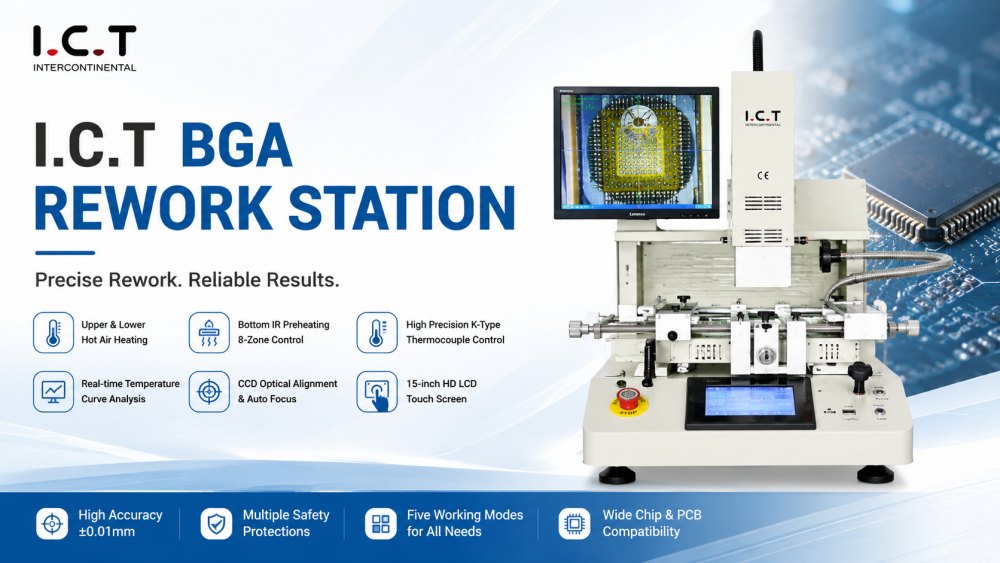

Komponenty BGA vyžadují pro úspěšnou opravu přesné tepelné řízení a přesné umístění. BGA Rework Station je navržena pro rychlé a spolehlivé přepracování desek plošných spojů, desek notebooků a LED modulů. Integruje infračervený ohřev, CCD optické vyrovnání a automatické řízení teplotní křivky pro dosažení opakovatelných výsledků. Díky vícezónovému předehřívání a přetavení stanice snižuje riziko poškození PCB a zároveň zajišťuje efektivní přepracování součástí. ICT BR-120 BGA Rework Station poskytuje operátorům stabilní, uživatelsky přívětivou platformu, která zlepšuje efektivitu oprav a zaručuje kvalitu ve vysoce hodnotných elektronických aplikacích.
IR Automatic Quick BGA Rework Station Stencil poskytuje přesné zahřívání pro BGA komponenty. Vícezónový infračervený systém zajišťuje rovnoměrnou teplotu napříč PCB, minimalizuje tepelné namáhání při zachování přesnosti pájení. Operátoři mohou programovat teplotní křivky a monitorovat vytápění v reálném čase, což podporuje stabilní a opakovatelné přepracování.
BGA Rework Station Infrared obsahuje vysoce přesné optické zarovnání CCD, které identifikuje pozice BGA komponent před přetavením. To zajišťuje přesné umístění, snižuje chyby ve vyrovnání a podporuje konzistentní kvalitu oprav. U notebooků nebo desek plošných spojů s vysokou hustotou je pro spolehlivé pájení nezbytné přesné vyrovnání.
Stanice má horní a spodní ohřívací zóny pro předehřev DPS a řízené přetavení. Nastavitelné parametry ohřevu vyhovují různým velikostem desek a typům komponent. Vícezónový přístup snižuje riziko deformace desky, zlepšuje tok pájky a zvyšuje celkovou úspěšnost opravy.
Operátoři mohou sledovat teplotu, zarovnání a proces přetavení prostřednictvím 15palcového dotykového rozhraní. Programovatelné profily pro různé velikosti BGA umožňují rychlé nastavení a opakovatelné opravy. Rozhraní podporuje efektivní pracovní postup a snižuje dobu učení techniků v laboratořích údržby elektroniky.
| Specifikace:
| Hodnota | specifikace |
|---|---|
| Model | ICT BR-120 BGA Rework Station |
| Napájení | AC:220±10%, 50/60Hz, 2Kw |
| Metoda kontroly | Řízení PLC |
| Rozměr (mm) | L900 * W850 * H750, přizpůsobitelné |
| Hmotnost Přibl | 300 kg |
| Maximální velikost PCB | 350*350 mm |
| Přepracovat oblast | 120*120 mm |
| Kontrola teploty | Nezávislý horní / dolní ohřev, programovatelná křivka |
| Typ vytápění | Infračervené (IR) |
| Optický systém | CCD zarovnání vidění |
| Předehřívací systém | Vícezónový předehřívač PCB |
| Kontrola přeformátování | Automatická regulace teploty PID |
| Maximální výška součásti | 15 mm |
| Tryska / systém odběru | Nastavitelná hubice, podtlakové sání |
| Provozní rozhraní | Dotykový displej, uživatelsky přívětivý |
| Volitelné funkce | Laserové polohování, kontrola pájecí pasty, odsávání výparů |
