| ICT Acrab-Series PCB DIP páječka
DIP páječka PCB DIP ICT řady Acrab je celosvětově osvědčeným tahounem pro velkoobjemovou montáž průchozích děr. Tři modely zpracovávají desky plošných spojů 350 mm, 450 mm nebo 615 mm. Pokročilý rozprašovač tavidla, dlouhé zóny předehřívání, ultrastabilní dvojitá vlna a inteligentní řízení PC+PLC poskytují vynikající smáčení a nulové přemostění na složitých automobilových deskách. Volitelná ochrana dusíkem vytváří bodové vlnové pájecí zařízení, které snižuje strusky až o 90 % a vytváří zrcadlově lesklé spoje, přičemž šetří tuny pájky a energie. Beznástrojová údržba a celosvětový servis na místě zajistí provoz vaší linky s maximálním ziskem.
| Funkce
Přesné trysky Japan Kuroda plus pohon krokovým motorem zaručují rovnoměrný, opakovatelný povlak tavidla. Celý modul se vysune jako zásuvka se samočištěním, standardním filtrem a vestavěným výfukem. Přidejte volitelný systém toku dusíku a máte originální bodovou vlnovou páječku, která udržuje komoru čistou a dramaticky snižuje spotřebu tavidla.
Tři nezávislé 1800 mm horkovzdušné + IR zóny s horizontálním reflow designem a silnou izolační bavlnou dosáhnou 250 °C za pouhých 15 minut a udrží ±2 °C na celé desce plošných spojů. Zásuvné moduly ve stylu zásuvek znamenají službu bez použití nástrojů. Volitelný horní předehřev si perfektně poradí s nejtlustšími vícevrstvými deskami ještě předtím, než narazí na vlnu.
Patentovaný synchronní řetěz a odolné titanové prsty s dvojitým hákem přepravují desky plošných spojů až 615 mm široké bez pádu – dokonce i těžké automobilové panely. Přesnost rychlosti zůstává v rozmezí ±2 mm/min. Standardní automatické čištění prstů a volitelné elektrické nastavení šířky z něj činí ideální PCB DIP páječku pro jakoukoli linku s vysokým obsahem směsi.
Jednodílný litinový smaltovaný hrnec pojme 500-700 kg bezolovnaté pájky a zůstane dokonale plochý po celá léta. Variace výšky dvou vln je menší než 0,5 mm. Volitelná dusíková pokrývka plus automatická oxidace zpětného kanálu strusky, poskytující lesklé plné zaoblení a obrovskou úsporu pájky – skutečná síla pájecího stroje bodovou vlnou.
Vysoce výkonné horní konvekční ventilátory (volitelně horní + spodní nucené chlazení) rychle ochlazují desku po pájení, zabraňují tepelnému poškození citlivých dílů a zajišťují krásný vzhled pájky i na silných deskách pocházejících přímo z osazovacích strojů.
Snadno použitelná dotyková obrazovka PC+PLC s vyhříváním PID+SSR poskytuje přesné ovládání teploty a živé sledování. Automatický pohotovostní režim, úplná historie poplachů, nouzový manuální režim a více bezpečnostních vrstev (certifikace CE/UL) minimalizují plýtvání cínem a udržují každého operátora v bezpečí a produktivitě na tomto spolehlivém PCB DIP páječce.
| Seznam vybavení linky DIP
| Model | Acrab 350 | Acrab 450 |
| Dimenze (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Napájení | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Startup Power | 33 kw | 33 kw |
| Provoz Power | 8kw | 8kw |
| Řídicí systém | PC + PLC | PC + PLC |
| Předehřívací zóna | 3 | 3 |
| Délka předehřívání | 1800 mm | 1800 mm |
| Předehřev Temp. | (Pokojová teplota) -250°C | (Pokojová teplota) -250°C |
| Šířka desky plošných spojů (mm) | 50-350 mm | 50-450 mm |
| Prst | Pružinový stlačovací prst (standardní); Možnost: Pružinový stiskací prst, prst kachních úst | |
| Kapacita pájecího hrnce | Bezolovnatý 500 kg | |
| Hmotnost stroje (kg) | Cca 1600 kg | Cca 1900 kg |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Seznam vybavení linky DIP
ICT nabízí plně automatickou linku DIP postavenou na řadě Acrab: vysokorychlostní vkládací stroje, nakladače/vykladače s hladkými vlnami a inteligentní montážní pásy. Ve spojení s ochranou proti dusíku se stává dokonalou řadou bodových vlnových pájecích strojů pro automobilový průmysl, zařízení a průmyslové desky – přináší nulové vady, minimální otřepy a maximální propustnost. Modulární uspořádání roste s vaším podnikáním, zatímco globální služby na místě udržují dostupnost téměř 100 %.
| Název produktu | Účel v řádku DIP |
|---|---|
| Automatický vkládací stroj | Automaticky umísťuje součástky na desky plošných spojů s přesností pro výrobní linku DIP. |
Taví pájku za účelem vytvoření pevných spojů na deskách plošných spojů během procesu THT plug-in. | |
Aplikuje pájku selektivně na konkrétní oblasti pro přesné sestavení THT | |
Kontroluje pájené spoje a vady umístění na DIP sestaveném PCB. | |
Vstupní stroj desky a výstupní stroj desky | |
| DIP periferie | Periferní produkty výrobní linky DIP |
| Video o úspěchu zákazníka
Inženýři ICT odletěli do Mexika, aby pomohli několika továrnám. Jeden zákazník s automobilovou elektronikou nyní provozuje dva zcela odlišné návrhy PCBA na DIP páječce Acrab 350 PCB pomocí vlastních přípravků – oba s dokonalým smáčením a bez můstků. Stejný závod také bezchybně provozuje naši lakovací linku a selektivní jednotku SS-540. Natočili zářivé video svědectví chválící celkové řešení a bleskově rychlou podporu na místě.
| Odborné služby a školení
Zajistíme vše: instalaci, kompletní procesní školení, bezplatné záruční díly, 24/7 vzdálenou pomoc a pravidelné návštěvy na místě. Našich 20 zámořských inženýrů zajistí, aby váš tým provozoval DIP pájecí stroj PCB s výtěžností prvního průchodu 99,5 %+ během několika dní, a poté pokračujte v optimalizaci parametrů pro roky maximálního zisku.
| Ohlasy zákazníků
'Balení je velmi bezpečné a profesionální.' 'Vaši technici jsou trpěliví a zruční; všechny problémy vyřešili do dvou dnů.' 'Vlnová páječka běží stabilně téměř bez úsad – skutečná úspora energie!' 'Rychlost odezvy je úžasná, otázky zodpovězeny kdykoli do jedné hodiny.''
| Certifikace kvality
Každý ICT PCB DIP pájecí stroj nese CE, RoHS, ISO9001: 2015 a několik patentů na vynálezy. Každá jednotka prochází 72hodinovým zapálením při plné zátěži a přísnou kontrolou v naší továrně v Dongguanu, aby byla zaručena léta bezproblémového a vysoce výkonného provozu.

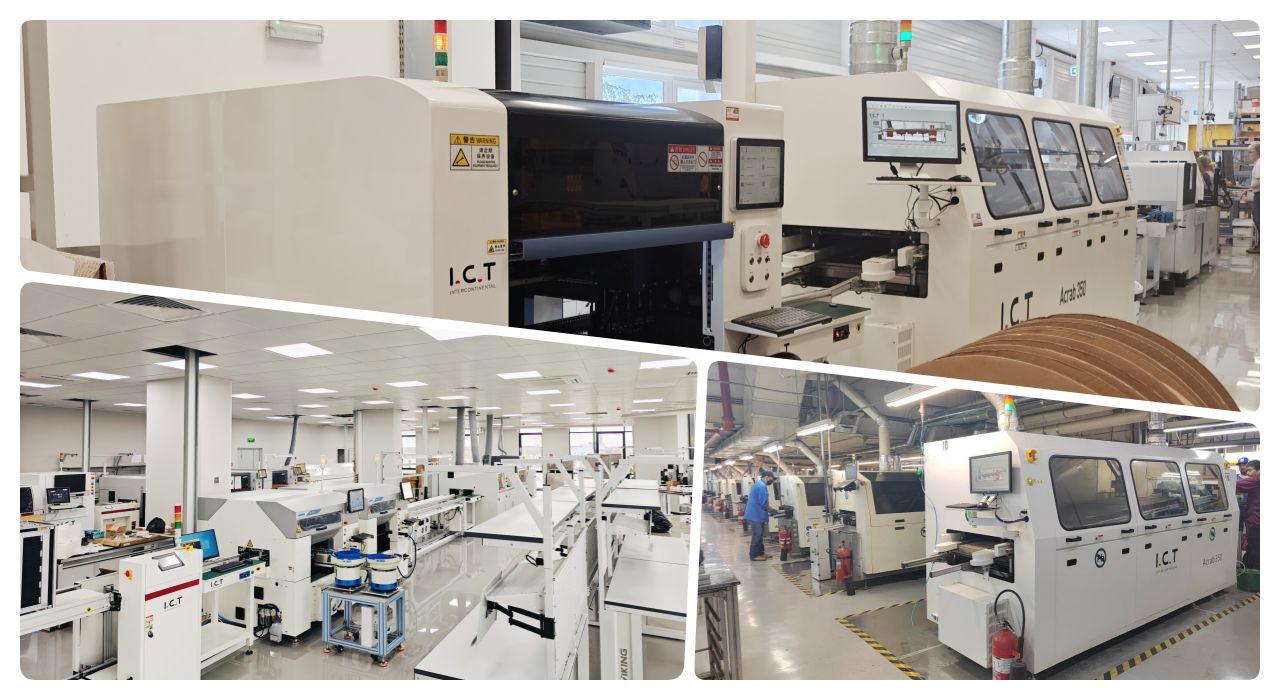

| O ICT společnosti a továrně
Od roku 2012 jsme se rozrostli na téměř 90 lidí v moderní továrně o rozloze 12 000 m² v Dongguanu v Číně. Všechny základní komponenty navrhujeme a vyrábíme interně podle přísných systémů kvality. Více než 1 600 zákazníků v 72 zemích nám důvěřuje pro kompletní linky SMT/DIP. Osm zámořských kanceláří a 20 techniků v terénu poskytuje rychlé místní služby po celém světě – váš dlouhodobý partner pro řešení strojů pro bodové pájení vlnou.
