DECAN F2
SAMSUNG DECAN F2
| Množství: | |
|---|---|
| Pevný automatický výběr a umístění stroje
Zaměstnanci v továrnách důvěřují automatickému vychystávacímu stroji od Hanwha pro každodenní potřeby výroby. Každý model sdílí užitečné části, jako je vidění za běhu, které čte komponenty bez zastavení hlavy, a podavače, které kombinují elektrické a pneumatické styly, takže ty staré stále fungují a šetří peníze. Ovládací prvky se snadno učí a mění. Tyto stroje přebírají různé velikosti desek a druhy dílů se stabilními výsledky. ICT prodává tyto tvrdě pracující automatické vychystávací a umísťovací stroje a stará se o plánování linek, stavbu a týmovou výuku, takže závody nastartují silné a zůstanou zaneprázdněné po celém světě.
| Představení modelu
Vysokorychlostní model: SM471Plus
SM471Plus nese jeden portál s deseti vřeteny v každé hlavě pro dosažení 78 000 CPH v plném proudu. Létající vidění navádí malé čipy 0402 na body ±40µm a integrované obvody na ±50µm. Výrobci telefonů a přístrojů používají tento levný stroj na výběr a umísťování pro dlouhé směny vysokých čísel. Normální desky se hodí 510 x 460 mm, s prostorem pro zvětšení, když to práce vyžaduje.
Flexibilní model střední rychlosti: SM481Plus
SM481Plus provozuje jeden portál s šesti vřeteny na hlavu za 40 000 CPH na díly do 42 mm. Stage vision snižuje umístění IC na ±30 µm těsné. Automobilové závody a prodejny spotřebičů vybírají tento automatický vychystávací a umísťovací stroj pro dávky, které často mění velikosti. Režim jednoho jízdního pruhu prodlužuje prkna na délku 1 500 mm pro skutečnou rozmanitost práce.
Multifunkční model: SM482Plus
Se šesti vřeteny na jednom portálu udržuje SM482Plus 30 000 CPH i na lichých tvarech a deskách do 1 200 x 510 mm. Stage vision uzamkne integrované obvody na ±30 µm. Osvětlovací a průmyslové týmy si jej vybírají, když jsou díly velké nebo podivné a linka musí stále běžet hladce každý den.
Pokročilý flexibilní model: DECAN L2
DECAN L2 nastavuje dva portály se šesti vřeteny pro umístění 56 000 CPH napříč díly do výšky 55 mm. Létající vidění zasáhne ±28 µm na malých čipech. LED obchody a velkopanelové linky využívají tento levný pick and place stroj pro dva pruhy a desky až do 1200 mm, které vyžadují velký denní výkon.
| Specifikace
| Parametr | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Rychlost umístění (optimální) | 78 000 CPH | 40 000 CPH | 30 000 CPH | 56 000 CPH |
| Počet vřeten | 10 vřeten/hlava (1 portál) | 6 vřeten/hlava (1 portál) | 6 vřeten/hlava (1 portál) | 6 vřeten/hlava (2 portály) |
| Přesnost umístění (čip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Přesnost umístění (IC) | ±50 um | ±30 um | ±30 um | ±25 um |
| Rozsah komponent | 0402 ~ □14 mm (H12 mm) | 0402 ~ □42 mm (H15 mm) | 0402 ~ □55 mm (H15 mm) | 0402 ~ □21 mm (H12 mm, až □55 mm opt.) |
| Maximální velikost PCB (standardní) | Rozměr 510 x 460 mm | 460 x 400 mm | Rozměr 740 x 460 mm | Rozměr 510 x 460 mm |
| Maximální velikost PCB (volitelné) | Rozměr 610 x 460 mm | 1 500 x 460 mm | 1 200 x 510 mm | Až 1200 x 460 mm |
| Kapacita podavače (8 mm) | 120 ea | 120 ea | 120 ea | 120 ea |
| Vision System | Létající vize | Jevištní vize | Jevištní vize | Létající vize |
| Další produkty související s SMT

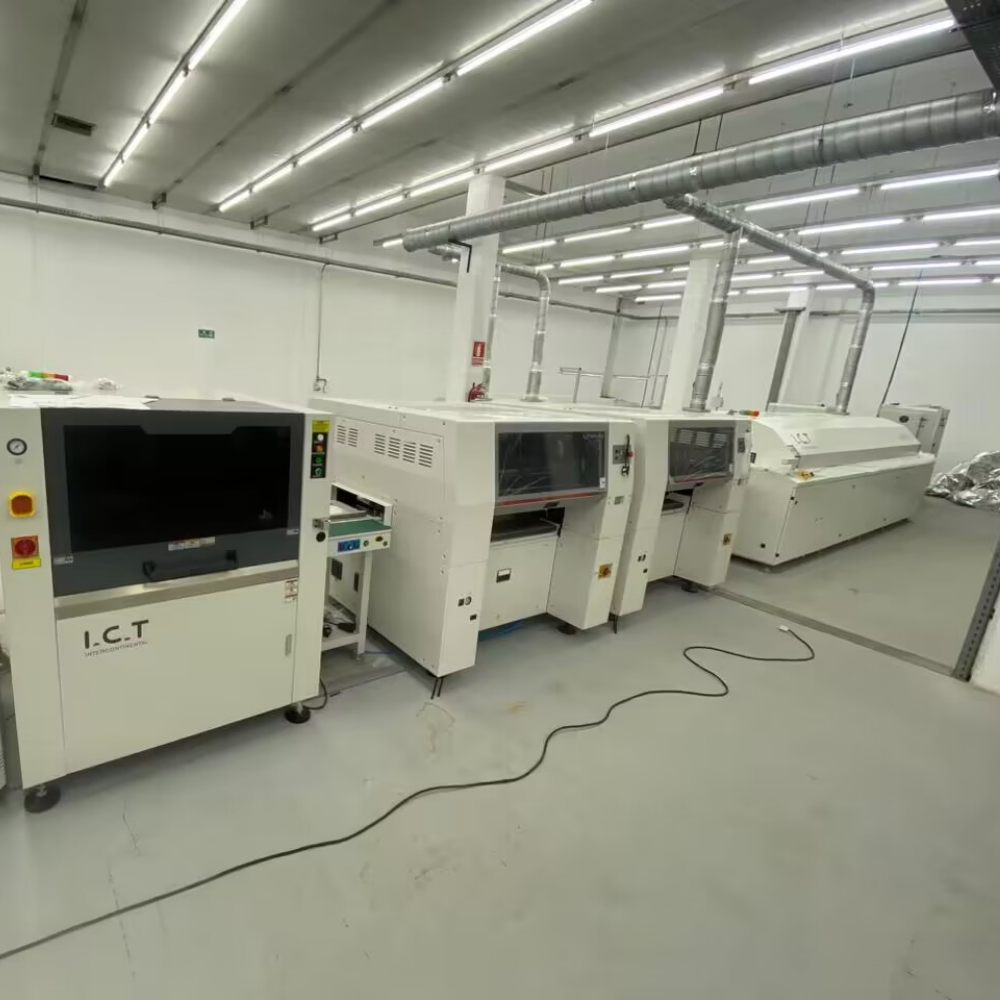

ICT staví plné SMT linky kolem automatického vychystávacího stroje s vakuovými nakladači, které odstraňují prach z desek, tiskárnami, které rozdělují pastu rovnoměrně a pravdivě, přetavovacími pecemi s mnoha zónami pro pevné spoje a kontrolami AOI, které včas zachytí problémy. Všechny díly jsou pevně spojeny pro stabilní pracovní tok. Celé toto nastavení vytváří dobré desky, snižuje odpad a drží se v závodech na výrobu automobilů, lékařských zařízení, osvětlení a domácí elektroniky. Finální produkty odcházejí připravené k použití a my vedeme plánování a podporu od začátku do konce.
| Název produktu | Účel v řadě SMT |
|---|---|
| Linka SMT | Turecko Plně automatizovaná sledovatelná špičková linka SMT jako linka pro montáž SMD LED žárovek |
| Nakladač PCB | Automaticky načte holé PCB do linky |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Inspekční stroj | SMT inspekční zařízení, jako je 3D AOI , SPI, X-ray a stencil inspecter. |
| Zařízení sledovatelnosti | Zaznamenává a sleduje výrobní data, jako je Qr-kód-Laser-marking-printing-Machine |
| Video o úspěchu zákazníka
Inženýři ICT odjeli do Tádžikistánu, aby zde zahájili provoz na LED. Zakázka obsahovala dvě kompletní linky SMT využívající několik automatických vychystávacích a umísťovacích strojů a linky na montáž DIP, lakování, dávkování a montáže LED žárovek. Video zaznamenává bezpečný příjezd bedny, strojírenství, lekce místních pracovníků a první spuštění výroby mnoha typů LED. Operátoři se rychle učili. Majitel skončil s upřímným poděkováním za rychlý start a silné kvalitní výsledky.
| Servis a podpora školení
ICT poskytuje kompletní servis a školení s každým automatickým pick and place strojem. Prostudujeme vaše potřeby, naplánujeme linky, odešleme vybavení, nastavíme jej a vyučujeme prakticky. Inženýři přijdou kamkoli pro pomoc nebo opravu. Pozdější práce pokrývají lepší nastavení a nové části, aby byly linie silné a zastavily se jen málo. Závody získávají know-how a zálohu pro dlouhé a dobré provozy.
| Ohlasy klientů
Majitelé často děkují ICT inženýrům za jasnou a klidnou výuku na místě. Spoléhají na automatický stroj na výběr a umísťování pro stabilní směny. Silné balení chrání díly na dlouhých cestách a odpovědi přicházejí rychle. Trénink pomáhá týmům rychle vytvořit dobré desky s malými ztrátami.
| Certifikace a standardy
ICT si udržuje hlavní světové značky, které ukazují péči a kvalitu: CE pro bezpečné použití, RoHS pro čisté díly, ISO9001 pro dobré kontrolní kroky. Patenty chrání naše nové nápady v práci SMT. Tyto značky říkají kupujícím o každém automatickém zařízení pro výběr a umísťování a pomáhají splnit tvrdá pravidla pro důvěru, bezpečnost a zelené způsoby.
| O ICT společnosti a továrně
ICT vlastní výzkum, staví a vyrábí obchody v Číně s 89 pracovníky a 20 inženýry. Po začátku roku 2012 jsme rychle rostli. Dnes více než 1600 kupujících v 72 zemích využívá naši kompletní nápovědu pro elektroniku. Přísné kontroly a kvalitativní postupy probíhají na každém kroku, takže pevné vybavení dosáhne daleko místa připravená k práci.
