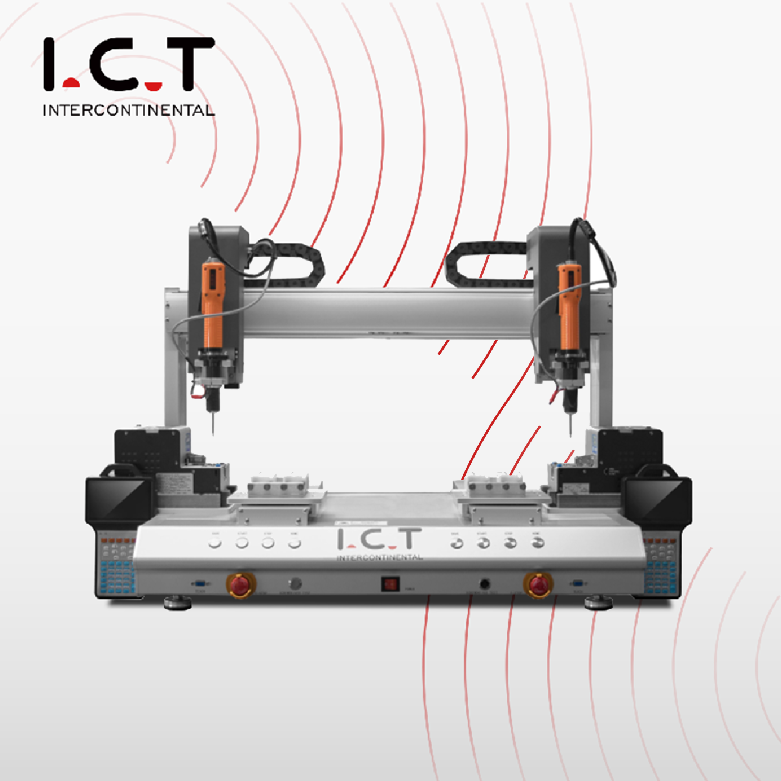

| Stolní šroubové zamykání pro elektronické produkty
Automatický fixační šroubový robot Desktop je určen pro elektronické výrobky, které vyžadují opakované šroubování ve stabilních polohách. Stroj obsahuje dvě hlavní části: elektrický šroubovák a automatický podavač šroubů. Tyto dvě části spolupracují při odesílání šroubů a dokončení upevnění bez opakovaného ručního vybírání. Když je jeden šroub zajištěn a šroubovák se pohybuje nahoru, další šroub je automaticky připraven pro další bod. Díky tomu je stroj užitečný pro díly PCBA, malá pouzdra, elektronické moduly, řídicí desky a plastové sestavy se stejným typem šroubů a mnoha uzamykacími body.
| Funkce automatického šroubovacího robota
Snadné programování
Klíčovou hodnotou robota s automatickým fixačním šroubem je jeho automatický proces podávání šroubů. Při ruční montáži musí pracovníci vybrat šrouby, umístit je na vrták, zarovnat otvor pro šroub a poté utáhnout. To vyžaduje čas a může to způsobit nestabilní rytmus během dlouhých směn. S automatickým podáváním je šroub přiváděn do šroubováku nepřetržitě po každém zajištění. Obsluha potřebuje ve většině případů pouze naložit a vyložit přípravek. U robota s automatickým připevňovacím šroubem a zamykacím pojezdovým strojem upevňujícím na pracovní plochu tato struktura pomáhá snižovat pohyby rukou a podporuje montážní stanici čističe.
Proces zamykání vyžaduje stabilní pohyb, nejen vysokou rychlost. Tento stolní šroubovací robot používá řízený pohyb osy X, Y a Z k pohybu šroubováku ke každému naprogramovanému bodu. S přesností opakování až ±0,02 mm může stroj udržovat konzistentnější polohy šroubů během sériové výroby. Může pracovat s možnostmi šroubováku, jako je SD, KILEWS nebo HIOS podle požadavků projektu. U produktů s opakovanými otvory pro šrouby pomáhá Locking Driving Machine snížit lidskou chybu a udržuje proces upevnění blíže nastavené dráze, což je důležité pro malé elektronické sestavy.
Různé produkty vyžadují různé konstrukce příslušenství. Některé produkty používají jednu pracovní plošinu, zatímco jiné potřebují dvě plošiny pro podporu rychlejšího nakládání a vykládání. Automatický upevňovací šroubový robot pro upevnění na plochu lze vybrat z různých modelů, jako je SCR300, SCR540 a SCR640, na základě velikosti produktu, množství hlavy a potřeb platformy. Pokud má produkt zákazníka více šroubových bodů nebo větší rozměry, může ICT zkontrolovat vzorek a navrhnout vhodnou strukturu. Díky tomu je robot s automatickým zajišťovacím šroubem praktičtější pro skutečné tovární použití, protože stroj je přizpůsoben procesu montáže namísto pouze pevného standardu.
Robot s automatickým fixačním šroubem pro upevnění Desktop podporuje ovládání dotykovým panelem a ruční programování. Operátoři mohou nastavit pozice šroubů pomocí výuky trakce a poté uložit program pro pozdější použití. Systém může uložit až 999 programů, což je užitečné, když továrna vyrábí různé modely v malých nebo středních sériích. Stroj také podporuje funkce alarmu, jako je alarm odizolovaného šroubu, takže abnormální upevnění lze rychleji najít. Pro týmy, které používají robota s automatickým fixačním šroubem v každodenní výrobě, jednoduché programování a jasné alarmy snižují tréninkový tlak a usnadňují výměnu.
| Specifikace automatického šroubovacího robota
| Položka | I.CT-SCR300 | I.CT-SCR540 | I.CT-SCR640 |
|---|---|---|---|
| Max. Velikost rozsahu | 300 × 300 mm, Z: 80 mm | 500 × 400 mm, Z: 80 mm | 600 × 400 mm, Z: 80 mm |
| Číslo hlavy | 1 | 1 | 2 |
| Číslo platformy | 1 | 2 | 2 |
| Maximální rychlost pohybu | Osa X/Y: 600 mm/s, osa Z: 400 mm/s | Osa X/Y: 600 mm/s, osa Z: 400 mm/s | Osa X/Y: 600 mm/s, osa Z: 400 mm/s |
| Šroubovák | SD / KILEWS / HIOS | SD / KILEWS / HIOS | SD / KILEWS / HIOS |
| Šnekové podávání | Pick and Place, Magnetic | Pick and Place, Magnetic | Pick and Place, Magnetic |
| Poplašný systém | Stažený alarm | Stažený alarm | Stažený alarm |
| Přesnost opakování | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Paměť | 999 programů | 999 programů | 999 programů |
| Programování | Výukový program trakce | Výukový program trakce | Výukový program trakce |
| Režim jízdy | Motor s uzavřenou smyčkou | Motor s uzavřenou smyčkou | Motor s uzavřenou smyčkou |
| Režim ovládání | Demonstrátor + dotykový panel | Demonstrátor + dotykový panel | Demonstrátor + dotykový panel |
| Tlak vzduchu | 4,5–6 kg/cm² | 4,5–6 kg/cm² | 4,5–6 kg/cm² |
| Napájení | AC 220 ±10 %, 50/60 Hz; AC 110V volitelně | AC 220 ±10 %, 50/60 Hz; AC 110V volitelně | AC 220 ±10 %, 50/60 Hz; AC 110V volitelně |
| Dimenze | 670 × 540 × 690 mm | 670 × 590 × 690 mm | 1010 × 730 × 690 mm |
| Hmotnost | Přibl. 70 kg | Přibl. 90 kg | Přibl. 130 kg |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
