Průvodce konfigurací výrobní linky SMT pro různé velikosti továren

Výběr správné konfigurace výrobní linky SMT je jedním z nejkritičtějších rozhodnutí, které výrobce elektroniky učiní. Dobře přizpůsobená řada SMT může zlepšit produktivitu, zajistit stabilní kvalitu a podpořit dlouhodobý růst. Na druhou stranu nevhodná konfigurace často vede k promarněným investicím, úzká hrdla výroby nebo pozdější nákladné upgrady.

Jedním z klíčových faktorů, který je často podceňován, je velikost továrny. Různé velikosti továren přicházejí s velmi odlišnými výrobními cíli, omezeními a rizikovými profily. Tato příručka vysvětluje, jak by měly být naplánovány konfigurace výrobní linky SMT pro malé, střední a velké továrny a na co by se zákazníci měli v každé fázi zaměřit.

Proč záleží na velikosti továrny v konfiguraci linky SMT?

Výrobní linky SMT nejsou 'univerzálním řešením'. Optimální konfigurace do značné míry závisí na tom, jak továrna funguje dnes a jak plánuje růst v budoucnu.

Velikost továrny ovlivňuje:

• Požadavky na objem výroby a čas takt

• Rozmanitost produktů a frekvence výměny

• Dostupnost pracovní síly a úroveň kvalifikace

• Flexibilita rozpočtu a očekávání návratnosti investic

Ignorování těchto rozdílů má často za následek překonfigurované linky, které jsou nedostatečně využívány, nebo nízkonákladové linky, které nemohou uspokojit budoucí poptávku. Pochopení, kde stojí vaše továrna, je prvním krokem k racionální investici do linky SMT.

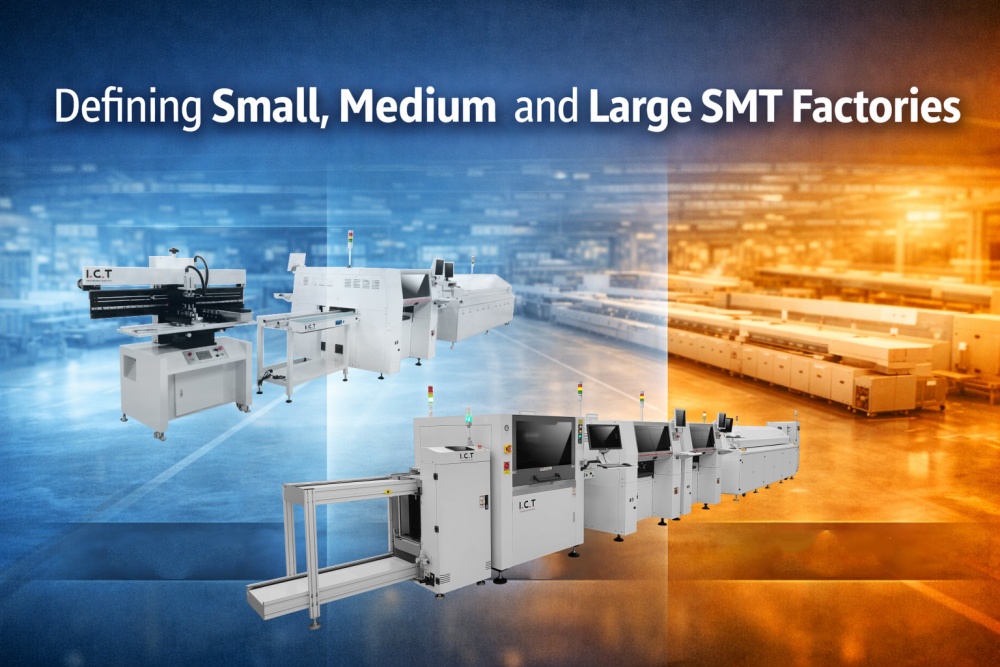

Jak definovat malé, střední a velké SMT továrny？

Spíše než používání vágních štítků je praktičtější definovat velikost továrny pomocí provozních indikátorů:

Malé továrny

• Nízké až střední objemy výroby

• Velká rozmanitost produktů, malé velikosti šarží

• V mnoha případech jednosměnný provoz

• Omezené týmy inženýrů a údržby

Středně velké továrny

• Stabilní a rostoucí poptávka po produkci

• Více modelů produktů s pravidelnými změnami

• Jedna až dvě směny denně

• Specializovaní inženýři procesů a kvality

Velké továrny

• Velkoobjemová, nepřetržitá výroba

• Méně typů produktů, ale velký výkon na model

• Vícesměnný provoz nebo 24/7 provoz

• Silná automatizace, kvalita a IT infrastruktura

Jakmile továrna dokáže jasně identifikovat svou kategorii, stávají se rozhodnutí o konfiguraci linky SMT mnohem logičtější a nákladově efektivnější.

Konfigurace linky SMT pro malé továrny

U továren této velikosti by se mělo klíčové zaměřit na zamezení nadměrným investicím a zároveň zachovat prostor pro postupné modernizace.

Malé továrny mají obvykle následující vlastnosti:

• Nižší objem výroby (např. denní produkce 500-1000 PCB)

• Omezený rozpočet

• Vysoký požadavek na flexibilitu a rozmanitost produktů

U malých továren musí konfigurace SMT vyvažovat efektivitu a kontrolu nákladů s důrazem na multifunkční zařízení.

Doporučené vybavení:

1. Pick and Place Machine : Vyberte si model střední třídy, jako je JUKI 2030 nebo Panasonic NPM-W2 , které nabízejí CPH (komponenty za hodinu) kolem 10 000 až 15 000, vhodné pro malosériovou výrobu.

2. Přetavovací pec : Zvolte 8zónovou přetavovací pec, jako je Heller 1707EX, ICT-Lyra622 , která zvládne běžné pájecí procesy pro LED a součástky spotřební elektroniky.

3. Automatická optická kontrola (AOI) : Fuji NXT AOI, ICT-V8 je cenově výhodná volba, která poskytuje slušnou přesnost pro kontrolu bez překročení rozpočtu.

4. Sítotiskárna : DEK Horizon 03iX, ICT-4034 nabízí přesné ovládání tlaku stírací lišty a automatické čištění, což z ní dělá vynikající volbu pro malá zařízení.

Návrhy konfigurace:

• Automatizace: Přidejte stroje pro automatickou výměnu podavačů, abyste zvýšili rychlost výroby a snížili ruční práci.

• Školení personálu: Zajistěte, aby alespoň dva operátoři byli vyškoleni v obsluze stroje a základní údržbě.

• Optimalizace rozvržení: Zvažte rozvržení ve tvaru písmene U, abyste minimalizovali manipulaci s materiálem a skladové plochy.

Konfigurace SMT linky pro středně velké továrny

Středně velké továrny obvykle produkují 1000–5000 PCB za den a často mají solidní základ v automatizaci s flexibilnějším rozpočtem na podporu dalších investic.

Doporučené vybavení:

1. Pick and Place Machine : Vyberte si modely jako JUKI RS-1R nebo Samsung SM471 , které poskytují CPH 20 000-30 000, vhodné pro výrobu desek plošných spojů střední až vysoké hustoty.

2. Přetavovací pec : Zvolte 10zónovou přetavovací pec, jako je Heller 1913EX nebo I.CT-L10, která nabízí přesné systémy řízení teploty pro složité pájecí procesy (např. pájení přetavením dusíkem).

3. Automatická optická kontrola (AOI) : Pro vyšší kvalitu kontroly zvažte systém Koh Young Zenith 3D AOI, který poskytuje možnosti podrobné kontroly.

4. Inspekce pájecí pasty (SPI) : Systém Koh Young nebo I.CT-S400 SPI může monitorovat tloušťku a konzistenci pájecí pasty v reálném čase během procesu tisku.

Návrhy konfigurace:

• Zvýšená automatizace : Začlenění automatických systémů manipulace s materiálem ke snížení ručních zásahů.

• Uspořádání výrobní linky : Lineární uspořádání zajišťuje hladký tok materiálu a minimální časové ztráty.

• Kontrola kvality : Přidejte systémy průběžné kontroly SPI+AOI, abyste zajistili dodržování standardů vysoké kvality v každém výrobním kroku.

Konfigurace linky SMT pro velké továrny

Velké továrny mají obvykle velmi vysoké objemy výroby, často přesahující 5000 PCB za den, a mohou si dovolit investovat do širšího sortimentu zařízení. Tyto továrny usilují o maximální automatizaci a vysokou kapacitu, obvykle zahrnující více výrobních linek.

Doporučené vybavení:

1. Pick and Place Machine : Špičkové modely, jako je JUKI RS-7R nebo Fuji NXT III, s CPH přes 40 000, jsou ideální pro velkosériovou a velkoobjemovou výrobu.

2. Přetavovací pec : Vyberte si 12zónovou přetavovací pec, jako je I.CT-L12 nebo Heller 1917EX, která umožňuje různé pájecí procesy a desky s vysokou hustotou.

3. Automatická optická kontrola (AOI) : Koh Young Zenith nebo I.CT-5146 3D AOI je ideální pro velké továrny a nabízí pokročilé možnosti 3D kontroly.

4. Sítotiskárna : Vysoce přesné tiskárny jako DEK Horizon 03iX, ICT-5151 jsou vhodné pro velké objemy výroby a zajišťují konzistentní aplikaci pájecí pasty.

Návrhy konfigurace:

• Plná automatizace: Zajistěte automatizaci celé výrobní linky, včetně automatizované výměny podavačů a robotických systémů manipulace s materiálem.

• Optimalizace procesu: Přizpůsobte teplotní profily přetavovací pece a programy „pick-and-place“ tak, aby vyhovovaly různým typům produktů a zajistily flexibilitu ve výrobě.

• Zpětná vazba dat: Nainstalujte monitorovací systémy v reálném čase pro sledování výkonu zařízení a předvídání potenciálních poruch.

Časté chyby při výběru SMT linek podle velikosti továrny

Mnoho projektů linek SMT nepřináší očekávané výsledky kvůli chybám, kterým lze předejít. Mezi nejčastější patří:

• Výběr zařízení pouze na základě maximálních specifikací spíše než skutečných potřeb

• Nadhodnocování krátkodobého růstu produkce

• Ignorování doby přechodu a provozní složitosti

• Podcenění důležitosti podpory procesů a školení

Tyto chyby často pocházejí z toho, že se s konfigurací linky SMT zachází jako s nákupním seznamem, nikoli s úkolem návrhu produkčního systému.

Jak plánovat budoucí expanzi od prvního dne

I malé továrny myslí na budoucí růst. Klíčem není kupovat vše předem, ale plánovat řadu s ohledem na expanzi.

Mezi praktické strategie rozšíření patří:

• Vyhrazení dispozičního prostoru pro další vybavení

• Výběr strojů s modulárními cestami upgradu

• Standardizace rozhraní pro budoucí automatizaci

Dobře naplánovaná linka SMT umožňuje továrně škálovat výstup krok za krokem, aniž by došlo k vyřazení stávajících investic. Tento přístup snižuje riziko a udržuje kapitálové výdaje v souladu s reálným obchodním růstem.

Běžná úskalí a návrhy na zlepšení

1. Zanedbávání rozmanitosti produktů: Mnoho výrobců se zaměřuje pouze na výrobu jednoho typu produktu a přehlíží rozmanitost produktů, které se budou vyrábět. Různé typy elektronických produktů (např. LED, automobilová elektronika, lékařská elektronika) mají různé požadavky na vybavení. Výrobní linka by měla být konfigurována podle skutečného produktového mixu.

2. Přílišné spoléhání na jedinou značku zařízení: I když na značce záleží, je důležitější zaměřit se na kompatibilitu zařízení. Kombinace více značek může nabídnout flexibilnější řešení pro různé potřeby.

3. Nadměrná automatizace: Ne každý proces musí být plně automatizován. Některé fáze (např. montáž, kontrola) těží ze spolupráce člověk-stroj, která může zvýšit efektivitu a zároveň udržet nízké náklady.

Závěrečné myšlenky

Při výběru výrobní linky SMT je důležité vzít v úvahu nejen specifikace zařízení, ale také skutečnou velikost továrny, výrobní tok, typy produktů a potřeby automatizace. Malé, střední a velké továrny mají různé priority při konfiguraci svých výrobních linek. Dobře přizpůsobené nastavení může maximalizovat efektivitu výroby a kvalitu produktu.

Profesionální poskytovatel řešení SMT nezačíná doporučeními zařízení. Místo toho začínají pochopením výrobních cílů, omezení a plánů růstu. Tento přístup vede k řešením, která jsou praktická, škálovatelná a dlouhodobě udržitelná.

Pokud si stále nejste jisti konfigurací výrobní linky SMT nebo chcete upravit nastavení svého zařízení, neváhejte se obrátit na ICT Poskytujeme komplexní řešení na míru, která zajistí hladký a efektivní provoz všech aspektů vaší výrobní linky.
