RX-7R
JUKI
| Množství: | |
|---|---|

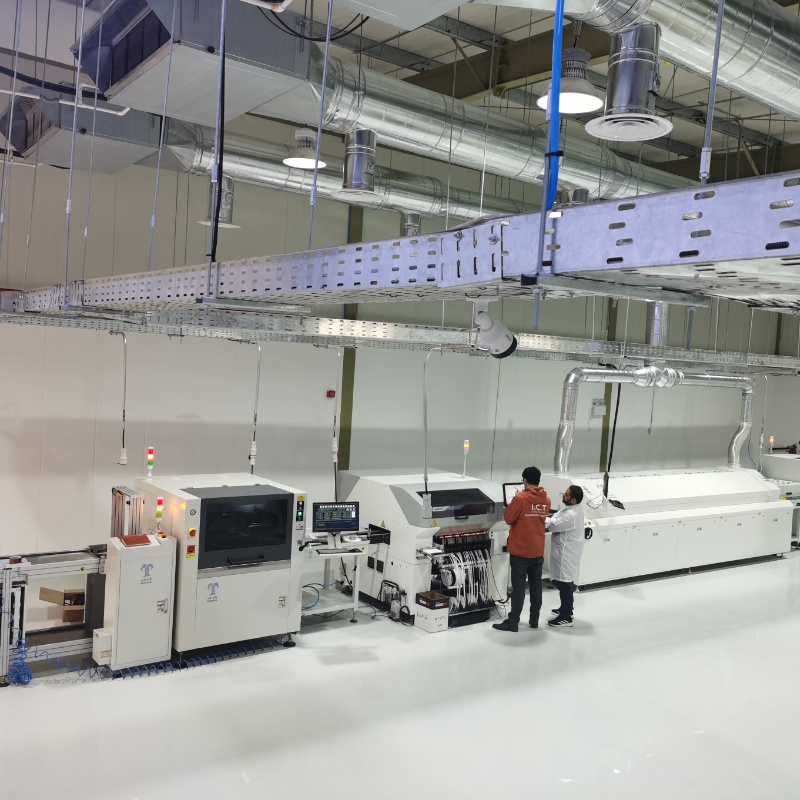

| Pick And Place montážní stroj
Nyní, pokud provozujete moderní obchod s elektronikou, potřebujete stroj, který funguje rychle a nevrže. Tento Pick and Place Machine od Juki to dělá. Zachytí drobné čipy i větší části a položí je přesně tam, kam na desce plošných spojů patří. Celé nastavení je modulární, takže můžete přidávat části, jak vaše firma roste. Kamery sledují každý pohyb v reálném čase. Programování je jednoduché – žádné bolesti hlavy. Úzký rám zapadá přímo do přeplněných linií. ICT řeší vše od plánování až po každodenní péči. Továrny vyrábějící autodíly nebo světla produkují lepší desky s menšími problémy. Pro zaneprázdněné rostliny je to jasný smysl.
| Funkce modelu JUKI Pick and Place Machine
Vlastnosti řady RS-1R / RS-1XL
Tito dva jsou flexibilního druhu. RS-1R tlačí 47 000 dílů za hodinu s umístěním věrným ±35 µm. Zabere desky až 650 × 370 mm a RS-1XL to roztáhne na 650 × 560 mm pro větší úlohy, jako jsou osvětlovací panely. Hlava Takumi se pohybuje na cestách, aby zvládla zvláštní tvary a smíšené běhy. Získáte místo pro 112 podavačů, takže přepínání produktů vás nezpomaluje. Vision rychle rozpozná špatné stopy a jemná síla udržuje choulostivé desky v bezpečí. Dobře se spojují s vysokorychlostními modely pro všechny druhy práce. Přepínání probíhá hladce a výstup zůstává stabilní.
Vlastnosti řady RX-7R / RX-8
Tady žije syrová rychlost. RX-7R dosahuje rychlosti 75 000 za hodinu, zatímco RX-8 se vyšplhá až na 100 000 pomocí této chytré hlavy P20. Oba zůstávají hubené při šířce 998 mm, takže nezabírají podlahovou plochu. Bez mrknutí umístí žetony malé jako 03015. Paralelní hlavy spolupracují jako dobře promazaný tým. Díky novému osvětlení jsou drobné části jasné jako ve dne. Režim Soft-touch chrání křehké kusy. Stroje spolu mluví, sdílejí značky a stav zásob. Na čtvereční stopu získáte více dílů než cokoli jiného. Ideální pro velkoobjemové provozy na malých čipech v telefonech nebo ovladačích.
| Specifikace
| Parametr | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Rychlost umístění (optimální CPH) | 47 000 | 42 000 | 75 000 | 100 000 |
| Maximální velikost desky (mm) | 650 × 370 (jednoduchý/dvojitý) | 650 × 560 | 510 × 450 (jeden jízdní pruh) | 510 × 450 (přibližně) |
| Minimální velikost desky (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Výška součásti (max mm) | 25 | 25 | 3-10,5 (závisí na hlavě) | 3 |
| Nejmenší součást | 0201 (metrické) | 0201 (metrické) | 03015 (metrické) | 0201 (přibližně 0,4×0,2 mm) |
| Největší součást (mm) | 74 čtverečních / 150×50 | 74 čtverečních / 150×50 | 25 čtverečních | 5 čtverečních |
| Vstupy podavače (max.) | 112 | 112 | 76 | 56 (cca) |
| Přesnost umístění | ±35µm (Cpk ≥1) | ±35µm (Cpk ≥1) | ±40 µm (přibližně) | Vysoká přesnost (vize) |
| Šířka stroje (mm) | 1 500 (cca) | 2 109 | 998 | 998 |
| Typ hlavy | Takumi inline hlava | Takumi inline hlava | Paralelní rotační hlavy (P16S) | Rotační hlava P20 |
| Seznam vybavení linky SMT
ICT staví linky, které skutečně poskytují. Vakuový nakladač přináší desky bez poskvrny. Tiskárna roztírá pastu i pokaždé. Pick and Place Machine hodí každý žeton přímo na cíl. Vícezónové přetavení zajišťuje pevné pájení. AOI zachytí jakýkoli skluz, než půjde dále. Dopravníky spojují vše těsně s nárazníky, aby byl průtok stabilní. Výnos roste, náklady klesají. Nikde žádná slabá místa. Tyto řady zvládají náročné práce v automobilovém průmyslu a osvětlení každý den. Desky odcházejí připravené pro skutečný svět a my si za celou věcí stojíme od začátku do konce.
| Název produktu | Účel v řadě SMT |
|---|---|
| Linka SMT | Výrobní linka Ful-Auto SMT pro automobilový průmysl, LED atd |
| Nakladač PCB | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Stroj SMT AOI | Kontroluje pájené spoje a vady umístění. |
| Stroj SPI | Kontroluje výšku a kvalitu pájecí pasty. |
| Video o úspěchu zákazníka
Zákazník vyrábějící napájecí zdroje pro automobily nám nechal natočit jejich vedení. Video vás tím vším provede. Čisté desky se zasouvají přes vakuový nakladač. Vložit otisky perfektní. Poté je Pick and Place Machine rychle a přesně vyplní. Přetavovací pece dokončí pájku pevně. AOI kontroluje každé připojení. Dopravníky, chladiče a nárazníky udržují vše v pohybu. Na straně DIP vlnová pájka zpracovává díly s průchozími otvory, ploutve otáčejí desky a testuje výkon ICT. Majitel mluví přímo do kamery – říká, že celé nastavení běží propojeno téměř bez zastávek. Obrázek je jasný od nakladače k vykladači. Kvalita splňuje přísné automobilové standardy každou směnu.
| Servis a podpora školení
Když si koupíte Pick and Place Machine, ICT jej nejen odešle a odejde. Naše posádka vyjde, nastaví to a provede testy, dokud to nebude dokonalé. Školení je praktické – operátoři se učí programování, každodenní péči a rychlé opravy přímo na podlaze. Vzdálené odkazy nám umožňují rychle řešit problémy na dálku. Pravidelné servisní plány udržují stroje ostré po celá léta. Prohlížíme si celé řádky a navrhujeme chytřejší způsoby, jak je provozovat. Upgrady se snadno hodí. Díky kancelářím po celé mapě se nápověda zobrazí rychle bez ohledu na to, kde se nacházíte. Zákazníci pokračují ve výrobě bez dlouhých přestávek.
| Zpětná vazba od zákazníka
Lidé, kteří provozují tyto linky, mluví na rovinu. Líbí se jim, jak jsou naši inženýři připraveni a rychle věci opraví. Pick and Place Machine si zaslouží pochvalu za stálou rychlost a vzácné chyby. Balení je pečlivé – stroje dorazí vždy bezpečně. Otázky jsou zodpovězeny rychle, obvykle ve stejný den. Podpora je blízko i přes půl světa. Řádky zůstávají déle nahoře, čísla stoupají výš. Celkově kupující říkají, že stroje a lidé za nimi přidávají skutečnou hodnotu každé směně.
| Certifikace a standardy
Každý Pick and Place Machine nese solidní důkaz kvality. Značka CE znamená, že splňuje přísná evropská bezpečnostní pravidla. RoHS neukazuje žádné škodlivé látky uvnitř. ISO9001 udržuje stálou kvalitu od rýsovacího prkna až po přepravní dok. Spousta patentů pokrývá chytré hlavy a triky s viděním. Tato razítka sdělují zákazníkům, že zařízení je pro pracovníky bezpečné, šetrné k životnímu prostředí a vyrobené tak, aby tvrdě pracovalo po léta. Můžete nakupovat s vědomím, že splňuje světové standardy.
| O ICT společnosti a továrně
ICT zaměstnává své vlastní výzkumné týmy vymýšlením lepších nástrojů. Nápady se proměňují ve skutečné stroje ve velkých, čistých závodech, kde je každý krok pečlivě kontrolován. Počet lidí neustále roste a nové kanceláře se otevírají pravidelně. Plnými elektronickými řešeními jsme obsloužili více než 1600 obchodů v 72 zemích. Růst pochází z každodenní dobré práce. Přísná pravidla kvality hlídají každou část, která opustí podlahu. Váš Pick and Place Machine je odolný a připravený na skutečnou každodenní práci. Naším cílem je zůstat spolehlivým partnerem po celém světě.
