SM471plus
Hanwha
| Množství: | |
|---|---|
| Spolehlivý přístroj Samsung Pick and Place
Hanwha vyrábí zařízení Samsung Pick and Place Machine s osvědčenou technologií pro továrny na elektroniku. Tyto stroje sdílejí klíčové funkce napříč modely: vidění za běhu, které rozpoznává díly během pohybu, smíšené elektrické a pneumatické podavače, které spolupracují se stávajícím nastavením a šetří peníze, a jednoduchý software pro rychlé programování. Podporují mnoho velikostí desek plošných spojů a typů součástek s vysokou přesností. ICT dodává tyto silné Pick and Place stroje Samsung a poskytuje kompletní služby od návrhu linky až po instalaci a školení. Zákazníci získají spolehlivé vybavení a odbornou pomoc pro bezproblémový provoz výrobních linek kdekoli na světě.
| Představení modelu

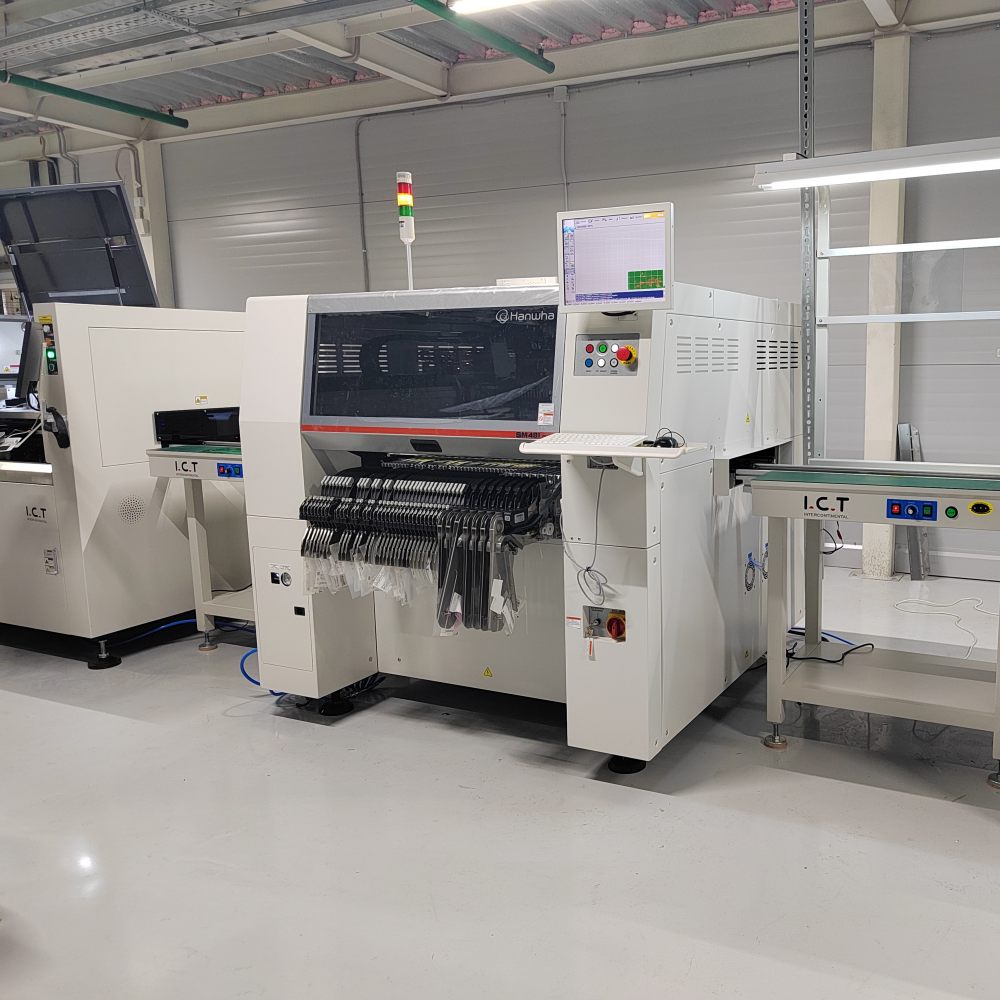

Vysokorychlostní model: SM471Plus
SM471Plus je nejrychlejší model s jedním portálem a deseti vřeteny na hlavu. Dosahuje rychlosti 78 000 CPH za nejlepších podmínek a využívá létající vidění pro rychlou práci na malých čipech 0402. Přesnost zůstává na ±40µm pro čipy a ±50µm pro integrované obvody. Tento stroj je vhodný pro velkoobjemové linky v továrnách na spotřební elektroniku a mobilní telefony, kde na rychlosti záleží nejvíce. Standardní velikost desky plošných spojů je 510 x 460 mm, možnosti jsou větší.
Flexibilní model střední rychlosti: SM481Plus
SM481Plus používá jeden portál se šesti vřeteny na hlavu pro vyvážení rychlosti a rozsahu. Dosahuje 40 000 CPH při manipulaci s většími díly až do 42 mm. Přesnost se zlepšuje na ±30 µm u integrovaných obvodů s jevištním viděním. Továrny v automobilovém průmyslu a průmyslu domácích spotřebičů volí tento model pro smíšenou výrobu. Podporuje velmi dlouhé desky až do 1 500 mm v nastavení jednoho jízdního pruhu, což nabízí skutečnou flexibilitu pro různé práce.
Multifunkční model: SM482Plus
SM482Plus přináší šest vřeten na jednom portálu pro výkon 30 000 CPH. Vyniká součástmi lichého tvaru a velkými deskami až do rozměru 1200x510mm. Stage vision udržuje přesnost ±30 µm pro integrované obvody. Výrobci osvětlení a displejů volí tento model, když potřebují umístit velké nebo neobvyklé díly bez zpomalení linky. Zvládá náročné úkoly, se kterými se jiné stroje denně potýkají.
Pokročilý flexibilní model: DECAN L2
DECAN L2 provozuje dva portály se šesti vřeteny, každý pro skutečný výkon více úkolů. Umístí 56 000 CPH a spravuje široké komponenty až do výšky 55 mm. Létající vidění poskytuje přesnou přesnost čipu ±28 µm. Továrny na výrobu LED diod a výrobci velkých panelů používají tento stroj Samsung Pick and Place Machine pro efektivitu dvou pruhů a práce na velkých deskách až do délky 1200 mm. Přináší vysokou zátěž na rychlé linky.
| Specifikace
| Parametr | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Rychlost umístění (optimální) | 78 000 CPH | 40 000 CPH | 30 000 CPH | 56 000 CPH |
| Počet vřeten | 10 vřeten/hlava (1 portál) | 6 vřeten/hlava (1 portál) | 6 vřeten/hlava (1 portál) | 6 vřeten/hlava (2 portály) |
| Přesnost umístění (čip) | ±40 µm (0402) | ±40 µm (0402) | ±40 µm (0402) | ±28 µm (03015) |
| Přesnost umístění (IC) | ±50 um | ±30 um | ±30 um | ±25 um |
| Rozsah komponent | 0402 ~ □14 mm (H12 mm) | 0402 ~ □42 mm (H15 mm) | 0402 ~ □55 mm (H15 mm) | 0402 ~ □21 mm (H12 mm, až □55 mm opt.) |
| Maximální velikost PCB (standardní) | Rozměr 510 x 460 mm | 460 x 400 mm | Rozměr 740 x 460 mm | Rozměr 510 x 460 mm |
| Maximální velikost PCB (volitelné) | Rozměr 610 x 460 mm | 1 500 x 460 mm | 1 200 x 510 mm | Až 1200 x 460 mm |
| Kapacita podavače (8 mm) | 120 ea | 120 ea | 120 ea | 120 ea |
| Vision System | Létající vize | Jevištní vize | Jevištní vize | Létající vize |
| Další produkty související s SMT
ICT staví kompletní vysoce kvalitní výrobní linky SMT kolem zařízení Samsung Pick and Place Machine. Dodáváme vakuové nakladače, které udržují desky čisté, automatické tiskárny, které nanášejí pastu přesně, vícezónové přetavovací pece, které vytvářejí silné pájené spoje, a pokročilé AOI systémy, které zachytí každý defekt. Všechna zařízení jsou pevně spojena pro hladký tok. Toto kompletní nastavení zvyšuje výnos, snižuje náklady a obstojí v náročném každodenním používání v automobilových, lékařských, osvětlovacích a spotřebních továrnách na elektroniku. Hotové desky vycházejí připravené pro skutečné zákazníky. Plánujeme a podporujeme celou řadu od začátku do konce.
| Název produktu | Účel v řadě SMT |
|---|---|

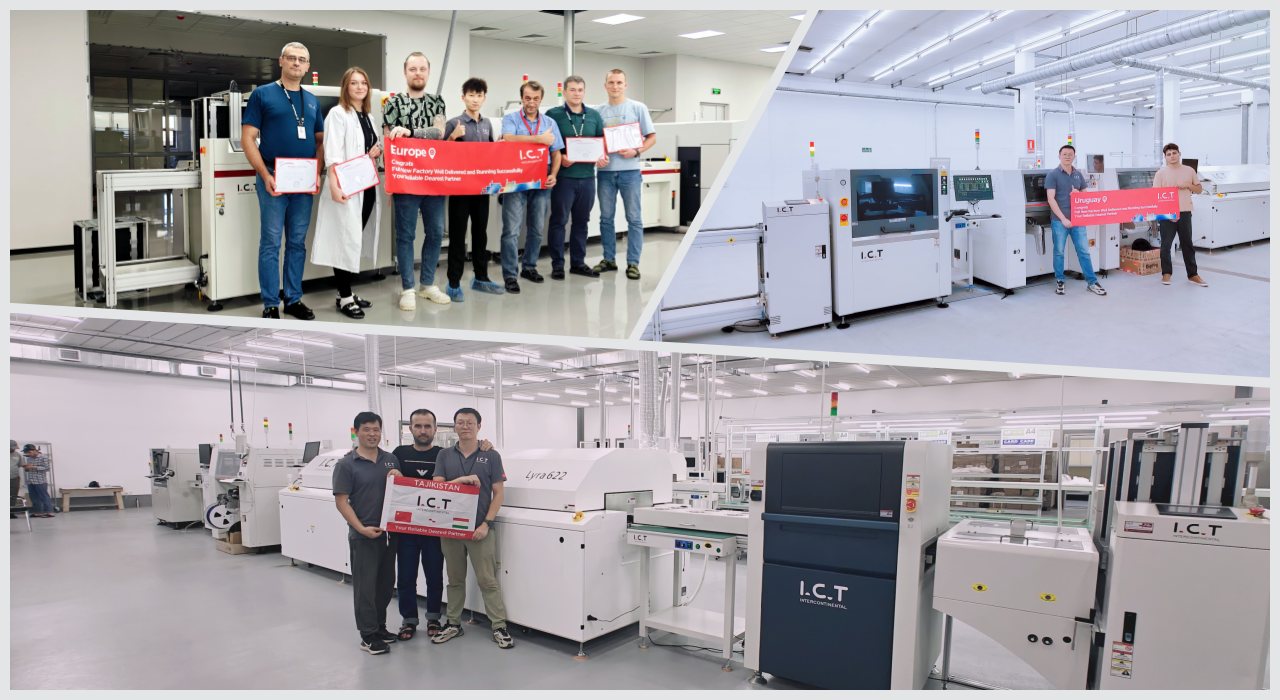

| Linka SMT | Turecko Plně automatizovaná sledovatelná high-end linka SMT. |
| Nakladač PCB | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Inspekční stroj | Inspekční zařízení SMT, jako je AOI, SPI, rentgen a inspektor šablon. |
| Zařízení sledovatelnosti | Zaznamenává a sleduje výrobní data. |
| Video o úspěchu zákazníka
Dva inženýři ICT odletěli do Tádžikistánu, aby pomohli výrobci LED. Zákazník obdržel dvě kompletní linky SMT s několika zařízeními Samsung Pick and Place Machine, plus jednu linku DIP, jednu lakovací linku, jednu dávkovací linku a jednu montážní linku LED žárovek. Video ukazuje, jak zařízení bezpečně přijíždí, inženýři vykládají bedny, montují stroje a krok za krokem školí místní pracovníky. Linky začaly fungovat hladce. Zaměstnanci vyrobili mnoho typů LED žárovek a světel. Na konci dal zákazník silnou pozitivní zpětnou vazbu o rychlém nastavení a perfektní kvalitě produktu.
| Servis a podpora školení
ICT poskytuje kompletní servis a školení pro každý přístroj Samsung Pick and Place Machine. Náš tým začíná analýzou potřeb a plánováním linky, poté se zabývá dopravou, instalací a školením na místě. Inženýři cestují po celém světě pro technickou pomoc a rychlá řešení. Provádíme zlepšování procesů a budoucí upgrady tak, aby linky fungovaly s maximální efektivitou. Zákazníci získávají znalosti a podporu potřebnou pro dlouhodobý úspěch a minimální prostoje ve svých továrnách.
| Ohlasy klientů
Klienti si pochvalují ICT inženýry za jejich kvalifikovanou a trpělivou pomoc na místě. Důvěřují zařízení Samsung Pick and Place Machine pro stabilní každodenní výkon. Bezpečné balení chrání zařízení během dlouhých přepravních tras. Náš tým odpovídá na otázky rychle, často ve stejný den. Mnoho zákazníků říká, že jasné školení jim umožňuje rychle zahájit plnou výrobu a dosáhnout vysoce kvalitních výsledků bez plýtvání časem nebo materiálem.
| Certifikace a standardy
ICT udržuje důležité celosvětové certifikáty, které dokazují kvalitu a bezpečnost. Jsme držiteli značek CE pro evropské bezpečnostní normy, shodu s RoHS pro ochranu životního prostředí a ISO9001 pro konzistentní systémy řízení. Několik patentů pokrývá naše vlastní inovace v technologii SMT. Tyto certifikace ukazují, že každý přístroj Samsung Pick and Place a související služby splňují přísná mezinárodní pravidla pro spolehlivost, bezpečnost pracovníků a ekologické výrobní postupy.
| O ICT společnosti a továrně
ICT provozuje vlastní výzkumná, vývojová a výrobní centra v Číně. Zaměstnáváme 89 lidí včetně 20 kvalifikovaných inženýrů a od roku 2012 jsme rychle rostli. Společnost nyní poskytuje kompletní řešení pro výrobu elektroniky více než 1600 zákazníkům v 72 zemích. Přísné testovací kroky a úplná kontrola kvality procházejí každým výrobním procesem. Tento silný systém poskytuje spolehlivé vybavení a služby klientům po celém světě.
