ICT-SS530
I.C.T
| Množství: | |
|---|---|

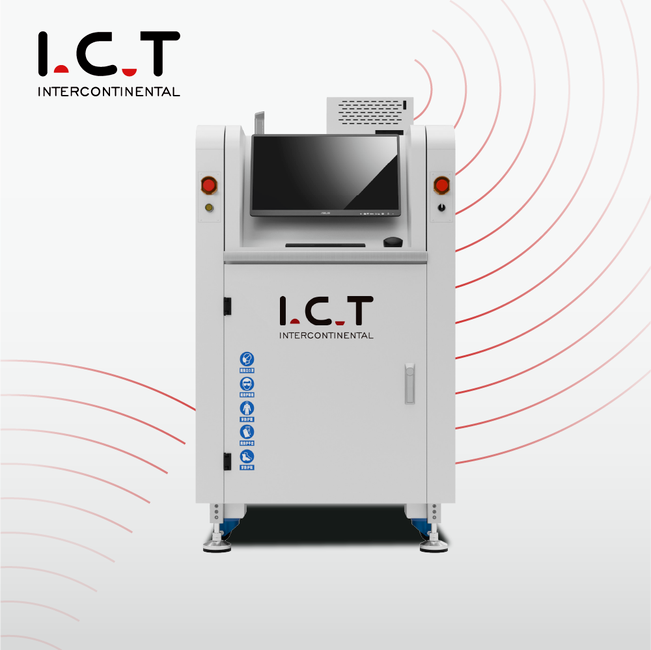

| Inline selektivní vlnová páječka SS530
Inline Selective Wave Soldering Machine SS530/550, vytvořený ICT v Číně, je nejlepší volbou pro efektivní pájení skrz díry na PCB. Navrženo pro velkoobjemovou výrobu, udržuje PCB stabilní při pohybu stříkací a pájecí plošiny, což zajišťuje přesnost pro průmyslová odvětví, jako je automobilový průmysl a energetika. Úplné ovládání počítačem umožňuje nastavit a uložit podrobnosti o trasách, teplotách a toku, což nabízí skvělou sledovatelnost. Jeho modulární systém SMEMA se hodí na jakoukoli linku s automatickou kalibrací vln a zarovnáním CCD, které udržují vysokou kvalitu. Jako kompaktní inline selektivní vlnový pájecí systém šetří místo a zároveň poskytuje spolehlivý výkon. 26 let zkušeností z ICT z něj dělá důvěryhodné globální řešení.
| Seznam vybavení linky DIP

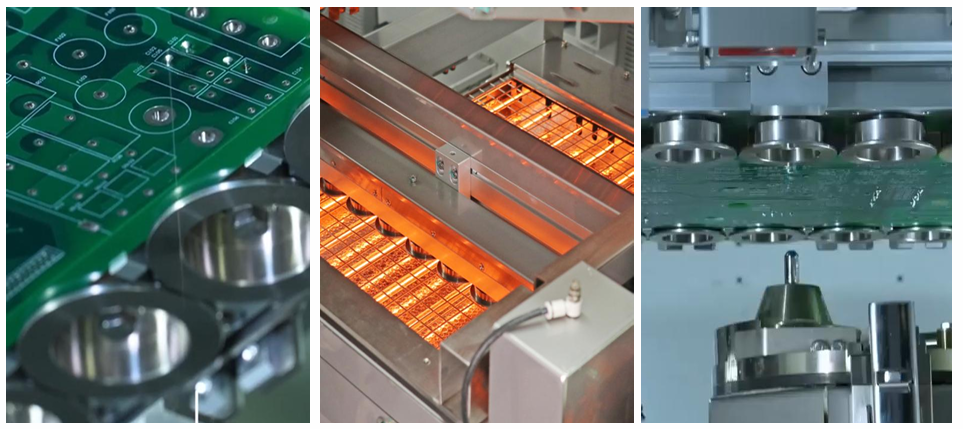

Páječka na selektivní vlnu PCB je vybavena inteligentním systémem tavidla pro dokonalou aplikaci. Používá německý vysokofrekvenční pulzní ventil k rozprašování drobných teček s obsahem pevných látek pod 10 %, čímž se snižuje odpad. Zásobník zachycuje zbytky pro snadné čištění a tryska na platformě XY dosahuje přesnosti 0,02 mm. Tlakové nádrže udržují stálý průtok toku, přičemž japonské díly SMC zajišťují hladký provoz. Vizuální měřidla na přední straně zjednodušují kontroly, takže je ideální pro vytížené linky vyžadující čisté a konzistentní výsledky.
Systém předehřívání v tomto Inline selektivním vlnovém pájecím stroji efektivně připravuje desky. Zahrnuje nastavitelný spodní IR ohřev a horní horký vzduch pro rovnoměrné teplo v široké oblasti, dosahující 150 °C za přibližně 15 minut. Vysokoteplotní bavlna utěsňuje teplo a používá díly špičkové značky pro stabilitu. Konstrukce zásuvného modulu nevyžaduje žádné nástroje pro údržbu, čímž se minimalizují prostoje. Toto nastavení zajišťuje pevné spoje a chyby řezání, což je ideální pro vysokorychlostní výrobu.
Pájecí systém září pomocí pokročilé technologie v Inline Selective Wave Soldering Machine. Švédské čerpadlo PRECIMETER udržuje pájecí vlnu stabilní se softwarem, který řídí teploty a průtok N2. Nerezový hrnec s antikorozním povlakem (nebo titanová varianta) se s litinou rychle zahřívá, zatímco N2 snižuje tvorbu strusky pro čisté spoje. Poradí si s odolnými součástmi, jako je vojenská výstroj, a pokaždé poskytuje vysoce spolehlivé svary.
Přenosový systém zajišťuje hladký tok PCB v tomto kompaktním inline selektivním vlnovém pájecím systému. Je vyroben z robustních profilů a válečků a díky bočním a horním svorkám unese až 20 kg zatížení. Japonské motory jej pohánějí ve výšce 900 mm a jsou přizpůsobeny řadám SMEMA s nulovými kolizemi. Online swapy udržují výrobu v pohybu, díky čemuž je flexibilní pro těsná uspořádání továren.
Řízení je pevné v PCB Selective Wave Soldering Machine se systémem Keyence PLC splňujícím normy CE a Industry 4.0. Globální díly a kabely Cat-6 zajišťují rychlou a stabilní komunikaci a podle potřeby zvyšují kapacitu. Sleduje data pro každý běh a pomáhá včas zachytit problémy. Toto nastavení běží na stroji hladce a podporuje moderní výrobní požadavky.
Díky operačnímu systému je použití této Inline selektivní vlnové páječky snadné. Řízené nastavení rychlosti programování CCD, s režimem obrazu pro kontrolu souřadnic a monitorování v reálném čase jedním kliknutím. Vyberte čínštinu, angličtinu nebo jiné jazyky a připojte se k MES pro aktualizace WiFi. Data sledují každý pájecí bod, čímž zkracují dobu školení pro nové uživatele v rychle se měnících obchodech.
| Specifikace
| On-line selektivní vlnový páječ | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modulární online | Sprej + předehřívání a pájení | Stříkání + předehřívání + pájení | Stříkání + předehřívání + pájení + pájení | Stříkání + předehřívání + pájení + pájení + pájení |
| Páječkový systém | ||||
| Množství trysek | 1 | 1 | 2 | 3 |
| Množství pájky | 1 sada | 1 sada | 2 sada | 3 sada |
| Dvojitý hrnec (volitelné) | N/a | Volba | Volba | Volba |
| Síla pájky | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flux System | ||||
| Skladovací nádrž na toky | 1L | 1L | 2L | 2L |
| Podpora toku | Alarm toku, automatický | |||
| Stříkání trysky | Německo Jet Valve (bodové a liniové postřikování) 1 sada | |||
| Velikost stříkací trysky | 130um (180um, možnost 210um) | |||
| Rychlost stříkání | 0 ~ 20 mm/s | |||
| Rychlost pohybu rozprašovací trysky | 0 ~ 400 mm/s | |||
| Předehřívací systém | ||||
| Režim předehřívání | Horký vzduch a IR | Horký vzduch a IR | Horký vzduch a IR | Horký vzduch a IR |
| Předehřívací oblast | D500*Š500mm | D500*Š500mm | D500*Š500mm | D500*Š500mm |
| Předehřívací zóna | Horní horký vzduch: 2, spodní IR: 1 | |||
| Výkon spodního předehřívání | Max.12kw | |||
| Top předehřívací výkon | Max.6kw | |||
| Doba zahřívání | Cca 15 minut (nastavení 150℃) | |||
| Režim ovládání | PC + PLC | |||
| Přepravní systém | ||||
| Velikost PCB (s držákem) | 120*60~500*500mm | |||
| Výměna PCB | Online | |||
| Vůle desky plošných spojů | 120 mm | |||
| Výška transportu | 900 ± 20 mm | |||
| Šířka transportu | 60 ~ 500 mm | |||
| Rozměr: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Hmotnost | Cca: 800 kg | Cca: 1200 kg | Přibližně: 1300 kg | Cca: 1500 kg |
| Seznam vybavení linky DIP
Naše výrobní linka DIP nabízí pokročilé nástroje pro efektivní a přesnou montáž DPS. Plně automatizovaná DIP linka zahrnuje DIP vkládací linku pro přesné umístění součástek, vlnový zavaděč pro hladký vstup PCB, vlnový vykladač pro bezpečný výstup a montážní pásovou linku pro finální kontroly. Tato vysoce kvalitní výrobní linka PCB DIP zajišťuje stabilní provoz, spolehlivé vkládání THT a nákladově efektivní montáž, splňující různé průmyslové potřeby. Díky modulárnímu designu a globální podpoře ze strany ICT zvyšuje produktivitu pro průchozí úkoly.
| Video o úspěchu zákazníka
Inženýři ICT navštívili evropskou společnost vyrábějící autobaterie, aby podpořili Inline Selective Wave Soldering Machine SS550. Video předvádělo jeho čtyřválcové nastavení, přesné rozprašování tavidla a pájení stálými vlnami. Automatická kalibrace udržovala výšku perfektní a ohřev N2 ořezával strusku pro čisté spoje. Školení a ukázky na místě dosahují vysoké rychlosti, přičemž baterie klienta vykazují špičkovou kvalitu. Rychlý servis ICT proměnil návštěvu ve zvýšení produkce a tým získal vysoké hodnocení.

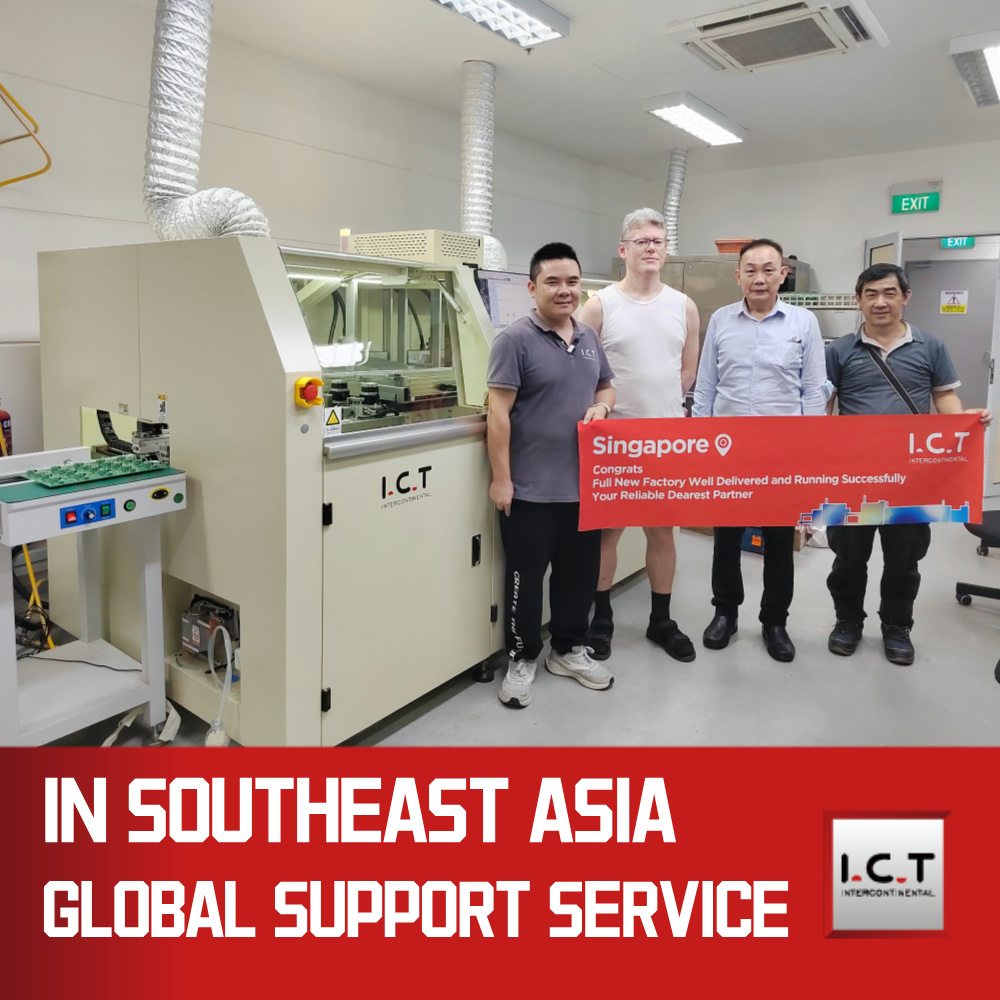

| Odborný servis a školení
ICT nabízí plnou podporu pro Inline Selective Wave Soldering Machine s instalací na místě a 24/7 pomocí. Naši vyškolení inženýři zvládají nastavení, opravy a vylepšení, zatímco školení pokrývá základy provozu a údržby. Vzdálená podpora a pravidelné tipy se přizpůsobí vašim potřebám. S 26 lety v SMT optimalizujeme vaši linku pro efektivitu. Dlouhodobé plány zahrnují kontroly, které zajistí, že s námi porostete bez starostí.
| Zpětná vazba od zákazníka
Klienti chválí ICT inženýry za jejich odborné znalosti a rychlé opravy na Inline selektivní vlnové páječce – vždy na místě. Stabilní pájení stroje a vysoká rychlost průchodu vynikají s bezpečným a těsným balením zajišťujícím doručení. Rychlé reakce na problémy udržují linky v chodu, přičemž jeden uživatel říká: „Rychlost vašeho týmu je bezkonkurenční.“ To buduje silnou důvěru v ICT
| Průmyslové certifikace
Inline selektivní vlnová páječka je držitelem certifikací CE, RoHS a ISO9001, které splňují celosvětové normy bezpečnosti a kvality. Patenty ICT na vlnovou technologii a systémy toku ukazují inovace. Tato pověření dokazují naši oddanost spolehlivému, ekologickému zařízení, kterému můžete důvěřovat po celém světě.
| O ICT společnosti a továrně
ICT vede SMT s vlastním výzkumem a vývojem a třemi továrnami, které se během 26 let rozrostly na 89 zaměstnanců. Sloužíme více než 1600 klientům v 72 zemích, od automobilových až po LED řady, s přísným testováním a systémy kvality. Náš kompaktní inline systém selektivního pájení vlnou se hodí do jakéhokoli prostoru a je podpořen globální podporou. Denně inovujeme a budujeme mezihodnotová partnerství pro úspěch vaší továrny.
