X-7100
I.C.T
X-ray inspection machine
| Množství: | |
|---|---|
| Rentgenový kontrolní stroj ICT X-7100 PCB
ICT X-7100 je pokročilý offline SMT PCB rentgenový inspekční stroj určený pro detailní interní kontroly ve výrobě elektroniky. Vyniká při problémech se skvrnami, jako jsou vzduchové bubliny, dutiny, zkraty, otevřené obvody, chybějící pájka a praskliny v součástech. Díky funkcím, jako je CNC programování pro automatickou detekci a vizuální navigační rozhraní, zjednodušuje proces pro operátory. Tento rentgenový inspekční stroj PCB podporuje různé aplikace, od SMT a BGA až po lithiové baterie a automobilové díly. Jeho digitální plochý panel s vysokým rozlišením a stabilní rentgenka zajišťují čistý obraz, zatímco bezpečnostní certifikace jako EU CE a ISO jej činí spolehlivým. Ideální pro kontrolu kvality, pomáhá výrobcům snižovat vady a zlepšovat spolehlivost produktu uživatelsky přívětivým způsobem.
| Funkce

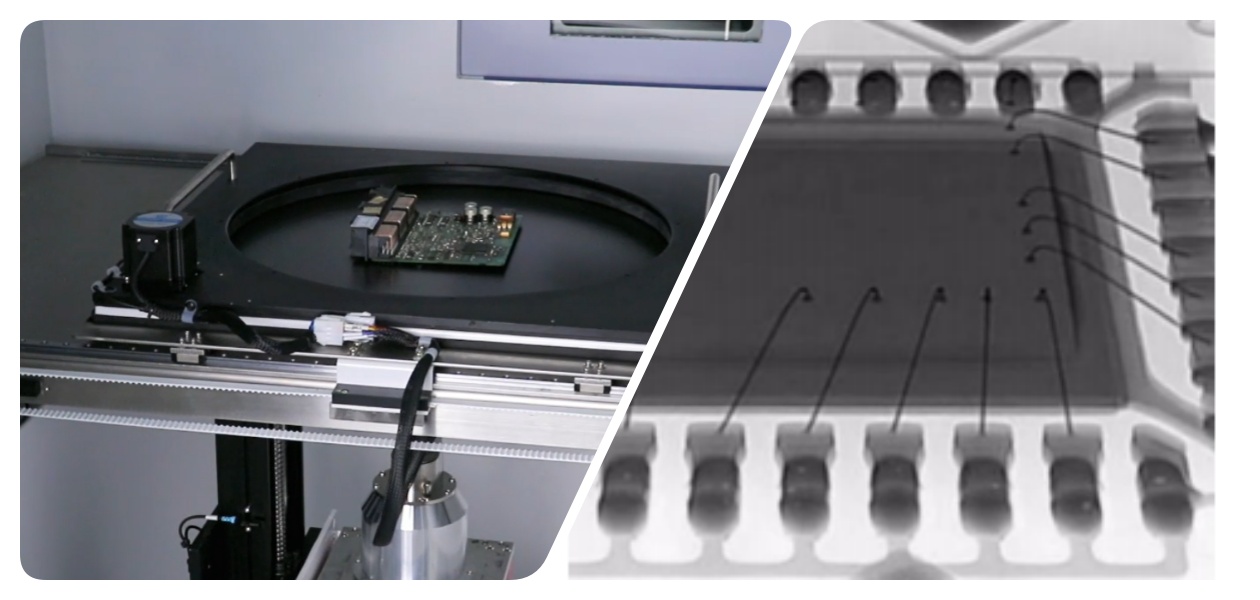

ICT X-7100 PCB X-ray Inspection Machine využívá digitální plochý panelový detektor s vysokým rozlišením a 1536x1536 pixely, který poskytuje ostré snímky pro přesnou detekci defektů. Tato funkce zachycuje korekce v reálném čase a nabízí několik režimů zisku pro lepší viditelnost. Pomáhá identifikovat drobné problémy, jako jsou vady pájecí kuličky nebo problémy s lepením drátů v polovodičích. Díky pasivnímu chlazení a teplotním senzorům si udržuje konzistentní výkon během dlouhých sezení. Díky tomu je rentgenový kontrolní stroj nezbytný pro průmyslová odvětví, která potřebují přesné vnitřní pohledy a zajišťují méně chyb ve výrobě.

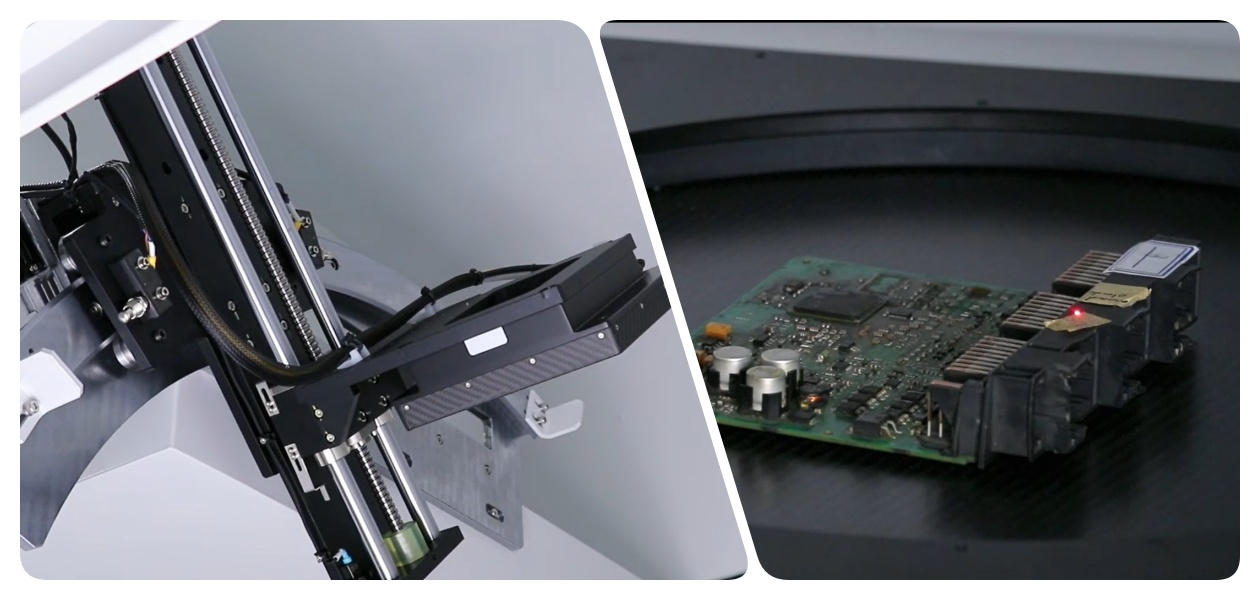

CNC programování v tomto rentgenovém inspekčním stroji PCB umožňuje automatické skenování více pozic vzorků bez ručního zadávání. Podporuje funkce pole pro vzorky s pevným odstupem, což urychluje kontroly ve velkoobjemových nastaveních. Operátoři mohou snadno nastavovat programy pomocí kliknutí myší, což snižuje čas a chyby. Antikolizní systém chrání zařízení při pohybu. Tento offline rentgenový inspekční stroj SMT PCB je ideální pro dávkové testování v SMT linkách, čímž zvyšuje efektivitu a opakovatelnost.

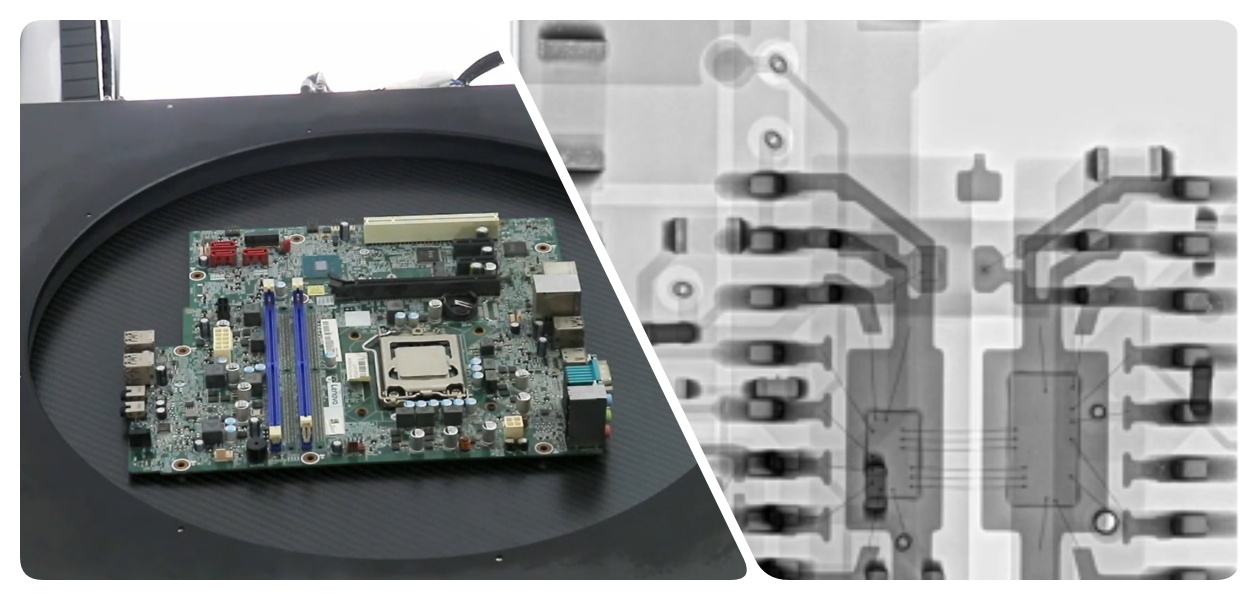

Jednoklíčové měřicí nástroje v X-7100 rychle vypočítají velikost bublin, míru pórovitosti a výšku pájky. To pomáhá při kontrole kvality pájených spojů v sestavách PCBA. Funkce simulace barev zlepšuje pozorování obrazu pro lepší analýzu. Je vybaven joystickem pro přesné nastavení a zajišťuje přesné výsledky. Jako všestranný rentgenový inspekční stroj PCB se vztahuje na různé materiály, jako je keramika a plasty, což pomáhá při prevenci defektů.
| Specifikace
| Položka | Model | ICT X-7100 |
| Rentgenová trubice | Typ | Uzavřená trubka |
| Napětí | 90 kV | |
| Elektrický proud | 200uA | |
| Prostorové rozlišení | 5 μm | |
| Plochý panel | Metoda snímání obrazu | Ploché digitální zobrazování |
| Přesnost zobrazení | 85 μm | |
| A/D převod kvantovaná hodnota hustoty | 16bit (65536) | |
| Rezoluce | 1280*1024px | |
| Snímková frekvence akvizice | 30 FPS | |
| Systém | Zvětšení | 200x |
| Operační systém | Windows 10 | |
| Moc | AC110-220V, 50-60HZ, 1200W | |
| Test radiační bezpečnosti | <1 uSV/H | |
| Struktura | Max. Velikost načítání | 540 mm * 540 mm |
| Max. Oblast kontroly | 510 mm * 510 mm | |
| Max. Nakládací hmotnost | ≤ 10 kg | |
| Úhel natočení plošiny | 60° | |
| Dimenze | 1100*1360*1750mm | |
| Hmotnost | 950 kg | |
| Pohyb platformy | Automaticky / Ručně |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Seznam vybavení linky SMT
ICT vysoce kvalitní výrobní linka PCBA obsahuje pokročilé vybavení pro efektivní a přesnou montáž PCB. Plně automatizovaná linka SMT zahrnuje zavaděč, automatickou tiskárnu pro přesné nanášení pájecí pasty, zařízení pro přesné umístění součástek, přetavovací pec pro spolehlivé pájení a systém AOI pro důkladnou kontrolu defektů. Tato vysoce kvalitní výrobní linka PCBA zajišťuje hladký provoz, vysokou spolehlivost a nízkonákladovou montáž SMT, splňující různé průmyslové požadavky.
| Video o úspěchu zákazníka
V našem videu předvádíme rentgenový inspekční stroj PCB ICT X-7100 v akci v továrně na elektroniku klienta. Video začíná přehledem jeho elegantního exteriéru a klíčových funkcí, jako je ovládání joystickem a programovací rozhraní. Uvnitř odhaluje vysoce přesnou rentgenku od Hamamatsu a digitální plochý panelový detektor. Během provozu stroj skenuje vzorky PCBA a detekuje bubliny BGA a pájecí kuličky v reálném čase. Inženýři demonstrují automatický dávkový režim na lithiových bateriích a kabelových svazcích, zdůrazňují rychlé měření dutin a náklonů až do 60 stupňů. Toto nastavení pomohlo klientovi zlepšit detekci defektů o 30 %, což zajistilo vyšší kvalitu jeho SMT výrobní linky. Video zdůrazňuje, jak se tento offline SMT PCB rentgenový inspekční stroj bez problémů integruje do pracovních postupů pro spolehlivé výsledky.
| Servis a podpora školení
VŠCHT nabízí komplexní služby a školení pro DPS X-ray Inspection Machine. Náš tým zajišťuje instalaci na místě, pravidelnou údržbu a rychlou technickou podporu, aby vaše zařízení fungovalo hladce. Školicí programy pokrývají základní provoz, programování a bezpečnostní protokoly, přizpůsobené operátorům s jednoduchými pokyny. Zahrnujeme také poradenství v oblasti optimalizace procesů pro zvýšení efektivity vaší výroby. S globálními servisními centry zajišťujeme rychlou odezvu a dostupnost náhradních dílů. Tato podpora pomáhá klientům maximalizovat potenciál stroje bez prostojů.
| Co říkají zákazníci
Naši zákazníci chválí ICT inženýry za jejich odborné dovednosti při nastavování a odstraňování problémů. Milují PCB rentgenový inspekční stroj pro jeho přesné detekce a snadné použití. Mnozí vyzdvihují naše bezpečné balení a rychlou přepravu, které zabraňují poškození. Rychlé odpovědi na dotazy rychle řeší problémy a budují důvěru. Celkově nás klienti hodnotí vysoce za spolehlivé vybavení a služby.
| Certifikace a standardy
ICT je držitelem klíčových certifikací jako CE, RoHS, ISO9001 a různých patentů. Ty zajišťují, že náš rentgenový inspekční stroj PCB splňuje mezinárodní normy bezpečnosti a kvality. CE potvrzuje shodu s předpisy EU pro zdraví a životní prostředí. RoHS nezaručuje žádné škodlivé látky. ISO9001 odráží náš silný systém řízení kvality. Patenty chrání inovativní funkce, jako jsou nástroje pro měření bublin. Díky tomu jsou naše produkty celosvětově spolehlivé.
| O společnosti ICT a naší továrně
ICT je přední poskytovatel s vlastním výzkumem, vývojem a výrobou, který zaměstnává více než 89 zaměstnanců v areálu o rozloze 12 000 m². Od roku 2012 jsme rychle rostli a obsluhujeme více než 1 600 zákazníků v 72 zemích. Naše továrny dodržují přísné testovací procesy a systémy řízení kvality, aby zajistily vysoké standardy. Nabízíme kompletní SMT řešení, od plánování po optimalizaci, pomáháme klientům budovat efektivní výrobní linky po celém světě.
