Mnoho linek SMT začíná mít potíže ne kvůli špatné kvalitě vybavení, ale protože rozhodnutí o uspořádání bylo od prvního dne zásadně špatné. Problémy se často objevují postupně: přidání jediného AOI nebo rentgenového snímku způsobí několik dní odstávky, vyrovnávací paměti jsou poddimenzované nebo špatně umístěné a celková propustnost časem klesá – i když každý stroj nadále funguje v rámci specifikací. Tyto problémy jsou zřídka náhodné. Jsou to strukturální důsledky toho, jak byla linka původně konfigurována.
Volba mezi inline a modulárním uspořádáním SMT linek proto není otázkou efektivity podlahové plochy. Jde o dlouhodobou výrobní strategii, která přímo ovlivňuje stabilitu toku materiálu, flexibilitu přechodu, odolnost systému a skutečné náklady na budoucí expanzi.
Co činí rozhodnutí o rozvržení obzvláště nebezpečným, je to, že jejich omezení jsou na začátku často neviditelná. Během počátečního náběhu se může zdát, že jak inline, tak modulární linky běží hladce. Skutečné rozdíly se projeví až později – když se zvýší objem výroby, bude nutné změnit produktový mix nebo provést další kontrolní kroky. V době, kdy jsou tato omezení zřejmá, jejich náprava obvykle vyžaduje značné přepracování, prostoje nebo reinvestice kapitálu.
Abychom pochopili, proč je tolik linek SMT omezeno na počátku svého životního cyklu, je nezbytné nejprve prozkoumat, jak mohou volby uspořádání zablokovat strukturální omezení výrobní linky od prvního dne.
Mnoho továren si příliš pozdě uvědomí, že jejich linka SMT byla od samého začátku omezena. I když jsou vybaveny rychlými a spolehlivými umisťovacími platformami, jako jsou JUKI nebo Hanwha , může se celkový výkon linky měsíc za měsícem stále zhoršovat. Propustnost pomalu klesá, malé úpravy se stávají velkými narušeními a každé zlepšení se zdá těžší, než se očekávalo.
Tyto problémy jsou zřídka způsobeny schopnostmi stroje. Jsou výsledkem rozhodnutí o uspořádání, která byla učiněna na začátku projektu – rozhodnutí, která tiše zablokují konstrukční omezení na lince a jejichž náprava je postupem času stále nákladnější.
V počáteční fázi se zdá, že vše běží hladce. Doby cyklů jsou splněny, buffery zůstávají většinou prázdné a linka vypadá vyrovnaně. Postupem času se však realita mění. Rozmanitost produktů se zvyšuje, objemy kolísají a změny jsou častější.
Mezi procesy se začíná hromadit čekací doba. Některé stroje se začnou blokovat, zatímco jiné jsou nečinné. Původní vyvážení linek se postupně rozpadá, ne proto, že jednotlivé stroje ztrácejí výkon, ale proto, že rozložení nedokáže absorbovat variace. Výsledkem je, že celkový výkon klesá, i když každý stroj stále pracuje v rámci specifikací.
S rostoucími požadavky na kvalitu se další kontrola, jako je kontrolní stroj AOI, stává nevyhnutelnou. V mnoha inline uspořádáních vyžaduje přidání jediného kontrolního kroku řezání dopravníků, přesunutí více strojů a opětovné vyvážení celého toku.
To, co vypadá jako malý upgrade, se může proměnit ve dny – nebo dokonce týdny – výpadků výroby. Naproti tomu modulární uspořádání je navrženo tak, aby izolovalo části linky. Inspekční jednotky lze často vkládat nebo přemisťovat s minimálním dopadem, což zkracuje narušení provozu na hodiny, nikoli dny.
Tento rozdíl se stává kritickým, jakmile linka již vstoupila do stabilní výroby. Když se vaše sestavy přesouvají směrem k balíkům s vyšší hustotou nebo komponentám se skrytými spoji, rentgenové záření se často stává praktickým požadavkem spíše než 'příjemností'. Chcete-li pochopit, kdy a proč se obvykle zavádí rentgenová kontrola v PCBA – a co to znamená pro integraci linek – může vám to pomoci včas naplánovat prostor a modulární spojovací body.
Tlumiče jsou určeny k absorbování krátkých zastávek a zabránění šíření poruch po celé lince. V praxi mnoho linek SMT trpí, protože buffery byly poddimenzované nebo umístěny bez jasné strategie.
Když se jeden stroj zastaví, materiál se rychle zazálohuje, čímž se zablokují předcházející procesy a vyhladoví se následné stanice. Malá, častá přerušení se kumulují do značné ztráty výkonu. Efektivní plánování rozvržení definuje délku vyrovnávací paměti a umístění včas, a to na základě chování procesu spíše než dostupné podlahové plochy, aby se zabránilo těmto opakujícím se mikrovýpadkům.
Rozvržení linek SMT je často považováno za cvičení prostorového plánování – jak umístit stroje do dostupné oblasti. Ve skutečnosti rozhodnutí o uspořádání definují, jak se celý produkční systém chová během své životnosti. Určují, jak hladce proudí materiály, jak rychle lze produkty měnit a jak nákladné budou budoucí úpravy. Špatné rozložení zřídka selže okamžitě; místo toho vytváří strukturální úzká místa, která tiše rok co rok snižují efektivitu.
Rozhodnutí o rozvržení mají smysl pouze tehdy, když máte jasno v celém rozsahu systému, který navrhujete – od tisku a umístění až po přeformátování, kontrolu, manipulaci a sledovatelnost. Pokud si chcete rychle zopakovat, co řada SMT obsahuje a jak každý procesní krok ovlivňuje následnou stabilitu, může vám pomoci vyhodnotit inline vs modulární možnosti s úplnějším zobrazením systému.
Jakmile je linka nainstalována a spuštěna, je obtížné tato omezení odstranit bez většího narušení. To je důvod, proč by volba uspořádání měla být hodnocena spíše jako dlouhodobá výrobní strategie než jako krátkodobý úkol instalace.
V dobře navrženém uspořádání se desky plošných spojů pohybují po lince stálým tempem s minimálním čekáním. Každý proces plynule přechází k dalšímu a malé odchylky jsou absorbovány bez zastavení toku. Tato stabilita umožňuje, aby propustnost zůstala předvídatelná v průběhu času.
Ve špatně navrženém uspořádání se materiálový tok stává nerovnoměrným. Před tiskárnami, přetavovacími pecemi nebo kontrolními stanicemi se začnou tvořit fronty. Tyto čekací doby jsou často přehlíženy, protože stroje vypadají vytížené, ale přímo snižují efektivní výkon. Postupem času se malá zpoždění skládají do významných ztrát, i když jednotlivé stroje nadále pracují při jmenovitém výkonu.
S rostoucím sortimentem produktů se flexibilita rozvržení stává rozhodujícím faktorem. Efektivní změna produktu závisí na snadném přístupu k podavači, jasných cestách materiálu a schopnosti izolovat nastavovací činnosti od běžících procesů.
Inline uspořádání pevně propojuje všechny stroje do jednoho toku. I když to může být efektivní pro stabilní výrobu, znamená to také, že mnoho změn vyžaduje zastavení celé linky. Naproti tomu modulární uspořádání je navrženo tak, aby oddělovalo sekce. Týmy mohou připravovat podavače, upravovat programy nebo ověřovat procesy v jednom modulu, zatímco ostatní sekce pokračují v provozu, což výrazně snižuje prostoje.
Tento rozdíl je stále důležitější s tím, jak roste rozmanitost produktů a frekvence změn.
Rozhodnutí o uspořádání také určují, jak drahé budou budoucí změny. V inline konfiguraci přemístění tiskárny, přetavovací pece nebo kontrolního systému často zahrnuje demontáž dopravníků, přemístění více strojů a opětovné vyvážení celé linky. Skutečná cena není jen práce – jsou to týdny ztracené výroby a zpožděné dodávky.
Modulární rozvržení jsou vytvářena s ohledem na změny. Zařízení lze přidat, přemístit nebo upgradovat s omezeným dopadem na sousední sekce. Po celou dobu životnosti továrny se tato flexibilita přímo promítá do nižších provozních nákladů a menšího narušení provozu, když se vyvíjejí obchodní požadavky.

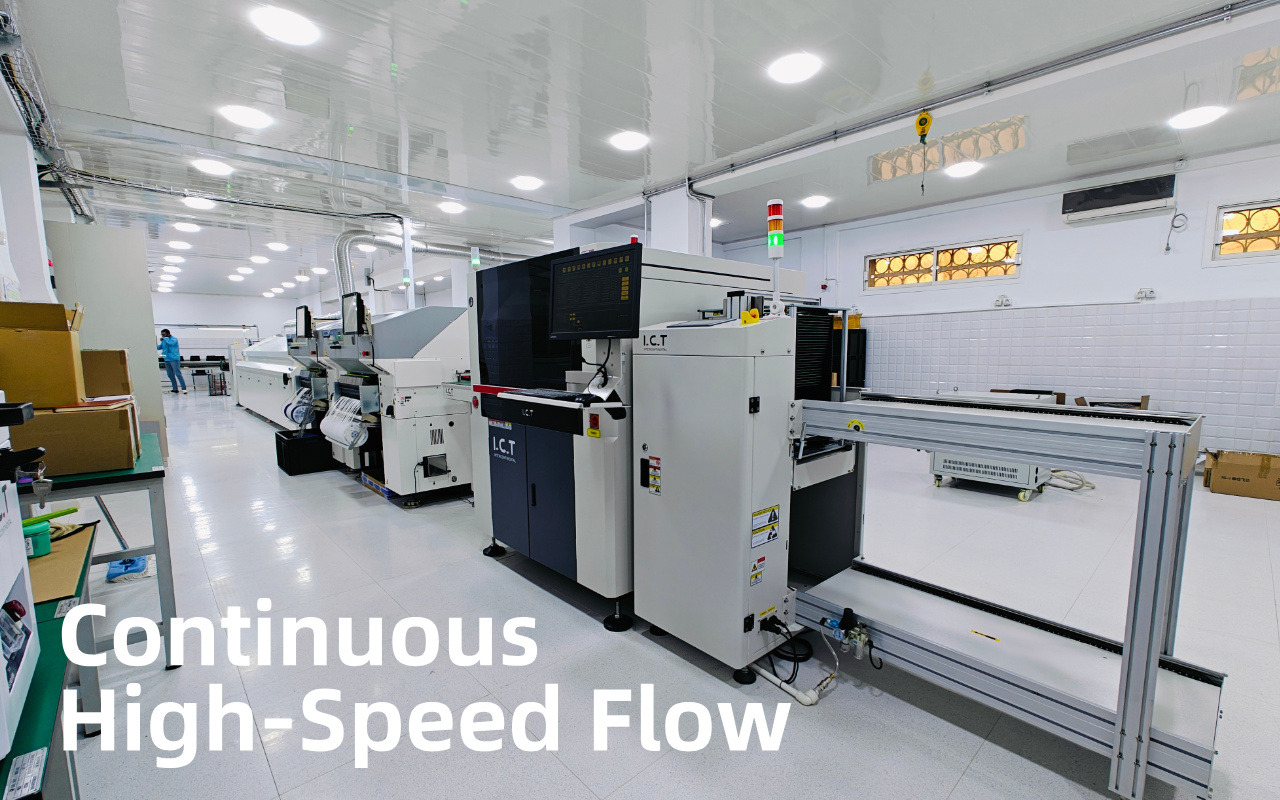

Inline SMT uspořádání spojuje všechny stroje do jediné, nepřetržité výrobní cesty. Jeho hlavní síla spočívá v rychlosti a rytmu. Když jsou výrobní podmínky stabilní a předvídatelné, mohou inline konfigurace poskytovat velmi vysokou propustnost s minimální manipulací s materiálem a čistým procesním tokem.
To je důvod, proč inline uspořádání zůstávají široce používána v prostředích, kde je rozmanitost produktů omezená a výrobní série jsou dlouhé. Za správných podmínek jsou efektivní, snadno pochopitelné a schopné působivého výstupu.
V inline uspořádání se desky plošných spojů přesouvají přímo od tisku pájecí pasty k umístění, přetavení a kontrole bez záměrných přerušení toku. Dopravníky jsou pevně propojeny a každý proces okamžitě přechází na další.
Tento nepřerušovaný pohyb minimalizuje ruční manipulaci a může zkrátit dobu cyklu, když je vlasec dobře vyvážený. Dokud každý proces pracuje v úzkém výkonnostním rozsahu, chová se linka jako jeden stroj, postupuje kontinuálním tempem s malými odchylkami.
Účinnost tohoto modelu zcela závisí na vyváženosti a důslednosti.
Inline rozvržení jsou přirozeně v souladu se silnými stránkami vysokorychlostních platforem pro umístění. Stroje od výrobců, jako jsou JUKI a Hanwha, jsou navrženy tak, aby běžely nepřetržitě s vysokou propustností a podávaly komponenty plnou rychlostí s minimálním přerušením.
Když typy produktů zůstanou nezměněny pro prodloužené série, stabilní tok materiálu inline linky umožňuje těmto platformám pracovat v blízkosti jejich optimálního výkonu. Frekvence výměny je nízká, konfigurace podavače zůstávají stabilní a rychlost ukládání se stává skutečnou výhodou spíše než teoretickou specifikací.
V tomto scénáři mohou inline rozvržení poskytovat maximální výstup s relativně jednoduchým ovládáním linky.
Stejné těsné spojení, které umožňuje vysokou rychlost, také představuje zásadní riziko. Protože jsou všechny stroje propojeny přímo, zastavení v kterémkoli jednotlivém bodě procesu se okamžitě šíří po celé lince.
Chyba podavače, běžná údržba nebo drobná úprava na jednom stroji může celou linku zastavit. Vyrovnávací paměti nabízejí v této konfiguraci omezenou ochranu, protože mezi procesy existuje malé fyzické nebo logické oddělení. Se zvyšující se složitostí výroby mohou i malá a častá přerušení významně ovlivnit celkovou efektivitu.
Tato strukturální zranitelnost se stává výraznější v továrnách s vysokým produktovým mixem, častými změnami nebo omezenou tolerancí prostojů – což jsou podmínky, se kterými se mnoho provozů setkává až poté, co linka nějakou dobu běží.

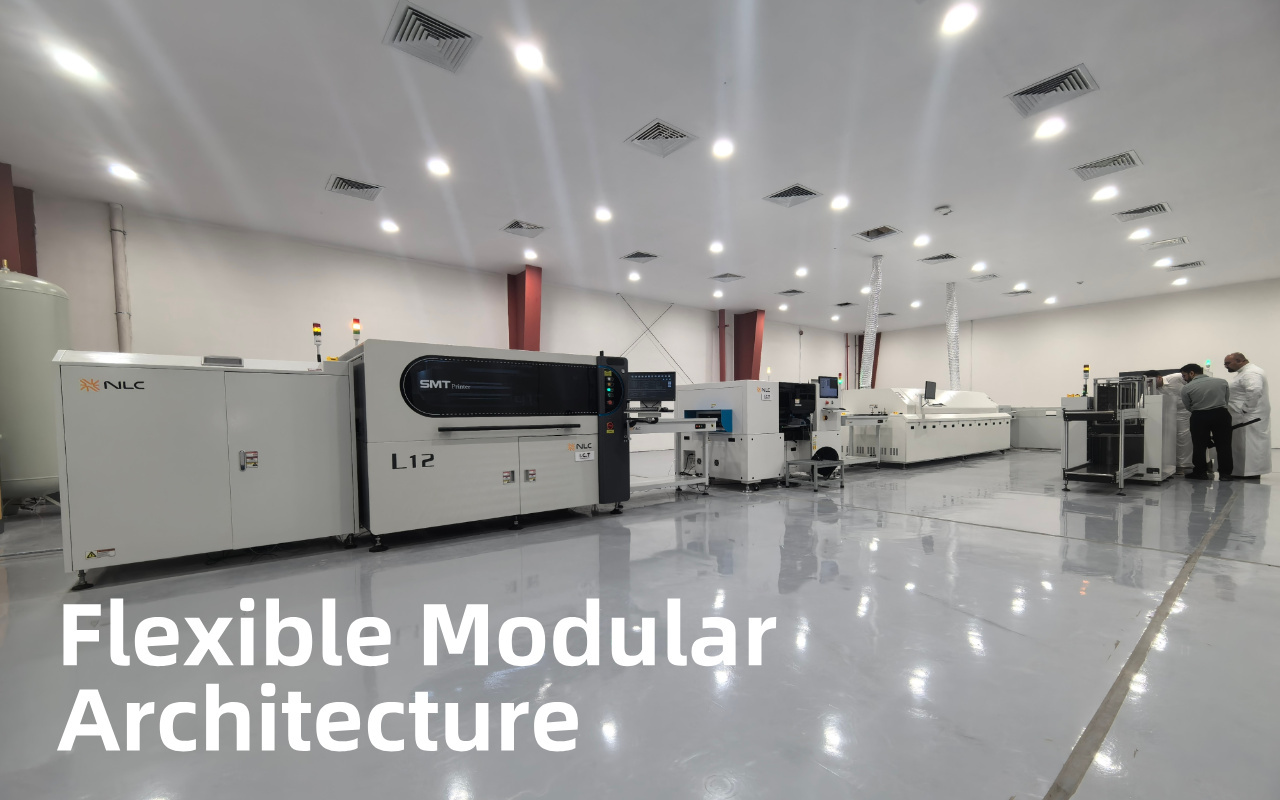

Modulární uspořádání SMT linky rozděluje výrobní linku na více funkčních sekcí, propojených krátkými dopravníky nebo vyrovnávacími jednotkami. Na rozdíl od inline uspořádání, která se chovají jako jeden souvislý systém, jsou modulární konfigurace navrženy tak, aby tolerovaly variace. Každá sekce pracuje s určitým stupněm nezávislosti, což umožňuje lince absorbovat poruchy, aniž by si okamžitě vynutila tečku.
Tato filozofie designu upřednostňuje odolnost před absolutní rychlostí. Jak se výrobní podmínky vyvíjejí, modulární uspořádání poskytuje shovívavější strukturu, která se může přizpůsobit bez neustálého vyvažování.
V modulárním uspořádání jsou tisk pájecí pasty, umístění, přetavení a kontrola považovány za samostatné procesní moduly. Tyto moduly jsou propojeny, ale nejsou pevně svázány. Když se vyskytne problém v jedné sekci – jako je seřízení podavače nebo ladění kontroly – dopad na zbytek linky je omezený.
Buffery mezi moduly dočasně uchovávají desky plošných spojů, dokud je problém vyřešen, což umožňuje pokračovat v běhu upstream procesů. Toto oddělení zabraňuje tomu, aby malá přerušení procházela celou linkou a měnila drobné události v úplné zastavení výroby.
Postupem času tato polonezávislá struktura výrazně zlepšuje provozní stabilitu, zejména v prostředí s častými úpravami.
Buffery v modulárním uspořádání dělají víc než jen ukládání desek. Fungují jako tlumiče pro výrobní systém. Krátká přerušení po proudu již nevynucují okamžitá odstávka na začátku a zotavení po zastavení je rychlejší a předvídatelnější.
Rozhodující roli hrají také krátké dopravníky mezi moduly. Zjednodušují fyzické oddělení mezi procesy a usnadňují vkládání, vyjímání nebo přemisťování zařízení bez přepracování celé linky. Místo přepracování materiálového toku lze změny lokalizovat do jediného modulu.
Tato kombinace vyrovnávacích pamětí a krátkých spojení umožňuje modulárním linkám udržet si propustnost, i když podmínky nejsou ideální.
Požadavky na kontroly mají tendenci v průběhu času růst. Další kroky SPI, AOI nebo selektivní rentgenové záření jsou často zaváděny s tím, jak se zpřísňují standardy kvality nebo se zvyšuje složitost produktu. Modulární uspořádání se tomuto vývoji velmi dobře hodí.
Protože se moduly připojují prostřednictvím flexibilních rozhraní, lze inspekční platformy přidávat nebo přemisťovat s minimálním narušením. Moderní systémy – jako jsou ty, které poskytuje I.CT – jsou navrženy tak, aby se hladce integrovaly do modulárních linek, což umožňuje vložit kontrolní kroky tam, kde poskytují největší hodnotu, aniž by bylo nutné celou linku přestavět.
V důsledku toho upgrady inspekcí v modulárních konfiguracích obvykle vyžadují mnohem méně prostojů a inženýrského úsilí než v těsně propojených inline uspořádáních. AOI je jedním z nejčastěji přidávaných nebo přemístěných kontrolních kroků podle toho, jak se vyvíjejí požadavky na produkt, zvláště když zavádíte více variant, přísnější pravidla zpracování nebo brány kvality specifické pro zákazníka. Jasnější pochopení toho, jak AOI funguje při montáži PCB, usnadňuje rozhodování, kde by měly být od začátku rezervovány modulární spojovací body a kapacita vyrovnávací paměti.

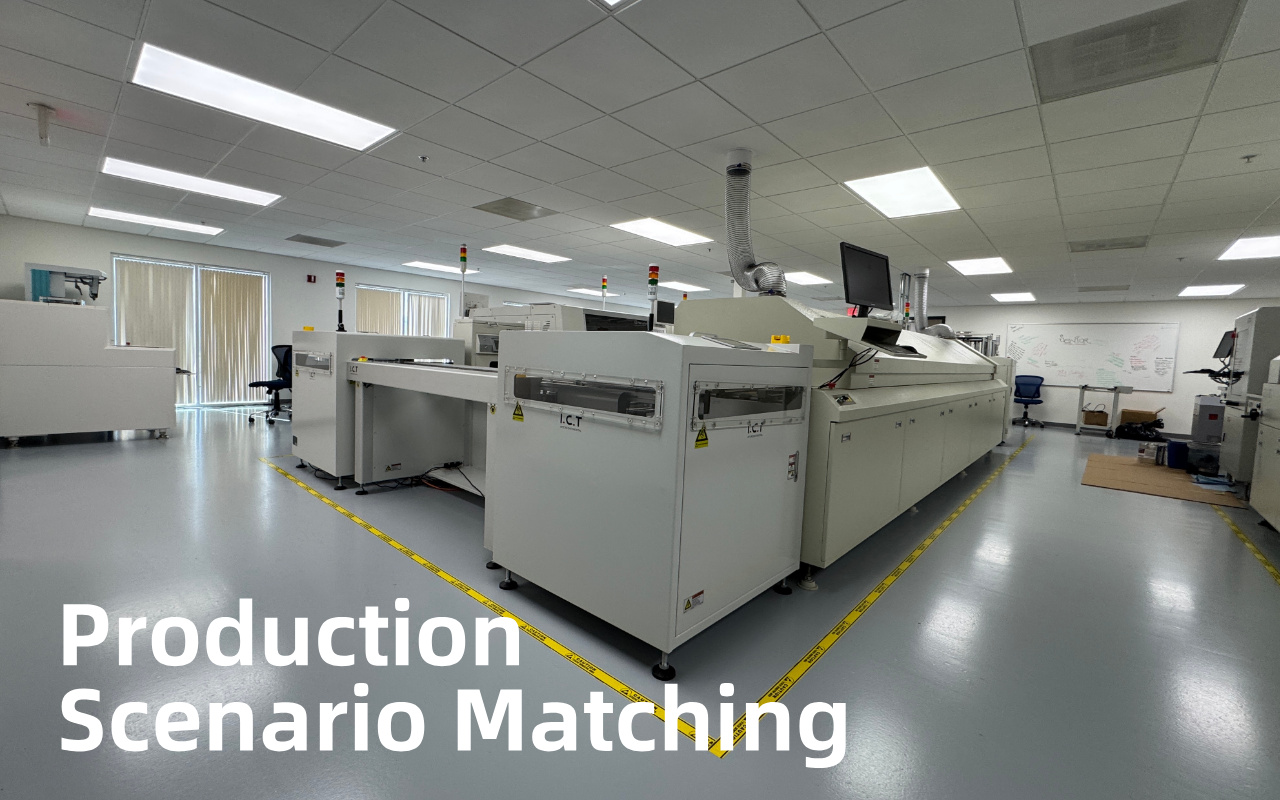

Neexistuje žádné univerzálně 'správné' rozvržení linek SMT. Správná volba závisí na tom, jak vaše továrna skutečně funguje dnes – a jak se pravděpodobně změní v příštích několika letech. Při pohledu na skutečné výrobní scénáře jsou rozdíly mezi inline a modulárním uspořádáním mnohem jasnější než abstraktní srovnání.
Prostředí s velkým množstvím směsi a malým objemem klade neustálý tlak na flexibilitu linky. Časté změny produktů, různé velikosti desek a různé sady komponent činí účinnost přechodu kritickou.
Za těchto podmínek obvykle fungují modulární uspořádání lépe. Týmy mohou připravovat podavače, upravovat programy nebo dolaďovat nastavení inspekce v jednom modulu, zatímco ostatní sekce běží dál. Prostoje jsou spíše lokalizované než globální. Naproti tomu řadová uspořádání často vyžadují úplné zastavení pro výměnu, čímž se krátké nastavovací úkoly proměňují ve velké ztráty ve výrobě.
S rostoucí rozmanitostí produktů je tento rozdíl stále viditelnější v denní produkci.
Když je výroba zaměřena na jeden nebo dva produkty s dlouhými, nepřerušovanými běhy, inline uspořádání ukazuje svou sílu. Nepřetržitý průtok minimalizuje manipulaci a linku lze jemně vyvážit pro maximální průchodnost.
V tomto scénáři vysokorychlostní umisťovací platformy, jako je Hanwha, fungují blízko svým optimálním podmínkám. Změny jsou vzácné, konfigurace podavačů zůstávají stabilní a náklady na sestavenou desku jsou obvykle nižší než u více segmentovaných uspořádání.
Inline funguje nejlépe, když je variabilita záměrně držena mimo systém. Mnoho programů pro spotřební elektroniku odměňuje stabilní velkoobjemové provádění, kde rozhodovacímu modelu dominuje doba provozuschopnosti, konzistentnost takt a náklady na desku. Pokud se to podobá vaší produkční realitě, kontrola toho, jak jsou typicky specifikovány SMT linky pro spotřební elektroniku, vám může pomoci potvrdit, zda inline uspořádání zůstane efektivní při škálování objemů.
V regionech s vysokými mzdovými náklady se prostoje rychle prodraží. Když se linka zastaví, operátoři, technici a dozorci často nečinně čekají, dokud se problémy nevyřeší.
Modulární uspořádání pomáhá snížit tyto skryté náklady omezením rozsahu odstávek. Údržba, úpravy nebo drobné problémy v jednom modulu nemusí nutně zastavit celou linku. Na druhé straně inline uspořádání vyžadují téměř dokonalou rovnováhu a spolehlivost, aby se předešlo nákladným prostojům u celé pracovní síly.
U mnoha evropských továren může tato odolnost převážit čistě rychlostní úvahy. V Evropě jsou rozhodnutí o uspořádání často řízena nejen mzdovými náklady, ale také spolehlivostí a očekáváním auditu – zejména u automobilových a průmyslových programů.
Pokud stavíte směrem k výrobě s vyšší spolehlivostí, plánování linek SMT pro automobilovou elektroniku poskytuje užitečný kontext, proč expanze inspekcí, sledovatelnost a stabilita procesu mají tendenci utvářet strategii uspořádání brzy.
Požadavky na kontrolu zřídka zůstávají statické. V mnoha továrnách je prvním kontrolním krokem, který se přidává nebo aktualizuje, kontrola pájecí pasty, protože zabraňuje následným defektům a snižuje smyčky přepracování. Pochopení toho, jak jsou stroje SPI v linkách SMT obvykle umístěny a používány, vám pomůže předpovědět, zda vaše uspořádání přijme nové kontrolní kroky čistě – nebo si později vynutí rušivé přepracování. Jak se standardy kvality zpřísňují a produkty se stávají složitějšími, často se zavádějí další kroky SPI, AOI nebo rentgenové záření.
Modulární uspořádání jsou pro tento vývoj přirozeně vhodnější. Stávající nárazníkový prostor a flexibilní propojení umožňují přidávat nebo přemisťovat kontrolní zařízení s omezeným narušením. Inline uspořádání může vyžadovat značné přepracování dopravníku a vyvážení linky, aby se přizpůsobilo novým strojům, čímž se zlepšení kvality promění ve velké inženýrské projekty.
Pokud je rozšíření inspekce součástí vašeho střednědobého plánu, stává se rozhodujícím faktorem flexibilita uspořádání.

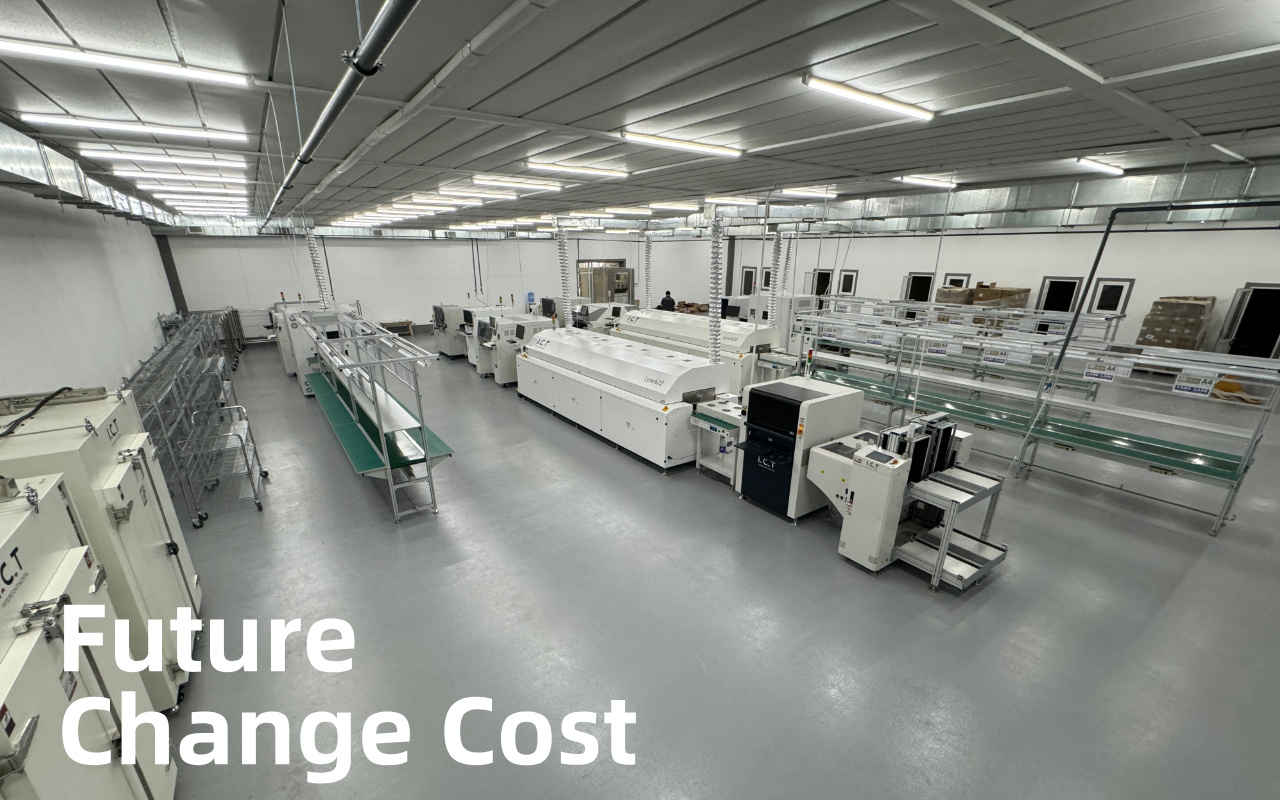

Když týmy porovnávají rozvržení linek SMT, důraz je často kladen na počáteční investice a rychlost instalace. Často se podceňuje, kolik bude budoucí změna stát – co se týče času, práce a ztraceného výstupu. Rozhodnutí o uspořádání určují, zda rozšíření a úpravy jsou rutinní úpravy nebo rušivé projekty, které spotřebují týdny výrobní kapacity.
Při plánování rozšiřování vám pomůže myslet za pohyby fyzického vybavení. Mnoho továren se také připravuje na vyšší vyspělost automatizace, kde se data, sledovatelnost a adaptivní řízení stávají součástí výrobní strategie. Pokud zkoumáte, jak vypadá výroba bez osvětlení v praxi – a co vyžaduje od vaší architektury linek – toto stojí za to přezkoumat jako součást vašeho dlouhodobého rozhodnutí o uspořádání.
Během životnosti továrny tyto skryté náklady často převyšují původní cenový rozdíl mezi možnostmi uspořádání.
Přidání jednoho stroje je běžným požadavkem, ať už kvůli dodatečné kontrole, ukládání do vyrovnávací paměti nebo snížení kapacity. V inline uspořádáních to obvykle zahrnuje řezání dopravníků, přesouvání více strojů a opětovné vyvážení celého toku. I dobře naplánovaná změna může mít za následek dny – nebo někdy týdny – prostoje.
V modulárním uspořádání se nové stroje přidávají jako další sekce. Stávající moduly zůstávají z velké části nedotčeny a integrace je lokalizovaná. V mnoha případech lze instalaci a uvedení do provozu dokončit během několika hodin, což umožňuje rychlé obnovení výroby s minimální ztrátou propustnosti.
Rozdíl není teoretický – projevuje se přímo v harmonogramech dodávek a závazcích zákazníků.
Velká zařízení, jako jsou tiskárny a přetavovací pece, patří k nejobtížnějším prvkům na přemístění. V inline konfiguracích vyžaduje přesun jednoho z těchto strojů často odpojení několika předřazených a následných procesů, seřízení dopravníků a obnovení rovnováhy linky od nuly.
Modulární konstrukce snižují tento dopad tím, že izolují hlavní zařízení v rámci definovaných sekcí. Tiskárnu nebo troubu lze přemístit nebo vyměnit, aniž by došlo k úplnému odstranění linky. Požadavky na pracovní sílu jsou nižší, restart je rychlejší a riziko zavedení nové nestability je výrazně sníženo.
Jak se továrny vyvíjejí, tato flexibilita se stává stále cennější. Reflow pece se nejen fyzicky obtížně přemisťují, ale také se stávají klíčovými datovými uzly, když přejdete na sledovatelnost a integraci chytré továrny.
Pokud váš plán zahrnuje kontrolu receptury, disciplínu profilování a konektivitu, pochopení integrace přeformátování Průmyslu 4.0 vám pomůže vyhodnotit, zda vaše rozvržení podporuje čisté upgrady, aniž by bylo nutné provést zásadní restrukturalizaci linky.
Technologie umísťování nestojí na místě. Když budou k dispozici platformy s vyšší rychlostí nebo vyšší přesností, mnoho továren chce upgradovat postupně, než přestavovat celou linku.
V těsně provázaných inline uspořádáních si upgrade na rychlejší platformy umístění – jako jsou novější modely od JUKI nebo Hanwha – často vynutí úplné přehodnocení vyvážení linek. Následné procesy může být nutné upgradovat současně, aby se předešlo novým úzkým místům, zvýšení nákladů a přerušení.
Modulární uspořádání umožňuje postupný přístup. Jeden umísťovací modul lze upgradovat jako první, zatímco ostatní sekce pokračují v provozu svým stávajícím tempem. Investice jsou rozloženy v čase a zlepšení výkonu jsou zavedena bez destabilizace celé linky.

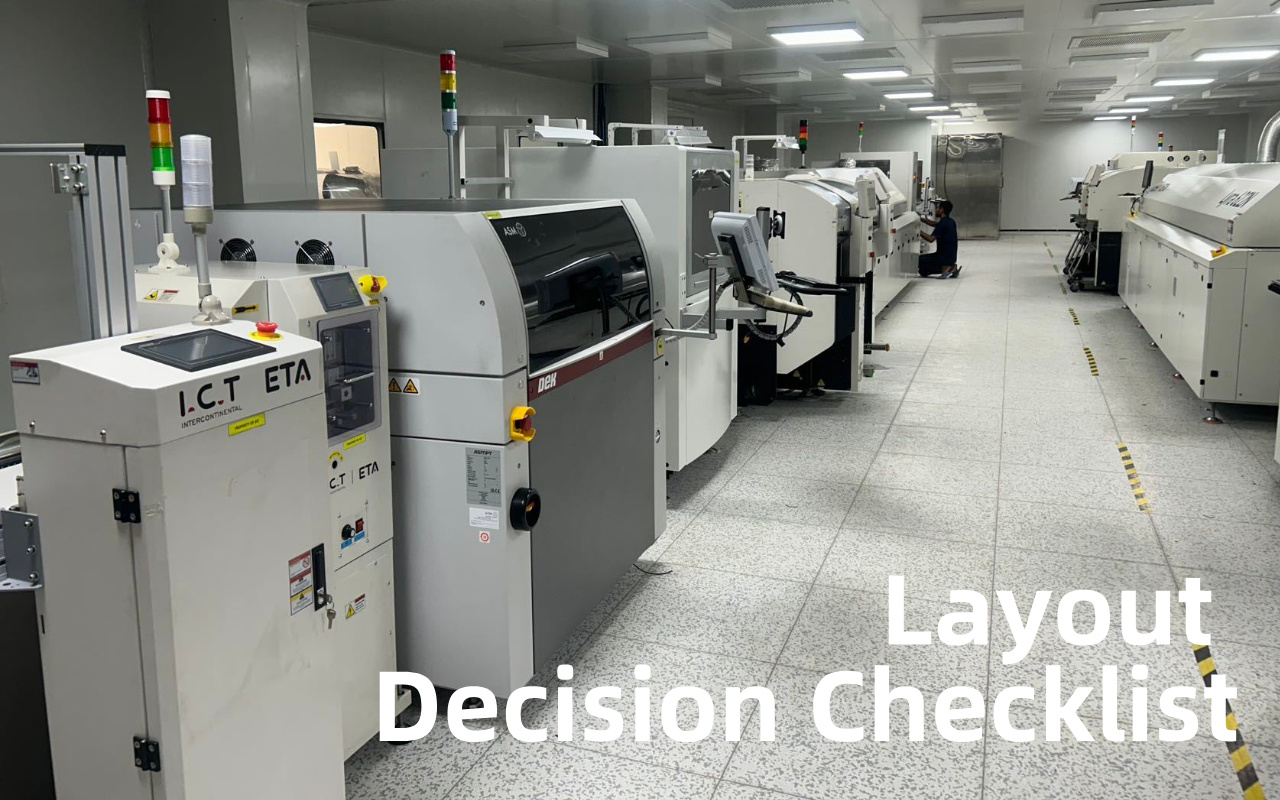

Než se zavážete k uspořádání linky SMT, ustupte a poctivě zhodnoťte svou situaci. Tento kontrolní seznam je navržen tak, aby vám pomohl porovnat vaše skutečné provozní potřeby se silnými stránkami a riziky jednotlivých možností rozvržení. Neexistují žádné správné nebo špatné odpovědi – pouze bezpečnější a riskantnější volby založené na vašem kontextu.
Začněte se svým produktovým mixem. Pokud sestavujete mnoho různých desek v malých sériích a často měníte produkty, modulární uspořádání obecně poskytuje bezpečnější provozní rozpětí. Přepnutí lze izolovat a nastavení nemusí vždy vyžadovat zastavení celé linky.
Pokud se vaše výroba soustředí na malý počet produktů s dlouhými, nepřerušovanými běhy, může inline uspořádání fungovat velmi dobře. Klíčem je konzistence. Čím více variací zavedete, tím větší důraz kladete na těsně propojenou linii.
Dále zvažte, jak stabilní bude pravděpodobně váš objem výroby v následujících letech. Inline rozvržení jsou nejúčinnější, když objem zůstává předvídatelný a vyvážený v průběhu času. Stabilitu odměňují vysokou účinností.
Pokud je poptávka nejistá, roste nebo se očekává, že se posune směrem k vyššímu produktovému mixu, modulární uspořádání tyto změny zvládnou elegantněji. Umožňují kapacitní a procesní úpravy, aniž by si vynutily kompletní přepracování linky.
Rozhodnutí o uspořádání také odrážejí, jakou flexibilitu chcete finančně zachovat. Pokud máte omezenou toleranci na budoucí prostoje, náklady na přemístění nebo opakované inženýrské práce, modulární uspořádání vám pomůže minimalizovat tyto náklady po dobu životnosti továrny.
Pokud jste ochotni investovat více předem a očekáváte jen malou potřebu budoucích úprav, inline uspořádání může přinést nižší náklady na desku ve stabilních podmínkách. Kompromisem je pozdější nižší flexibilita.
Požadavky na kontrolu se v průběhu času zřídka snižují. Pokud váš plán obsahuje více kroků AOI, SPI nebo rentgenových snímků – ať už nyní nebo v blízké budoucnosti – modulární uspořádání zjednodušuje integraci a snižuje narušení provozu.
Pokud jsou požadavky na kontrolu minimální a je nepravděpodobné, že se rozšíří, inline uspořádání zůstane jednoduché a efektivní. Čím více inspekcí přidáte, tím cennější bude flexibilita rozvržení.
Nakonec zhodnoťte zkušenosti svého týmu. Inline uspořádání vyžaduje disciplinovaný provoz, rychlé odstraňování problémů a efektivní provádění změn. Týmy se silným řízením procesů a jasnými rutinami mohou v těchto prostředích uspět.
Pokud má váš tým méně zkušeností se správou častých zastávek nebo složitých přechodů, modulární uspořádání poskytuje shovívavější strukturu. Snižují dopad lidské chyby a zrychlují obnovu, když nastanou problémy.
Inline uspořádání vyniká stabilními, velkoobjemovými běhy s nepřetržitým průtokem a vysokorychlostním umístěním jako JUKI a Hanwha. Modulární uspořádání nabízí lepší odolnost vůči změnám, vysoký mix, nízké objemy a budoucí rozšíření se snazší integrací inspekce ICT a vyrovnávacích pamětí. Správná volba závisí na produktovém mixu, objemové stabilitě, plánech kontrol a toleranci budoucích nákladů na změny – nejen na počátečním prostoru nebo ceně. Použijte 5bodový kontrolní seznam, abyste odpovídali své skutečné situaci a vyhli se pozdějším nákladným přepracováním.
Kontaktujte náš tým na market@smt11.com pro bezplatnou kontrolu rozvržení nebo pomoc s výběrem správné konfigurace pro vaši další linku SMT.
Ano, ale je to drahé a pomalé. Inline linky mají těsné připojení, takže přechod na modulární znamená řezání dopravníků, přidávání vyrovnávacích pamětí a znovu vyvážení všeho. Mnoho továren tráví měsíce a ztrácí výrobu během změny. Je lepší zvolit modulární od začátku, pokud si myslíte, že flexibilita bude později důležitá. Převody inline na modulární často stojí více než výstavba modulů, protože za nějakou práci platíte dvakrát.
Ne vždy. Modular potřebuje na začátku více dopravníků a nárazníků, takže počáteční náklady mohou být o 10–30 % vyšší v závislosti na délce linky. Inline ale šetří peníze pouze v případě, že nikdy moc neměníte. Když přidáte stroje nebo produkty později, modulární se obvykle rychle vrátí, protože změny stojí méně času a práce. V továrnách s velkým množstvím nebo rostoucích továrnách jsou celkové modulární náklady na 3–5 let často nižší.
Oba fungují v obou uspořádáních, protože JUKI a Hanwha jsou vysoce kvalitní. Inline jim nejlépe vyhovuje pro stabilní vysoký objem, protože jejich rychlost odpovídá nepřetržitému toku. Modulární je lepší, pokud často měníte nastavení – různá nastavení podavače nebo rychlosti mohou běžet nezávisleji. Mnoho továren úspěšně kombinuje obě značky v modulárních řadách pomocí nárazníků k vyrovnání malých rozdílů v rychlosti.
Malý prostor tlačí směrem k inline, protože používá přímou cestu a méně dopravníku. Modulární se však vejde i do malých prostor s kratšími nárazníky a kompaktními sekcemi. Pokud je místo velmi málo a očekáváte jen málo změn, je inline praktický. Pokud předpokládáte přidání inspekce nebo produktů, modulární stále nabízí vyšší hodnotu i v malých oblastech, protože se později vyhnete velkým poruchám.
Délka vyrovnávací paměti závisí na vaší nejdelší očekávané zastávce. U většiny linek stačí 1–2 metry na kritickou stanici (jako je umístění nebo kontrola) k absorbování opětovného nabití podavače nebo menšího zaseknutí (5–15 minut). Přidejte další, pokud máte časté dlouhé zastávky nebo desky s vysokou hodnotou, které nemohou čekat. Test se skutečnými běhy: příliš málo vyrovnávací paměti způsobuje zálohování; příliš mnoho plýtvá místem. Začněte s průměrem 1,5 metru a upravte po prvních měsících.
