Inspekce pájecí pasty (SPI) je kritickou součástí moderní montáže technologie Surface-Mount Technology (SMT). Existují však případy, kdy SPI nemusí být nutné. Ať už kvůli nízkým objemům výroby, jednoduchým návrhům nebo specifickým výrobním procesům, některé scénáře mohou tento krok automatizované kontroly obejít. Tento článek se zabývá situacemi, kdy SPI nemusí být vyžadováno, a kompromisy, které s sebou přináší přeskočení.
Při maloobjemovém prototypování, často používaném v jednorázové nebo malosériové výrobě, se pájecí pasta nanáší ručně pomocí injekčních stříkaček nebo malých šablon. Po nanesení pasty se k vytvoření konečného produktu použije ruční pájení nebo přetavení v parní fázi. Operátoři mohou sledovat a upravovat aplikaci pasty v reálném čase a okamžitě opravovat jakékoli nesrovnalosti. Tento přímý dohled eliminuje potřebu automatického SPI, které se obvykle používá ke správě variability ve vysokorychlostním a velkoobjemovém tisku. Pro prototypování, kde jsou objemy pasty menší a variace méně kritické, je obvykle postačující ruční zásah.
Pro fandy, výrobce nebo malé inženýrské týmy vyrábějící méně než 10 desek není automatizované SPI často nákladově efektivní nebo nutné. Tyto běhy obvykle zahrnují ruční umístění součástí na desky s ručně natištěnou nebo dávkovanou pastou. Vizuální kontroly při zvětšení v kombinaci s funkčním testováním obvykle postačují k zajištění správnosti montáže. V těchto případech může čas a náklady potřebné k nastavení a údržbě systémů SPI výrazně převýšit výhody, zejména při práci s jednoduchými návrhy.
Nastavení a programování systému SPI vyžaduje značný čas a investice. To je často ospravedlnitelné u velkoobjemových jízd, kde se výhody automatizované kontroly časem vyplatí. Při sériích s méně než 50 deskami však fixní náklady systémů SPI převažují nad potenciálními úsporami z menšího počtu závad. Bez SPI mohou operátoři urychlit cykly prototypování a snížit náklady, což je zvláště důležité při rychlé iteraci návrhů ve fázích výzkumu a vývoje.
Desky, které se spoléhají pouze na součástky s průchozími otvory, vůbec nevyžadují pájecí pastu. Místo toho se součástky vkládají do pokovených otvorů a pájka se aplikuje pájením vlnou nebo ručním pájením. Protože neexistuje žádný proces tisku pasty, není potřeba, aby SPI kontroloval objem nebo zarovnání pasty. Tyto typy desek se často vyskytují ve starších konstrukcích nebo ve vysoce výkonných aplikacích, kde spolehlivost pájených spojů není tak závislá na přesnosti pasty.
U hybridních desek, které kombinují technologii průchozí díry a technologii povrchové montáže (SMT), kde se používá pouze několik komponent SMT, může postačovat ruční dávkování pasty nebo metody pin-in-paste. Tyto konstrukce mají nízkou hustotu komponent, čímž se minimalizuje riziko přemostění nebo nedostatečné pasty. Operátoři mohou před umístěním komponent vizuálně zkontrolovat pastu na několika SMT podložkách, takže SPI není nutné.
Starší návrhy, které používají větší balení (jako SOIC, 1206 a větší komponenty) s širším rozestupem podložek, jsou často shovívavější, pokud jde o objem a zarovnání pasty. Tato robustní rozvržení zřídka zaznamenají vady související s tiskem, i když jsou sestaveny ručně. V takových případech je riziko chyb v důsledku tisku pasty minimální, takže SPI není zásadní ani při malosériové výrobě.
Vlnové pájení se běžně používá u oboustranných desek, kde se po umístění součástek na horní straně připájejí součástky SMT na spodní straně. V tomto procesu tečky lepidla drží součásti na místě a vlna aplikuje roztavenou pájku na spoje. Protože na spodní straně není použita žádná pájecí pasta, není nutné, aby SPI pastu kontrolovalo, protože nedochází k žádnému tisku pasty.
Selektivní pájení se používá pro součástky, které vyžadují přesné pájení, často v deskách se smíšenou technologií s průchozími i SMT součástkami. V těchto aplikacích se pájka aplikuje pouze na konkrétní spoje pomocí mini-vln nebo fontán, čímž se zcela obchází potřeba tisku pastou. V důsledku toho není SPI pro tyto aplikace potřeba.
Pro aplikace, které vyžadují vysokou mechanickou pevnost a spolehlivost, jako například v automobilovém nebo leteckém průmyslu, se běžně používají vodivá lepidla nebo lisované spoje. Tyto metody nevyžadují pájecí pastu, a proto eliminují potřebu SPI. V těchto případech je spolehlivost spojů zajištěna jinými prostředky a riziko defektů v důsledku variací pasty je zanedbatelné.

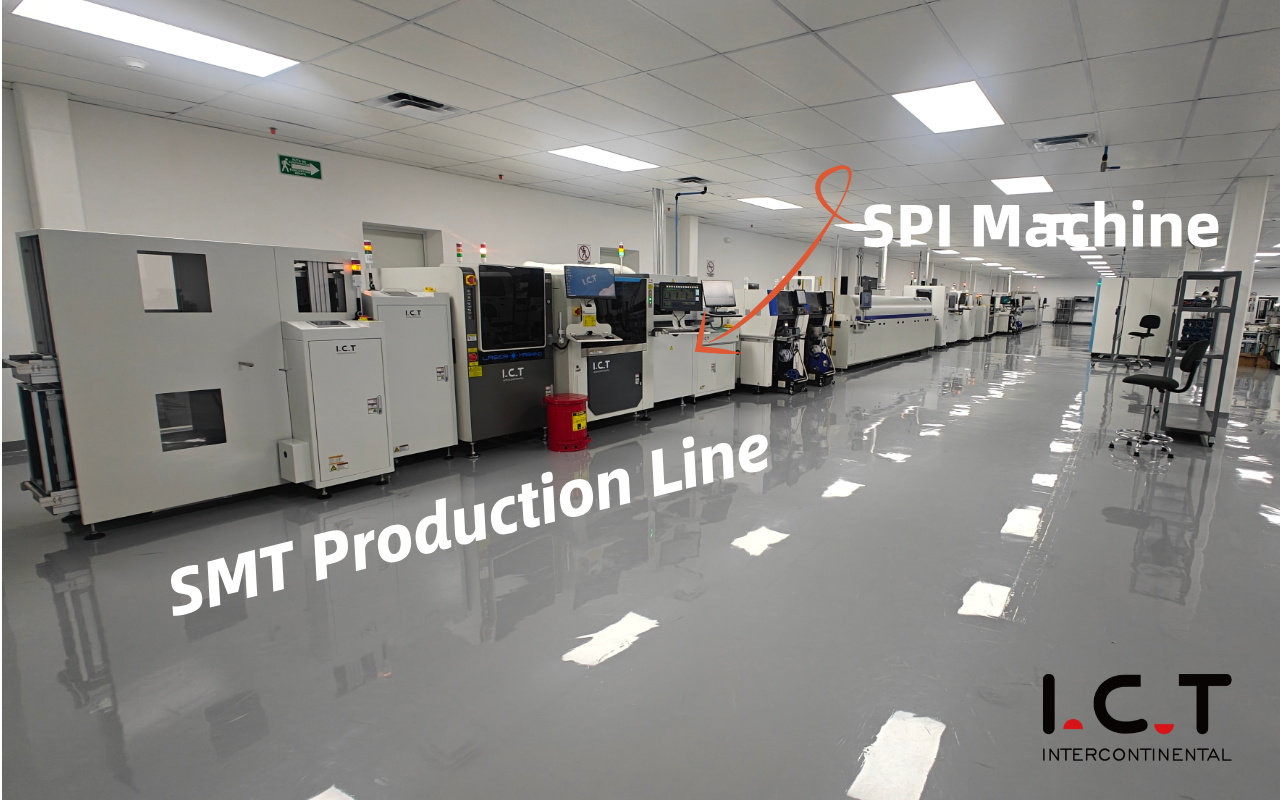

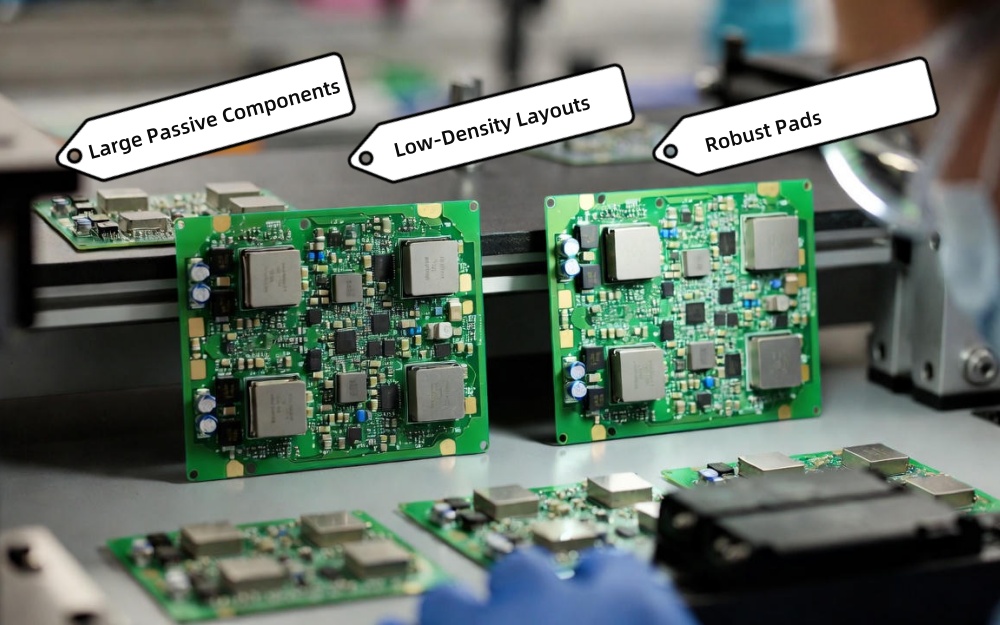

Designy, které se skládají primárně z velkých pasivních součástek (1206 nebo větších) umístěných na širokých podložkách, jsou ze své podstaty shovívavé, pokud jde o variace pasty. Ruční nebo poloautomatický tisk obvykle nezpůsobuje významné vady a chyby v objemu vložení nebo zarovnání s menší pravděpodobností povedou k funkčním problémům. Díky tomu je SPI pro tyto návrhy zbytečný, a to i při maloobjemových provozech.
Desky s nízkou hustotou součástí a nadrozměrnými polštářky nabízejí široké procesní okno pro tiskovou pastu. Drobné změny v objemu pasty nebo zarovnání obvykle nevedou k otevření nebo zkratům. Tato uspořádání jsou shovívavá a umožňují spolehlivou montáž bez potřeby SPI.
U jednodušších desek se součástkami s nízkou hustotou a širokými ploškami mohou operátoři vizuálně zkontrolovat pájecí pastu po jejím nanesení. Zvětšené vizuální kontroly mohou snadno zachytit hrubé vady, jako je chybějící pasta nebo silné přemostění. Vizuální nebo funkční testování po přetavení může poskytnout konečné ujištění, že deska funguje správně, takže SPI není nutné.

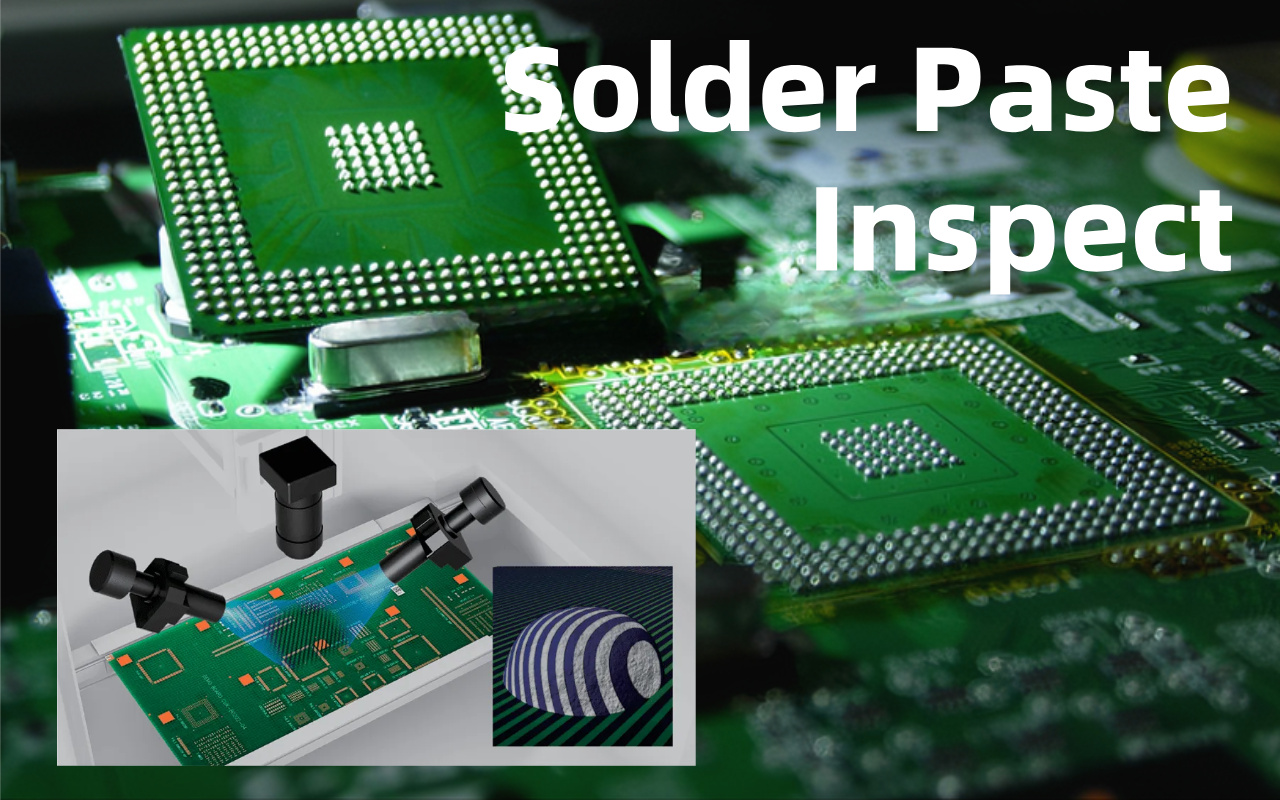

I když vynechání SPI může být přijatelné pro určité návrhy a objemy, přináší riziko neodhalených vad. Nedostatečný objem pasty může například vést ke slabým pájeným spojům, které mohou projít počátečními funkčními testy, ale později pod tlakem selžou. Skryté vady, jako je hlava v polštáři nebo dutiny, nemusí být viditelné pouhým okem a lze je detekovat pouze pomocí 3D měření, které SPI poskytuje.
Vynechání SPI může vést ke zvýšeným rizikům latentních poruch pájených spojů, zejména ve vysoce spolehlivých aplikacích, jako jsou lékařské přístroje, letecký průmysl nebo automobilové produkty. I malá rizika mohou ohrozit dlouhodobý výkon kritických produktů. Pro tyto sektory se doporučuje SPI, aby bylo zajištěno, že pájené spoje splňují požadované standardy kvality.
Vzhledem k tomu, že návrhy obsahují jemnější rozteče součástí a vyšší hustoty, výrazně se zvyšuje riziko defektů souvisejících s pastou. Průmyslová data ukazují, že 60–80 % vad SMT souvisí s problémy s tiskem pasty. Ve složitých návrzích vede přeskakování SPI často k vyššímu počtu vad a zvýšenému přepracování. Výsledkem je, že SPI je zásadní pro zajištění kvality a minimalizaci nákladných chyb, a to i při nižších objemech. Komplexního průvodce stroji SPI a jejich rolí v řadách SMT naleznete v našem Kompletním průvodci stroji SPI v řadě SMT.
Obecně je SPI zásadní pro zajištění vysoce kvalitních pájených spojů v moderní výrobě SMT. Existuje však několik scénářů, kde to lze bezpečně přeskočit, jako je ultra-nízkoobjemové prototypování, dominantní desky s průchozí dírou, procesy bez přetavení nebo extrémně jednoduché návrhy s velkou roztečí. I když vynechání SPI může v těchto případech snížit náklady a urychlit výrobu, přináší to také rizika, včetně potenciálu skrytých vad a dlouhodobých obav o spolehlivost. Ve většině moderních produkčních prostředích SMT, zejména v těch, která zahrnují složité návrhy, je SPI cenným nástrojem, který pomáhá zvyšovat výnosy a omezovat přepracování.
Ano, ale zřídka. SPI je zásadní pro detekci problémů s objemem, výškou a zarovnáním pasty, které představují 60–80 % defektů SMT. Čisté desky s průchozími otvory, ručně pájené prototypy a jednoduché návrhy s velkým roztečím však lze často vyrábět bez SPI.
Zatímco objem výroby je faktorem, důležitější je složitost desky. Nízkoobjemové prototypování často vynechává SPI, ale středněobjemová (50-500 desek) a velkoobjemová (>500 desek) výroba obecně těží z SPI, zejména u komponent s jemným roztečím.
Vyšší složitost zvyšuje pravděpodobnost defektů souvisejících s objemem pasty a zarovnáním. Desky s jemnou roztečí a vysokou hustotou vyžadují přesnou aplikaci pasty, takže SPI je nezbytný. Jednoduché návrhy s velkou roztečí mají širší toleranci a často mohou uspět bez SPI.
Ruční kontrola může zachytit hrubé vady, jako je chybějící pasta nebo silné můstky, ale nemůže přesně změřit malé odchylky v objemu pasty, které mohou vést k skrytým poruchám. U nízkoobjemových běhů může pro nekritické aplikace často stačit manuální kontrola spojená s funkčním testováním.
Ano, alternativy zahrnují dávkování injekční stříkačky s vizuálními kontrolami, přetavení pin-in-paste, vodivá lepidla a výšku prvního kusu.
