Většina problémů s prázdnotou BGA se nenachází tam, kde byly vytvořeny.
Jsou nalezeny mnohem později – poté, co byly produkty odeslány, stresovány a vráceny bez zjevného vysvětlení.
Továrny často říkají, že 'kontrolují' prázdnoty. Ve skutečnosti tím myslí to, že zaznamenávají důkazy až po faktu . Prázdnota už tam je. Proces, který jej vytvořil, se již posunul.
Aby pochopili, proč se dutiny stále vracejí, musí se inženýři podívat za výsledek kontroly a prozkoumat mechanismus za ním. To vyžaduje nejen pochopení toho, co ukazuje rentgenový snímek, ale také to, jak funguje rentgenová inspekce v elektronice a jak lze její data použít jako zpětnou vazbu, nikoli jako úsudek.
Když je rentgenová kontrola považována za nástroj zpětné vazby namísto brány vyhovění/neúspěchu, je možné vysledovat tvorbu dutin zpět k jejímu zdroji a zabránit tomu, aby se stejný defekt znovu objevil.
BGA prázdnoty jsou nebezpečné právě proto, že se zpočátku chovají zdvořile.
Nezkratují, nepřerušují signály a nehlásí se při funkčním testování.
Deska se zapne. Čísla vypadají normálně. Všichni jdou dál.
Místo toho prázdnota čeká.
Sedí uvnitř pájeného spoje, snižuje kontaktní plochu a koncentruje napětí, zatímco produkt vstupuje do skutečného života – teplo, zatížení, vibrace a čas.
V době, kdy kloub začne selhávat, je proces, který jej vytvořil, dávno pryč a důkazy jsou pohřbeny.
Toto zpoždění není náhoda fyziky.
To je důvod, proč prázdnoty unikají z továren a vracejí se jako problémy se spolehlivostí.
Dutina neoslabuje pájený spoj rovnoměrně.
Vytváří nerovnováhu – tepelnou, mechanickou a nakonec strukturální.
Teplo se snaží uniknout kloubem s vnitřními dutinami.
Napětí se hromadí na okrajích dutiny místo toho, aby se přirozeně šířilo pájkou.
Při tepelném cyklování se tyto napěťové body stávají počátky trhlin.
Selhání je zřídka dramatické.
Objevuje se jako přerušované chování, poruchy citlivé na teplotu nebo únava v raném věku, což se vzpírá jednoduchému vysvětlení.
To je důvod, proč jsou poruchy související s prázdnotou často chybně diagnostikovány jako problémy s kvalitou komponent spíše než jako problémy procesu.
Dutina neoslabuje pájený spoj rovnoměrně.
Vytváří nerovnováhu – tepelnou, mechanickou a nakonec strukturální.
Teplo se snaží uniknout kloubem s vnitřními dutinami.
Napětí se hromadí na okrajích dutiny místo toho, aby se přirozeně šířilo pájkou.
Při tepelném cyklování se tyto napěťové body stávají počátky trhlin.
Selhání je zřídka dramatické.
Objevuje se jako přerušované chování, poruchy citlivé na teplotu nebo únava v raném věku, což se vzpírá jednoduchému vysvětlení.
To je důvod, proč jsou poruchy související s prázdnotou často chybně diagnostikovány jako problémy s kvalitou komponent spíše než jako problémy procesu.
Elektrické testování může pouze potvrdit, že je obvod připojen, nikoli to, zda pájený spoj přežije dlouhodobé namáhání.
AOI čelí zásadnějšímu omezení: jednoduše nevidí dovnitř balíčků zakončených zdola.
To je důvod, proč mnoho kritických defektů souvisejících s BGA zůstává neviditelných pro samotnou optickou kontrolu, jak je jasně vysvětleno v X-ray vs AOI: které defekty jsou neviditelné pro optickou kontrolu.
V důsledku toho jsou poruchy související s prázdnotou často chybně diagnostikovány jako problémy s kvalitou komponent spíše než jako problémy související s procesem.

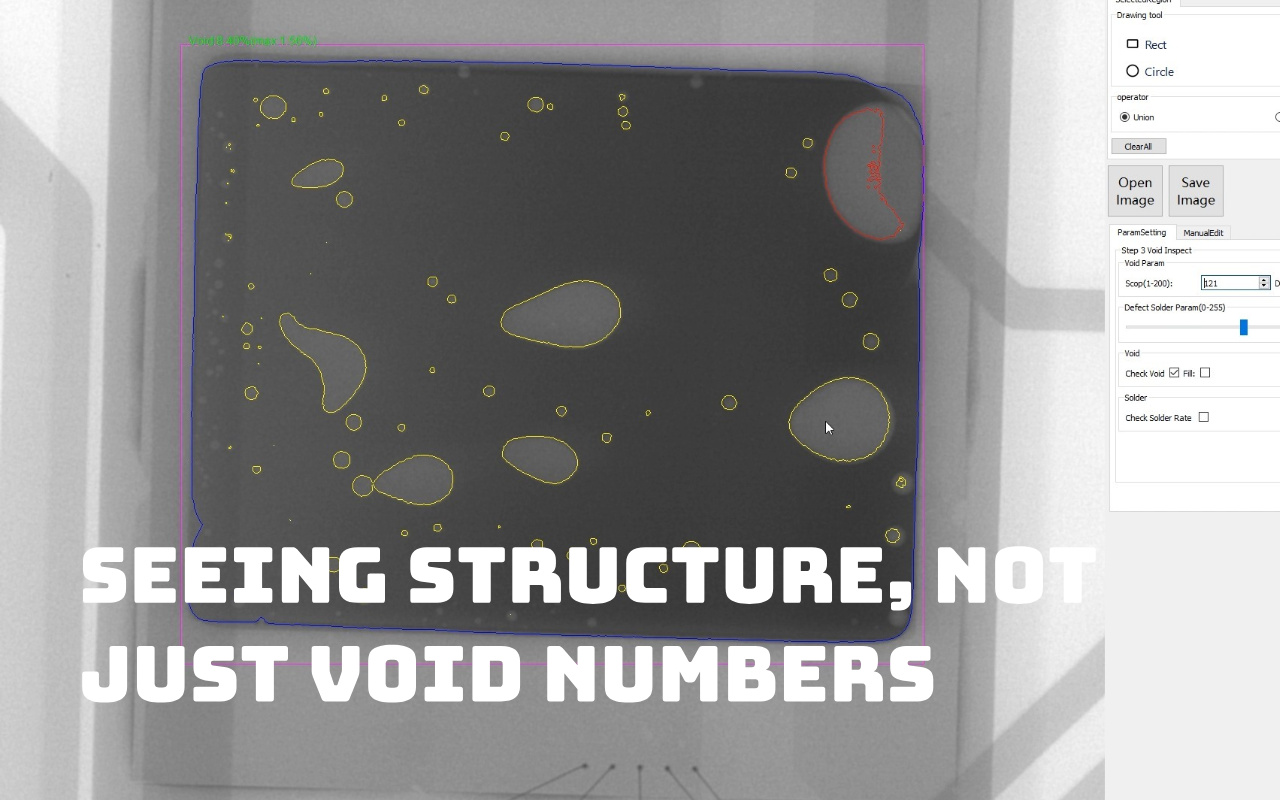

Většina diskusí o prázdnotě začíná a končí procentem.
To je pohodlné, měřitelné a často zavádějící.
Dva pájené spoje mohou sdílet stejné procento dutin a chovat se v terénu zcela odlišně.
Prázdný prostor vycentrovaný pod koulí interferuje s tepelným tokem mnohem více než několik menších dutin poblíž okrajů.
Distribuce vypráví příběh, který čísla samotná nemohou.
Rentgen neměří jen množství.
Odhaluje strukturu – a struktura určuje chování.
Jediná velká mezera působí jako vada ve skle.
Stres se kolem něj nešíří; shromažďuje se.
Více malých dutin, rovnoměrně rozmístěných, může snížit objem pájky, ale stále umožňuje sdílení zátěže.
Rozdíl není teoretický – projevuje se v únavové životnosti a tepelné odolnosti.
Bez rentgenového záření vypadají tyto dva stavy identicky jako následné testy.
U rentgenového záření je rozdíl zřejmý – a lze jej řešit.
Jediný rentgenový snímek je fotografie.
Série obrázků je časová osa.
Když se void chování opakuje napříč panely, ukazuje to na stabilní – ale chybný – stav procesu.
Když se v průběhu času postupně driftuje, signalizuje opotřebení, znečištění nebo tečení parametrů.
Konzistence trendu je tam, kde rentgen přestává být inspekcí a začíná být dohledem.
Inženýrům říká nejen to, co se stalo, ale i to, zda se to zhoršuje.
Normy definují minimální hranici mezi přijatelným a nepřijatelným.
Nedefinují dokonalost, stabilitu nebo rozpětí.
Proces, který žije těsně pod limitem, není zdravý – je křehký.
Přesto mnoho továren považuje splnění kritérií IPC za důkaz, že nic nevyžaduje pozornost.
Rentgen ukazuje, jak blízko je proces k tomuto okraji.
Ignorování těchto informací je volbou, nikoli omezením.

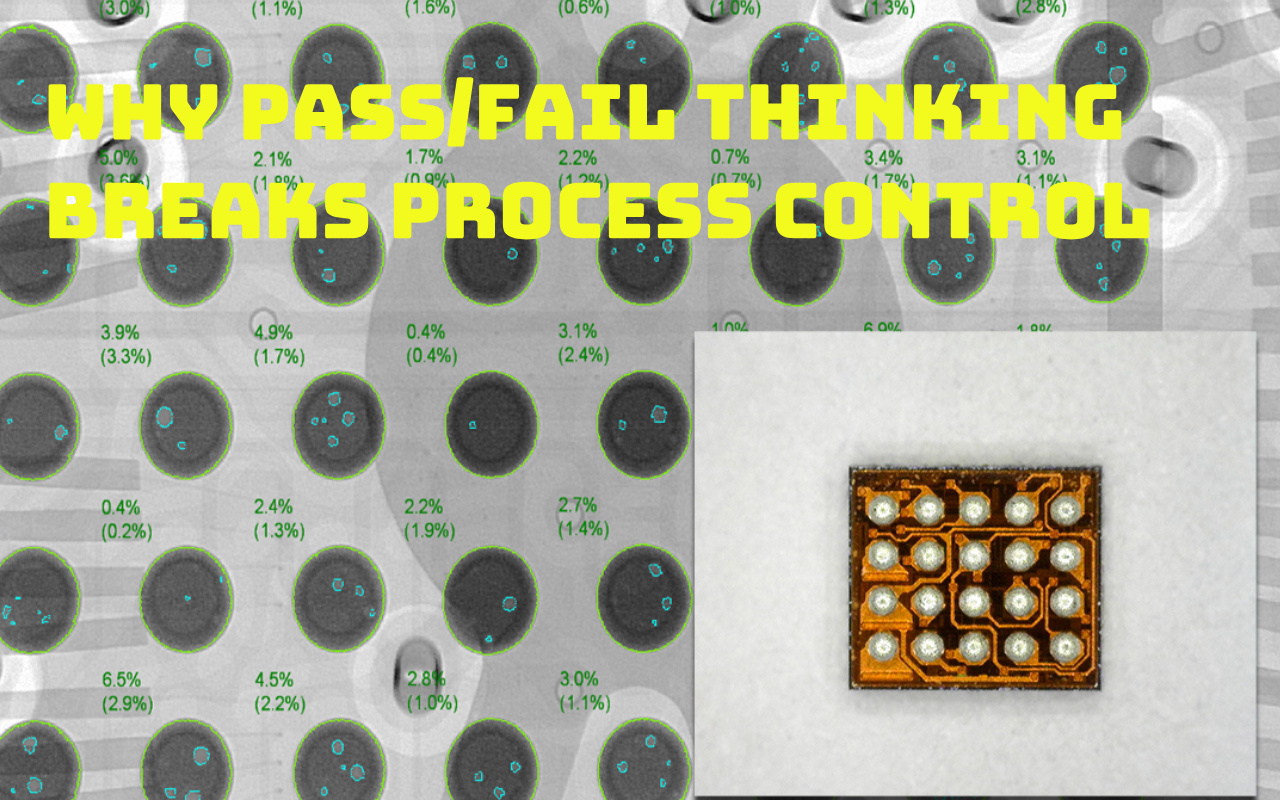

Schválení nebo selhání je jednoduché.
Realita není.
Procesy probíhají tiše.
Vložit věky. Šablony se nosí. Profily se posouvají.
Žádný z nich nezpůsobuje okamžité selhání, ale všechny zanechávají otisky prstů uvnitř pájeného spoje.
Binární soudy tyto otisky vymažou.
Analýza trendů je zachovává.
Při správném použití X-ray odpovídá na jedinou, silnou otázku:
Co vlastně proces vyprodukoval?
Když se parametry změní, rentgen potvrdí, zda na změně záleželo.
Když se materiály mění, ukazuje to důsledek, nikoli záměr.
Tato smyčka zpětné vazby nahrazuje argumenty důkazy.
Přeměňuje řízení procesu z víry na pozorování.
Tvorba dutin často začíná dříve, než se součástka vůbec dotkne desky.
Nekonzistentní objem pasty znamená nekonzistentní dostupnost tavidla.
Špatné uvolňování zachycuje zbytky tam, kde by měly unikat plyny.
Rentgen nediagnostikuje tisk přímo, ale odhaluje jeho výsledek.
Když se prázdné vzory opakují, tisk často promlouvá přes pájený spoj.
Umístění určuje, jak se pájka může pohybovat.
Příliš velká síla omezuje průtok. Příliš málo umožňuje nerovnováhu.
O tom, zda je kolaps rovnoměrný nebo chaotický, rozhoduje koplanarita komponent.
Tyto efekty jsou jemné, při umístění neviditelné a pod rentgenem nepopiratelné.
Kloub si pamatuje, jaké umístění zapomněl.
Reflow nevytváří ani tak dutiny, jako spíše odhaluje, zda dřívější fáze připravily spoj správně.
Nedostatečný předehřev ponechá tavidlo neaktivní.
Agresivní rampy zachycují plyny dříve, než je možný únik.
Rentgenová zpětná vazba odděluje nutné úpravy od pověr.
Pokud se prázdnota nezmění, je příčina jinde.
Aby bylo možné proces zlepšit, je třeba mu nejprve porozumět.
Mnoho továren tento krok přeskočí a přejde přímo k úpravě v naději, že příští změna bude správná.
Prázdná základní linie není cílem. Je to popis reality.
Zaznamenává, co proces produkuje, když běží normálně, s nedotčenými jeho přednostmi a nedostatky.
Tato základní linie musí zahrnovat variace – dobré desky, průměrné desky a okrajové desky – protože problémy se spolehlivostí nepocházejí z průměrů.
Bez základní linie nemají inženýři žádný referenční bod.
Každá fluktuace je naléhavá, každá odchylka podezřelá.
Se základní linií se změna stává měřitelnou a zlepšení se stává záměrným, nikoli emocionálním.

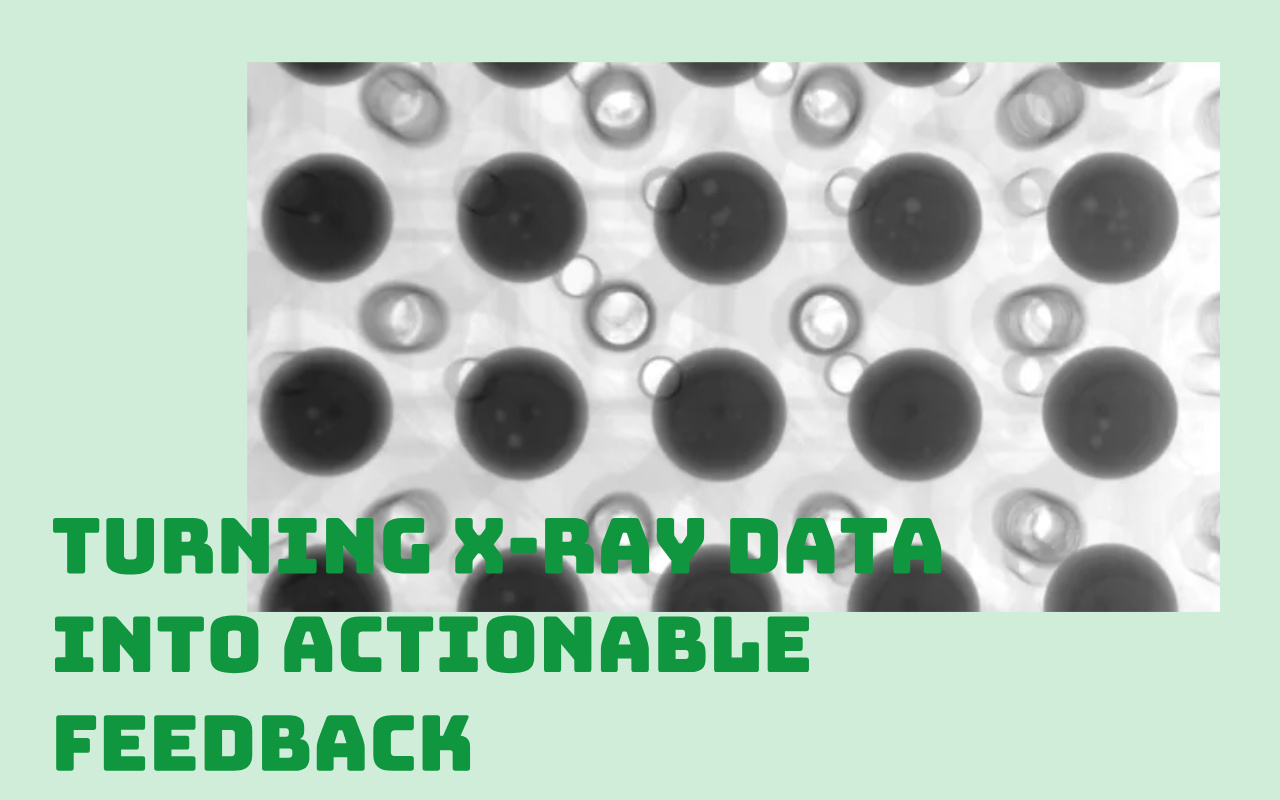

Jeden rentgenový snímek odpovídá pouze na jednu otázku: co se stalo s touto deskou?
Výroba však neprobíhá z jednotlivých desek.
Prázdniny mají smysl, když se v průběhu času opakují, driftují nebo shlukují.
Pomalý vzestupný trend často signalizuje opotřebení šablony, stárnutí pasty nebo tepelnou nerovnováhu dlouho předtím, než se objeví poruchy.
Tato včasná varování jsou neviditelná, pokud se inženýři dívají pouze na izolované výsledky.
Sledování trendů přesouvá pozornost od viny k chování.
Inženýrům říká, zda je proces stabilní, zhoršuje se nebo reaguje na zásah.
To je okamžik, kdy rentgen přestává být inspekcí a začíná se stávat prozíravostí.
Každá procesní změna je nárok: díky tomu se věci zlepší.
Rentgen je způsob, jakým je toto tvrzení testováno.
Bez ověření se úpravy hromadí a interagují nepředvídatelným způsobem.
Inženýři ztrácejí důvěru, protože nedokážou říct, která změna měla význam a která neudělala nic.
Rentgenová zpětná vazba obnovuje jasnost tím, že spojuje příčinu s následkem.
Když se neplatné chování po úpravě nezmění, zpráva je jednoduchá: hlavní příčina leží jinde.
Tato poctivost šetří čas, zabraňuje nadměrné korekci a chrání stabilitu procesu.
Důkazy nahrazují argumenty a pokrok se stává opakovatelným.
Průměry jsou pohodlné, protože zjednodušují složitost.
Ze stejného důvodu jsou také nebezpečné.
Přijatelný průměr může skrývat extrémní případy, kdy spolehlivost začíná selhávat.
Několik spojů s kritickými dutinovými strukturami může existovat tiše pod uklidňujícím počtem.
Takto procesy procházejí audity a přesto selhávají zákazníci.
Rentgenové snímky odhalují distribuci, nejen velikost.
Ignorování těchto informací není technickým omezením – je to volba.
A málokdy je to moudré.
Když se rentgen použije až poté, co se objeví problém, stane se historickým záznamem.
Vysvětluje, co se stalo, ale je příliš pozdě na to, aby se tomu zabránilo.
V době, kdy porucha spustí kontrolu, se mohou změnit materiály, zařízení se může posunout a podmínky již nemusí odpovídat.
Analýza kořenové příčiny se stává spekulativní namísto přesné.
Preventivní prohlídka i při nízké frekvenci tuto dynamiku mění.
Umožňuje inženýrům rozpoznat vzorce dříve, než se stanou incidenty.
Rozdíl není ve stroji, ale v tom, kdy se používá.
Data by měla objasňovat procesy, nikoli přiřazovat vinu.
Když se výsledky rentgenu použijí k ukazování prstů, učení se zastaví.
Operátoři upravují chování, aby se vyhnuli kontrole, spíše než aby zlepšili výsledky.
Inženýři se místo zvědavosti stávají opatrní.
Proces se stává rigidním, nikoli lepším.
Redukce dutin vyžaduje otevřenost.
Rentgenové záření musí být považováno za neutrální důkaz – co proces vyprodukoval, ne kdo selhal.
Jedině tak lze udržet zlepšení.

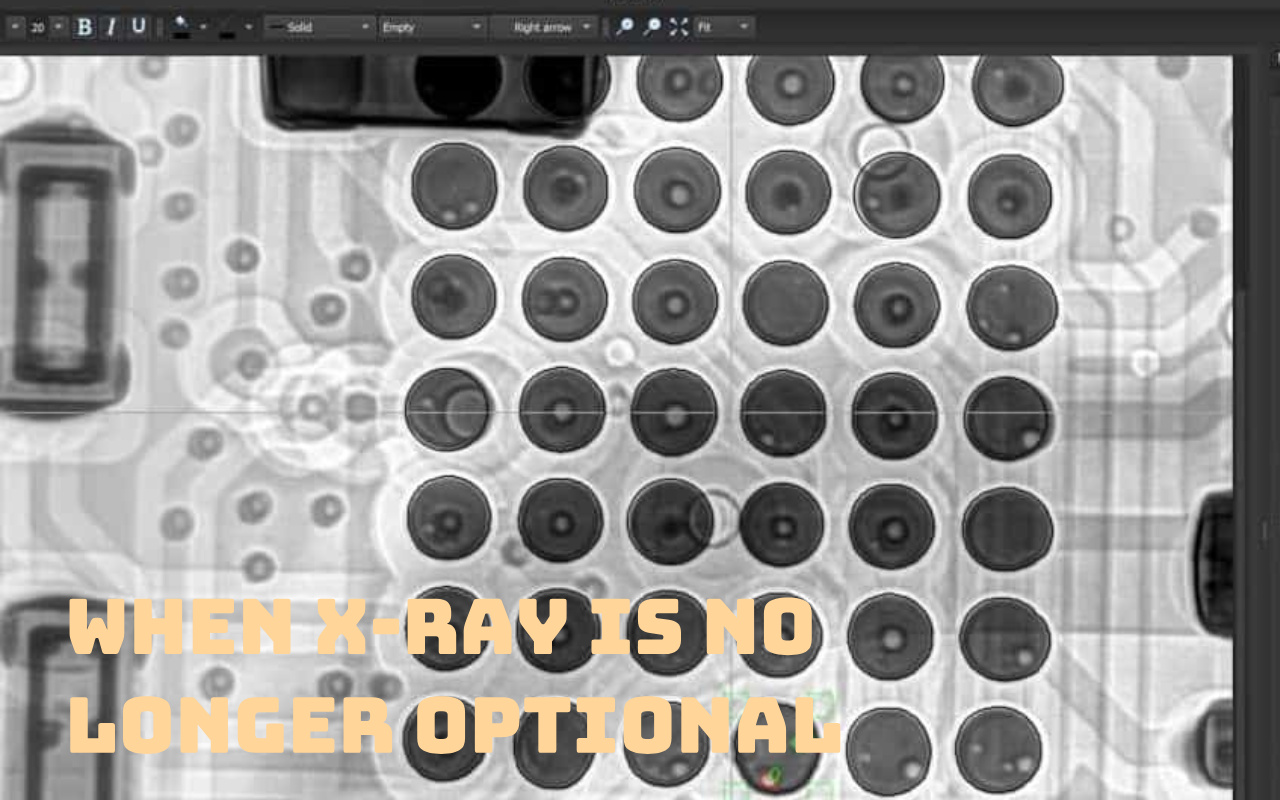

U vysoce výkonných sestav jsou pájené spoje součástí tepelného systému.
Prázdné prostory přerušují tok tepla stejně jistě jako špatné chladiče.
Bez zpětné vazby rentgenového záření zůstanou tato přerušení neviditelná, dokud se výkon nesníží.
V tomto bodě již nápravná akce není preventivní – je to kontrola poškození.
U tepelně kritických návrhů není hádání přijatelné.
Rentgenová zpětná vazba poskytuje viditelnost potřebnou k ovládání toho, co není vidět z povrchu.
V těchto případech není kontrola volitelná – je základní.
U produktů s dlouhou životností je čas neúprosný.
Malé nedokonalosti rostou pod opakováním, teplem a vibracemi.
Odvětví, která vyžadují spolehlivost, to chápou.
Vyžadují důkazy nejen o dodržování, ale i o kontrole.
Rentgenová zpětná vazba poskytuje tento důkaz tím, že ukazuje chování vnitřního kloubu v průběhu času.
To je důvod, proč se tyto sektory neptají, zda je potřeba rentgen.
Ptají se, jak se to používá.
Na rozlišení záleží.
Jak jsou desky tlustší a složitější, tepelné chování se stává méně intuitivní.
Teplo již neproudí rovnoměrně. Únik plynu se stává nepředvídatelným.
To, co inženýři zamýšlejí během přeformátování, často není to, co se ve skutečnosti děje pod balíčkem.
Rentgen odhaluje tuto mezeru mezi záměrem a výsledkem.
Ve složitých deskách není viditelnost luxusem.
Je to jediný způsob, jak nahradit domněnku porozuměním.
Když rentgenová data vstoupí do SPC, dutiny přestanou být překvapením.
Stávají se trendy, limity a signály.
Kontrolní diagramy mění inspekci v monitorování.
Inženýři již nečekají, až se objeví závady – sledují vývoj chování.
To je rozdíl mezi reakcí na selhání a řízením procesu.
SPC nerozhoduje.
Dělá rozhodnutí nevyhnutelná.
Samotný rentgen ukazuje výsledky, nikoli příčiny.
Spojení vytváří smysl.
Při porovnání trendů prázdnoty s tiskovými daty se objeví vzory.
Když jsou propojeny s profily přeformátování, vysvětlení se stanou jasnějšími.
Korelace zužuje vyhledávací prostor a urychluje korekci.
Izolovaná data mate.
Připojená data učí.
Snaha o nulovou prázdnotu často destabilizuje produkci.
Každá malá úprava přináší novou nejistotu.
Stabilní proces s předvídatelným chováním prázdnoty je mnohem cennější než nestabilní honba za dokonalostí.
Rentgenová zpětná vazba pomáhá definovat toto okno stability a udržet v něm proces.
Spolehlivosti nelze dosáhnout odstraněním každé nedokonalosti.
Dosahuje se toho důslednou kontrolou těch, na kterých záleží, v průběhu času.
Rentgen odhaluje dutiny, ale nefixuje je – pouze systematická zpětná vazba uzavírá cesty tvorby.
Posun od vyhovění/neúspěchu k řízení založenému na trendu; korelovat mezery s tiskem, umístěním a přeformátováním; používejte schopné nástroje jako ICT-7900 pro rychlá a přesná data.
Zaměřte se na konzistentní nízkou pórovitost jako důkaz zvládnutí procesu, zejména ve vysoce spolehlivých aplikacích.
Standardy IPC považují > 25 % pórovitosti v jakékoli jednotlivé kouli za vadu u produktů třídy 3, ale jedná se o minimální základ. Pozadí: Limit vychází ze studií spolehlivosti, které ukazují zvýšené riziko tepelného a mechanického namáhání nad tuto úroveň. V praxi dosahují schopné procesy průměru < 15 %, přičemž žádná kulička nepřesahuje 20 %. Příklad aplikace: V automobilových výkonových modulech inženýři často utahují na <10 % na tepelných koulích, aby zajistili šíření tepla, ověřeno pomocí zrychleného testování životnosti, které koreluje nižší pórovitost s delšími cykly do selhání.
Ne – určité vyprazdňování je inherentní kvůli odplyňování toku a fyzice materiálů. Pozadí: Dokonce i optimalizované nízkoprázdné pasty a vakuové přetavení zanechávají stopy. Princip: Prázdné prostory se tvoří, když těkavé látky uniknou z roztavené pájky; dokonalé odstranění by vyžadovalo pájení bez tavidla, což je nepraktické. Příklad: Náběžné linie používající dusík, prodloužené namáčení a pastu s nízkou propustností běžně dosahují <5% průměru, ale nikdy nuly; cílem je předvídatelné, spíše vyprázdnění s nízkým dopadem než absence.
Denní odběr vzorků nebo odběr vzorků na směnu během stabilní produkce; 100% na nové šarže nebo po změnách. Pozadí: Statistické řízení procesu vyžaduje dostatek vzorků k včasnému odhalení posunů. Princip: Monitorování trendů zachycuje posuny rychleji než kontroly na konci linky. Příklad: Velkoobjemové linky kontrolují první kus a každých 50–100 desek, plus celé série po změnách profilu nebo materiálu, přičemž data dodávají zpět během několika hodin, aby se zabránilo zmetkovitosti.
Ne – tisk a výběr materiálu často přináší větší zisky. Pozadí: Neplatné zdroje pokrývají celý procesní řetězec. Princip: Prodloužené namáčení napomáhá odplynění, ale nedostatečný objem pasty nebo špatné uvolňování zachycuje zpočátku více plynu. Příklad: Jedno zařízení omezilo dutiny z 22 % na 8 % optimalizací otvorů šablony a samotným výběrem pasty; další snížení na < 5 % vyžadovalo pouze malé prodloužení, což dokazuje, že upstream opravy jsou často účinnější.
Inline zvládá vysokoobjemové prošel/nevyhověl a základní měření; offline poskytuje hlubší diagnostiku. Pozadí: Existují kompromisy mezi rychlostí a rozlišením. Princip: Inline systémy se integrují do linií pro data v reálném čase, ale postrádají naklonění/šikmé pohledy a větší zvětšení offline jednotek potřebných pro rozpoznání vzoru hlavní příčiny. Příklad: Výroba používá inline pro sledování trendů a výstrahy; inženýrství stahuje vzorky do offline stanic, jako je ICT-7900, pro podrobné mapování dutin a korelační studie.
