V moderní výrobě SMT většina problémů s kvalitou nepochází z umístění součástek nebo přetavení. Začínají mnohem dříve – ve fázi tisku pájecí pasty. Poruchy inspekce pájecí pasty jsou často prvními viditelnými signály, že se proces SMT vymyká kontrole, i když se navazující procesy stále zdají být stabilní.
Inspekce pájecí pasty (SPI) hraje u linek SMT jedinečnou roli , protože je to nejstarší plně kvantitativní brána kvality. Na rozdíl od AOI nebo funkčního testování, které odhaluje vady poté, co již byla na desku přidána hodnota, SPI vyhodnocuje, zda je základ montážního procesu správný, ještě před umístěním součástí. Když jsou defekty inspekce pájecí pasty ignorovány nebo nesprávně interpretovány, výrobci často zaznamenají kaskádu následných problémů, jako jsou náhrobky, nedostatečné pájené spoje, přemostění pájky a mezery BGA.
Ve výrobě vysoce spolehlivé elektroniky se SPI již nepovažuje za jednoduchý kontrolní krok. Automobiloví, průmysloví a EMS výrobci stále častěji používají defekty při kontrole pájecí pasty jako hlavní ukazatele výkonnosti, spíše než čekání na selhání při AOI nebo funkčním testu. Tento posun odráží širší posun směrem k řízení procesů SMT řízených daty.
Abychom plně porozuměli tomu, proč dochází k defektům při kontrole pájecí pasty – a proč jsou tak kritické –, je nezbytné nejprve pochopit, jak stroje na kontrolu pájecí pasty fungují na moderních výrobních linkách SMT. Jasné pochopení principů SPI, logiky měření a systémové integrace pomáhá vysvětlit, proč mnoho defektů vzniká ve fázi tisku a nikoli později v procesu.
Tento článek se zaměřuje na nejběžnější defekty při kontrole pájecí pasty v SMT, vysvětluje jejich základní příčiny a – což je nejdůležitější – poskytuje praktické metody k jejich opravě v reálném produkčním prostředí.

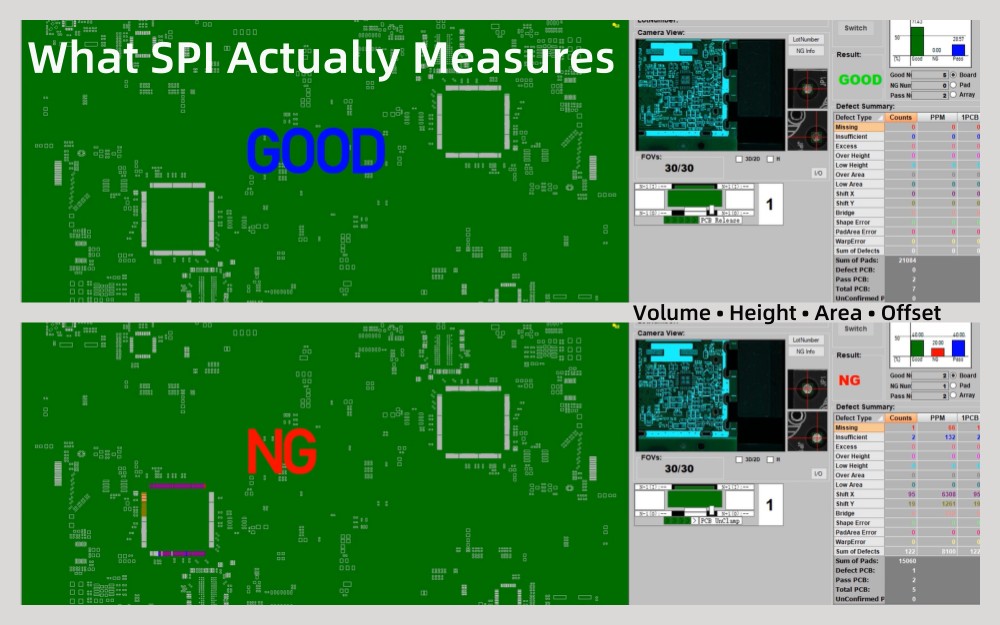

Defekty při kontrole pájecí pasty se týkají odchylek zjištěných během měření SPI, které indikují nesprávné nanášení pájecí pasty na destičky PCB. Tyto odchylky se neomezují na zjevné chyby tisku. V praxi mnoho defektů SPI spadá do tolerančních limitů, přesto stále představuje vážné riziko pro dlouhodobý výnos a spolehlivost.
Typické parametry SPI zahrnují objem pájecí pasty, výšku, plochu, offset a konzistenci tvaru. Vada může být označena, když se kterýkoli z těchto parametrů odchyluje od očekávané základní linie nebo vykazuje abnormální odchylky na více deskách. Důležité je, že na defekty SPI by se mělo pohlížet spíše jako na indikátory procesu než jako na jednoduché výsledky typu vyhovuje nebo nevyhovuje.
Například postupné snižování objemu pasty v průběhu výroby nemusí okamžitě spustit alarmy NG. Často však signalizuje ucpání šablony, degradaci pájecí pasty nebo nestabilní parametry tisku. Zacházení s SPI jako se statistickým nástrojem založeným na trendech je zásadní pro účinnou kontrolu defektů.
Proces tisku pájecí pasty určuje množství a geometrii pájky dostupné pro každý spoj. Jakmile jsou součásti umístěny a přetaveny, je nemožné přidat pájku tam, kde chybí, nebo odstranit pájku tam, kde je přebytečná, bez přepracování.
V důsledku toho patří defekty SPI mezi první a nejpřesnější ukazatele ztráty výnosu. Nedostatek pájecí pasty vede ke slabým spojům nebo otevřením, nadměrné množství pasty zvyšuje riziko přemostění a nesprávné vyrovnání pasty způsobuje nemokré vady nebo defekty hlavy v polštáři – zejména u obalů s jemnou roztečí a BGA.
Z hlediska kvality i nákladů je oprava problémů ve fázi SPI mnohem efektivnější než oprava defektů po přeformátování. Jediná úprava řízená SPI může zabránit desítkám následných defektů.

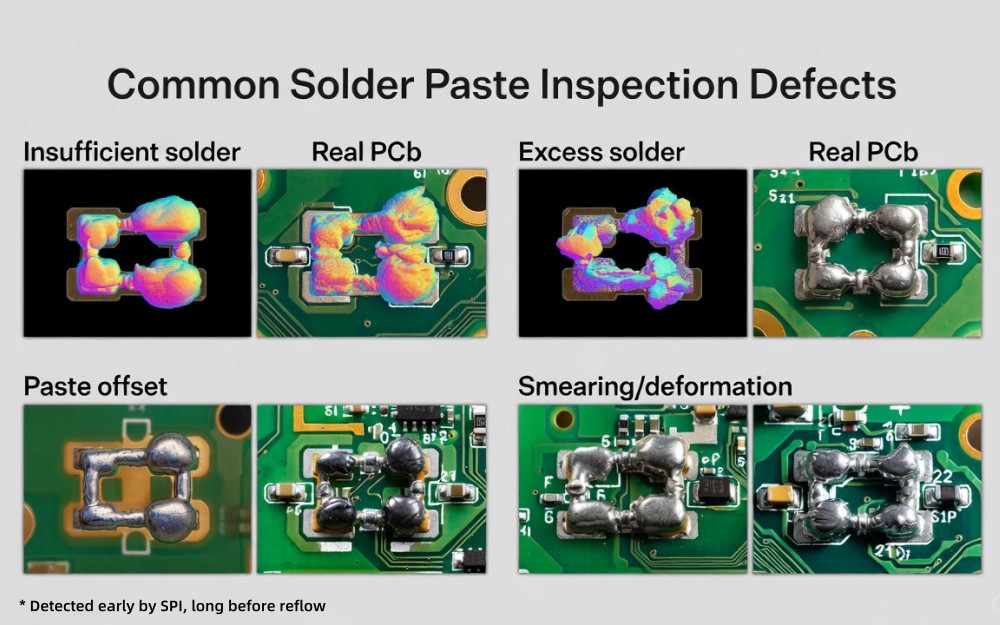

Tato část popisuje nejčastěji se vyskytující závady při kontrole pájecí pasty se zaměřením na to, jak se objevují v datech SPI, proč k nim dochází a jaká rizika představují.
Nedostatek pájecí pasty je jednou z nejčastějších a nejkritičtějších závad SPI. V systémech SPI se typicky jeví jako malý objem, snížená výška nebo neúplné vyplnění otvoru.

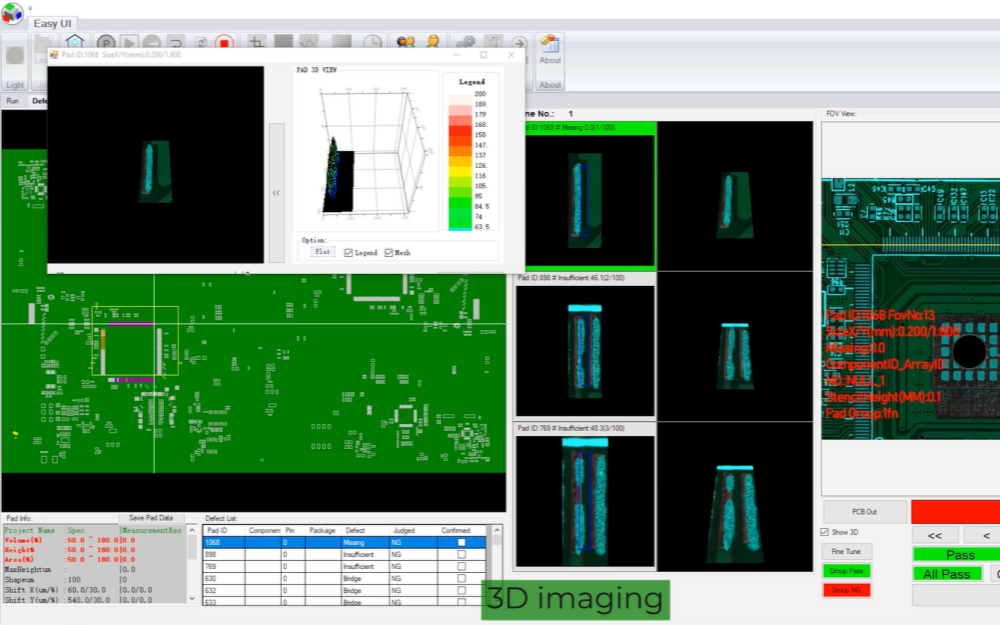

Mezi běžné základní příčiny patří nesprávná tloušťka šablony, ucpané nebo opotřebované otvory, nedostatečný tlak stěrky a zhoršená aktivita pájecí pasty. Faktory prostředí, jako je nízká vlhkost nebo nevhodné podmínky skladování pasty, mohou problém dále zhoršit.
Z pohledu SPI se nedostatečné vložení často prezentuje jako konzistentní sestupný trend spíše než náhodné selhání. Pokud se nekoriguje, vede přímo k otevřeným spojům, slabým pájeným spojům a selháním funkčních testů.
Přebytek pájecí pasty se může zdát méně rizikový než nedostatek pasty, ale často vede k závažnějším defektům. SPI identifikuje přebytečnou pastu prostřednictvím zvýšených měření objemu a výšky, někdy doprovázených deformovanými tvary pasty.
Přebytek pájecí pasty je běžně způsoben příliš velkými otvory ve šabloně, nadměrným tlakem stěrky nebo poklesem pasty. U konstrukcí s vysokou hustotou může i malý přebytek objemu výrazně zvýšit riziko přemostění pájky během přetavování.
Data SPI umožňují inženýrům rozlišovat mezi lokalizovaným přebytkem způsobeným designem apertury a systémovým přebytkem způsobeným tiskovými parametry – něco, čeho nelze spolehlivě dosáhnout pouze vizuální kontrolou.
K offsetu pájecí pasty dochází, když jsou nánosy pasty nesprávně zarovnány vzhledem k destičkám PCB. Systémy SPI detekují tento defekt pomocí analýzy XY offsetu a měření odchylek těžiště.
Mezi typické příčiny patří nepřesné vyrovnání desky, posun šablony, nestabilní upnutí nebo deformace desky plošných spojů. V aplikacích s jemnou roztečí a micro-BGA mohou mít i malé offsety za následek nerovnoměrné zborcení pájky nebo nedostatečné smáčení.
SPI je zde obzvláště cenný, protože dokáže odlišit skutečnou nesouosost od vizuálních iluzí, které se mohou zdát přijatelné pro operátory v dílně.
Poruchy rozmazání a deformace tvaru jsou často podceňovány, protože ne vždy spustí alarmy založené na objemu. Systémy SPI tyto problémy detekují analýzou geometrie pasty, definice hran a rozložení výšky.
Mezi běžné příčiny patří nesprávný úhel stěrky, nadměrná rychlost tisku, špatná reologie pasty nebo kontaminované šablony. Tyto vady často vedou k nekonzistentnímu smáčení pájky a nepředvídatelnému šíření pájky během přetavování.
Mnoho vad při kontrole pájecí pasty je obtížné posoudit pouhým okem. Usazenina se může zdát vizuálně přijatelná, ale přesto může při kvantitativním měření stále spadat mimo stabilní procesní limity.
To je důvod, proč jsou SPI alarmy někdy odmítány jako 'příliš citlivé'. Ve skutečnosti SPI nezjistí závady dříve, protože je přísnější – detekuje je dříve, protože změří to, co lidské oko nedokáže. Pochopení tohoto rozdílu je zásadní pro efektivní přijetí SPI.
Návrh šablony má přímý a měřitelný dopad na účinnost přenosu pájecí pasty. Velikost otvoru, tvar, povrchová úprava stěny a poměr ploch ovlivňují, jak konzistentně se pasta uvolňuje.
Špatný design šablony často vede k systematickým defektům SPI, jako je malý objem nebo velká variabilita mezi podložkami. Data SPI poskytují objektivní zpětnou vazbu, která pomáhá inženýrům ověřovat návrhy šablon před tím, než se vady rozšíří do hromadné výroby.
Vlastnosti pájecí pasty, jako je viskozita, obsah kovu a aktivita tavidla, hrají hlavní roli ve výkonnosti tisku. Nesprávná skladovací teplota, nedostatečná doba zahřívání nebo příliš dlouhá doba otevření často vedou k defektům SPI.
Problémy související s materiálem se v SPI často objevují spíše jako zvýšená variabilita než náhlé poruchy. Bez analýzy trendů SPI jsou tyto problémy často chybně diagnostikovány jako problémy se zařízením.
Mezi klíčové parametry tisku patří přítlak stěrky, rychlost tisku, rychlost separace a vzdálenost odlomení. Každý parametr ovlivňuje ukládání pasty jinak.
SPI umožňuje inženýrům optimalizovat tyto parametry na základě kvantitativních dat spíše než metodou pokus-omyl. Když se úpravy řídí trendy SPI, četnost vad výrazně klesá a stabilita procesu se zlepšuje.

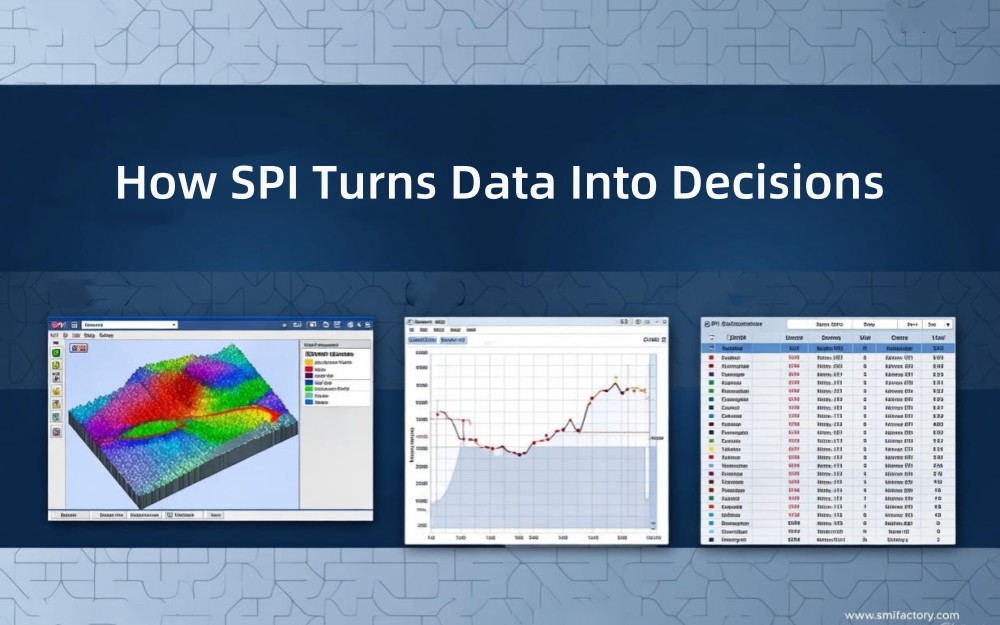

Moderní systémy SPI využívají technologii 3D měření k vyhodnocení objemu, výšky a plochy pájecí pasty. Objem je obvykle nejkritičtější metrikou, protože přímo koreluje s tvorbou pájeného spoje.
Měření výšky a plochy poskytuje další pohled na distribuci pasty a konzistenci tvaru. Společně tyto metriky tvoří úplný obraz kvality pasty, které nelze dosáhnout prostřednictvím 2D kontroly.
Ne každý alarm SPI představuje skutečný procesní problém. Falešná volání často vyplývají z nesprávného základního nastavení, nekonzistentních referenčních desek nebo nastavení tolerance, která jsou příliš agresivní pro skutečnou schopnost procesu.
Pochopení procesu kontroly SPI u linek SMT je zásadní pro rozlišení skutečných defektů od šumu měření. Strukturované nastavení SPI – zahrnující validaci zlaté desky, základní definici a sledování trendů na základě SPC – zajišťuje, že SPI funguje jako spolehlivý nástroj pro řízení procesu spíše než jako zdroj zbytečných alarmů.
Jednou z běžných chyb je, že se SPI považuje za systém hledání defektů namísto mechanismu vytváření základní linie. Stabilní linky SMT nejsou definovány absencí alarmů, ale konzistentním rozložením dat a předvídatelným chováním procesu.

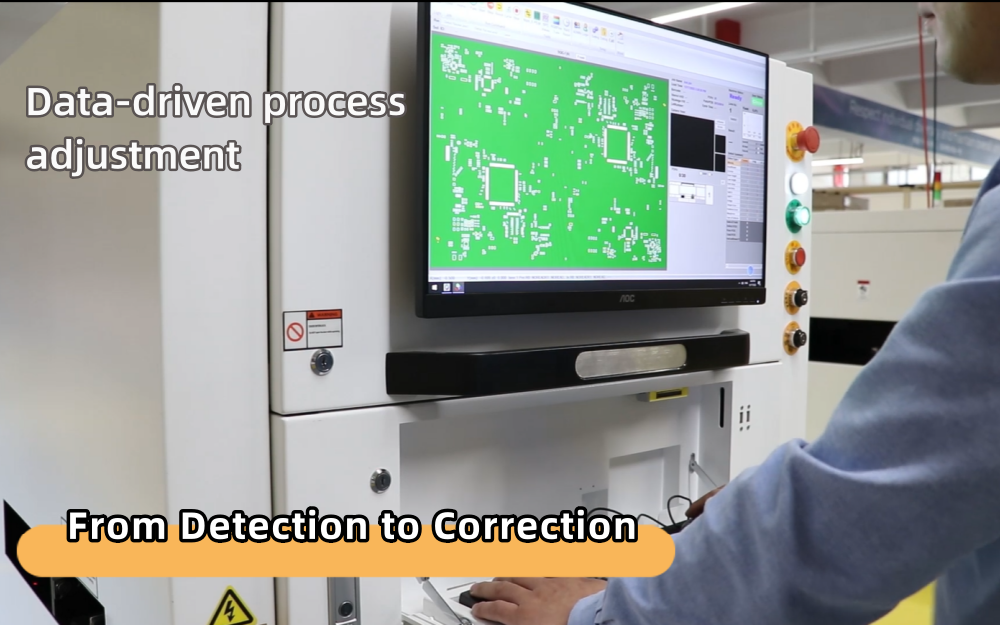

Oprava defektů SPI začíná řízenými úpravami procesu řízenými daty. Změny tlaku stěrače, rychlosti tisku nebo parametrů separace by se měly řídit spíše trendy SPI než izolovanými alarmy.
Postupné úpravy následované okamžitým ověřením SPI umožňují inženýrům potvrdit zlepšení dříve, než se závady rozšíří dále.
Pro přesné výsledky SPI je nezbytná stabilita zařízení. Přesnost vyrovnání tiskárny, opakovatelnost montáže šablony a kalibrace SPI ovlivňují spolehlivost kontroly.
Pravidelná kalibrace a preventivní údržba zajišťují, že data SPI odrážejí skutečné podmínky procesu spíše než posun zařízení.
Preventivní strategie zahrnují rutinní čištění šablon, řízenou manipulaci s pájecí pastou a nepřetržité sledování trendů SPI. Když je SPI integrováno do plánování preventivní údržby, recidiva závad výrazně klesá.
Údaje SPI lze korelovat s výsledky AOI a rentgenovými paprsky a vytvořit tak prediktivní modely kvality. Například konzistentně nízký objem pasty na BGA podložkách často koreluje s močením nebo defekty hlavy v polštáři zjištěné po přetavení.
V pokročilých SMT linkách se zpětná vazba SPI používá ke spouštění nápravných opatření nebo preventivní údržby předtím, než se objeví závady na výstupní straně. Tento přístup s uzavřenou smyčkou transformuje SPI z pasivního kontrolního nástroje na aktivní systém řízení procesu.
V různých produkčních prostředích SMT výrobci dosáhli měřitelných zlepšení výnosů restrukturalizací své strategie SPI. Optimalizací umístění SPI, upřesněním parametrů a školením operátorů, aby správně interpretovali data, se snížila míra závad, aniž by se prodloužila doba kontroly.
Tyto případy ukazují, že efektivita SPI závisí více na systémové integraci a pochopení procesů než na specifikacích jednotlivých strojů.
Umístění SPI v linii SMT určuje, které defekty lze včas detekovat a účinně opravit. Správné umístění SPI minimalizuje přepracování a zlepšuje celkovou stabilitu procesu.
Velkosériová a maloobjemová výroba vyžaduje flexibilní programování SPI, zatímco velkoobjemové a automobilové linky upřednostňují stabilitu a konzistenci dat. Výběr schopnosti SPI na základě výrobních požadavků je nezbytný pro dlouhodobý úspěch.
Kontrola defektů inspekce pájecí pasty není o přidávání dalších inspekčních kroků – jde o navržení SMT linky tak, aby se defektům předcházelo, byly včas odhaleny a systematicky opraveny.
Informační a komunikační technologie přistupují k SPI spíše z pohledu celé linky SMT, než aby s ním zacházely jako se samostatným strojem. Během plánování linky SMT ICT vyhodnocuje typ produktu, hustotu komponent, objem výroby a cíle kvality, aby určil, jak by měl SPI komunikovat s tiskárnami, osazovacími stroji a následnými kontrolními systémy.
Kromě výběru zařízení ICT podporuje zákazníky nastavením procesů, definicí parametrů SPI a školením operátorů. To zajišťuje, že data SPI budou správně interpretována a použita pro optimalizaci procesu namísto generování zbytečných falešných volání.
Tím, že pomáhá výrobcům považovat SPI za nástroj pro rozhodování spíše než za jednoduchou kontrolní bránu, umožňuje ICT zákazníkům transformovat defekty při kontrole pájecí pasty na praktické poznatky, které zlepšují celkovou stabilitu linky SMT.
Vady inspekce pájecí pasty nejsou pouze výsledky inspekce – jsou to včasné varování před nestabilitou procesu. Při správném pochopení a správě se SPI stává jedním z nejvýkonnějších nástrojů pro zlepšení výtěžnosti a spolehlivosti ve výrobě SMT.
Zaměřením se na základní příčiny, využitím zpětné vazby SPI a integrací inspekce do strategie kvality s uzavřenou smyčkou mohou výrobci přejít od reaktivní korekce defektů k proaktivnímu řízení procesu. Pro výrobce, kteří hledají stabilní a škálovatelnou výrobu SMT, je kontrola defektů při kontrole pájecí pasty jedním z nejúčinnějších výchozích bodů.
1. Jaká je nejčastější závada při kontrole pájecí pasty?
Nedostatek pájecí pasty je nejčastěji pozorovanou vadou SPI a hlavní příčinou otevřených pájených spojů.
2. Dokáže SPI zcela odstranit vady pájení?
SPI nedokáže odstranit defekty samo o sobě, ale výrazně snižuje výskyt defektů, pokud je použit jako součást procesu s uzavřenou smyčkou.
3. Jak často by měly být parametry SPI revidovány?
Parametry SPI by měly být přezkoumány vždy, když se změní materiály, konstrukce nebo podmínky prostředí.
4. Je SPI nutné pro maloobjemovou výrobu SMT?
Ano. I v maloobjemové výrobě poskytuje SPI cenný přehled o stabilitě procesu a pomáhá předcházet nákladným přepracováním.
