V dnešním rychle se rozvíjejícím světě výroby SMT může spolehlivý stroj na kontrolu pájecí pasty udělat rozdíl mezi vysoce kvalitním PCB a nákladným přepracováním. Ať už provozujete malou prototypovou linku nebo velkoobjemové výrobní zařízení, pochopení technologie SPI vám pomůže včas zachytit defekty pájecí pasty, zvýšit vaši výtěžnost a ušetřit peníze. Tato příručka vás provede vším od základů až po pokročilou integraci, takže se můžete rozhodnout, zda SPI vyhovuje vašemu nastavení.
Kontrola pájecí pasty neboli SPI je klíčovým krokem v technologii povrchové montáže (SMT), kdy stroj kontroluje pájecí pastu vytištěnou na desce plošných spojů před umístěním součástek. Pájecí pastu si představte jako lepidlo, které během pájení drží drobné součástky, jako jsou odpory a čipy. Pokud je pasty příliš mnoho, příliš málo nebo je na nesprávném místě, může to později způsobit velké problémy, jako jsou zkraty nebo slabé spoje.
Stroj SPI používá kamery a světla ke skenování desky a měření pasty. Hledá problémy, které by lidské oko mohlo přehlédnout, zejména na malých deskách s drobnými podložkami. Bez SPI mnoho defektů proklouzne až do konečného testování, což je ztráta času a materiálů. Podle průmyslových zpráv začíná až 70 % vad SMT špatným tiskem pájecí pasty. Proto je SPI jako systém včasného varování pro vaši výrobní linku.
V typické lince SMT přichází SPI hned po tiskárně pájecí pasty a před strojem pro výběr a umístění. Zde je návod, jak to zapadá:
Nejprve tiskárna nanese pájecí pastu na PCB přes šablonu. Poté jej stroj SPI okamžitě zkontroluje. Pokud vše vypadá dobře, deska se přesune na místo, kde jsou přidány komponenty. Pokud ne, zařízení jej označí k čištění nebo opětovnému tisku.
Tato pozice je klíčová, protože včasné odstranění problémů s pastou je mnohem jednodušší než po pájení přetavením. Na vysokorychlostních tratích běží SPI inline, aniž by věci výrazně zpomalovaly. U menších nastavení vám offline SPI umožňuje kontrolovat desky v dávkách. Ať tak či onak, zabrání tomu, aby se špatné desky dostaly dále, což vám ušetří drahý šrot.
Vynechání SPI se může zdát jako způsob, jak snížit náklady, ale často se to vrátí. Průmyslová data ukazují, že bez SPI mohou vady pájených spojů představovat 60–80 % celkových poruch SMT. Každá vadná deska může stát 10–50 USD na přepracování, nepočítáme-li ztracený čas výroby.
Například při výrobě desek s plošnými spoji v automobilovém průmyslu nebo ve zdravotnictví může jediný špatný pájený spoj vést ke stažení výrobku z trhu v řádu tisíců. Studie IPC, asociace elektronického průmyslu, zjistila, že linky s SPI mají o 50 % nižší poruchovost než ty bez. Za rok to znamená velké úspory. Pokud vaše linka produkuje 10 000 desek měsíčně, i 1% zvýšení výnosu by mohlo ušetřit 10 000 $ nebo více.

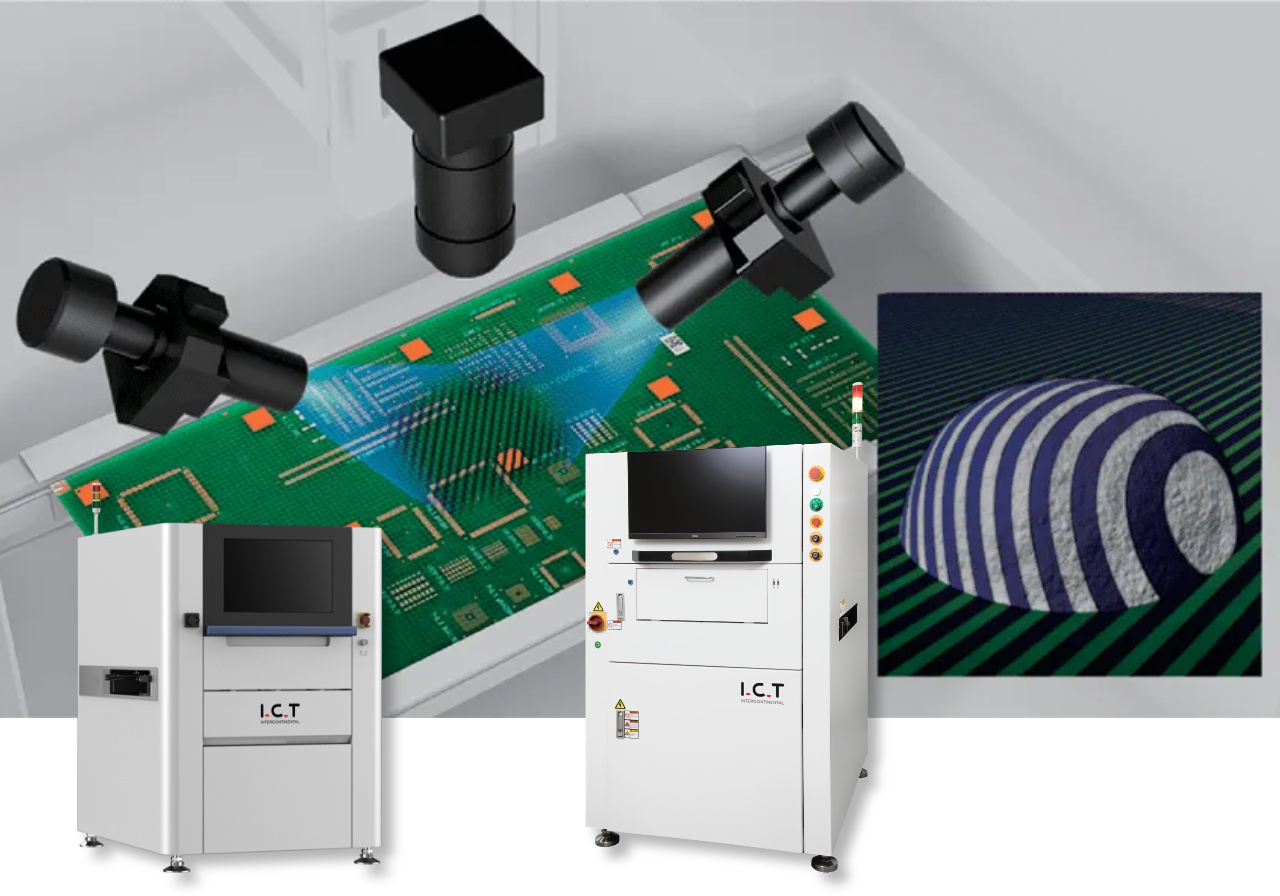

Ve svém srdci funguje stroj SPI jako superpřesný skener. Používá světlo a kamery k vytvoření 3D mapy pájecí pasty na vašem PCB. Hlavní princip se nazývá profilometrie fázového posunu, kdy stroj promítá vzory světla na desku a měří, jak se deformují přes usazeniny pasty.
Toto světlo se odrazí zpět do kamery a software vypočítá výšku, šířku a tvar každého místa pasty. Je to podobné tomu, jak ID obličeje vašeho telefonu mapuje vaše rysy, ale pro malé kuličky pájky. Stroj porovná tato data s vašimi konstrukčními specifikacemi a označí vše, co je mimo toleranci.
SPI nejen fotí; měří konkrétní věci pro zajištění dobrého pájení:
- Výška: Jak vysoká je pasta. Příliš nízká znamená slabé klouby; příliš vysoká může způsobit přemostění.
- Oblast: Roztírání pasty na podložce. Měl by pokrývat 80-100% bez přelití.
- Objem: Celkové množství pasty. To je zásadní pro konzistentní spoje – zaměřte se na odchylku ±10 %.
- Offset: Pokud je pasta posunuta ze středu padu. Dokonce i 50 mikronů může vést k náhrobku.
Některé stroje také kontrolují tvarové vady, jako jsou vrcholy nebo prohlubně v pastě. Tato měření probíhají v mikronech, jemnějších než lidský vlas, což zajišťuje přesnost pro moderní drobné součásti.
Když spustíte desku přes SPI, stane se toto:
1. Dopravník přesune desku plošných spojů na místo.
2. Zařízení skenuje desku a promítá světelné vzory.
3. Kamery pořizují snímky z více úhlů.
4. Software vytvoří 3D model a analyzuje každou podložku.
5. Výsledky se zobrazí na obrazovce: zelená pro dobré, červená pro špatné, s podrobnostmi o tom, co je špatně.
6. Pokud je to dobré, deska se posune dál; pokud ne, může se automaticky vyčistit nebo vás upozorní.
Na obrazovce uvidíte barevné 3D pohledy na pastu, jako je topo mapa. Je snadné odhalit problémy a okamžitě upravit nastavení tiskárny.

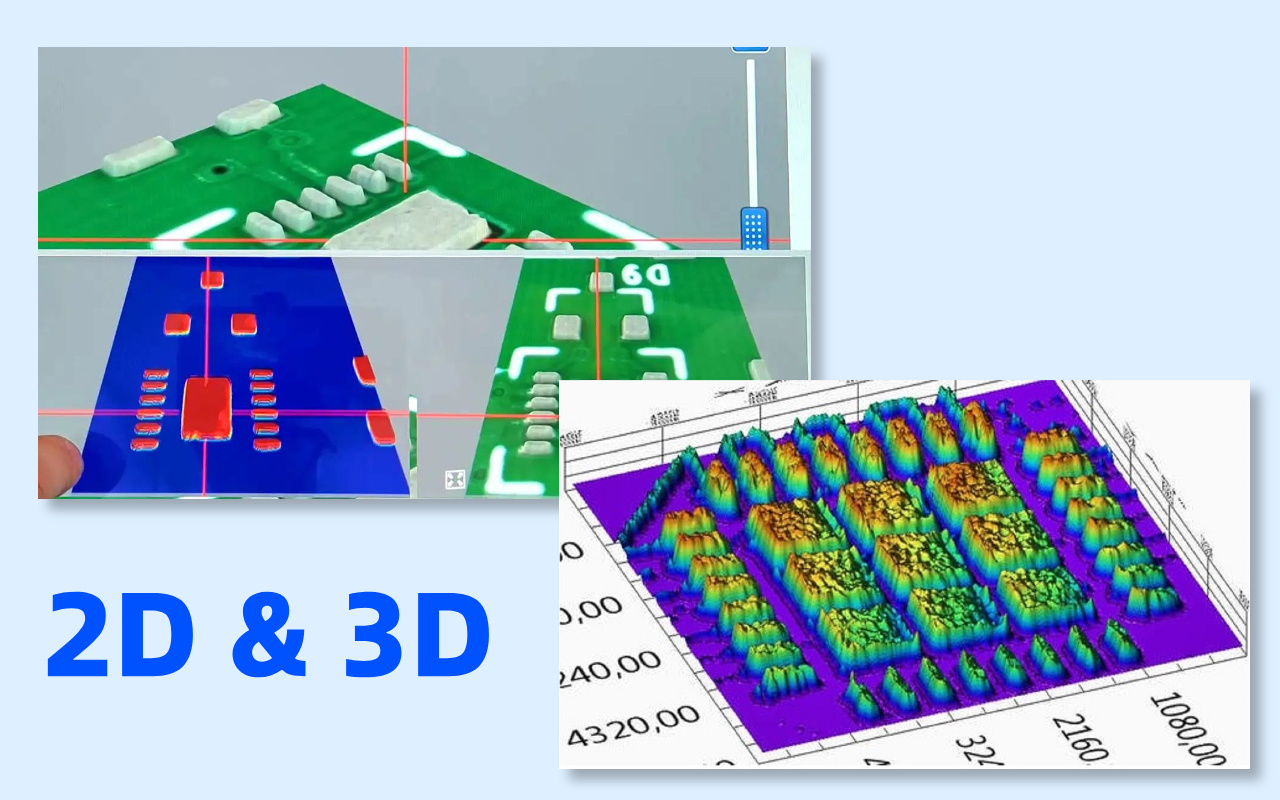

2D SPI používá základní kamery k pohledu na pájecí pastu shora. Měří plochu a polohu, ale nedokáže přesně určit výšku ani objem. Je to jako posuzovat propečenost dortu pouze podle vzhledu – může vám uniknout, že je uvnitř nedopečený.
Mezi omezení patří chybějící výškové vady, falešné poplachy ze stínů a nižší rychlost na složitých deskách. U jednoduchých desek plošných spojů s velkými podložkami by 2D možná fungovalo, ale pro moderní elektroniku to často nestačí. Ceny začínají kolem 30 000 $, ale za přesnost dostanete to, za co zaplatíte.
3D SPI přidává měření hloubky pomocí laserů nebo strukturovaného světla, čímž poskytuje úplný obraz objemu a tvaru pasty. Zachytí více defektů, jako nedostatečný objem, který shora vypadá v pořádku.
Výhody: Vyšší přesnost (až 0,67 mikronů), méně falešných volání a lepší data pro vylepšení procesu. Je to nezbytné pro díly s jemnou roztečí, jako jsou čipy 01005. Je sice dražší (80 000 $+), ale vyplatí se vyššími výnosy. Většina špičkových továren nyní používá 3D.
Zde je rychlé srovnání:
| Funkce | 2D SPI | 3D SPI |
|---|---|---|
| Přesnost | Dobré pro oblast (10-20um) | Vynikající pro objem/výšku (1-5um) |
| Rychlost | Rychlé (0,5–1 s/FOV) | Rychlejší na moderních strojích (0,35 s/FOV) |
| Míra falešné volání | Vyšší (5–10 %) | Nižší (1–3 %) |
| Nejlepší pro | Jednoduché desky | Komplexní, vysoká spolehlivost |
Vyberte si na základě složitosti a rozpočtu PCB.
Průmyslové zprávy ukazují, že problémy s pájecí pastou způsobují až 30 % všech vad v sestavě PCB. Bez SPI tyto problémy často zůstávají bez povšimnutí až do pozdějších fází, což vede k dalším selháním. Ale když přidáte SPI, může podle studií SMTA snížit vady před přetavením až o 70 %.
To znamená celkově méně špatných pájených spojů, přičemž některé továrny zaznamenaly 60-80% pokles problémů s pájením. Například zpráva od Global SMT říká, že téměř 30 % defektů PCBA pochází ze špatné pájecí pasty a SPI je brzy zastaví. U velkoobjemových linek může toto snížení zvýšit váš celkový výnos z 90 % na 98 % nebo více.
Přemýšlejte o tom: pokud vaše linka vyrobí 10 000 desek měsíčně, řezání defektů o 60 % by mohlo ušetřit stovky desek z odpadu. SPI vám navíc poskytuje data pro rychlé řešení problémů s tiskem a zabraňuje opakovaným chybám. Postupem času to vede ke konzistentnější výrobě a šťastnějším zákazníkům. Pamatujte, že tato čísla pocházejí ze skutečných průmyslových dat, takže SPI není jen příjemné mít – je to chytrá investice do lepší kvality.
V jedné továrně na výrobu dílů pro telefony, před SPI, měli 5% míru přepracování kvůli problémům s pájkou. Po přidání SPI klesly závady pod 1 %, čímž se za pouhých šest měsíců ušetřilo 200 000 USD.
Stalo se to proto, že SPI zachytil problémy s objemem pasty brzy, než se z nich staly obtížně opravitelné spoje. Další příklad od výrobce desek plošných spojů: jejich výtěžnost při prvním průchodu se zasekla na 80 %, s mnoha tiskovými chybami.
Jakmile implementovali SPI, výnos vyskočil na 95 % a snížili zmetkovitost o 50 %. Použili data stroje k úpravě nastavení tiskárny, jako je úprava tlaku a rychlosti. Ve studii společnosti Circuit Insight společnost zaznamenala 70% snížení defektů po SPI, z častých mostů na téměř žádné.
Pro výrobce zdravotnických prostředků pomohla společnost SPI splnit přísná pravidla kvality a snížila poruchovost z 2 % na 0,5 %. Tyto případy ukazují, jak se SPI rychle vyplácí, často za méně než rok. Pokud se vaše továrna potýká s podobnými problémy, jednoduchý test by mohl okamžitě ukázat velká zlepšení.
Kromě menšího počtu defektů SPI omezuje přepracování, které může stát 5 až 20 USD za desku na čas a materiály. Včasným zachycením problémů se vyhnete pozdějšímu stahování desek z linky, což ušetří hodiny práce.
To vede k vyššímu výtěžku prvního průchodu, což znamená, že více desek projde na první pokus bez oprav. Továrny například hlásí nárůst výnosů z 90 % na 98 %, což znamená méně odpadu a rychlejší výstup. SPI vám také poskytuje skutečná data, jako jsou vkládání objemových trendů, takže můžete problémům předejít dříve, než začnou.
Za měsíc by to mohlo ušetřit tisíce nákladů na šrotovné. Lepší kvalita navíc znamená menší návratnost od zákazníků a budování vaší reputace. Skryté výhody zahrnují méně prostojů, protože váš tým tráví méně času odstraňováním problémů.
Z dlouhodobého hlediska pomáhá SPI celé vaší lince běžet plynuleji a efektivněji. Je to jako mít další sadu očí, která se zaplatí úsporami.
SPI se dívá na pájecí pastu před umístěním dílů, takže zjistí problémy, jako je příliš málo pasty, které by mohly později způsobit otevřené spoje. Inspekce AOI Stroj nevidí pod komponenty, takže tyto skryté problémy s pastou přehlíží.
Pokud se například objem pasty sníží o 20 %, SPI to okamžitě označí, ale AOI vidí špatnou pájku až po zahřátí. SPI také kontroluje výšku a tvar, čímž zabraňuje vzniku mostů nebo slabých míst, která by AOI mohla přehlédnout.
U desek s jemnou roztečí SPI zachytí offsety malé až 50 mikronů, které AOI nedokáže detekovat před přetavením. Toto včasné zachycení vás ušetří nákladných oprav. Studie ukazují, že SPI zvládne 60–70 % tiskových vad, které AOI nikdy nevidí.
Bez SPI se mnoho problémů dostane do závěrečného testování. Pokud je tedy pasta vaším slabým místem, SPI je klíčem k jejich zastavení jako první. Celkově se SPI zaměřuje na prevenci, zatímco AOI je spíše o kontrole konečného výsledku.

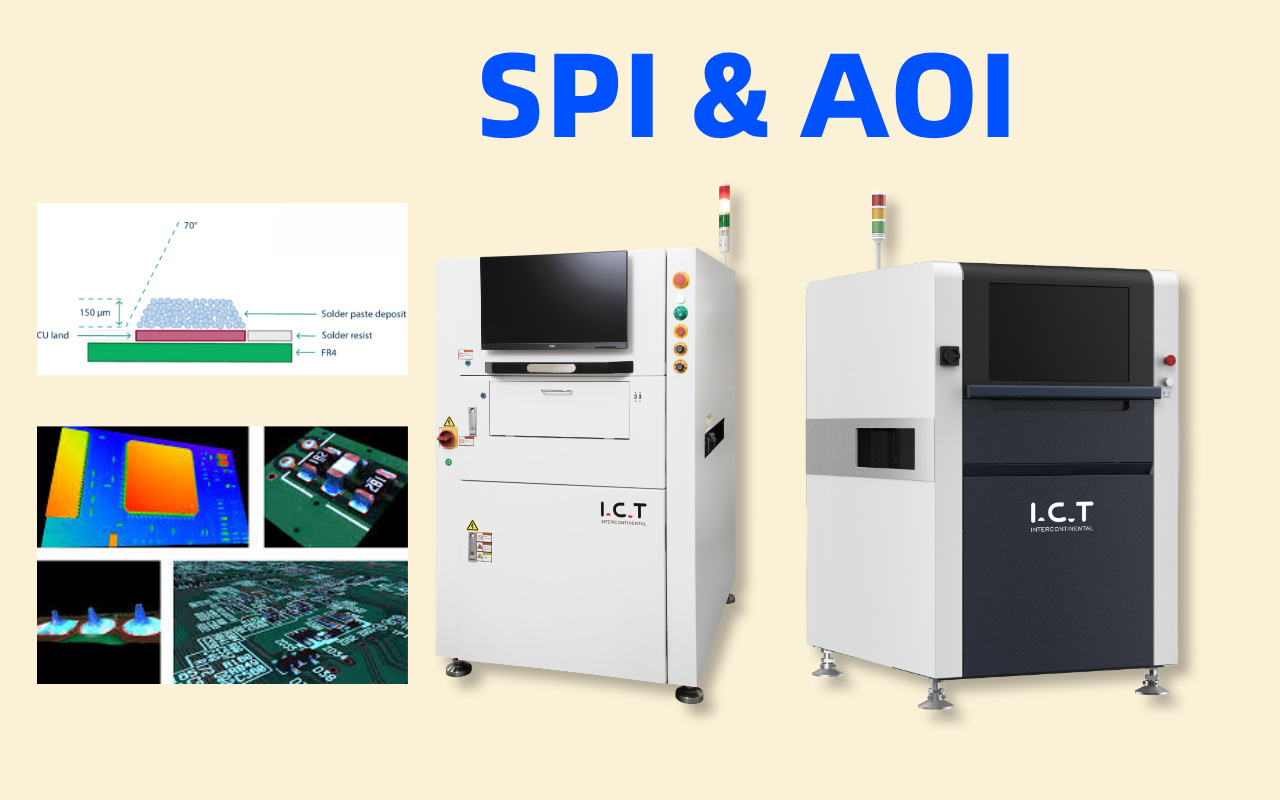

AOI kontroluje po umístění a pájení dílů, takže najde chybějící součásti, které SPI nevidí, protože se dívá pouze na pastu. Pokud je například čip obrácený nebo má špatnou polaritu, AOI jej snadno zachytí. SPI postrádá problémy po tisku, jako jsou posunuté části během umístění.
AOI také zaznamená povrchové škrábance nebo rozměrové chyby na hotové desce. Při pájení AOI detekuje můstky nebo nedostatečnou pájku po přetavení, což SPI nedokáže plně předvídat. Věci jako náhrobky, kde části stojí, jsou silou AOI.
Data ukazují, že AOI pokrývá 50 % montážních vad, ke kterým dojde po vložení. Bez AOI můžete poslat desky s viditelnými vadami. Takže AOI je skvělé pro závěrečné kontroly, zatímco SPI je pro včasné opravy pasty. Společně pokrývají celý proces.
Pro velkoobjemové linky, které tvoří více než 10 000 desek denně, použijte pro kontroly v reálném čase SPI i AOI inline. To udržuje defekty na nízké úrovni a splňuje přísné cíle PPM. Začněte s SPI po tisku pro fixaci pasty, poté AOI po přetavení pro konečnou montáž.
Ve středněobjemových sestavách, jako je 1 000–5 000 desek, vyzkoušejte offline SPI s inline AOI, abyste ušetřili náklady. Tímto způsobem hromadně kontrolujete vkládání, ale za běhu řešíte problémy s umístěním. U nízkoobjemových nebo prototypových linek pod 500 desek začněte pouze s SPI, pokud je hlavním problémem pasta, v případě potřeby přidejte AOI později.
Tip pro rozpočet: Pokud máte nedostatek peněz, upřednostněte SPI, protože včas zastaví 60 % závad. Integrujte je s chytrým softwarem pro sdílení dat a optimalizujte celou řadu. Studie ukazují, že při použití obou boostů je výnos o 15-20% oproti jednomu samotnému. Upravte na základě složitosti vaší PCB – složitější znamená, že obojí je nezbytné. Tato kombinace zajišťuje kvalitu bez zpomalení výroby.

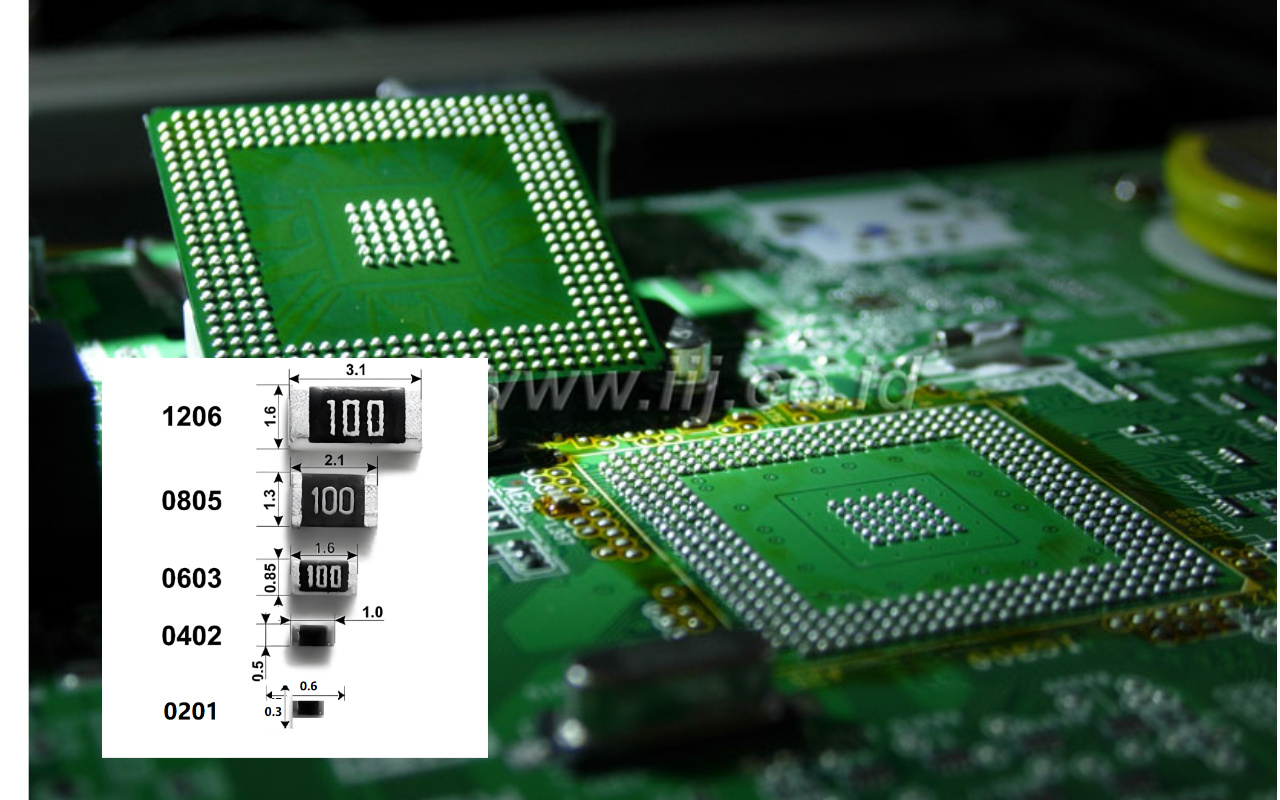

Pokud vaše PCB používá velmi malé části, jako jsou odpory 01005, kondenzátory 0201 nebo čipy BGA s roztečí 0,3 mm, musíte mít SPI. Tyto drobné podložky jsou široké pouze 0,15–0,25 mm, takže i 30mikronový posun nebo 10% chyba objemu může způsobit otevřené spoje nebo zkraty.
Lidské oči a jednoduché fotoaparáty 2D tiskáren nedokážou takové drobné chyby spolehlivě zachytit. Skutečný příklad továrny: jedna společnost vyrábějící moduly 5G získala 8 % otevřených spojů u dílů 0201; po přidání 3D SPI to kleslo na 0,3 %.
S jemným stoupáním musí objem pájecí pasty zůstat v rozmezí ±10 % a pouze 3D SPI to dokáže pokaždé přesně změřit. Pokud přecházíte na menší balíčky, abyste ušetřili místo nebo přidali další funkce, SPI se stává nesmlouvavým.
Bez něj vaše výtěžnost rychle klesne a přepracování na tak malých součástkách nebude možné. Zkrátka čím menší součástka, tím větší potřeba SPI.
Produkty pro automobily, lékařská zařízení a letadla musí perfektně fungovat, protože selhání může zranit lidi nebo stát miliony. Normy jako IATF 16949 (automobilový průmysl) a ISO 13485 (lékařské) vyžadují plnou sledovatelnost procesu a velmi nízkou míru závad, často pod 50 PPM.
SPI vám poskytuje přesné údaje o objemu, výšce a poloze pro každou jednotlivou podložku, takže můžete auditorům dokázat, že tisk byl správný. Jeden dodavatel automobilové úrovně Tier-1 snížil návratnost z 1 200 PPM na 80 PPM pouhým přidáním SPI a zpětné vazby do tiskárny.
U lékařských kardiostimulátorů nebo letecké avioniky je i jeden studený pájený spoj nepřijatelný. SPI také vytváří digitální záznam každé desky, který je potřebný pro dohledatelnost šarže. Pokud váš zákazník požaduje CpK > 1,67 na objem pájecí pasty, může tato data dodat pouze SPI. Sečteno a podtrženo: když jde o bezpečnost a certifikaci, není možné SPI přeskočit.
Když vaše továrna vyrábí více než 5 000–10 000 desek za den a váš zákazník chce méně než 500 ppm (nebo dokonce 100 ppm), ruční kontroly nebo 2D inspekce vestavěná do tiskárny prostě nemohou držet krok.
Při této rychlosti může jeden špatný výtisk vytvořit stovky vadných desek během několika minut. SPI zkontroluje každou desku za 0,35–0,5 sekundy a automaticky zastaví linku nebo odkloní špatné desky.
Velký smartphone ODM oznámil, že přidání SPI snížilo jejich úniky související s tiskem z 1 800 PPM na méně než 200 PPM při provozu 120 000 desek denně. Zařízení také dodává data v reálném čase zpět do tiskárny, aby automaticky opravilo zarovnání šablony a tlak.
U velkoobjemových linek se náklady na jednu hodinu přepracování mohou snadno zaplatit za celý stroj SPI. Pokud toužíte po jednociferných úrovních PPM, SPI je jediný realistický způsob, jak se tam trvale dostat.
Víte, že potřebujete SPI, když vidíte tyto varovné signály: výtěžnost prvního průchodu se drží pod 96–97 % po celé měsíce, většina defektů je způsobena nedostatkem nebo přebytkem pájecí pasty, časté přemostění nebo otevřené spoje na součástech s jemným roztečím, operátoři tiskáren tráví hodiny ručními 2D kontrolami, vysoké náklady na přepracování po přetavení, stížnosti zákazníků na studené spoje nebo selhání pole, proces „CpK on your paste“ uvádí níže „CpK.3“ tiskárna, jak daleko to jde.'
Když k tomu dojde, dosáhli jste přirozené hranice procesu pouze pro tiskárnu. Přidání SPI obvykle poskytuje okamžitý 3–8% skok ve výnosu a umožňuje vám posunout proces mnohem dále. Mnoho továren si to uvědomí až po velkém incidentu s kvalitou. Na to nečekejte – podívejte se na svůj defektní Paretův diagram; pokud je tisk vždy na prvních třech místech, je čas na SPI.
Pokud jsou vaše desky pro hračky, LED osvětlení, napájecí zdroje nebo domácí spotřebiče s roztečí součástek 0,8 mm, 1,27 mm nebo větší (jako SOIC, odpory 1206, velké konektory), vady tisku jsou snadno viditelné pouhým okem nebo levným mikroskopem.
Tyto velké plošky odpouštějí malé objemové chyby, takže i ±30% variace pasty obvykle pájí dobře. Mnoho továren vyrábějících jednoduché oboustranné desky s průchozím otvorem + několik dílů SMD funguje perfektně po léta s použitím pouze dobré tiskárny s automatickým zarovnáním obrazu a pravidelným čištěním šablony.
Rework je na těchto deskách jednoduchý a levný. Dokud míra vašich vad zůstane pod 1–2 % a zákazníci jsou spokojeni, můžete přeskočit vyhrazené SPI a ušetřit investici 80 000–150 000 USD. Stačí udržovat dobrou údržbu tiskárny a dobře školit operátory – to obvykle stačí pro levné produkty s velkým tiskem.

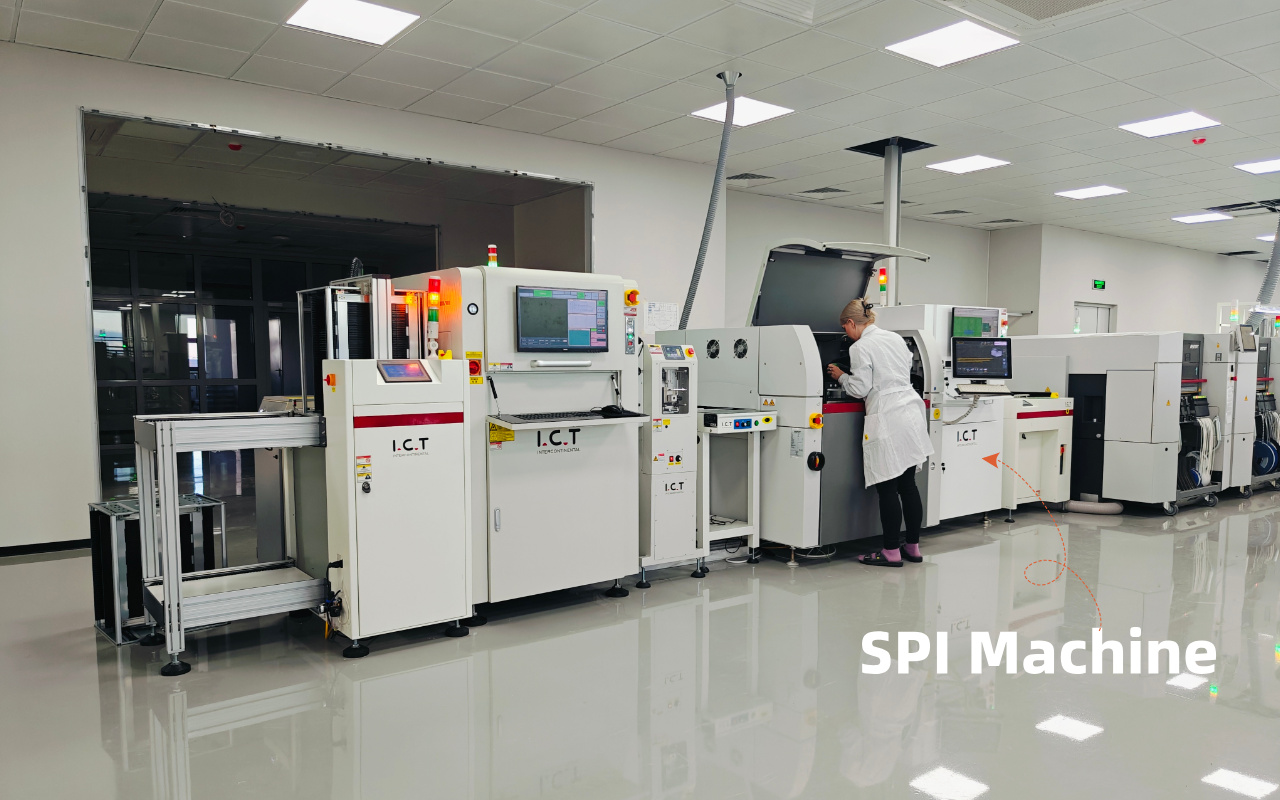

Když vyrábíte méně než 500–1 000 desek za týden (běžné pro prototypy, malosériové průmyslové řízení nebo zakázkové zakázky), je obtížné ospravedlnit náklady na stroj SPI. Jeden SPI stojí stejně jako 6–18 měsíců platu inženýra.
V maloobjemových obchodech mohou inženýři po vytištění ručně zkontrolovat každou desku pod mikroskopem, vyčistit špatné a v případě potřeby znovu vytisknout. To zabere jen pár minut navíc na každé prkno. Mnoho oddělení NPI (zavedení nového produktu) takto úspěšně funguje již léta.
Riziko je nízké, protože celkové náklady na šrot jsou nízké, i když selže několik desek. Jakmile se produkt přesune na střední nebo vysokou hlasitost, můžete SPI přidat později. Pro čisté prototypy nebo linky s velmi malým objemem je v roce 2025 stále nejekonomičtější volbou lidská kontrola a dobrá tiskárna.
Místo nákupu SPI můžete získat překvapivě dobré výsledky s těmito levnějšími metodami:
-Používejte moderní tiskárnu se silnou APC (automatická korekce polohy) a vestavěným 2D viděním – mnoho tiskáren DEK, GKG nebo ICT dokáže automaticky upravit polohu šablony na 10–15 μm;
-Vyčistěte spodní stranu šablony každých 5–10 desek, abyste zabránili přebytečné pastě; provádějte pravidelné ruční 2D kontroly pomocí levného USB mikroskopu (200–500 USD);
-Vytiskněte zkušební desku na začátku každé směny a změřte několik podložek levným laserovým měřičem výšky;
- Uchovávejte podrobné protokoly tiskárny a upravujte tlak/rychlost stírací lišty na základě grafů trendů.
Továrny vyrábějící jednoduché desky hlásí poruchovost pod 1 % pouze pomocí těchto kroků. Celkové dodatečné náklady jsou nižší než 5 000 USD namísto 100 000 USD+ za SPI. Tyto alternativy fungují perfektně, dokud nenarazíte na limity popsané v kapitole 6 – pak je čas na upgrade.
ICT v současnosti nabízí několik online 3D SPI modelů, které vyhovují různým výrobním potřebám. Nejoblíbenější jsou standardní jednopruhová řada ICT-S510 (desky 60 × 50 mm až 510 × 510 mm), vylepšený ICT-S1200, který zvládá extra velké panely až 1200 × 550 mm, a vysokorychlostní dvoupruhový ICT-S510D, který umožňuje SPI podávat současně dvě tiskárny.
Všechny modely sdílejí stejnou základní technologii 3D měření, ale liší se velikostí desky, dopravními pásy a propustností. Pro většinu zákazníků, kteří začínají se svým prvním SPI, jsou S510 nebo S1200 nejlepší volbou, protože se snadno instalují a pokrývají 95 % běžných velikostí PCB.
Pokud již provozujete dvě tiskárny a chcete ušetřit prostor na podlaze, dvoupruhový S510D může zvýšit kapacitu kontroly téměř o 100 %, aniž byste museli kupovat druhý stroj. Každý model je standardně dodáván s automatickým nastavením šířky dopravníku, takže výměna produktů trvá jen několik sekund.

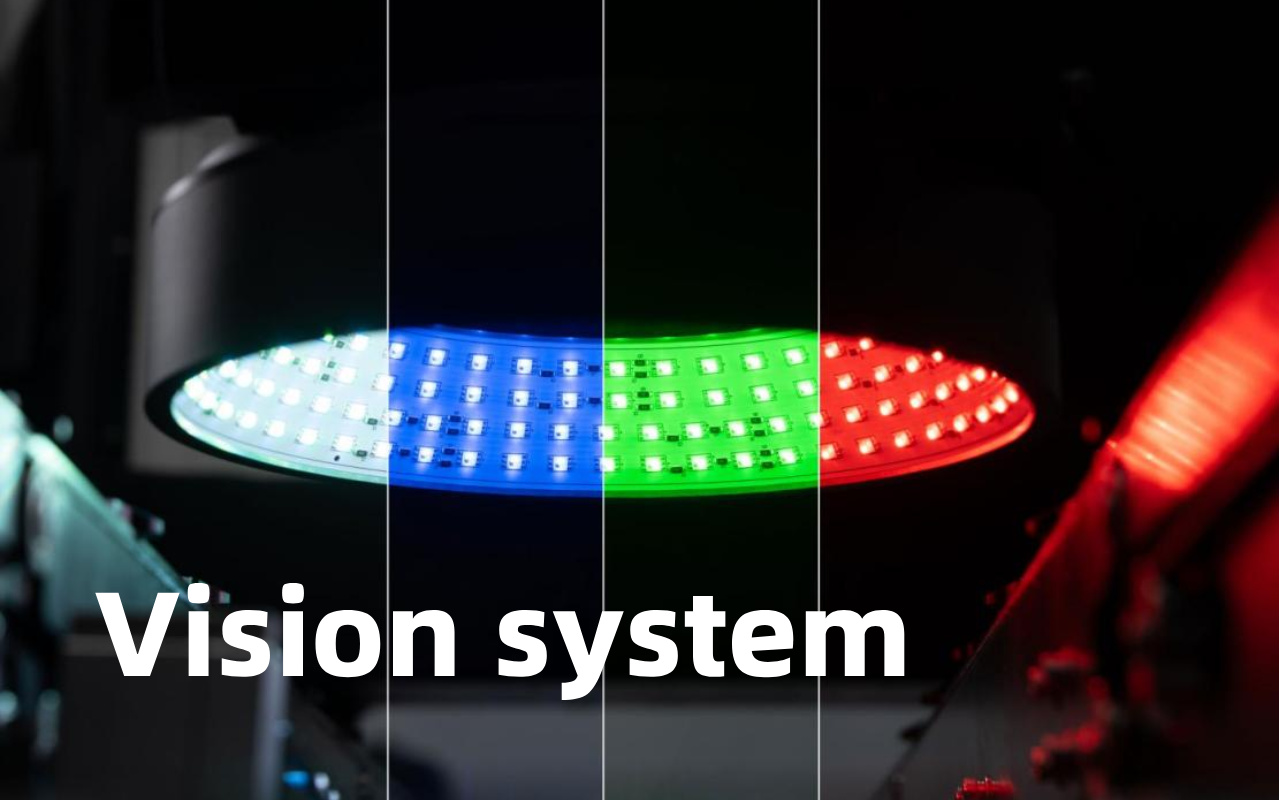

ICT 3D SPI zcela eliminuje problémy se stíny a náhodnými odrazy, které trápí starší stroje.
Dosahuje toho promítáním programovatelných černobílých moaré proužků z více směrů a použitím profesionální telecentrické čočky, takže i lesklá pájecí pasta nebo tmavé substráty PCB poskytují pokaždé dokonalý obraz.
Standardní kamera má 5 milionů pixelů se skutečnou přesností měření 0,67 μm; volitelná kamera s 12 miliony pixelů je k dispozici pro práci s velmi jemným roztečím pod 0,3 mm.
Doba cyklu je pouze 0,35–0,5 sekundy na zorné pole, což znamená, že stroj snadno drží krok s moderními vysokorychlostními tiskárnami, které běží 8–12 sekund na desku. Vícesměrná 3D projekce také znamená téměř nulové falešné volání způsobené stíny komponent nebo stěnami šablony.
Při každodenním používání hlásí operátoři četnost falešných poplachů pod 1 %, což ušetří obrovské množství času na kontrolu ve srovnání s 5–10 % na běžných strojích.
Máte dva jednoduché způsoby, jak naprogramovat novou desku.
Nejprve přímo importujte soubory Gerber nebo ODB++ – software automaticky vytvoří kontrolní program za 5–10 minut.
Za druhé, pokud nemáte data Gerber, stačí naskenovat zlatou desku a stroj se jediným kliknutím naučí správné polohy podložek a tolerance.
Obě metody podporují offline programování, takže při výuce nového produktu nikdy nezastavíte linku. Uživatelské rozhraní je rozděleno na úroveň operátora (jednoduché zobrazení úspěšnosti/neúspěšnosti) a úroveň inženýra (úplná analýza dat a ladění parametrů), takže noví pracovníci jej mohou bezpečně používat od prvního dne, zatímco zkušení inženýři stále dostávají všechny podrobné statistiky, které potřebují.
Grafy SPC v reálném čase, grafy trendů objemu/výšky/plochy a teplotní mapy defektů jsou vestavěny a automaticky se aktualizují.

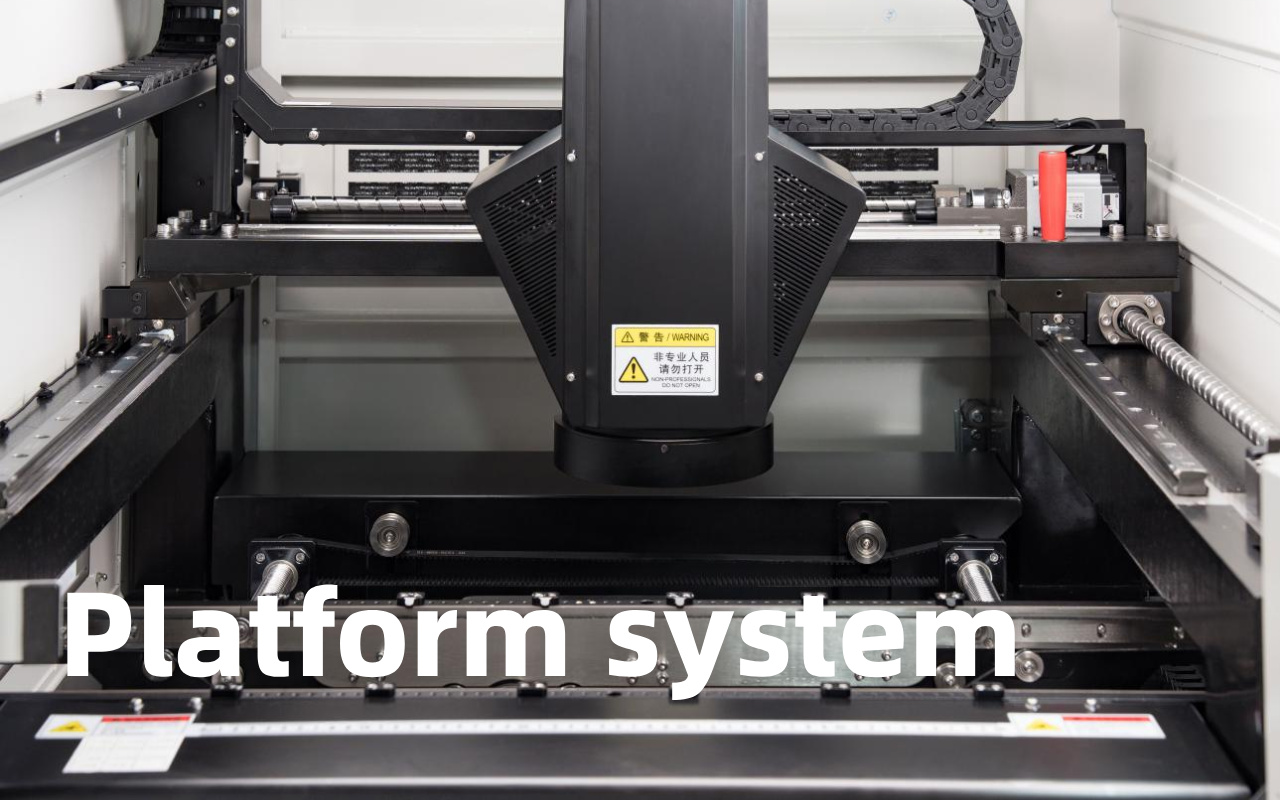

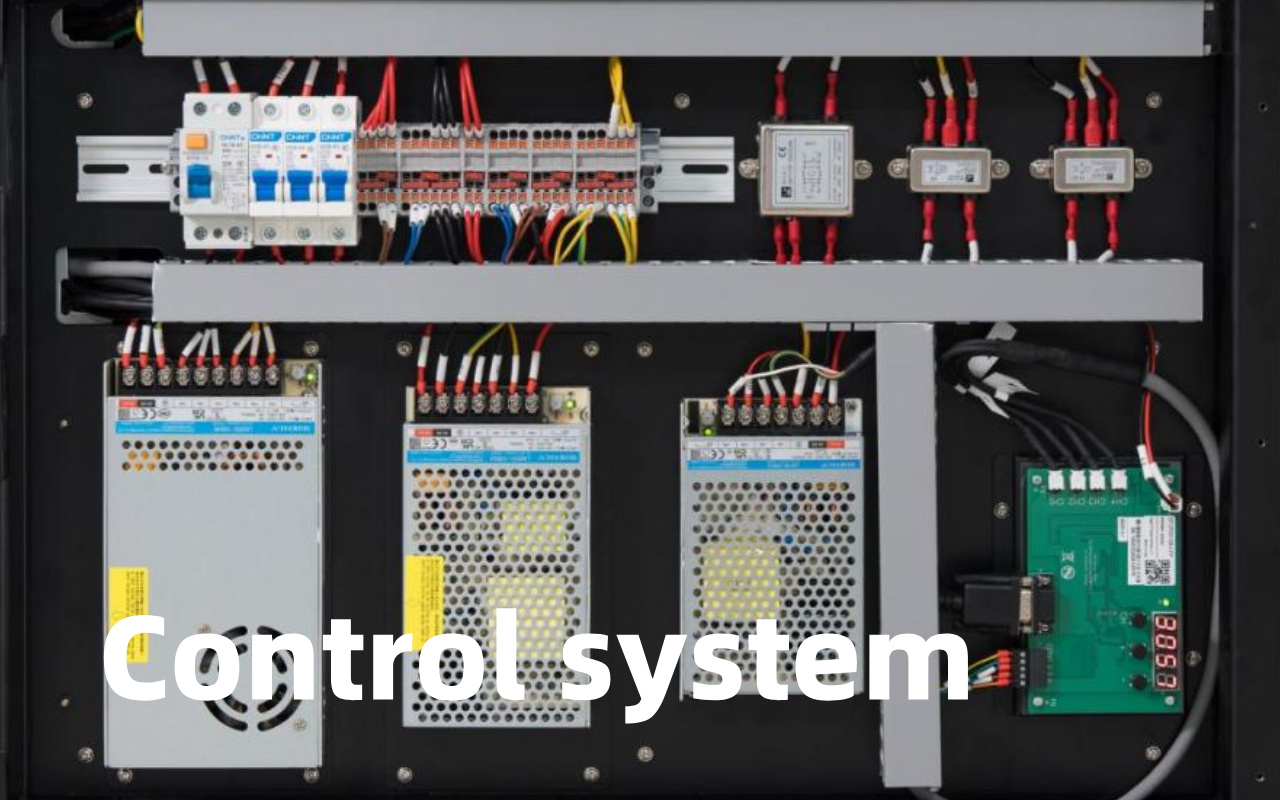

Celý stroj využívá závěsnou konstrukci s obloukovým mostem s osami X/Y poháněnými nezávislými vysoce přesnými servomotory a lineárními kolejnicemi, přesně stejné konstrukce jako u špičkových strojů typu pick-and-place.
Základem je jednodílný těžký litý rám, který váží přes 800 kg, takže vibrace jsou téměř nulové i když linka běží na plné obrátky. Polohování snímku využívá kuličkový šroub + servomotor, aby byla kamera dokonale stabilní před a po pohybu.

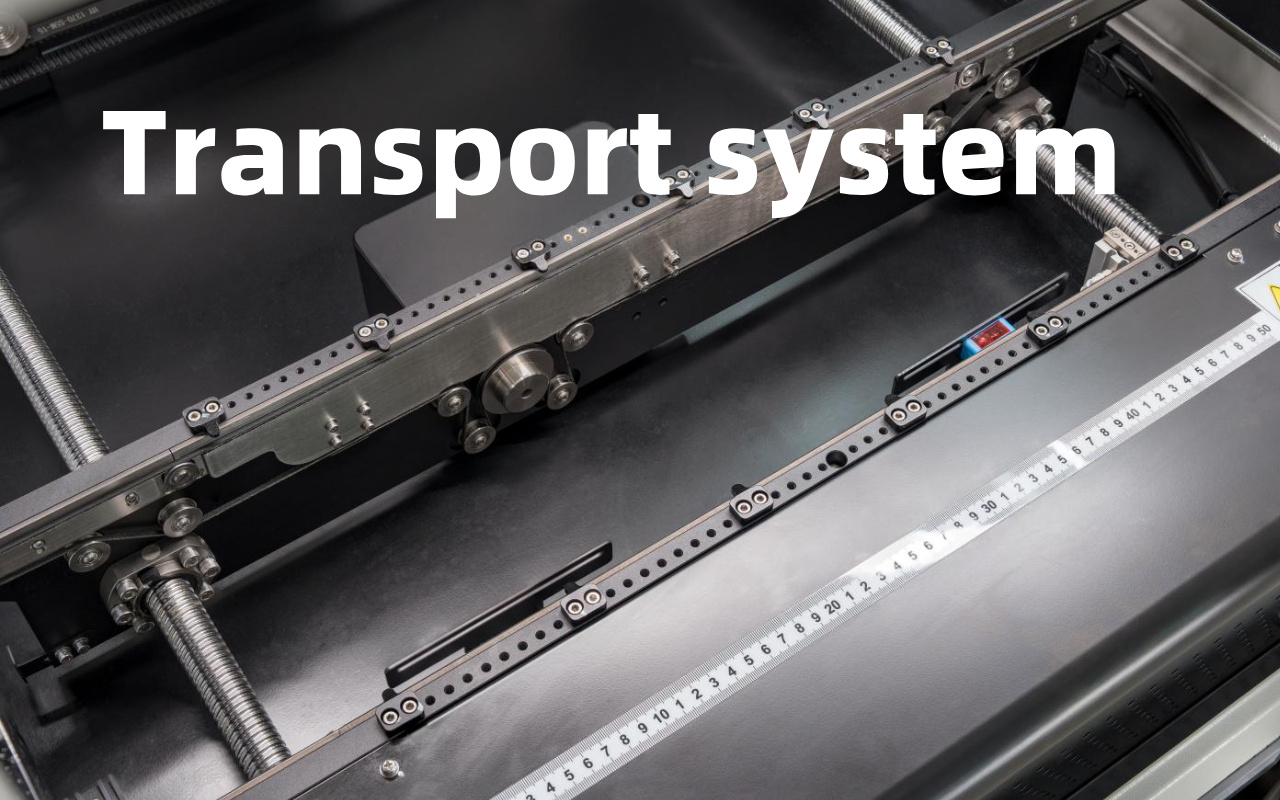

Všechny pohyblivé části jsou chráněny pružnými kabelovými řetězy s uzavřenou nádrží, takže částice prachu a pájecí pasty se nikdy nedostanou do pohybového systému. Tyto mechanické volby poskytují ICT SPI opakovatelnost lepší než 1 μm během let provozu 7 × 24.
Mnoho zákazníků uvádí, že po třech letech stále procházejí tovární kalibrací s originální skleněnou deskou – nejsou potřeba žádné drahé roční servisní smlouvy.
Každé ICT SPI je standardně dodáváno s automatickým nastavením šířky dopravníku, rozhraním čtečky čárových kódů, zpětnou vazbou s uzavřenou smyčkou pro většinu značek tiskáren (DEK, GKG, Panasonic, Yamaha, Fuji atd.), úplným balíčkem SPC a vyrovnávací pamětí desky NG.
Oblíbené možnosti zahrnují 12 M-pixelovou kameru pro komponenty 01005, dvoupruhový dopravník pro model S510D, věžové světlo, záložní napájení UPS a komunikační moduly MES/CFX/Hermes.
Stroj běží na normální jednofázové napájení 220 V a potřebuje pouze 5–6 barů čistého suchého vzduchu, takže instalace je obvykle dokončena za jeden den. Protože je vše modulární, můžete dnes začít se základním modelem a později upgradovat kameru nebo software, aniž byste museli kupovat nový stroj. Díky této flexibilitě jsou ICT velmi oblíbené u továren, které plánují růst krok za krokem.
1. Rychlost: Přizpůsobte čas takt vaší lince.
2. Přesnost: 1um pro jemnou rozteč.
3. Software: Snadné programování, import Gerber.
4. Integrace: MES, zpětná vazba tiskárny.
5. Velikost: Přizpůsobte vašim PCB.
6. Fotoaparát: 5M+ pro detaily.
7. Služba: Místní podpora.
8. Cena: Zůstatek s návratností investic.
- Specifikace PCB
- Objemové potřeby
- Rozpočet
- Požadované funkce
- Žádost o demo
Pokud SPI ušetří 2 % defektů na 100 000 deskách/rok za 20 $/desku, je to ušetřených 40 000 $. Stroj 100 000 USD se vrátí za 2,5 roku, často rychleji.
1. Rozmazání fotoaparátu: Objektiv čistěte denně.
2. Zaseknutí dopravníku: Kontrolujte senzory každý týden.
3. Selhání světla: Vyměňte žárovky každý rok.
4. Selhání softwaru: Pravidelně aktualizujte.
5. Posun přesnosti: Kalibrujte měsíčně.
Denně: Vyčistěte exteriér, zkontrolujte vyrovnání.
Týdně: Zkontrolujte řemeny, namažte kolejnice.
Měsíčně: Plná kalibrace, záloha dat.
Udržujte stroj v čisté místnosti s řízenou teplotou. Při vypnutém používejte kryty. Vyvarujte se přetížení.
Uzavřená smyčka odesílá data SPI zpět k automatickému nastavení tiskárny a řeší problémy v reálném čase pro konzistentní kvalitu.
CFX pro plug-and-play, Hermes pro sledování desky, SECS/GEM pro fab-wide ovládání. Díky nim je integrace snadná.
Sledovat trendy, předpovídat údržbu, sledovat závady. Zvyšuje účinnost o 20-30%.
