V mnoha projektech výroby výkonové elektroniky má rozhodnutí o lince SMT pouze jednu skutečnou šanci být správné. Následky špatné konfigurace se často nedostaví okamžitě. Místo toho se objevují tiše o měsíce nebo dokonce roky později – prostřednictvím klesajícího výnosu, nestabilní kvality pájky, zvýšeného přepracování a rostoucí návratnosti pole.
To je důvod, proč se výběr výrobní linky SMT pro PCBA výkonové elektroniky zásadně liší od výběru linky pro spotřební elektroniku nebo komunikační produkty.
Ve výrobě výkonové elektroniky není cílem dosáhnout nejvyšší rychlosti umístění nebo nejnižší počáteční investice. Skutečným cílem je vybudovat produkční systém, který dokáže stabilně fungovat při tepelném namáhání, manipulovat s těžkými a vysoce výkonnými součástmi a udržovat konzistentní kvalitu během dlouhého životního cyklu produktu.
Výkonové elektronické desky PCBA jsou široce používány v průmyslových zdrojích energie, systémech skladování energie, motorových pohonech, nabíjecích zařízeních pro elektromobily, měničích obnovitelné energie a průmyslové automatizaci. Tyto produkty obvykle zahrnují tlusté desky plošných spojů, velké měděné oblasti, vysokoproudové cesty a výkonová zařízení, jako jsou MOSFETy, IGBT, transformátory a velké elektrolytické kondenzátory. Jakákoli slabá kvalita pájení, tepelné kontroly nebo mechanické stability může vést k brzkým poruchám, bezpečnostním rizikům nebo drahým návratům.
Pro výrobce, inženýry a nákupní týmy má výběr špatné linky SMT často za následek skryté dlouhodobé náklady: časté přepracování, nestabilní výnosy, posun procesu nebo dokonce nucené přepracování linky při rozšiřování výroby. Tento článek poskytuje praktický rámec orientovaný na rozhodování pro výběr řady SMT speciálně pro PCBA výkonové elektroniky se zaměřením na spolehlivost, škálovatelnost a celkový výkon životního cyklu spíše než na krátkodobé metriky.
Než budeme diskutovat o výběru zařízení, je nezbytné pochopit, proč PCBA výkonové elektroniky klade na výrobní linky SMT vyšší požadavky než typické elektronické produkty.
Desky výkonové elektroniky běžně používají desky plošných spojů o tloušťce 2,0–3,2 mm nebo více, často v kombinaci s těžkými měděnými vrstvami. Tyto vlastnosti významně ovlivňují přenos tepla při pájení přetavením. Ve srovnání s tenkými spotřebitelskými DPS se tlusté desky zahřívají pomaleji a ochlazují méně rovnoměrně, což zvyšuje riziko nedostatečného smáčení pájky, studených spojů nebo nadměrných teplotních gradientů.
Na rozdíl od mobilních nebo IoT produktů, kterým dominují malé čipové komponenty, PCBA výkonové elektroniky zahrnují velké balíčky, jako jsou DPAK, zařízení řady TO, napájecí moduly, transformátory a vysoké kondenzátory. Tyto součástky představují problémy ve stabilitě uchopení a umístění, výběru trysky, přesnosti umístění a pohybu po umístění před ztuhnutím pájky.
Produkty výkonové elektroniky jsou často navrženy pro nepřetržitý provoz po dobu 5–10 let nebo déle. To znamená, že spolehlivost pájeného spoje, odolnost vůči tepelným cyklům a dlouhodobá konzistence procesu jsou mnohem důležitější než krátkodobá propustnost. Okrajový proces SMT, který se zdá být přijatelný během počáteční výroby, se může časem stát vážným problémem.
Mnoho desek plošných spojů výkonové elektroniky vyžaduje kombinaci procesů SMT a průchozích otvorů (THT). Velké transformátory, vysokonapěťové konektory a mechanické součásti se často instalují po přetavení SMT, takže je nezbytné včasné plánování rozvržení linky a integrace procesů.
Klíčové informace pro výkonovou elektroniku SMT:
Výkonová elektronika SMT není o rychlosti. Jde o stabilitu procesu, tepelnou kontrolu a dlouhodobou spolehlivost. To je důvod, proč je návrh procesu na úrovni systému důležitější než specifikace jednotlivých strojů.
Jednou z nejčastějších chyb při výběru linky SMT je výběr zařízení pouze na základě maximální jmenovité rychlosti namísto skutečných potřeb výroby.
Pro výzkumná a vývojová centra, startupy nebo výrobce vyrábějící přizpůsobené produkty výkonové elektroniky v malých sériích je flexibilita důležitější než úroveň automatizace. Časté změny produktu, ruční zásahy a technické úpravy jsou normální.
Doporučené vlastnosti:
Poloautomatická nebo modulární linka SMT
Snadné přepínání a nastavení programů
Silná inženýrská dostupnost
Nižší kapitálové investice s jasnými cestami upgradu
Tento typ konfigurace podporuje rychlou iteraci bez uzavření výrobce do příliš velkého zařízení, které zůstává nevyužité.

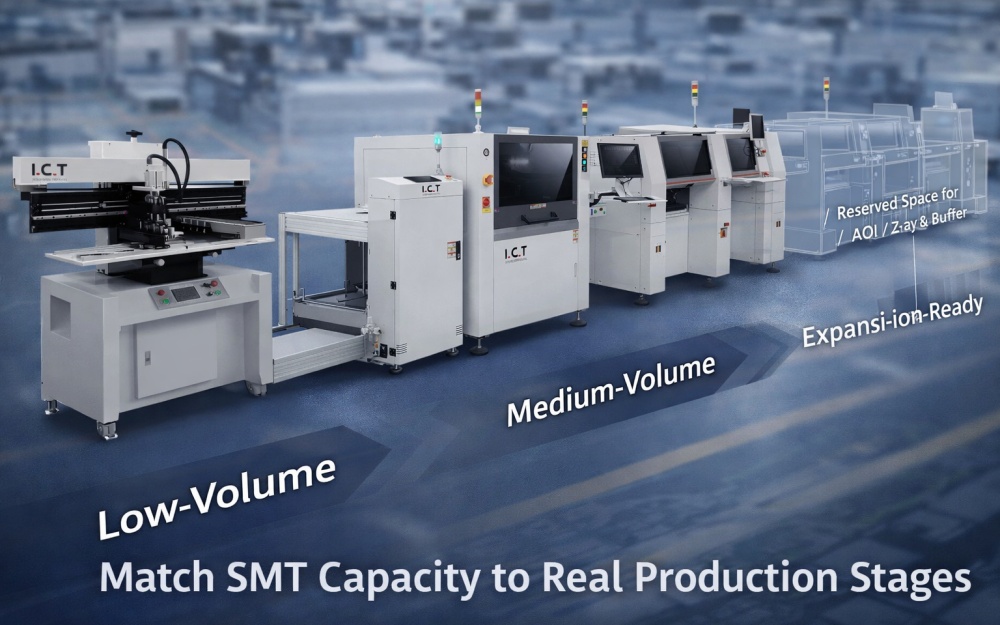

Mnoho výrobců výkonové elektroniky působí především ve středních objemech, jako jsou průmyslové napájecí zdroje nebo řídicí desky pro ukládání energie. V tomto scénáři záleží na stabilitě, konzistentnosti výnosu a předvídatelném výstupu mnohem více než na maximální rychlosti umístění.
Doporučené vlastnosti:
Plně automatická inline SMT linka
Vyvážená rychlost a přesnost umístění
Stabilní přetavovací tepelný výkon
Inline kontrola pro řízení procesu
Výrobci vstupující do rychle rostoucích sektorů, jako je infrastruktura elektromobilů nebo obnovitelná energie, musí plánovat budoucí expanzi. Volba SMT linky bez škálovatelnosti má často za následek nákladné přepracování a pozdější přerušení výroby.
Doporučené vlastnosti:
Modulární design linie
Vyhrazený prostor pro AOI, rentgenové a nárazníkové stanice
Standardizovaná mechanická a softwarová rozhraní
Kompatibilita dat pro integraci na úrovni linky
Klíčový poznatek pro výkonovou elektroniku SMT:
Kapacita SMT by měla odpovídat skutečným výrobním fázím, nikoli optimistickým předpovědím. To je místo, kde plánování linek na úrovni řešení přináší mnohem větší hodnotu než nákup strojů jednotlivě.

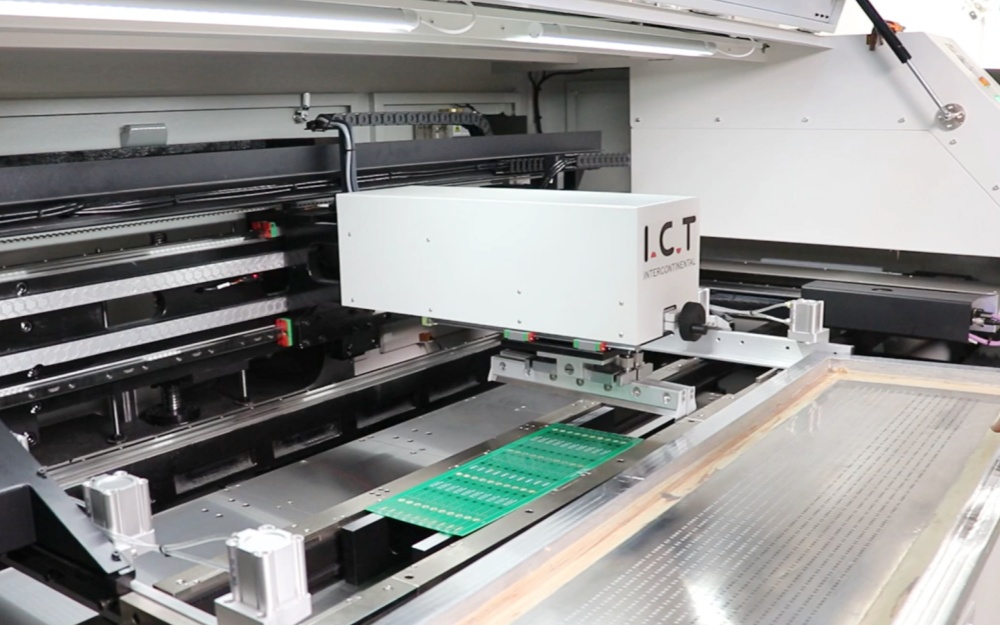

U výkonové elektroniky SMT má tisk pájecí pastou neúměrný dopad na spolehlivost finálního produktu. Velké podložky, silné desky a vysoká tepelná hmotnost zesilují jakoukoli nekonzistenci v této fázi.
Silné desky plošných spojů vyžadují silné a flexibilní podpůrné systémy během tisku. Nedostatečná podpora může vést k vychýlení desky, nerovnoměrnému usazování pasty a nesouososti mezi šablonou a podložkami.
Klíčové aspekty:
Pevná platforma tiskárny
Flexibilní a nastavitelné nosné kolíky PCB
Stabilní upnutí a vyrovnání šablony
Napájecí zařízení často používají velké pájecí plošky, které jsou vysoce citlivé na změny objemu pasty. Nadměrné množství pasty zvyšuje riziko močení, zatímco nedostatečné množství pasty snižuje pevnost spoje. Stabilní a opakovatelný tiskový proces je jedním z nejúčinnějších způsobů, jak snížit následné vady a přepracovat.
Klíčové informace pro výkonovou elektroniku SMT:
Stabilita tisku je mnohem důležitější než rychlost tisku.
Pick-and-place stroje pro výkonovou elektroniku PCBA musí upřednostňovat stabilitu umístění a schopnost manipulace s komponentami spíše než maximální komponenty za hodinu.
Systém umístění by měl podporovat:
Trysky s vysokým zatížením
Stabilní vyzvednutí pro nepravidelné balíky
Řízená síla umístění
Minimální vibrace při pohybu
PCBA výkonové elektroniky často kombinují komponenty s jemnou roztečí s velkými výkonovými zařízeními. Systém umísťování musí zvládnout tuto rozmanitost bez častých manuálních úprav nebo procesních kompromisů.
Flexibilní konfigurace podavače a intuitivní programování výrazně snižují technické zatížení a riziko chyb nastavení.
Klíčové informace pro výkonovou elektroniku SMT:
O něco pomalejší, ale stabilnější proces umístění téměř vždy přináší vyšší dlouhodobý výnos.
Ve výkonové elektronice SMT je pájení přetavením často jediným nejvíce podceňovaným rizikovým faktorem při plánování linky.
Linky mohou projít počátečními akceptačními testy, ale později trpí nestabilní mírou pórovitosti nebo nekonzistentní kvalitou pájky. V mnoha případech nejsou hlavní příčinou materiály nebo komponenty, ale nedostatečná tepelná rezerva v návrhu procesu přetavení.
Silné desky a velké komponenty vyžadují silný a rovnoměrný přenos tepla.
Klíčové požadavky:
Více topných zón
Silná schopnost tepelné kompenzace
Stabilní design proudění vzduchu
Opakovatelná regulace teploty během dlouhých výrobních sérií
Přesné a opakovatelné teplotní profilování zajišťuje, že pájené spoje splňují požadavky na spolehlivost napříč různými konstrukcemi desek a výrobními šaržemi.
U vysoce výkonných pájených spojů oxidace a dutiny významně ovlivňují tepelnou vodivost a elektrický výkon. Optimalizované tepelné profily a v případě potřeby řízená atmosféra pomáhají tato rizika zmírňovat.
Klíčové poznatky pro výkonovou elektroniku SMT:
Výkon přetavení do značné míry definuje dlouhodobou spolehlivost produktu.

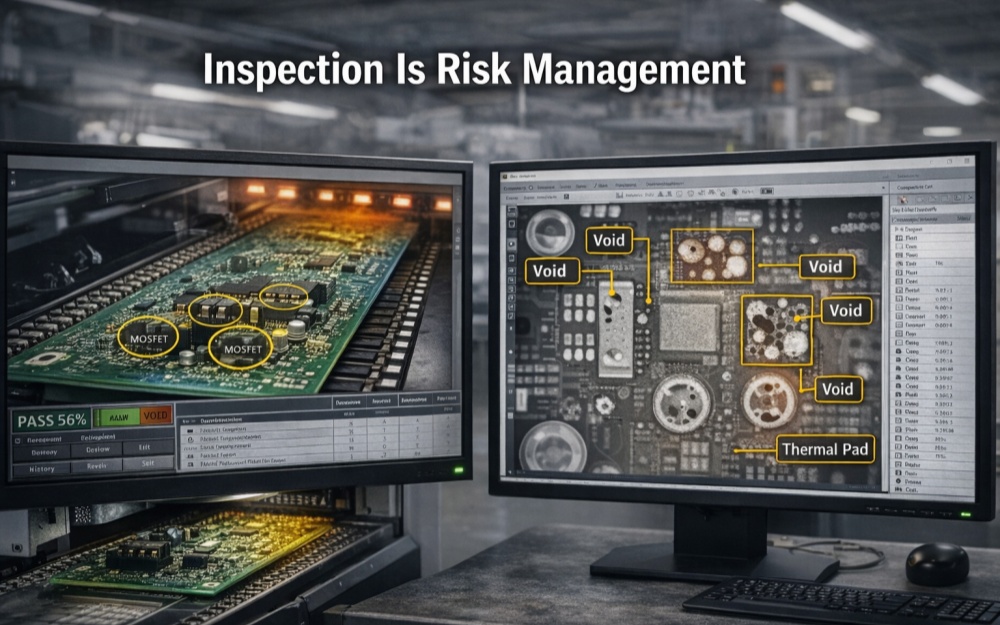

Kontrola není u výkonové elektroniky SMT volitelná – je to nástroj pro řízení rizik.
SPI detekuje problémy s tiskem dříve, než se rozšíří po celé lince, čímž výrazně omezí přepracování a zmetkovitost.
AOI identifikuje chyby umístění, problémy s polaritou a viditelné vady pájky. U výkonové elektroniky by se strategie inspekce měla zaměřit spíše na vysoce rizikové oblasti než na úplné pokrytí.
Rentgenová kontrola je zvláště cenná pro detekci dutin a skrytých defektů pájky v napájecích zařízeních a velkých tepelných podložkách.
Klíčové informace pro výkonovou elektroniku SMT:
Kontrolní zařízení by mělo být umístěno tam, kde přináší nejvyšší snížení rizika.
Rozhodnutí o uspořádání linek mají často větší dlouhodobý dopad než jednotlivé značky zařízení.
Dobře navržená linka SMT výkonové elektroniky by měla umožňovat:
Snadný přístup k údržbě
Proces vyrovnávací paměti
Budoucí kontrola nebo doplnění procesu
Včasné plánování procesů THT po SMT zabraňuje pozdějším úzkým místům a neefektivnímu toku materiálu.
Klíčové informace pro výkonovou elektroniku SMT:
Dobře naplánované uspořádání chrání dlouhodobou stabilitu výroby a flexibilitu upgradu.

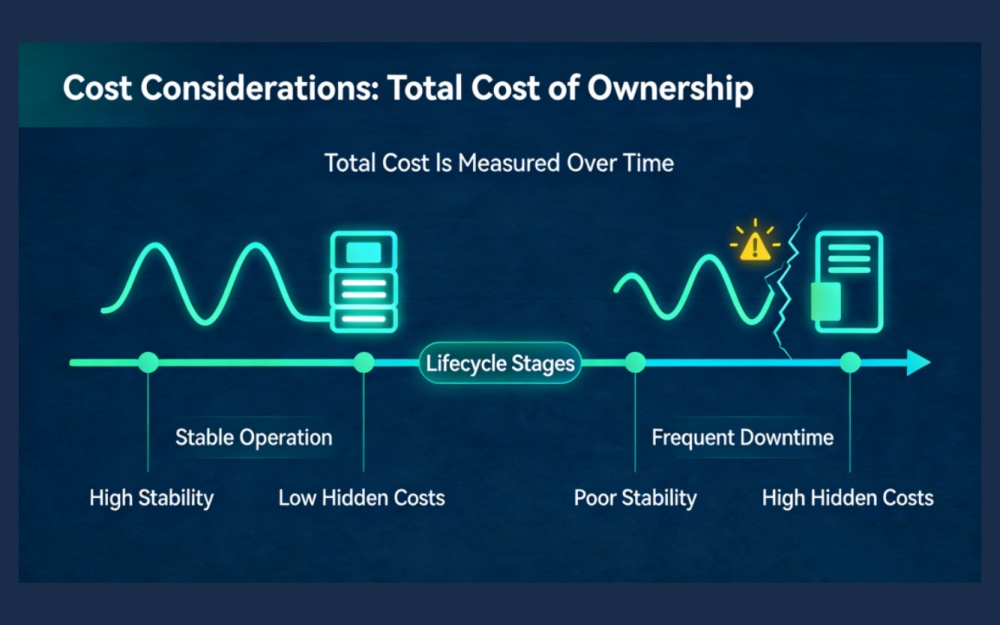

Posuzování SMT linek čistě na základě pořizovací ceny často vede k vyšším dlouhodobým nákladům.
TCO by mělo zahrnovat:
Údržba a náhradní díly
Spotřeba energie
Školení a technická podpora
Stabilita výnosu v průběhu času
Modulární a škálovatelné návrhy chrání investice tím, že umožňují postupné upgrady namísto úplné výměny linky.
Klíčové poznatky pro výkonovou elektroniku SMT:
Nejúspornější řada SMT je ta, která zůstává produktivní a stabilní po celý svůj životní cyklus.
I to nejlepší vybavení může selhat, pokud je podpora dodavatele nedostatečná.
Klíčová hodnotící kritéria:
Zkušenosti s aplikacemi výkonové elektroniky
Dostupnost technické podpory a školení
Osvědčené procesy instalace a uvedení do provozu
Jasná struktura odezvy služby
Klíčové poznatky pro výkonovou elektroniku SMT:
Schopnost dodavatele je stejně důležitá jako schopnost stroje pro komplexní a vysoce spolehlivé aplikace.
Výběr SMT linky pro PCBA výkonové elektroniky není jednoduchý nákup zařízení. Jde o strategické výrobní rozhodnutí, které ovlivňuje spolehlivost produktu, provozní stabilitu a budoucí škálovatelnost.
Pro většinu výrobců není skutečnou výzvou nákup strojů, ale převedení charakteristik produktu – jako je tepelná hmotnost, složení komponent a cíle spolehlivosti – do stabilního, škálovatelného výrobního systému.
Dobře navržená řada SMT výkonové elektroniky nestíhá maximální rychlost. Poskytuje konzistentní výkon v náročných podmínkách rok co rok.
Před dokončením jakékoli investice může provedení strukturované technické revize – zahrnující tepelné chování produktu, skladbu komponent a omezení dlouhodobé expanze – výrazně snížit provozní riziko a ochránit kvalitu produktu během celého životního cyklu.
V některých případech je možná částečná adaptace, ale jen zřídka je optimální. SMT řady spotřební elektroniky jsou obvykle optimalizovány pro tenké desky, malé součástky a vysokou rychlost osazování. PCBA výkonové elektroniky představují silnější desky, vyšší tepelnou hmotnost a těžší součástky, které často překračují mechanické a tepelné limity linek zaměřených na spotřebitele. Přizpůsobení takových linií může vést k nestabilním procesům a vyššímu dlouhodobému riziku.
Úvahy o přeformátování by měly být zahrnuty v nejranější fázi plánování. Tloušťka desky, hmotnost mědi, tepelná hmotnost součásti a cíle spolehlivosti pájeného spoje přímo ovlivňují výběr přetavovací pece a uspořádání linky. Zacházení s přetavením jako s následným detailem často vede k nedostatečné tepelné rezervě, kterou je později obtížné opravit.
Ne vždy. Zatímco přetavení dusíkem nebo vakuem může u určitých vysoce výkonných aplikací snížit oxidaci a tvorbu dutin, mnoho PCBA výkonové elektroniky může dosáhnout přijatelné spolehlivosti s dobře navrženými profily přetékání vzduchu. Rozhodnutí by mělo být založeno spíše na velikosti tepelné podložky, toleranci pórovitosti a požadavcích na spolehlivost než na výchozích předpokladech.
Inspekce by měla být řízena spíše rizikem než pokrytím. Vysoce rizikové pájené spoje – jako jsou napájecí zařízení, tepelné podložky a vysokoproudové cesty – nejvíce těží z hlubší kontroly, včetně rentgenu, je-li to nutné. Použití maximální kontroly na každou součást často prodlužuje dobu cyklu bez úměrného snížení rizika.
Mezi běžné indikátory patří nekonzistentní míra dutin, citlivost na malé změny profilu, kolísání výtěžnosti napříč směnami a defekty pájených spojů, které se objevují po delší výrobě spíše než během počátečních zkoušek. Tyto příznaky často poukazují na marginální kapacitu zpětného proudění nebo omezení proudění vzduchu.
Sledovatelnost dat se stává stále důležitější s tím, jak se produkty výkonové elektroniky přesouvají do regulovaných aplikací nebo aplikací kritických z hlediska bezpečnosti. Zaznamenání klíčových parametrů procesu – jako je kvalita tisku, přesnost umístění a profily přetavení – pomáhá identifikovat základní příčiny, když se objeví problémy, a podporuje dlouhodobou kontrolu procesů a zákaznické audity.
Ano. I když jsou aktuální objemy stabilní, produktová portfolia výkonové elektroniky se často vyvíjejí směrem k vyšší hustotě výkonu nebo přísnějším požadavkům na spolehlivost. Vyhrazení fyzického prostoru a kompatibility systému pro budoucí inspekci, ukládání do vyrovnávací paměti nebo upgrady procesů výrazně snižuje riziko narušení a reinvestice.
