ICT-GP800
I.C.T

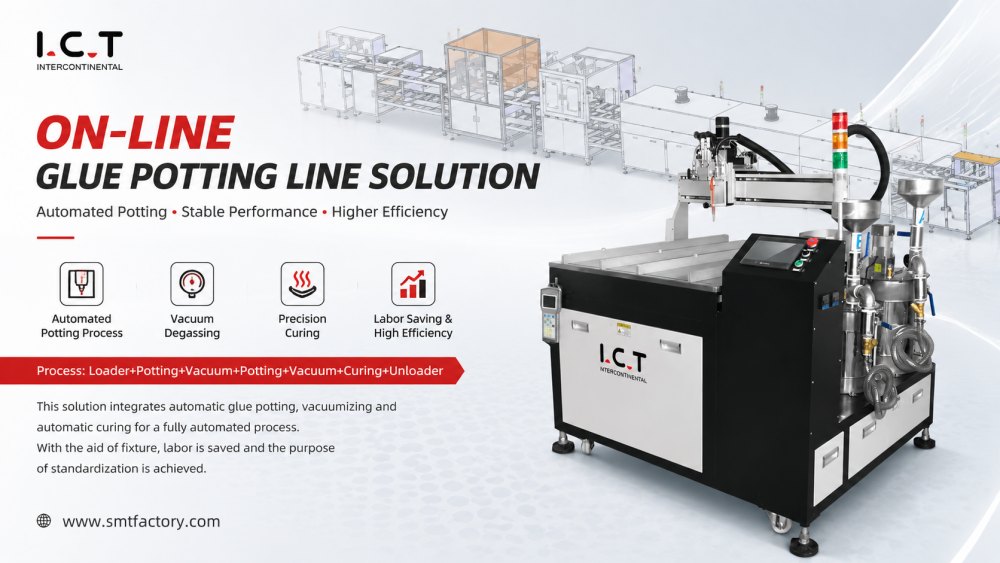

On-line Glue Potting Line solution
| Množství: | |
|---|---|
On-line linka na zalévání lepidla poskytuje přesné, automatizované zalévání sestav PCBA ve velkoobjemové výrobě. Každá stanice nanáší lepidlo rovnoměrně a udržuje konzistentní pokrytí komponentů různých velikostí. Integrované transportní systémy efektivně pohybují PCB mezi zalévacími, vytvrzovacími a kontrolními moduly. Nastavitelné parametry se přizpůsobí různým viskozitám lepidla a vzorům zalévání. Systém snižuje plýtvání materiálem, zvyšuje spolehlivost výroby a zajišťuje opakovatelnou kvalitu. Kompaktní inline design umožňuje snadnou integraci se stávajícími SMT a DIP linkami. Operátoři mohou rychle přepínat programy tak, aby vyhovovaly různým rozložením desek plošných spojů nebo modelům produktů.
GP800 používá programovatelné trysky s kontrolovaným průtokem pro přesné nanášení lepidla na určená místa. Nastavitelné délky zdvihu, rychlosti a úhly trysek umožňují složité vzory a husté pokrytí součástí. Výškové senzory zajišťují rovnoměrnou tloušťku povlaku. Automatizovaný systém zabraňuje přeplnění nebo nedostatečnému plnění a zaručuje konzistentní kvalitu zalévání pro jednostranné nebo oboustranné desky plošných spojů.
Modulární dopravníkový systém dopravuje PCB mezi dávkovacími, vytvrzovacími a kontrolními stanicemi. Pohony krokových motorů zajišťují přesné polohování. Tlačidla a nárazníky stabilizují desky během nanášení lepidla. Rychloupínací přípravky umožňují rychlé přepínání mezi typy produktů. Konstrukce zachovává přesné vyrovnání, zabraňuje nesprávnému umístění desky plošných spojů a zajišťuje vysokorychlostní provoz v inline pracovních tocích SMT/DIP.
Integrované IR nebo UV vytvrzovací moduly rychle vytvrzují lepidlo bez ovlivnění integrity komponent. Inspekční stanice s CCD nebo laserovými senzory kontrolují rovnoměrnost pokrytí a detekují chyby v reálném čase. Řízení na bázi PLC umožňuje operátorům upravit dobu vytvrzování, rychlost dopravníku a parametry kontroly. Nepřetržité monitorování zajišťuje konzistentní kvalitu při maximalizaci propustnosti a minimalizaci prostojů.
Aplikace:
| Model | ICT GP800 |
| Číslo trysky | 1 (možnost více hlav) |
| Číslo osy | 3-osy X,Y,Z |
| Velikost stolu | <500*500mm |
| Nastavení osy Z | 0-100 mm |
| Čištění | Auto |
| Lepící materiál | Silikon, epoxid.PU atd. |
| Viskozita lepidla | <20 000 |
| Napájení | AC:220±10%,50/60HZ, 2,5Kw |
| Metoda kontroly | PLC + dotyková obrazovka |
| Rozměr (mm) | L1800*W1800*H1500 |
| Hmotnost | Cca: 580 kg |
ICT poskytuje plnou podporu pro SMT, DIP a zalévací operace. Plánování před dodáním posuzuje typ DPS, zalévací materiál, výrobní cíle a rozvržení. Po dodání se inženýři postarají o instalaci, uvedení do provozu, zaškolení obsluhy, údržbu a optimalizaci procesu. Integrace zalévání, vytvrzování, manipulace a kontroly zajišťuje spolehlivý pracovní postup. Nová zařízení dostávají pokyny krok za krokem od uspořádání až po zkušební výrobu, zatímco stávající linky získají optimalizované procesy a stabilní provoz.
| Název produktu | Účel v PCBA Coating Line |
|---|---|
Aplikuje přesné ochranné povlaky na desky plošných spojů pro ochranu proti prachu, vodě a výbuchu. | |
Vytvrzuje nátěry IR nebo UV zářením a zajišťuje trvanlivou a silnou ochranu. | |
Přenáší desky plošných spojů hladce skrz lakovací linku pro efektivní zpracování. | |
Poskytuje a skladuje PCB pro výrobní linku a zajišťuje hladký vstup a výstup. | |
| Konformní povlak AOI | Kontroluje kvalitu nátěru a detekuje vady, aby byly zajištěny vysoké standardy. |
V prosinci 2025 dodala ICT tři integrované linky – SMT, DIP a povlakování – klientovi automobilové elektroniky v Saúdské Arábii. Inženýři ICT se postarali o instalaci na místě, kalibraci a školení operátorů. Klient si předtím prohlédl zařízení ICT v červnu 2025. Po úspěšném uvedení do provozu obdrželi inženýři čestná osvědčení, která oceňují jejich profesionalitu a spolehlivost kompletního řešení linky SMT, DIP a Glue Potting pro novou továrnu ODM schopnou nezávislého výzkumu a vývoje, designu a výroby.
ICT poskytuje plnou podporu pro SMT, DIP a zalévací operace. Plánování před dodáním posuzuje typ DPS, zalévací materiál, výrobní cíle a rozvržení. Po dodání se inženýři postarají o instalaci, uvedení do provozu, zaškolení obsluhy, údržbu a optimalizaci procesu. Integrace zalévání, vytvrzování, manipulace a kontroly zajišťuje spolehlivý pracovní postup. Nová zařízení dostávají pokyny krok za krokem od uspořádání až po zkušební výrobu, zatímco stávající linky získají optimalizované procesy a stabilní provoz.
Klienti chválí ICT za praktické vedení a rychlou odezvu. Inženýři poskytují jasné pokyny ke snížení chyb a zlepšení efektivity výroby. Balení zajišťuje bezpečnou přepravu zařízení. Technické dotazy jsou řešeny okamžitě. Zákazníci důvěřují ICT při uvádění nových SMT, DIP a zalévacích linek, dosahujících konzistentních a vysoce kvalitních výsledků zalévání v offline nebo inline výrobě.
Linka na zalévání lepidla GP800 má certifikaci CE a ISO9001. Postupy kvality zahrnují kontrolu komponent, ověření montáže, funkční testování, kontrolu balení, sledování zásilek, instalaci a poprodejní servis. Tyto standardy zajišťují reprodukovatelný a spolehlivý výkon zalévání napříč jednostrannými a oboustrannými sestavami PCBA, včetně aplikací pro automobily, smartphony a LED.
ICT dodává řešení na klíč pro SMT, DIP, lakování, dávkování, montáž a integraci inteligentních továren. Vlastní týmy výzkumu a vývoje, výroby, inženýrství, prodeje a služeb podporují klienty po celém světě. Projekty zahrnují dodávku, instalaci, školení a optimalizaci procesů. ICT staví nové továrny z 0 na 1 a modernizuje stávající linky z 1 na 10, čímž poskytuje přesná, škálovatelná a spolehlivá řešení zalévání a potahování PCBA.
