| Pokročilý automatický PCB AOI stroj AI-5146W
ICT AI-5146W je špičkový online aoi kontrolní stroj určený pro oboustrannou kontrolu po pájení THT. Využívá vysoce přesné barevné kamery a algoritmy CNN k zachycení a zpracování obrázků desky v reálném čase, inteligentně posuzuje vady, jako jsou špatné součásti, chybějící součásti nebo obrácená polarita. Tento automatizovaný stroj pro optickou kontrolu zvyšuje efektivitu výroby tím, že zahrnuje linky beze změn, nabízí rychlé vyhledávání defektů a kontrolu nad výrobní linkou. Díky funkcím, jako je vzdálené programování a datové zprávy MES, zajišťuje sledovatelná data a minimum falešných poplachů. Tento aoi-optický kontrolní stroj, ideální pro továrny SMT, podporuje různé velikosti a tloušťky desek plošných spojů, což z něj činí spolehlivý nástroj pro zajištění kvality ve výrobě elektroniky.
| Funkce

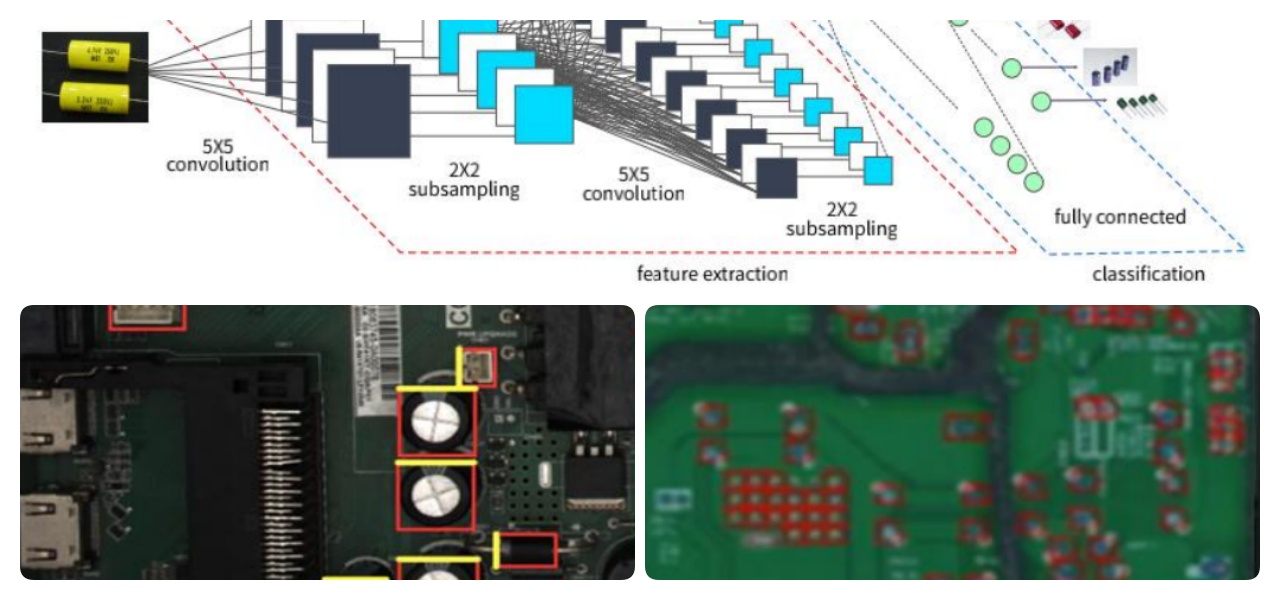

Algoritmus hlubokého učení
Automatický PCB aoi stroj AI-5146W využívá hluboké učení prostřednictvím CNN k optimalizaci velkých dat a umožňuje inteligentní minimalistické programování. Automaticky identifikuje součástky a pájené spoje jediným kliknutím, čímž řeší problémy s dlouhými programovacími časy a vysokými falešnými poplachy obvyklými u tradičních metod. Trénovaný na rozsáhlých souborech dat přesně odlišuje NG od desek OK, a to i s různými tvary pájených spojů. To snižuje počet chybných kontrol a zlepšuje zobecnění pro různé scénáře, jako je manipulace s přesahy součástí nebo dírami v pájce bez rušení.

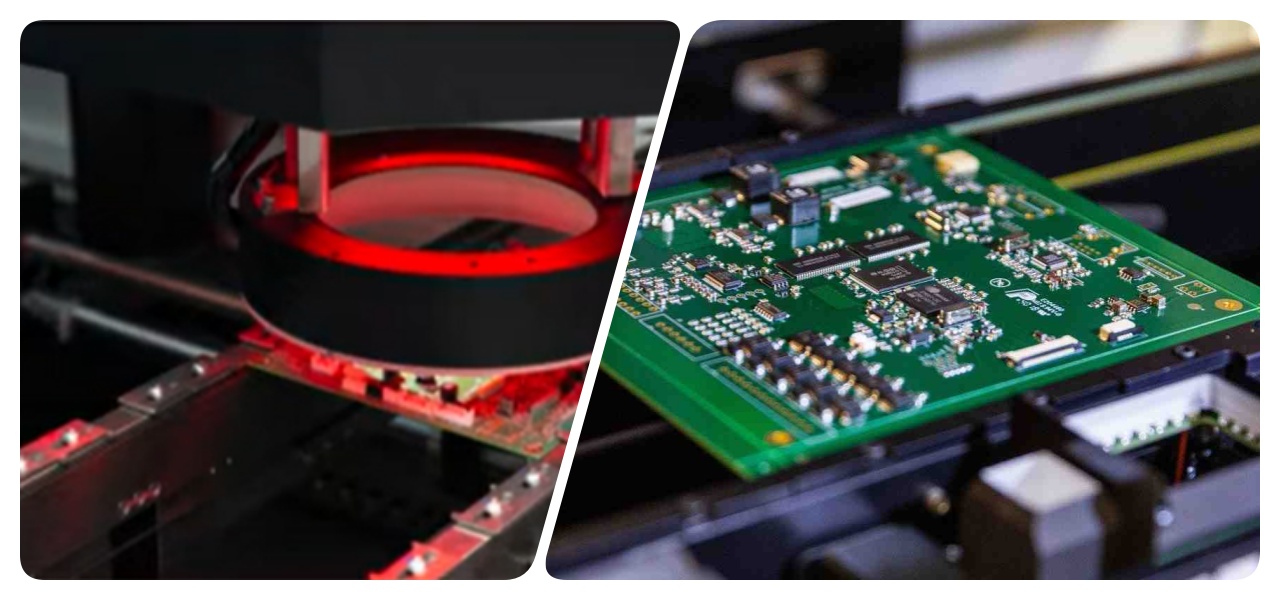

Flexibilní kontrolní postupy
Tento automatizovaný optický kontrolní stroj nabízí flexibilní programování, které umožňuje online nebo offline úpravy bez zastavení výroby. Inteligentně kontroluje barevné prstencové odpory, kondenzátory, diody a zásuvky. Programování trvá pouhých 10-20 minut s rychlými změnami voláním existujících souborů. Zvukové alarmy vyzývají k zadání čísel položek, nesprávných zařízení nebo typů, což zajišťuje hladký provoz. Krátké časy ladění 10-15 minut dělají to uživatelsky přívětivé pro operátory.

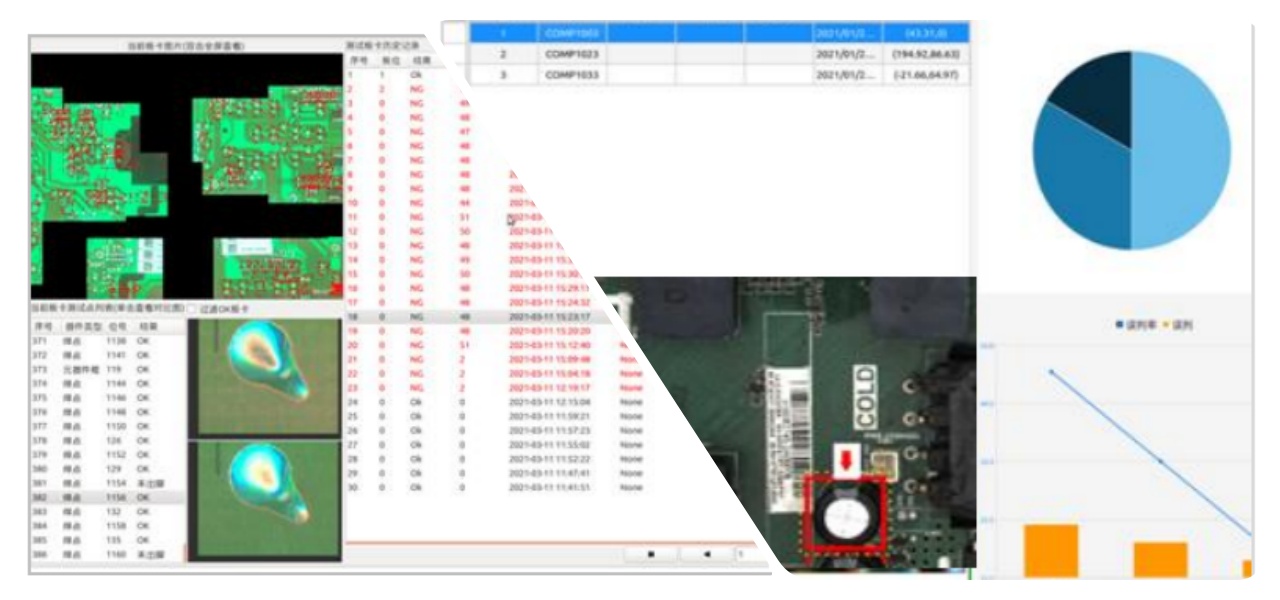

Silná inspekční schopnost
Online kontrolní stroj aoi, který podporuje inspekce více desek, smíšených desek a smíšených materiálů, zvládá rotace v různých úhlech a polohách. Zahrnuje přeskakování špatných značek, což zvyšuje všestrannost pro různé potřeby výroby, aniž by byla ohrožena rychlost nebo přesnost.
| Specifikace
| Model | ICT DIP On-line Dual side AOI AI-5146W (po pájení THT) | ICT DIP On-line Dual side AOI AI-5146WL (po pájení THT) |
| FOV | 52,6 * 44 mm |
| Rezoluce | 21,5 um |
| Fotoaparát | 5 mil |
| Rychlost inspekce | 0,23 s/FOV |
| Výška PCB | Horní: 75 mm, Spodní: 75 mm |
| Tloušťka PCB | 0,3 ~ 6,0 mm |
| Hrana PCB | 3,0 mm |
| Deformace plošných spojů | ±3,0 mm |
| Hmotnost PCB | Max: 10 kg |
| Výška dopravníku | 750 a 900 ± 20 mm |
| S úpravou | Manual&Auto |
| Směr dopravníku | L~R nebo R~L |
| Moc | AC220 50/60Hz,5A |
| Jmenovitý výkon | 520W |
| Sdělení | Smema |
| Hmotnost | 890 kg | 100 kg |
| Dimenze | L1050*Š1335*V1650mm | L1050*Š1535*V1650mm |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.

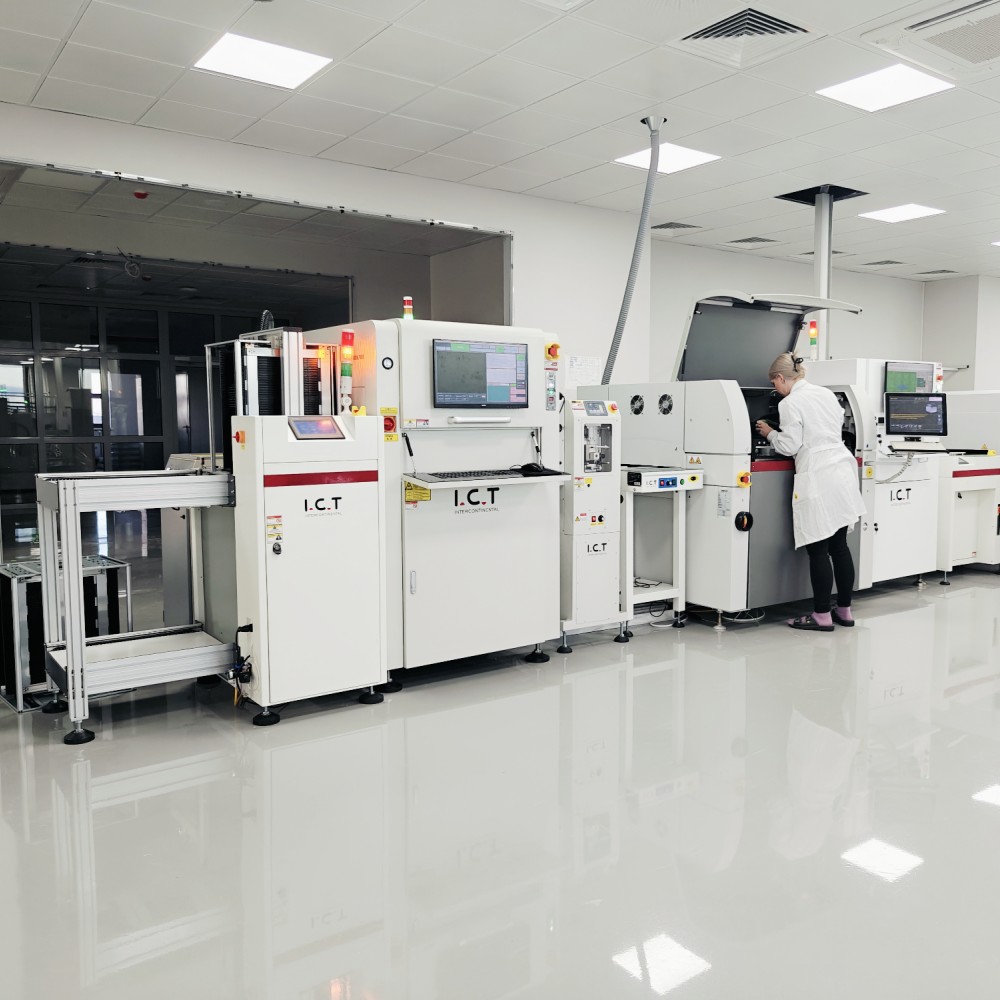

| Seznam vybavení linky DIP
Naše výrobní linka DIP nabízí pokročilé nástroje pro efektivní a přesnou montáž DPS. Plně automatizovaná DIP linka zahrnuje DIP vkládací linku pro přesné umístění součástek, vlnový zavaděč pro hladký vstup PCB, vlnový vykladač pro bezpečný výstup a montážní pásovou linku pro finální kontroly. Tato vysoce kvalitní výrobní linka PCB DIP zajišťuje stabilní provoz, spolehlivé vkládání THT a nákladově efektivní montáž, splňující různé průmyslové potřeby. Díky modulárnímu designu a globální podpoře ze strany ICT zvyšuje produktivitu pro průchozí úkoly.
| Název produktu | Účel v řádku DIP |
Automatický vkládací stroj | Automaticky umísťuje součástky na desky plošných spojů s přesností pro výrobní linku DIP. |
Vlnový páječ | Taví pájku za účelem vytvoření pevných spojů na deskách plošných spojů během procesu THT plug-in. |

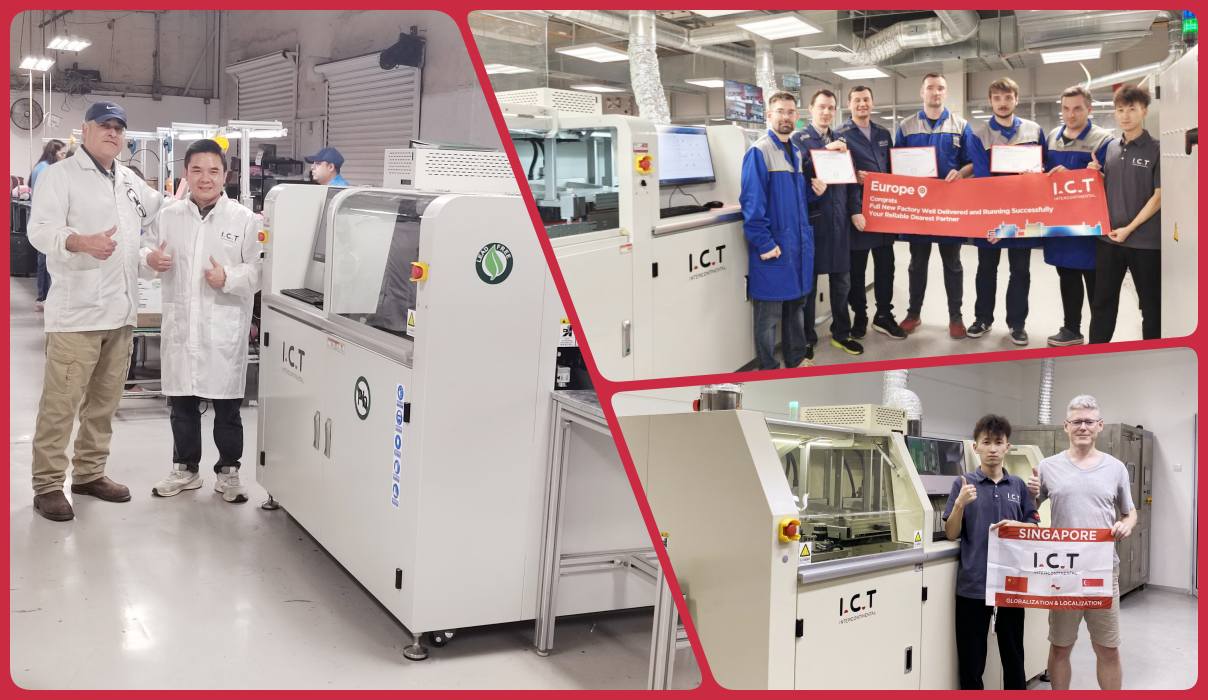

Selektivní pájecí stroj | Aplikuje pájku selektivně na konkrétní oblasti pro přesné sestavení THT |

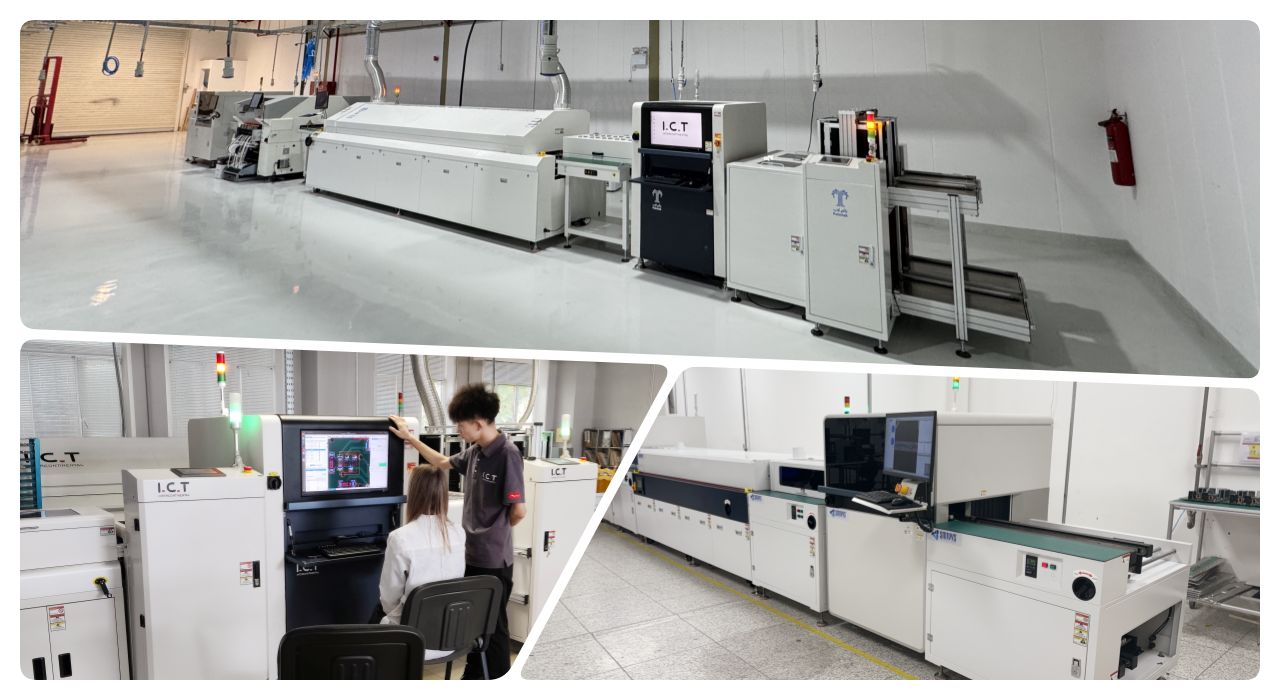

Post-wave Inline AOI | Kontroluje pájené spoje a vady umístění na DIP sestaveném PCB. |
rentgen | Kontroluje kvalitu vnitřní pájky a skryté vady v THT součástkách. |
Tester ICT | Testuje elektrický výkon a konektivitu sestaveného PCB. |
Sestavovací linka pásu | Přenáší desky plošných spojů hladce přes DIP linku pro efektivní montáž a kontrolu. |
| Video o úspěchu zákazníka

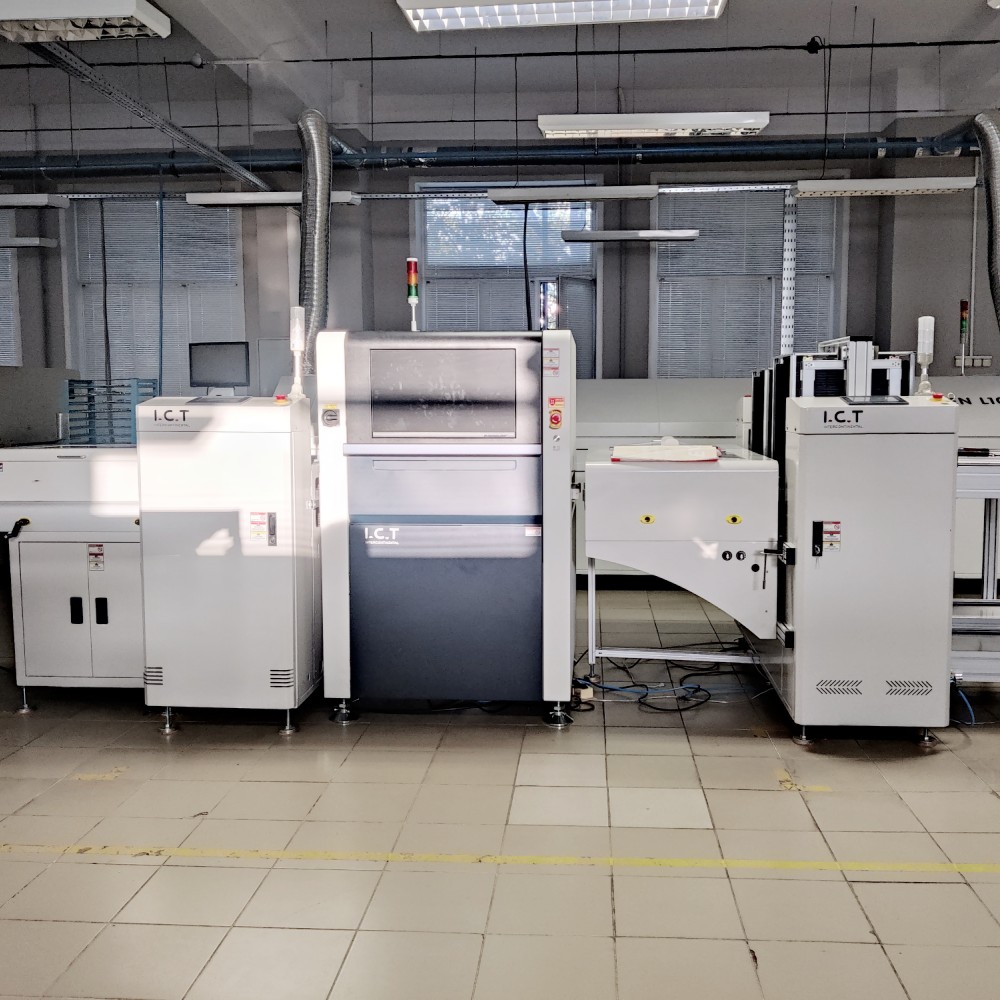

V našem doporučeném videu představujeme pět pokročilých modelů AOI, včetně AI-4026, AI-4540, AI-5146W, a zdůrazňujeme jejich efektivní programovací funkce. Video demonstruje jednoklíčové programování pro rychlé nastavení, vysílání parametrů pro použití nastavení napříč součástmi, automatickou detekci přemosťujících pájecích rámečků, programování kopírování panelu pro replikované desky a inteligentní plánování cest pro optimalizaci kontrolních tras. Tento příklad ze skutečného světa z klientské linky SMT v Mexiku ilustruje, jak se automatický stroj s plošnými spoji aoi AI-5146W hladce integruje, zkracuje dobu nastavení až o 50 % a zlepšuje přesnost detekce defektů. Inženýři na místě poskytují praktické služby, zajišťují hladkou instalaci a školení, což klientovi pomohlo dosáhnout vyšší propustnosti a méně falešných poplachů ve výrobním procesu.
| Servis a školení
ICT poskytuje komplexní služby a školení pro maximalizaci výkonu vašeho automatického PCB aoi stroje. Náš globální tým nabízí instalaci, vzdálené ladění a údržbu na místě, což zajišťuje minimální prostoje. Školicí programy pokrývají provoz, programování a odstraňování problémů, přizpůsobené vašim potřebám. Díky centralizované správě podporujeme individuální úsudky a rychlé reakce, což vám pomáhá optimalizovat výrobu. Náš dlouhodobý partnerský přístup zahrnuje pravidelné aktualizace a technickou podporu, budování důvěry a efektivity pro vaši továrnu.
| Zákaznické recenze
Naši klienti chválí ICT inženýry za jejich odbornost a rychlé řešení problémů během instalací. Milují spolehlivý automatický výkon stroje PCB aoi, všímají si jeho přesnosti a snadného použití. Mnozí vyzdvihují naše bezpečné balení a rychlou přepravu, které zabraňují poškození. Zákazníci navíc oceňují naše rychlé reakce na dotazy, zajišťující hladký provoz a silnou trvalou podporu.
| Naše certifikace
ICT je držitelem klíčových certifikací jako CE, RoHS, ISO9001 a různých patentů, které odrážejí náš závazek kvality a bezpečnosti. Ty zajišťují, že náš automatický stroj s plošnými spoji aoi splňuje globální standardy pro ekologickou shodu a spolehlivost. Naše patentované technologie v inspekci AI zlepšují inovace, zatímco ISO9001 zaručuje konzistentní výrobní procesy a dává klientům důvěru v trvanlivost a výkon produktu.
| O ICT a naší továrně
ICT je přední výrobce elektroniky s vlastním výzkumem, vývojem a výrobou, zaměstnávající více než 89 zaměstnanců v závodě o rozloze 12 000 m². Od roku 2012 jsme rychle rostli a obsluhujeme více než 1 600 zákazníků v 72 zemích. Naše továrny se vyznačují přísnými testovacími postupy a robustními systémy řízení kvality, které zajišťují, že každý automatický stroj PCB aoi splňuje vysoké standardy. S 20 inženýry a 8 pobočkami poskytujeme globální řešení od analýzy poptávky po optimalizaci.
