ICT-GV330
I.C.T
| Množství: | |
|---|---|
| DPS Automatický V-Cut Machine – stabilní oddělení pro kvalitní práci
V uspěchaném světě montáže elektroniky, kde se musí každá deska rozdělit čistě a bez poškození, se PCB Automatic V-Cut Machine ukazuje jako nejdůvěryhodnější společník. Udržuje desku s plošnými spoji pevnou a nehybnou během řezání, čímž šetří součásti před jakýmkoli náhlým nárazem nebo namáháním. Operátor navádí radlici tempem, které si sám zvolí, přičemž rychlost nastavuje ručně s dokonalou lehkostí.
Mezera mezi kulatou horní čepelí a rovnou spodní čepelí může být nastavena přesně tak, aby odpovídala hloubce V-drážky, a i když díly stojí obkročmo na této linii, nedojde k žádnému zranění. Nejlepší ze všeho je, že síla uvnitř desky zůstává malá, takže pájené spoje uniknou trhlinám, které tak často používají drsnější metody. Když je umístěn vedle stroje na řezání V-řezem na desky plošných spojů gilotinového typu, který přináší svou vlastní sílu jediným silným tahem, tato dráha řezu V rozptyluje mnohem méně prachu, vytváří málo tepla a vyžaduje jednodušší péči, takže je moudřejší volbou pro ty, kteří chtějí, aby jejich práce probíhala hladce, čistě a s trvalou spokojeností.
ICT má v zásobě pět druhů strojů pro řezání V, z nichž každý je tvarován tak, aby odpovídal potřebám různých obchodů a úkolů:
Jednoduché ruční třídění dobře poslouží pro menší šarže za skromné náklady.
Vícečepelový vzor se speciálně stará o dlouhé LED kusy.
Gilotina poskytuje rychlé a silné řezy pro silnější materiál.
Styl pohyblivé čepele nabízí svobodu klouzání, aby vyhovoval mnoha drážkám.
Skupina s více noži zvládá prkna libovolné délky pevnými rukama.
| Funkce
Vícelopatkový oddělovač LED
Zde je automatický V-Cut stroj na PCB s více čepelemi, vybavený šesti kulatými čepelemi rozdělenými do tří vážných skupin, které pracují společně. Práce se odvíjí ve třech trpělivých krocích: první skupina bere čtyřicet dílů po stovce podél drážky, druhá následuje těsně za ní, aby si nárokovala dalších čtyřicet, a třetí dokončuje to, co zůstává v tichém pořádku.
Protože každý řez pokrývá jen krátkou vzdálenost, napětí zablokované uvnitř desky odpadá o osmdesát dílů ze sta ve srovnání se starým jediným tahem, takže hliníkové desky a LED pásky si zachovávají svůj skutečný tvar a nikdy se neohýbají ani nekroutí. Čepele pocházejí od důvěryhodných výrobců z Tchaj-wanu, věrně slouží více než celý rok a při nošení se znovu a znovu brousí.
Díky dvoufrekvenčnímu laserovému měření se špička nikdy neodchýlí za 0,02 mm, takže každá hrana zůstane věrná a rovná. Extra plošiny z nerezové oceli se natahují na 1,2 nebo 2,4 metru pro delší práci, malé úpravy zvedají nebo spouštějí nože opatrně a vlastní bloky bezpečně drží desky různých šířek. Tento stroj najde své správné místo v rušných LED továrnách, kde deska musí zůstat plochá a denní výstup proudí bez přerušení.

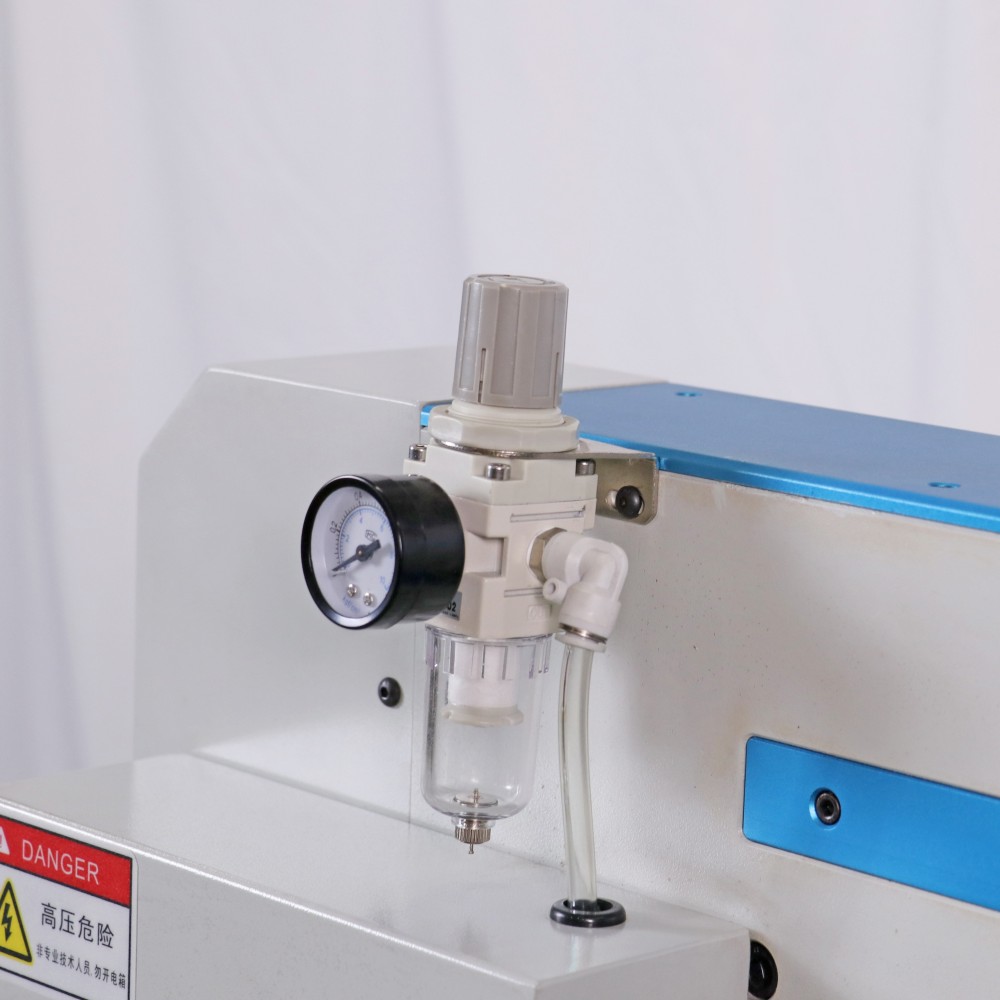

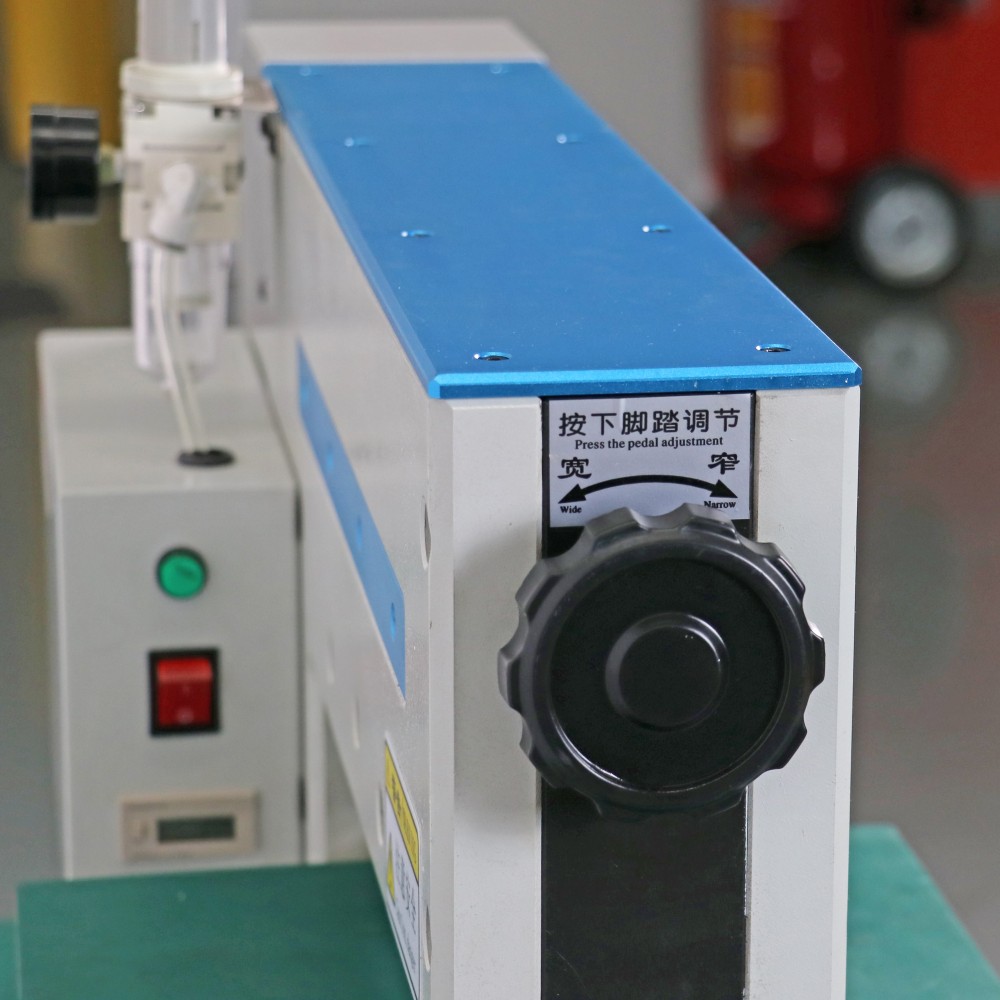

Stroj na řezání gilotinou V-Cut
Gilotinový automatický V-Cut stroj na PCB přichází s přímou, vzduchem poháněnou kapkou, která udržuje vnitřní sílu pod 180 díly z milionu, takže pájené spoje a těsně ležící díly neutrpí žádné zranění. Řeže čistě na samém okraji V-drážky, přičemž mezi čepelí a komponentem zůstává pouze 0,3 mm, zatímco díly vysoké až 60 mm projdou bez poškození.
Netočí se kolo, nehučí motor, takže se nezvedá prach ani se neusazuje uhlík; řez za sebou zanechá sotva kousíček kovu. Jeden zdvih skončí během jediné sekundy stisknutím nožního spínače, čepel se bezpečně stáhne, aby bylo vše v pořádku.
Samotná čepel vydrží více než šest milionů úhozů a malé obroušení vrátí její ostrost v případě potřeby. Ti, kteří pracují s deskami FR4, nebo v obchodech, kde velmi záleží na čistém vzduchu a ostrých hranách, si tento model vybírají pro jeho poctivou rychlost, bez nepořádku a stabilní ochranu každého kousku, který pod ním projde.
Move-Blade (posuvný) V-Cut stroj
S automatickým V-Cut strojem Pcb s pohyblivou čepelí drží dělník plně otěže, nastavuje rychlost skluzu a prostor mezi čepelemi tak, aby přesně odpovídala hloubce jakékoli V-drážky, která před ním leží. Prkno zůstává pevně na svém místě od začátku do konce, takže vysoké díly až do výšky 34 mm mohou překročit linii bez obav z poškození.
Tento šetrný způsob udržuje nízký tlak a šetří pájku i desku před prasklinami, které by se jinak mohly objevit. Rám stojí pevně a věrně a čepele mohou být tvarovány podle speciálních požadavků, když to práce vyžaduje. Je vhodný pro obchody střední velikosti, pro zkušební provozy nových designů nebo pro místa, která hledají jednoduché, levné oddělení bez složitého strojního vybavení.
Muž na lavičce má rád přímý příkaz, který dává, umožňuje mu setkat se s každým prknem podle jeho vlastních podmínek a přinést oddělení, která jsou čistá, pečlivá a vhodná pro každodenní každodenní použití.
| Specifikace
| Parametr | Manuální Jednočepelový V-řez Stroj | Multi-Blades LED Separátor | Gilotina Typ V-řez Stroj | Pohyb-Blade (Posuvný) V-řez Stroj | Víceskupinové Čepele PCB V-řez Stroj |
|---|---|---|---|---|---|
| Typ operace | Manuální (ruční posuv) | Manuální (stlačení rukou) | Manuální (pneumatický nožní spínač) | Manuální (nastavitelné posuvné) | Manuální (tlačítko pro více skupin) |
| Nastavení čepele | 1 kruhová + 1 rovná čepel | 6 kruhových čepelí (3 skupiny nahoře/dole) | Jednoduchá přímá gilotinová čepel | 1 kruhový + 1 rovný (nastavitelná mezera) | Více skupin kruhových čepelí (vlastní vícenožový nůž) |
| Délka PCB | 0–350 mm | Neomezené (s platformami 1,2 m / 2,4 m) | 0–330 mm | 0–350 mm (typické) | Neomezené nebo velmi dlouhé (závisí na platformě) |
| Tloušťka PCB | 0,8–5 mm | 0,2–5 mm | 0,3–5 mm | 0,8–5 mm | 0,2–5 mm (typické pro více skupin) |
| Metoda řezání | Jednoprůchodové posuvné | 3fázové (40 % + 40 % + 20 %) | Jednorázový střih směrem dolů | Jeden průchod s nastavitelnou hloubkou | Víceskupinové sekvenční řezání |
| Nejlepší aplikace | Obecné DPS, prototypy, střední objem | Dlouhé LED pásky, hliníkové PCB, velkoobjemové LED | Desky FR4, čisté/bezprašné hrany | Smíšené komponenty, flexibilní V-hloubka | Extra dlouhé nebo široké PCB, vysoce účinná separace |
| Seznam vybavení linky SMT
ICT spojuje kompletní linky SMT, ve kterých si nakladače, tiskárny, montážní jednotky, reflow pece, AOI checkery, dopravníky a jednotky automatického V-Cut Machine na PCB spojí ruce v uspořádaném průvodu. Každá část se hodí ke svému sousedovi a uspořádání, jako je tvar písmene U, to nejlepší z úzkých místností. Toto kompletní uspořádání zvyšuje tempo práce, omezuje chyby a udržuje vysokou kvalitu napříč továrnami na automobilové díly, LED světla a každodenní elektroniku. Zákazníci najdou vedení od prvního plánu až po finální provoz, takže celá řada začíná a zůstává silná po mnoho dní poctivé práce.
| Název produktu | Účel v řadě SMT |
|---|---|
| Linka SMT | Montážní linka Full-auto SMT na klíč |
| Nakladač PCB | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Video o úspěchu zákazníka
V prvních měsících roku 2025 se náš inženýr Peter vydal do Uzbekistánu a zůstal tam celých šestnáct dní, přičemž se pečlivě věnoval instalaci a jasné výuce u zákazníka. Objednali kompletní linku SMT na výrobu motorů a armatur pro automobily s automatickou tiskárnou 5151, rychlomontáží, přetavovací pecí L8, inspekcí AOI, vykladačem NG a OK, opravárenskou stolicí BGA, depanelerem s ručním nožem, míchačkou pasty, překládacím dopravníkem a dalším. Prostor továrny byl úzký, proto ICT naplánovalo cestu ve tvaru U, která moudře využila každý centimetr. Peter trpělivě prošel každým krokem, a když skončil, vlastní lidé zákazníka se ujali strojů a uvedli je do chodu bez další pomoci.
| Servis a podpora školení
ICT je připraveno s kompletním servisem a školením pro každý automatický V-Cut stroj PCB a linky, které jej obklopují. Naši inženýři jezdí do obchodů daleko i blízko, staví stroje na místo, ukazují jejich správnou funkci a učí ruce, které je budou používat den za dnem. Lekce pokrývají chod, čištění, opravování drobných závad a zlepšování toku práce. Po první návštěvě zůstávají rychlé linky otevřené – telefonicky, dopisem nebo zrakem na dálku – takže problémy se rychle napraví a stroje pokračují ve svém úkolu bez dlouhé pauzy. Tato stálá péče pomáhá novým řadám dobře začít, starým držet jejich sílu a každý zákazník najde klid, když ví, že pomoc je nablízku, když je potřeba.
| Ohlasy klientů
Lidé v mnoha zemích dobře mluví o ICT inženýrech, chválí jejich dovednosti, jejich vyrovnanou povahu a jejich ochotu zůstat, dokud nebude vše v pořádku. Drží PCB Automatic V-Cut Machine ve vysoké úctě pro jeho důvěryhodné způsoby, laskavé zacházení s deskami a čepele, které vydrží dlouho, než je potřeba vyměnit. Mnozí s potěšením zmiňují pečlivé zabalení a pevné zabalení, díky kterému jsou stroje celistvé a připravené k práci. Když se objeví otázky, odpovědi přicházejí rychle a jasně a získávají důvěru, která trvá. 'Dobré stroje a lepší pomoc' je to, co říkají mnozí, a slova zní pravdivě z jedné strany země na druhou.
| Certifikace a standardy
Každý automatický V-Cut stroj PCB nese značky CE pro bezpečnost, RoHS pro čisté materiály a ISO9001 pro stálou kvalitu, spolu s několika patenty, které chrání naše vlastní užitečné vynálezy. Tyto znaky dokazují, že stroje splňují přísná světová pravidla pro bezpečné používání, šetrné zacházení s přírodou a poctivé zpracování. Všude obchody je berou s důvěrou, vědí, že každý z nich prošel pečlivými zkouškami a stojí pevně ve své povinnosti.
| O ICT společnosti a továrně
ICT udržuje své vlastní dílny pro vymýšlení nových způsobů a výrobu strojů v Dongguanu v Číně, kde pracuje 89 šikovných rukou, z toho dvacet zkušených inženýrů. Od roku 2012 se podnikání rozrostlo na sílu a stabilitu a nyní obsluhuje více než 1600 zákazníků v 72 zemích. Místo se rozkládá na 12 000 metrech čtverečních a každý stroj prochází přísnými kontrolami a kompletním systémem pro udržení vysoké kvality. Poskytujeme jednu úplnou odpověď na potřeby – od prvního rozhovoru a plánu, přes stavbu a výuku až po následné udržování věcí v pořádku – takže partneři v každé zemi mohou postavit své továrny, opravit je, když chtějí, a dobře je provozovat po mnoho let.
