ICT-W2
I.C.T
| Množství: | |
|---|---|
| Páječka Electra Wave pro výrobní linku DIP
Vlnová páječka ICT Electra je osvědčené vlnové pájecí zařízení pro moderní THT montážní linky a DIP výrobní linky. Tato vlnová páječka Electra používá japonskou trysku Kuroda pro přesné řízení toku vlnové páječky a horizontální nezávislé topné zóny pro dosažení dokonalého smáčení součástí otvorů. Energeticky úsporný design udržuje normální provoz na pouhých 7 kW, zatímco volitelný dusíkový systém zajišťuje spoje bez oxidů. Díky úspěšným aplikacím v automobilovém průmyslu, inteligentních měřičích a průmyslových továrnách po celém světě se tato vlnová páječka Electra stala nejlepší volbou, když zákazníci hledají vysoce kvalitní vlnovou páječku na prodej.
| Funkce
Japonská tryska Kuroda Seiko s nastavitelnou atomizační plochou a pyramidovým filtrem poskytuje stabilní a ekonomický vlnový pájecí stroj cyklus potahování tavidla po cyklu. Digitální průtokoměr a tlakově stabilní ventil minimalizují odpad a udržují komoru čistou – ideální pro nepřetržitý provoz vlnové páječky Electra ve velkoobjemových linkách THT.
Nezávislá ochrana proti přehřátí od jiných výrobců plus řízení s uzavřenou smyčkou PLC+PID vytvářejí více bezpečnostních vrstev. Monitorování v reálném čase a automatické nouzové zastavení chrání operátory a zařízení pro pájení vlnou během 24hodinového provozu na výrobních linkách DIP.
Horizontální nezávislé topné zóny s uzavřenou dráhou horkého vzduchu a usměrňovacími deskami zajišťují absolutně rovnoměrnou teplotu v celé desce plošných spojů. Zahřívání trvá jen asi 15 minut a normální výkon zůstává na 7 kW – nejúčinnější systém mezi podobnými zařízeními pro pájení vlnou pro technologii přes díru.
| Seznam vybavení linky DIP
| Model | W4 | W3 | W2 |
| Rozměr: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Hmotnost (kg) | Cca 1500 kg | Cca 1200 kg | Cca 790 kg |
| Napájení | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Startup Power | 32kw | 24kw | 16kw |
| Provoz Power | 12kw | 9kw | 7kw |
| Řídicí systém | Plc | ||
| Stříkací systém | |||
| Způsob přenosu | Krokový motor | ||
| Tlak na stříkání | 0,25 MPa - 0,4 MPa | ||
| proudění luxů | 10--100 ml/min | ||
| Průměr výfuku | Φ200 mm | ||
| Kapacita výfuku | 25 m3/min | ||
| Předehřívací systém | |||
| Režim předehřívání | Horký vzduch | ||
| Režim ovládání | PID + SSR | ||
| Předehřívací zóna | 4 | 3 | 2 |
| Délka předehřívání | 1800 mm | 1600 mm | 1200 mm |
| Předehřev Temp. | (Pokojová teplota) -250°C | ||
| Doba zahřívání (min) | Cca 15min (nastavení 150°C) | ||
| Dopravní systém | |||
| Velikost PCB: DxW (mm) | Min:80x60mm; Max: 400 x 300 mm | ||
| Rychlost dopravníku | 0-2000 (mm/min) | ||
| Výška dopravníku | 750+/-20 (mm) | ||
| Prst | Dvojitý hákový dráp (standardní) | ||
| Ovládání šířky dopravníku | Ručně | ||
| Úhel dopravníku | 4~7 stupňů | ||
| Pájecí systém | |||
| Styl pájky | Mechanický motorový pohon | ||
| Materiál pájecí nádoby | Celý titan (standardní FT) | ||
| Teplota pájecí nádoby | 300 ° C. | ||
| Kapacita pájecí nádoby | Bezolovnatý 350 kg | Bezolovnatý 300 kg | Bezolovnatý 250 kg |
| Ostatní | |||
| Systém čištění prstů | Štětec | ||
| Seznam vybavení linky DIP
Naše výrobní linka DIP nabízí pokročilé nástroje pro efektivní a přesnou montáž DPS. Plně automatizovaná DIP linka zahrnuje DIP vkládací linku pro přesné umístění součástek, vlnový zavaděč pro hladký vstup PCB, vlnový vykladač pro bezpečný výstup a montážní pásovou linku pro finální kontroly. Tato vysoce kvalitní výrobní linka PCB DIP zajišťuje stabilní provoz, spolehlivé vkládání THT a nákladově efektivní montáž, splňující různé průmyslové potřeby. Díky modulárnímu designu a globální podpoře ze strany ICT zvyšuje produktivitu pro průchozí úkoly.
| Video o úspěchu zákazníka

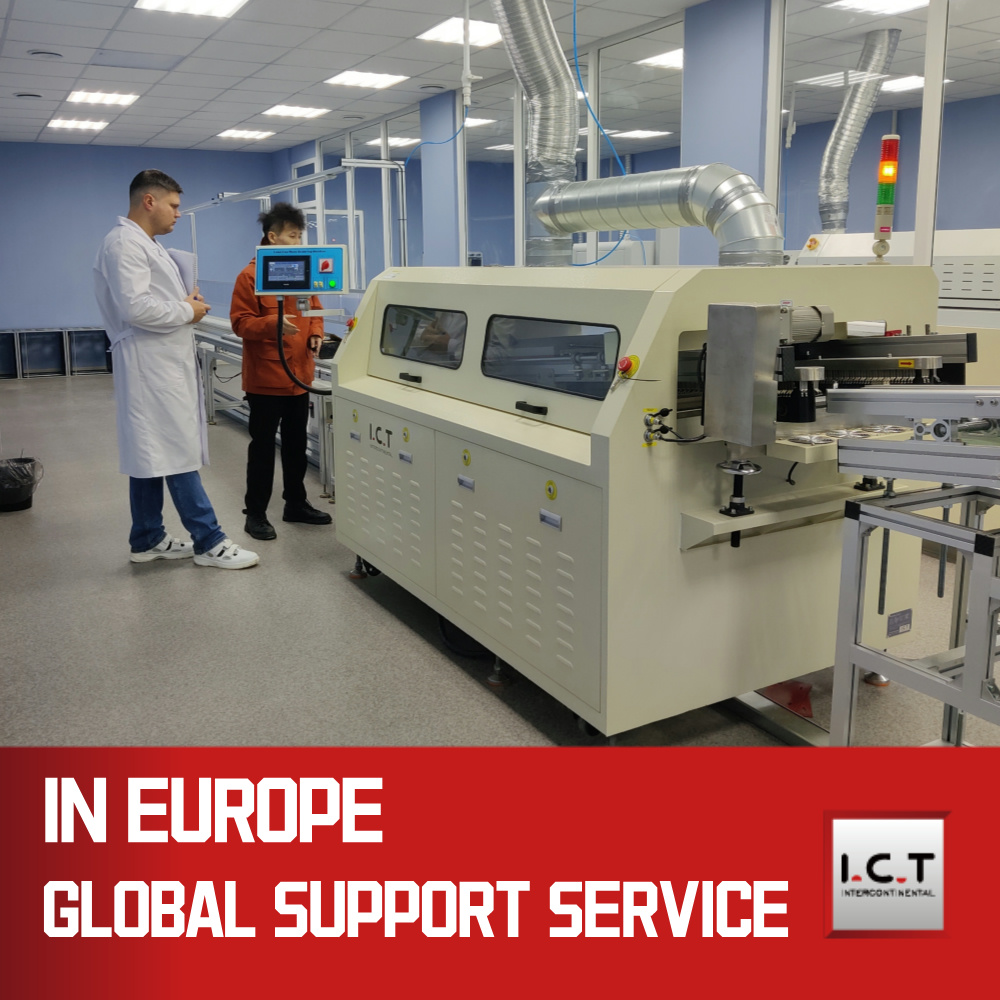

Inženýři ICT odjeli do Uruguaye nainstalovat a uvést do provozu vlnovou páječku Electra pro výrobce chytrých měřidel. Zákazník provozuje velkoobjemovou výrobní linku DIP a potřeboval stabilní bezolovnaté pájení pro složité DPS s velkými díly. Poté, co náš tým dokončil nastavení a zaškolení obsluhy, dosáhl stroj plné rychlosti s provozním výkonem pouhých 7 kW a perfektní kvalitou spojů. Zákazník sdílel video ukazující hladký chod vlnové páječky Electra na jejich montážní lince THT, chválil nízké náklady na energii, snadnou údržbu a vynikající poprodejní podporu. Tento uruguayský projekt inteligentního měřiče se stal úspěšnou referencí pro mnoho latinskoamerických DIP linek.
| Odborné služby a školení
ICT nabízí plnou podporu životního cyklu pro každý vlnový pájecí stroj Electra – od plánování linky a instalace na místě až po profesionální školení operátorů a globální technický servis 7×24. Náš zkušený tým zaručuje, že vaše zařízení pro pájení vlnou a celá řada THT budou pracovat s maximální účinností s nulovým rizikem.
| Chvála zákazníka
Zákazníci po celém světě chválí vlnovou páječku Electra pro její skálopevnou stabilitu, extrémně nízkou spotřebu elektrické energie a perfektní výsledky pájení na velkých součástech. Obzvláště milují rychlou globální odezvu, silné exportní balení a vynikající hodnotu při hledání vlnové páječky na prodej.
| Certifikace kvality
Každý vlnový pájecí stroj ICT Electra nese certifikace CE, CCC, UL, RoHS a ISO9001 plus několik patentů na vynálezy, které plně splňují nejpřísnější mezinárodní bezpečnostní a ekologické normy pro moderní výrobní linky THT.
| O ICT společnosti a továrně
ICT je profesionální poskytovatel komplexních řešení pro výrobní linky SMT a DIP s více než 25 lety zkušeností. Naše továrna o velikosti 12 000 ㎡ v Dongguanu zaměstnává 89 zaměstnanců včetně 20 inženýrů. Navrhujeme a vyrábíme všechna základní zařízení ve firmě a sloužíme více než 1600 zákazníkům v 72 zemích. Přísné řízení kvality a neustálé inovace z nás dělají nejdůvěryhodnějšího partnera pro vysoce výkonnou vlnovou páječku Electra po celém světě.
