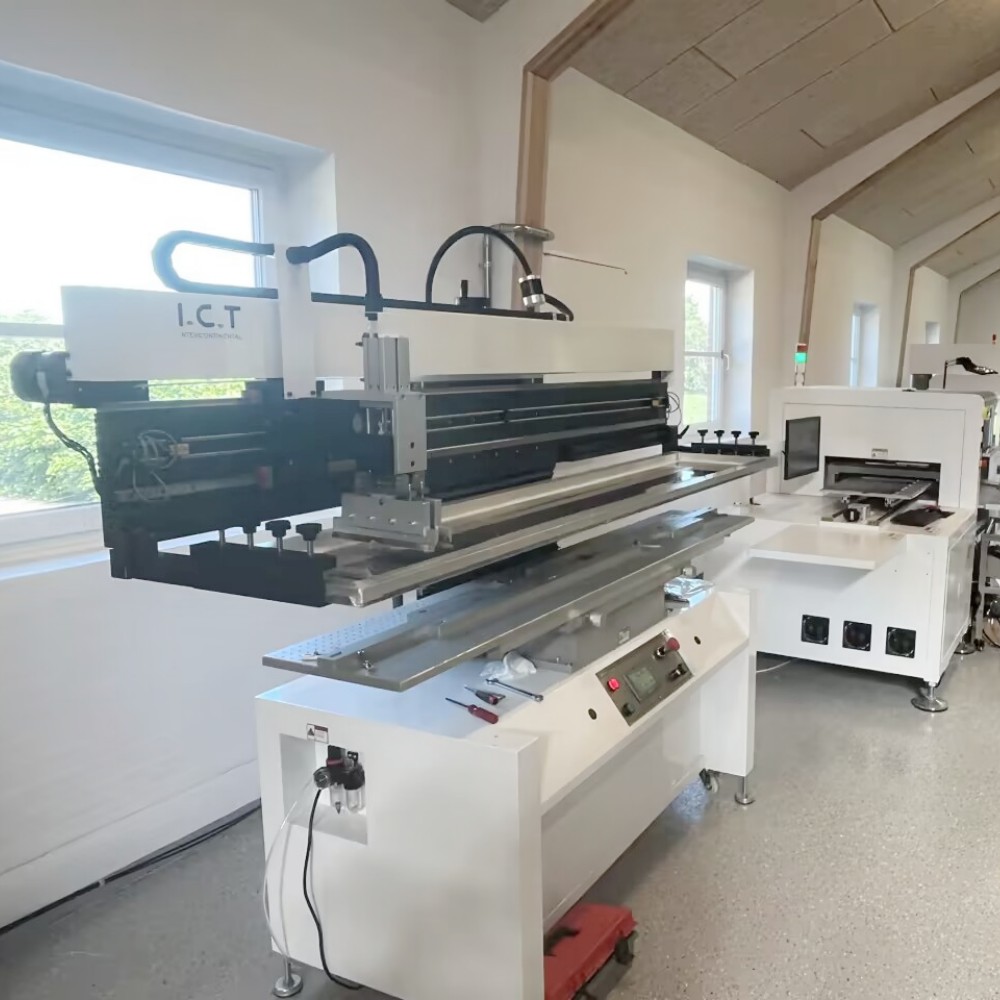

| Vysoce přesná poloautomatická tiskárna PCB
ICT-P3 Semi-Auto SMT Dual Squeegee PCB Printer je perfektní základní stroj pro začínající továrny a laboratoře. Taiwanská lineární vedení TBI a japonské snímače Omron poskytují opakovací přesnost ±0,05 mm v každém cyklu. Dva nezávislé válce a dvojité kluzné lišty udržují rovnoměrný tlak na stírací liště po celé ploše 300 × 350 mm. Modulární platforma využívá náhodné kolíky a podpůrné bloky, které pasují na jednostranné nebo oboustranné desky plošných spojů o tloušťce 0,2-6 mm. Anglický dotykový displej s výukovou funkcí nabízí manuální, poloautomatický a plně automatický režim – noví operátoři zvládnou poloautomatickou šablonovou tiskárnu s duální stěrkou za půl dne. Doba cyklu pod 10 sekund a výkon pouze 200 W dělají z poloautomatické tiskárny pájecí pasty tichou, energeticky úspornou a ideální pro prototypy LED osvětlení, lékařská zařízení a drobnou spotřební elektroniku.
| Funkce

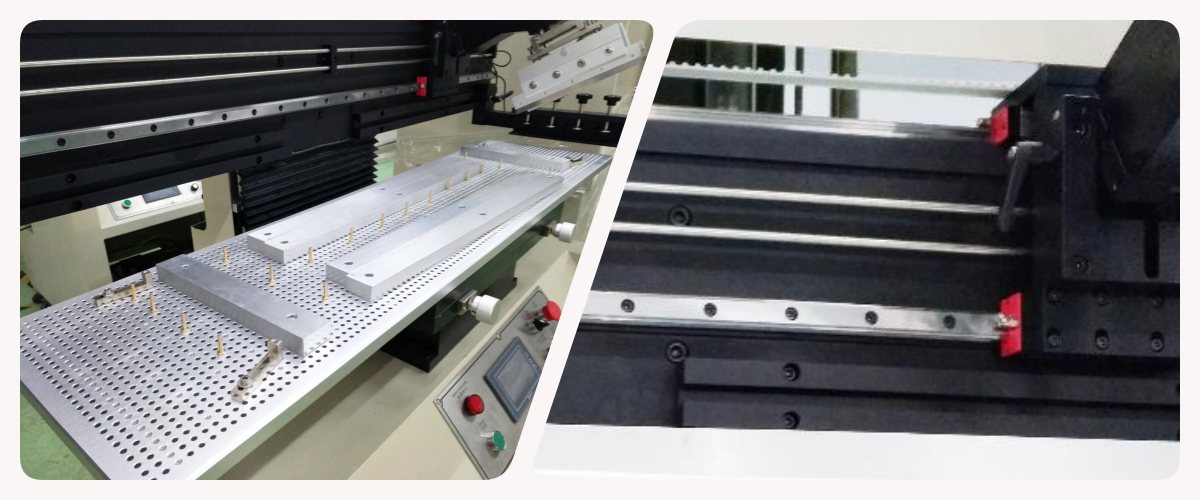

Univerzální kolíky a magnetické podpůrné bloky lze umístit kamkoli během několika sekund, aby odpovídaly jakémukoli vzoru otvorů PCB. Tchajwanská přesná lineární vedení a importovaný krokový motor Leadshine poskytují hladký pohyb bez vibrací. Stěrka se zvedá ručně pro superrychlé doplnění pasty a čištění. Inteligentní limitní senzory automaticky zkracují pojezdovou vzdálenost a chrání mechanismus. Tato kombinace umožňuje poloautomatickou tiskárnu PCB přepínat mezi různými deskami bez jakýchkoli nástrojů nebo zpoždění.

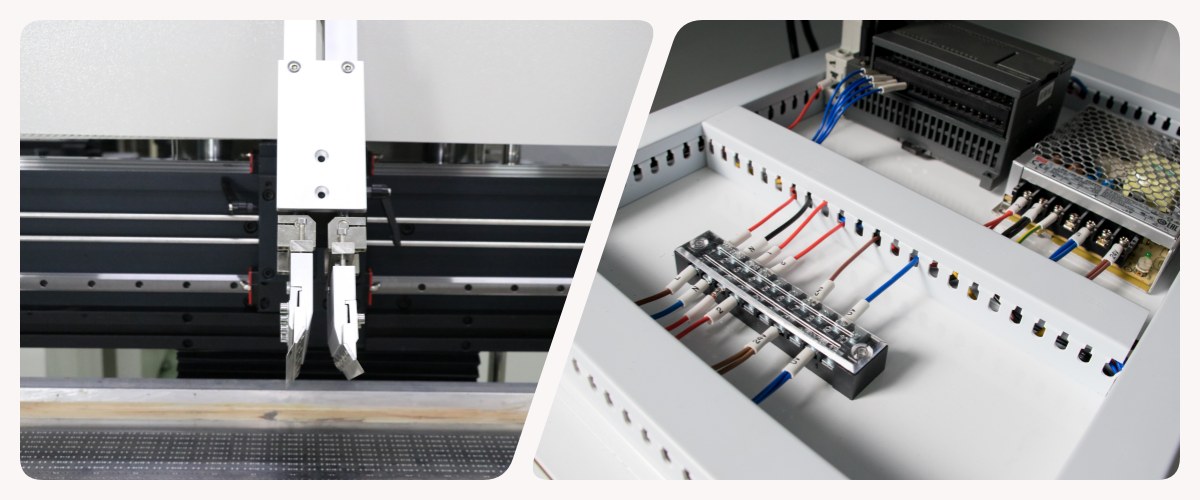

Dva vysoce přesné válce SMC ovládají levou a pravou stírací lištu odděleně, zatímco dvojité kluzné lišty zajišťují stabilitu úrovně 0,01 mm. Tlakoměr a digitální regulátor rychlosti (0-200 mm/s) umožňují operátorům nastavit perfektní nastavení během několika sekund. Příjemný anglický dotykový displej s výukovým režimem a navigací podporuje manuální, poloautomatický a plně automatický provoz. Základní díly od společností Delta, SMC a Omron udržují poloautomatickou tiskárnu PCB v provozu 24/7 s téměř nulovou poruchovostí a minimálními náklady na údržbu.
| Specifikace
| Model | P3 | P6 | P12 | P15 |
| Přesnost | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| Velikost PCB | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Velikost platformy | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Velikost šablony (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Tloušťka PCB | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Umístění šablony | Manuál | Manuál | Manuál | Manuál |
| Doba cyklu | < 10 s. | < 10 s. | < 12 s. | < 12 s. |
| Spotřeba energie | 200 W | 200 W | 220 W | 220 W |
| Napájení | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tlak vzduchu | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Rychlost stěrky | 0-200 mm/s | 0-1200 mm/s | 0-200 mm/s | 0-200 mm/s |
| Dimenze | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Hmotnost | 280 kg | 300 kg | 356 kg | 430 kg |
| Délka stěrky | 250 mm | 250 mm | 250 mm | 250 mm |
| Výška platformy | 950 mm | 950 mm | 950 mm | 950 mm |
| Možnost: Zvláštní velikost lze přizpůsobit | ||||
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Seznam vybavení linky SMT
ICT vysoce kvalitní výrobní linka PCBA obsahuje pokročilé vybavení pro efektivní a přesnou montáž PCB. Plně automatizovaná linka SMT zahrnuje zavaděč, automatickou tiskárnu pro přesné nanášení pájecí pasty, zařízení pro přesné umístění součástek, přetavovací pec pro spolehlivé pájení a systém AOI pro důkladnou kontrolu defektů. Tato vysoce kvalitní výrobní linka PCBA zajišťuje hladký provoz, vysokou spolehlivost a nízkonákladovou montáž SMT, splňující různé průmyslové požadavky.
| Název produktu | Účel v řadě SMT |
|---|---|
| Nakladač PCB | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Aoi stroj | Kontroluje pájené spoje a vady umístění. |
| Stroj SPI | Kontroluje výšku a kvalitu pájecí pasty. |
Kontroluje vnitřní integritu pájeného spoje a odhaluje skryté vady. | |
| SMT čisticí stroj | Používá se k čištění desek plošných spojů, šablon, přípravků, trysek atd. |
| Stroj na řezání desek plošných spojů | Vyřežte PCBA do konečného produktu |
| Zařízení sledovatelnosti | Zaznamenává a sleduje výrobní data: Laserový značkovací stroj/ Montáž štítků /Inkoustová tiskárna |
| Případová studie úspěchu zákazníků – Saudská Arábie LED Factory
V roce 2025 si zákazník ze Saúdské Arábie vyrábějící žárovky LED objednal kompletní řadu SMT včetně poloautomatické tiskárny PCB ICT-P15, JUKI RS-1R pick-and-place a L8 reflow pece. Dva ICT inženýři přiletěli do továrny, během dvou dnů dokončili instalaci a celých sedm dní školili místní tým. Celá řada zahájila sériovou výrobu následující den s perfektní kvalitou tisku na 1200mm LED trubice a nulovými vadami. Zákazník byl nadmíru spokojen se stabilním výkonem, pečlivým dřevěným balením, které dorazilo nepoškozené, a bleskově rychlou technickou podporou, která mu ušetřila týdny ladění.
| Globální servis a podpora školení
ICT poskytuje skutečnou jednorázovou službu na klíč, která pokrývá vše od bezplatného návrhu uspořádání linek, továrního akceptačního testu, profesionální námořní/letecké dopravy, instalace na místě, 7–10denního praktického školení, ročního bezplatného náhradního dílu, celoživotní vzdálené podpory přes WeChat/TeamViewer až po optimalizaci zpracování a návrhy na upgrade. Našich 20 zkušených inženýrů obsluhuje 72 zemí se 4hodinovou zárukou odezvy, 24/7 online. Každá poloautomatická tiskárna PCB prochází 48hodinovým testem stárnutí při plném zatížení a 100% funkční kontrolou v naší továrně s 12 000 m² certifikované podle ISO9001. Zákazníci si užívají spuštění s nulovým rizikem, nižší prostoje, vyšší výnos a skutečné dlouhodobé partnerství, které roste společně s jejich podnikáním.
| Zákaznické recenze
Více než 1600 továren v 72 zemích volí ICT kvůli našim kompletním komplexním řešením a silné globální technické podpoře. Důvěřují naší službě na klíč, pečlivému balení, profesionálnímu školení na místě, ultra rychlé reakci a spolehlivé celoživotní péči. Zákazníci s námi neustále rozšiřují řady, protože jim pomáháme vyrábět více, vydělávat více a méně starostí – pokaždé skutečná spokojenost a dlouhodobá oboustranně výhodná spolupráce.
| Certifikace a standardy
Každá ICT Semi-auto PCB tiskárna nese certifikáty CE, RoHS, ISO9001:2015 a několik patentů na vynálezy. Úplné testování bezpečnosti a přísné řízení kvality v naší vlastní laboratoři splňují evropské, americké a mezinárodní normy. Tyto certifikáty dokazují náš silný závazek k ochraně životního prostředí, bezpečnosti pracovníků, úsporám energie a dlouhodobé spolehlivosti, které mohou zákazníci důvěřovat po léta těžké výroby.
| O společnosti ICT a naší továrně
Společnost ICT byla založena v roce 2012 a vlastní moderní továrnu o rozloze 12 000 m² v Dongguanu s 89 zaměstnanci a 20 inženýry na plný úvazek. Každý stroj sami zkoumáme, navrhujeme, montujeme a testujeme v rámci kompletního systému ISO9001. Sloužíme více než 1600 zákazníkům v 72 zemích a rychle rosteme tím, že vždy dodáváme špičkové vybavení, poctivé ceny a celoživotní podporu. Osm zahraničních kanceláří a místní partneři znamenají, že odborná pomoc je vždy nablízku.
