| Bezolovnatá vlnová páječka Smt – Profesionální pájecí vlnovka
ICT W-series Smt bezolovnatá vlnová páječka je základní pájecí ponorný stroj pro výrobní linky SMT DIP. Tato smt páječka používá japonskou přesnou trysku Kuroda pro přesné nanášení tavidla, plně nezávislé horizontální topné zóny pro stabilní regulaci teploty a energeticky úsporný design, který udržuje normální výkon na pouhých 7 kW. Volitelná dusíková ochrana splňuje vysoce kvalitní bezolovnaté standardy. Tato bezolovnatá vlnová páječka Smt, která je široce používána v automobilové elektronice, inteligentních měřičích a spotřebních výrobcích, nabízí vynikající výkon pro moderní linky SMT DIP.
| Funkce
Japonská tryska Kuroda s nastavitelnou atomizační plochou a pyramidovým filtrem poskytují rovnoměrnou vrstvu toku s nízkou spotřebou v každém cyklu. Digitální průtokoměr a stabilní tlaková nádoba snižují spotřebu tavidla na polovinu a udržují komoru čistou – hlavní výhoda pro bezolovnatou vlnovou páječku Smt v kontinuální výrobě THT.
Nezávislá ochrana proti přehřátí od jiných výrobců plus řízení s uzavřenou smyčkou PLC+PID poskytují více bezpečnostních vrstev. Monitorování v reálném čase a okamžité nouzové zastavení chrání operátory a zařízení během 24hodinového provozu pájecího stroje DIP Wave.
Nezávislé horizontální topné zóny s uzavřenou cestou horkého vzduchu a usměrňovacími deskami zaručují dokonale rovnoměrnou teplotu po celé desce. Zahřívání trvá jen asi 15 minut a normální výkon zůstává na 7 kW – nejekonomičtější ohřev mezi podobnými pájecími vlnovými stroji.
| Seznam vybavení linky DIP
| Model | W4 | W3 | W2 |
| Rozměr: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Hmotnost (kg) | Cca 1500 kg | Cca 1200 kg | Cca 790 kg |
| Napájení | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Startup Power | 32kw | 24kw | 16kw |
| Provoz Power | 12kw | 9kw | 7kw |
| Řídicí systém | Plc | ||
| Stříkací systém | |||
| Způsob přenosu | Krokový motor | ||
| Tlak na stříkání | 0,25 MPa - 0,4 MPa | ||
| proudění luxů | 10--100 ml/min | ||
| Průměr výfuku | Φ200 mm | ||
| Kapacita výfuku | 25 m3/min | ||
| Předehřívací systém | |||
| Režim předehřívání | Horký vzduch | ||
| Režim ovládání | PID + SSR | ||
| Předehřívací zóna | 4 | 3 | 2 |
| Délka předehřívání | 1800 mm | 1600 mm | 1200 mm |
| Předehřev Temp. | (Pokojová teplota) -250°C | ||
| Doba zahřívání (min) | Cca 15min (nastavení 150°C) | ||
| Dopravní systém | |||
| Velikost PCB: DxW (mm) | Min:80x60mm; Max: 400 x 300 mm | ||
| Rychlost dopravníku | 0-2000 (mm/min) | ||
| Výška dopravníku | 750+/-20 (mm) | ||
| Prst | Dvojitý hákový dráp (standardní) | ||
| Ovládání šířky dopravníku | Ručně | ||
| Úhel dopravníku | 4~7 stupňů | ||
| Pájecí systém | |||
| Styl pájky | Mechanický motorový pohon | ||
| Materiál pájecí nádoby | Celý titan (standardní FT) | ||
| Teplota pájecí nádoby | 300 ° C. | ||
| Kapacita pájecí nádoby | Bezolovnatý 350 kg | Bezolovnatý 300 kg | Bezolovnatý 250 kg |
| Ostatní | |||
| Systém čištění prstů | Štětec | ||
| Seznam vybavení linky DIP

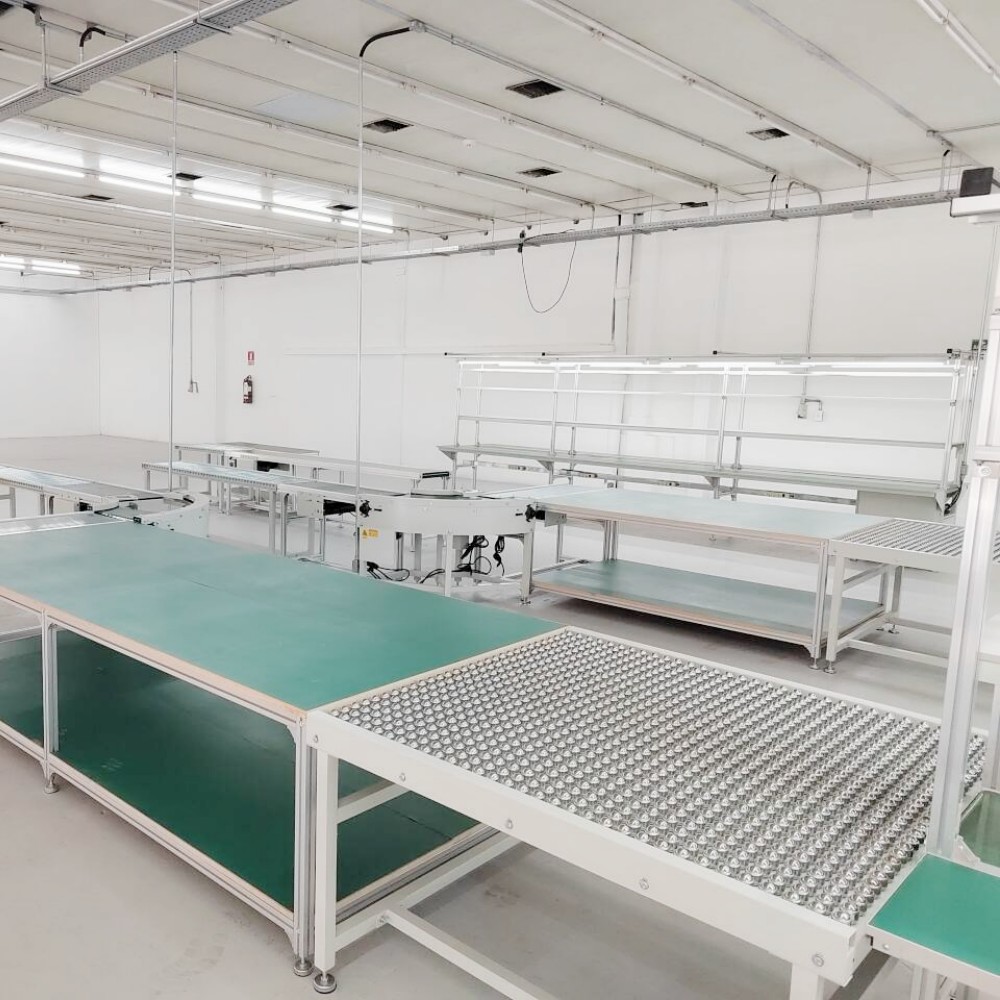

Naše výrobní linka DIP nabízí pokročilé nástroje pro efektivní a přesnou montáž DPS. Plně automatizovaná DIP linka zahrnuje DIP vkládací linku pro přesné umístění součástek, vlnový zavaděč pro hladký vstup PCB, vlnový vykladač pro bezpečný výstup a montážní pásovou linku pro finální kontroly. Tato vysoce kvalitní výrobní linka PCB DIP zajišťuje stabilní provoz, spolehlivé vkládání THT a nákladově efektivní montáž, splňující různé průmyslové potřeby. Díky modulárnímu designu a globální podpoře ze strany ICT zvyšuje produktivitu pro průchozí úkoly.
| Video o úspěchu zákazníka
Továrna na inteligentní měřiče v Uruguayi potřebovala spolehlivý pájecí stroj smt, který by zpracovával složité desky s velkými součástkami v jejich lince DIP. Dodali jsme bezolovnatý vlnový pájecí stroj Smt řady W a poslali inženýry na kompletní instalaci a školení. Stroj zahájil plnou výrobu na pouhých 7 kW s nulovými závadami a perfektními spoji. Zákazník natočil, jak hladce běží pájecí ponorný stroj, a podělil se o to, jak dramaticky zlepšil jeho denní výkon. Tento projekt se stal vzorem pro mnoho výrobců elektroniky v regionu.
| Odborné služby a školení
ICT považuje každý bezolovnatý vlnový pájecí stroj Smt za začátek dlouhodobé spolupráce. Poskytujeme bezplatné poradenství s uspořádáním továrny, ladění procesů na místě, školicí kurzy v místním jazyce, celoživotní upgrady softwaru a náhradní díly z 8 globálních skladů – zajišťujeme, že vaše linka SMT DIP dosáhne maximální účinnosti s minimálním rizikem.
| Chvála zákazníka
Továrny po celém světě chválí naši bezolovnatou vlnovou páječku Smt za její skálopevný každodenní provoz, extrémně nízkou spotřebu elektřiny a perfektní výsledky pájení na složitých deskách. Zejména zmiňují dřevěné exportní bedny, které dorazí neporušené po dlouhé přepravě, okamžitou vzdálenou podporu z centrály a snadnou spolupráci stroje se stávajícím zařízením SMT DIP.
| Certifikace kvality
Každý ICT Smt bezolovnatý vlnový pájecí stroj nese certifikace CE, CCC, UL, RoHS a ISO9001 plus několik patentů na energeticky úsporné systémy vytápění a tavidla – což zákazníkům dává naprostou důvěru v globální shodu a technickou dokonalost.
| O ICT společnosti a továrně
ICT – váš spolehlivý nejdražší partner Od roku 2012 ICT buduje globální platformu pro výrobu elektroniky s 12 000 ㎡ průmyslového parku v Dongguan a 8 zámořských servisních středisek. 89 zaměstnanců včetně 20 senior inženýrů a 30 milionů $ základní kapitál nám umožňují zvládnout každý detail od návrhu až po dodání. Sloužíme více než 1600 zákazníkům v 72 zemích s hodnotami „Integrity, Simple, Open, Coordination, Share“ a dodáváme nejdůvěryhodnější pájecí vlnový stroj a kompletní řešení SMT DIP po celém světě.
