| Podrobnosti | specifikace |
|---|---|

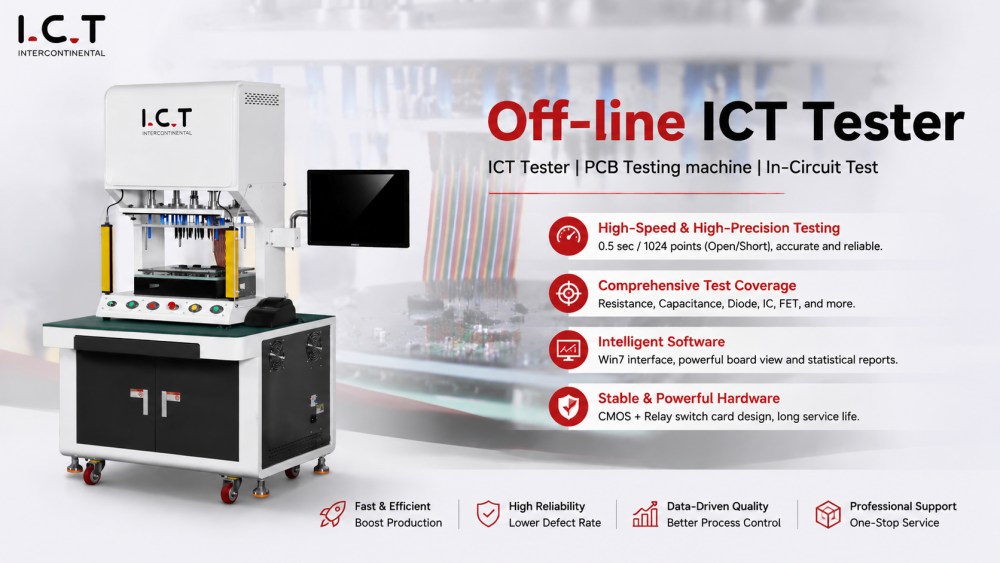

| Model | ICT-Q518D |
| Velikost PCB | 500*380 mm (standardní) |
| Testovací body | 256 bodů (standardní, 1024 bodů volitelných) |
| Testovací rychlost | 0,5 s/1024 bodů (otevřené/krátké) |
| 2 ms ~ 40 ms/krok (komponenta) | |
| Přepnout kartu | 128/hrnec |
| Izolované body | 10/košík |
| Testovací rozsah | Odpor: 0,1Ω ~ 40MΩ |
| Kapacita: 1pf ~ 40MF | |
| Indukčnost: 1μH ~ 50H | |
| Diody: 0,1V ~ 6V | |
| Dioda se stabilizovaným napětím: 0,1V ~ 15V | |
| Měření saturace VCE na 3 svorkách | |
| Střídavé napětí | 10 mVpp ~ 2500 mVpp |
| Stejnosměrné napětí | 10mV ~ ±1250mV |
| AC/DC proud | 10μA ~ 20mA |
| Testovací frekvence | AC 100 ~ 100 kHz |
| Test polarity elektrolytického kondenzátoru | 3-koncový test |
| Test prázdného pájení SMD | Volitelný test pájení SMD Open/Short & Empty |
| Metoda měření | Vícefrekvenční test nebo metoda amplitudové fáze |
| Hlavní procesor | Kompatibilní s PC |
| Operační systém | Win7 (anglická verze) |
| Tlak vzduchu | 3~6 kg/cm² |
| Napájení | AC 100~240V, 50/60Hz, 3Kw |
| Dimenze | 8308301600 mm |
| Hmotnost | Přibl. 170 kg |
| Standardní příslušenství | Tester (1 sada), přípravek (1 ks), tiskárna (1 sada) |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Seznam vybavení linky SMT
ICT poskytuje komplexní řešení výrobních linek SMT, která pokrývají celý proces výroby elektroniky od začátku do konce. Naše systémy integrují manipulaci s deskami, tisk pájecí pastou, vysokorychlostní umisťování součástek, kontrolu, pájení přetavením a flexibilní možnosti depanelingu, včetně ručního routeru pro depaneling PCB pro menší výrobní potřeby. Podporujeme zákazníky kompletním plánováním výroby, výběrem zařízení, odbornou instalací, školením operátorů a průběžnou optimalizací. Tento komplexní přístup pomáhá výrobcům v oblasti chytrých telefonů, automobilového průmyslu, zdravotnictví a spotřební elektroniky dosáhnout na dnešním trhu vyšší účinnosti, konzistentní kvality a silné konkurenční výhody.
| Název produktu | Účel v řadě SMT |
|---|---|
| Montážní linka SMD PCB | Montážní linka Full-auto SMT na klíč |
| Nakladač zásobníků SMT | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| SMT montážní stroj | Přesně montuje součástky na desky plošných spojů. |
| Přetavovací pec BGA | Roztaví pájku a vytvoří pevné spoje. |
| Video o úspěchu zákazníka
Úspěšné doručení linky SMT v Portugalsku
V roce 2026 ICT úspěšně dodalo a nainstalovalo plně automatizovanou výrobní linku SMT pro zákazníka v Portugalsku specializujícího se na automobilovou elektroniku, zejména automobilová světla a ovladače. Linka, která zahrnovala Off-line ICT Tester, byla hladce integrována s pick-and-place stroji, přetavovacími pecemi a kontrolními systémy. Naši inženýři zajistili instalaci a školení na místě, čímž zajistili hladké dodání. Zákazník vyjádřil vysokou spokojenost se zlepšenou efektivitou výroby a hladkým provozem integrace celé linky.
| Servis a podpora školení
ICT nabízí komplexní služby pro kompletní SMT tovární řešení. Od instalace až po plnou integraci zajišťují naši technici bezproblémový provoz všech zařízení, včetně Off-line ICT Testeru. Poskytujeme podrobné školení o obsluze stroje, odstraňování problémů a integraci, což vašemu týmu pomáhá udržovat vysokou produktivitu. Díky nepřetržité vzdálené podpoře zajistíme, že vaše výrobní linka bude i nadále fungovat se špičkovou efektivitou, snížíme prostoje a zlepšíme celkový výkon.
| Co říkají naši zákazníci
Klienti, kteří implementují kompletní SMT řešení ICT, včetně Off-line ICT Testeru, často zaznamenávají výrazné zlepšení efektivity a spolehlivosti výroby. Naše systémy jsou navrženy tak, aby se hladce integrovaly, omezily provozní poruchy a zlepšily celkovou rychlost výrobní linky. Zákazníci oceňují naše zaměření na dlouhodobou efektivitu, úsporu nákladů a hladký chod celého jejich výrobního procesu.
| Certifikace a standardy
Zařízení ICT, včetně Off-line ICT Testeru, splňuje přísné globální certifikace, jako jsou CE, RoHS a ISO9001. Tyto certifikace zaručují, že naše zařízení dodržuje nejvyšší standardy bezpečnosti, ochrany životního prostředí a kvality. Použitím certifikovaného zařízení na celé vaší výrobní lince SMT zajišťujeme konzistentní výkon a shodu s globálními výrobními standardy.
| O ICT společnosti a továrně
ICT se specializuje na poskytování integrovaných řešení pro výrobní linky SMT, DIP a Coating. S více než 20 lety zkušeností nabízíme celou řadu zařízení a služeb pro optimalizaci každého aspektu vašeho výrobního procesu. Náš tým úzce spolupracuje s klienty na návrhu, instalaci a podpoře přizpůsobených továrních řešení, která zvyšují efektivitu výroby, snižují prostoje a zlepšují kvalitu. Jsme odhodláni dodávat spolehlivá, škálovatelná řešení klientům ve více než 70 zemích světa.
