I.C.T
PCB Laser Marking
| Množství: | |
|---|---|

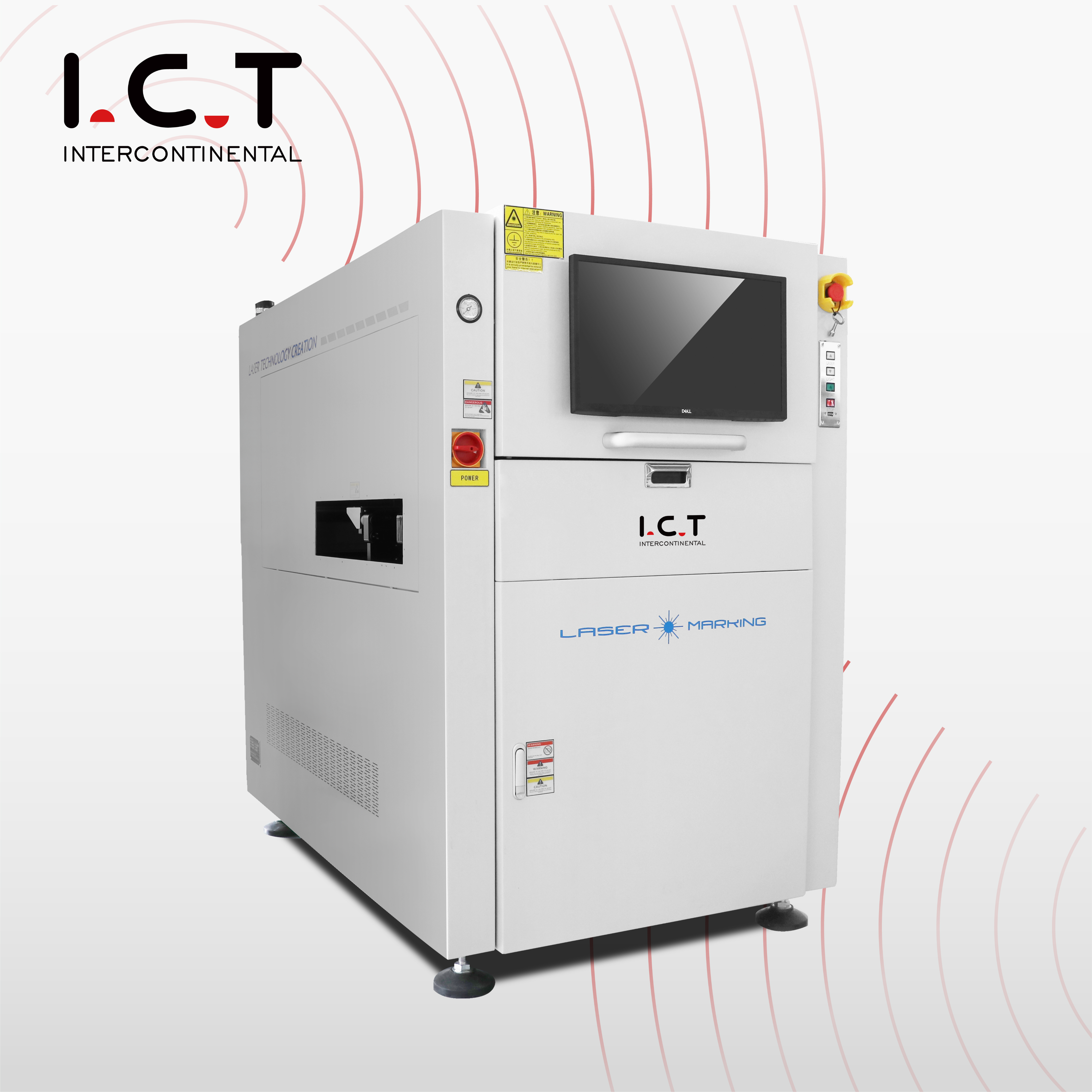

| Laserový stroj na tisk data expirace řady ICT
ICT laserový tiskový stroj data expirace je určen pro výrobu SMT a notebookových DPS. Dokáže tisknout data expirace, kódy šarží a čárové kódy s vysokou přesností a rychlostí. Software umožňuje rychlé nastavení úlohy, automatické čtení kódu a upozornění na nečitelné značky. Integrace MES a ERP umožňuje záznam dat o výrobě a šaržích v reálném čase. Tento stroj zajišťuje spolehlivý, rychlý a sledovatelný tisk napříč elektronickými výrobními linkami.
| Funkce laserového značkovacího stroje SMT
Možnost více laserů
Podporuje CO2, vláknové, UV a zelené lasery. Automatické nastavení osy Z zajišťuje přesné značky na různých površích PCB a notebooků.
Vysokorychlostní a přesný tisk
Je vybaven vibračním zrcadlem a polohovacím systémem CCD, zachovává přesnost ±0,05 mm pro data, kódy a loga. Každá značka je jasná a spolehlivá.
Integrovaný software a automatizace
Intuitivní rozhraní umožňuje úpravy, vícebodové polohování a konektivitu MES/ERP. Automatické čtení a upozornění na chyby omezují chyby a zlepšují sledovatelnost.
Ekologický provoz
Bez spotřebního materiálu, bezúdržbový a ekologický. Funkce proti opětovnému tisku zabraňují duplicitnímu značení. Pro flexibilní výrobu jsou podporovány offline i online režimy.
| Specifikace laserového značkovacího stroje SMT
| Položka | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| Funkce překlopení desky plošných spojů | Uvnitř PCB Flipper | Uvnitř PCB Flipper | N/a | N/a |
| Maximální velikost PCB | D380׊380mm | D510׊450mm | D510׊400mm | D510׊460mm |
| Rozsah značení | Rozměr 280×380 mm | Rozměr 460 × 450 mm | Rozměr 430×400 mm | Rozměr 510×460 mm |
| Dimenze | 835×1488×1566 mm | 974×1528×1616 mm | 1054×1568×1523 mm | 1054×1470×1523 mm |
| Hmotnost | 700 kg | 800 kg | 750 kg | 800 kg |
| Tloušťka PCB | 0,5–5 mm | 0,5–10 mm | 0,5–5 mm | 0,5–10 mm |
| Rychlost značení | <7000 mm/s | <7000 mm/s | <6000 mm/s | <6000 mm/s |
| Typ laseru | UV laser, zelený laser, vláknový laser, CO2 laser | |||
| Délka vlny laseru | UV: 355nm, zelená: 532nm, vlákno: 1064nm, CO2: 10600nm | |||
| Výkon laseru | UV: 3W (možnost 5/10W), zelená: 10W, vlákno: 20W, CO2: 30W | |||
| Laserové zvedání osy Z | Automatický | |||
| Přesnost značení | ±0,05 mm | |||
| Bezpečnostní výška PCB | Horní <25 mm; Spodní část <20 mm | |||
| Použitelný produkt | QR kód, PCB inkoust, zelený/modrý inkoust, měď, hliník atd. | |||
| Polohový systém | CCD+MARK | |||
| Provozní režim | Laserový pohyb X/Y | |||
| Typ postavy | Písma TrueType, JSF, SHX, DMF | |||
| Minimální výška postavy | 0,1–0,4 mm | |||
| Rychlost dopravníku | 0–4500 mm/min | |||
| Moc | AC220V, 50/60Hz, celkem 3000W | |||
| Tlak vzduchu | 0,5–0,6 MPa | |||
| Norma | Čistič kouře | |||
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Seznam vybavení linky SMT
ICT poskytuje výrobní linky na klíč, kombinující nakladače a vykladače DPS, sítotisk, SMT pick-and-place, SPI a AOI kontrolu, přetavovací pece, vlnové pájení, lakování, dávkování, dopravníky a čisticí stanice. Linky jsou optimalizovány pro efektivitu, sledovatelnost a kvalitu produktu. Integrace MES/ERP automaticky sleduje informace o práci, šarži a materiálu. Globální podpora zajišťuje hladkou instalaci, školení a průběžné operace a poskytuje konzistentní vysoce kvalitní výstup napříč továrnami na elektroniku.
| Video o úspěchu zákazníka
ICT pomáhalo významnému výrobci elektroniky v Uzbekistánu. Klient vybudoval zařízení na výrobu desek plošných spojů, SSD a paměťových modulů. Od nastavení až po výrobu vedli ICT inženýři integraci SMT, DIP a lakovací linky, včetně tisku data expirace, umístění, SPI, AOI a procesů přetavení. Klient chválil rychlé řešení problémů, odborné znalosti inženýrů a bezpečné balení. Řešení zlepšilo sledovatelnost, provozní efektivitu a celkovou spolehlivost linky a konzistentně produkovalo vysoce kvalitní, sledovatelné PCB.
| Profesionální školení a podpora
ICT zajišťuje instalaci na místě, uvedení do provozu a školení obsluhy. Inženýři učí provoz softwaru, integraci linky a údržbu. Školení zajišťuje efektivní, bezpečnou a sledovatelnou výrobu. Klienti získají jistotu při správě úplných linek SMT, DIP a lakování s nepřetržitou globální podporou pro odstraňování problémů a optimalizaci procesů.
| Chvála zákazníka
Klienti chválí ICT inženýry za profesionalitu, vstřícnost a jasné vedení. Laserové stroje jsou oceňovány pro přesnost, spolehlivost a snadnou integraci. Bezpečné balení a rychlé řešení problémů zajišťují hladké spuštění výroby. Zákazníci hlásí zlepšenou sledovatelnost, rychlost výroby a celkovou kvalitu PCB.
| Naše certifikace
ICT laserový tiskový stroj data expirace je držitelem certifikací CE, RoHS, ISO9001 a mnoha patentů. Shoda zaručuje bezpečnost, spolehlivost a vysoký výkon pro integraci do SMT, DIP a lakovacích linek.
| O nás a továrně
ICT má velký výzkumný a vývojový a výrobní tým obsluhující více než 1 600 klientů ve více než 70 zemích. Přísná kontrola kvality zajišťuje vysoce výkonné stroje. Globální technická podpora poskytuje rychlou odezvu a správu životního cyklu. ICT dodává SMT, DIP a povlaková řešení na klíč, což umožňuje efektivní, sledovatelnou a vysoce kvalitní výrobu elektroniky po celém světě.
