| DIP vlnová páječka pro moderní THT linky
DIP vlnová páječka ICT W-series je ideální vlnový pájecí systém pro středně objemové DIP výrobní linky a THT montážní linky. Jako osvědčený vlnový pájecí stroj střední velikosti zvládá desky plošných spojů až do šířky 400 mm s vynikajícím smáčecím výkonem a minimálními strusky. Energeticky úsporný design snižuje provozní výkon na pouhých 7 kW a zároveň udržuje stabilní teplotu pro automobilovou elektroniku, chytré měřiče a domácí spotřebiče. Volitelný vlnový pájecí stroj s dusíkem dokonale chrání citlivé součástky. S léty pozitivní zpětné vazby na trhu a servisem pro více než 1600 továren po celém světě nabízí tato DIP vlnová páječka nejlepší hodnotu, když zákazníci hledají spolehlivou vlnovou páječku na prodej.
| Funkce
Japonská tryska Kuroda plus digitální řízení průtoku a pyramidový filtr zajišťují rovnoměrné a ekonomické potahování tokem na každé desce plošných spojů. Tento inteligentní systém výrazně snižuje spotřebu tavidla a čas na údržbu u vytížených linek DIP vlnových pájecích strojů, což poskytuje skutečnou cenovou výhodu pro výrobu desek plošných spojů ponorných smt vlnových pájecích strojů.
Nezávislá ochrana proti přehřátí třetí strany a řízení s uzavřenou smyčkou PLC+PID poskytují více bezpečnostních vrstev. Monitorování v reálném čase a automatické nouzové zastavení zajišťují bezpečnost operátorů a celého vlnového pájecího systému i během 24hodinového provozu na linkách THT.
Horizontální nezávislé topné zóny s uzavřenou cestou horkého vzduchu a usměrňovací deskou vytvářejí dokonale rovnoměrnou teplotu po celé ploše. Doba zahřívání je jen asi 15 minut a normální výkon zůstává na 7 kW – energeticky nejúspornější provedení mezi pájecími stroji střední velikosti.
| Seznam vybavení linky DIP
| Model | W4 | W3 | W2 |
| Rozměr: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Hmotnost (kg) | Cca 1500 kg | Cca 1200 kg | Cca 790 kg |
| Napájení | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Startup Power | 32kw | 24kw | 16kw |
| Provoz Power | 12kw | 9kw | 7kw |
| Řídicí systém | Plc | ||
| Stříkací systém | |||
| Způsob přenosu | Krokový motor | ||
| Tlak na stříkání | 0,25 MPa - 0,4 MPa | ||
| proudění luxů | 10--100 ml/min | ||
| Průměr výfuku | Φ200 mm | ||
| Kapacita výfuku | 25 m3/min | ||
| Předehřívací systém | |||
| Režim předehřívání | Horký vzduch | ||
| Režim ovládání | PID + SSR | ||
| Předehřívací zóna | 4 | 3 | 2 |
| Délka předehřívání | 1800 mm | 1600 mm | 1200 mm |
| Předehřev Temp. | (Pokojová teplota) -250°C | ||
| Doba zahřívání (min) | Cca 15min (nastavení 150°C) | ||
| Dopravní systém | |||
| Velikost PCB: DxW (mm) | Min:80x60mm; Max: 400 x 300 mm | ||
| Rychlost dopravníku | 0-2000 (mm/min) | ||
| Výška dopravníku | 750+/-20 (mm) | ||
| Prst | Dvojitý hákový dráp (standardní) | ||
| Ovládání šířky dopravníku | Ručně | ||
| Úhel dopravníku | 4~7 stupňů | ||
| Pájecí systém | |||
| Styl pájky | Mechanický motorový pohon | ||
| Materiál pájecí nádoby | Celý titan (standardní FT) | ||
| Teplota pájecí nádoby | 300 ° C. | ||
| Kapacita pájecí nádoby | Bezolovnatý 350 kg | Bezolovnatý 300 kg | Bezolovnatý 250 kg |
| Ostatní | |||
| Systém čištění prstů | Štětec | ||
| Seznam vybavení linky DIP
Naše výrobní linka DIP nabízí pokročilé nástroje pro efektivní a přesnou montáž DPS. Plně automatizovaná DIP linka zahrnuje DIP vkládací linku pro přesné umístění součástek, vlnový zavaděč pro hladký vstup PCB, vlnový vykladač pro bezpečný výstup a montážní pásovou linku pro finální kontroly. Tato vysoce kvalitní výrobní linka PCB DIP zajišťuje stabilní provoz, spolehlivé vkládání THT a nákladově efektivní montáž, splňující různé průmyslové potřeby. Díky modulárnímu designu a globální podpoře ze strany ICT zvyšuje produktivitu pro průchozí úkoly.
| Video o úspěchu zákazníka

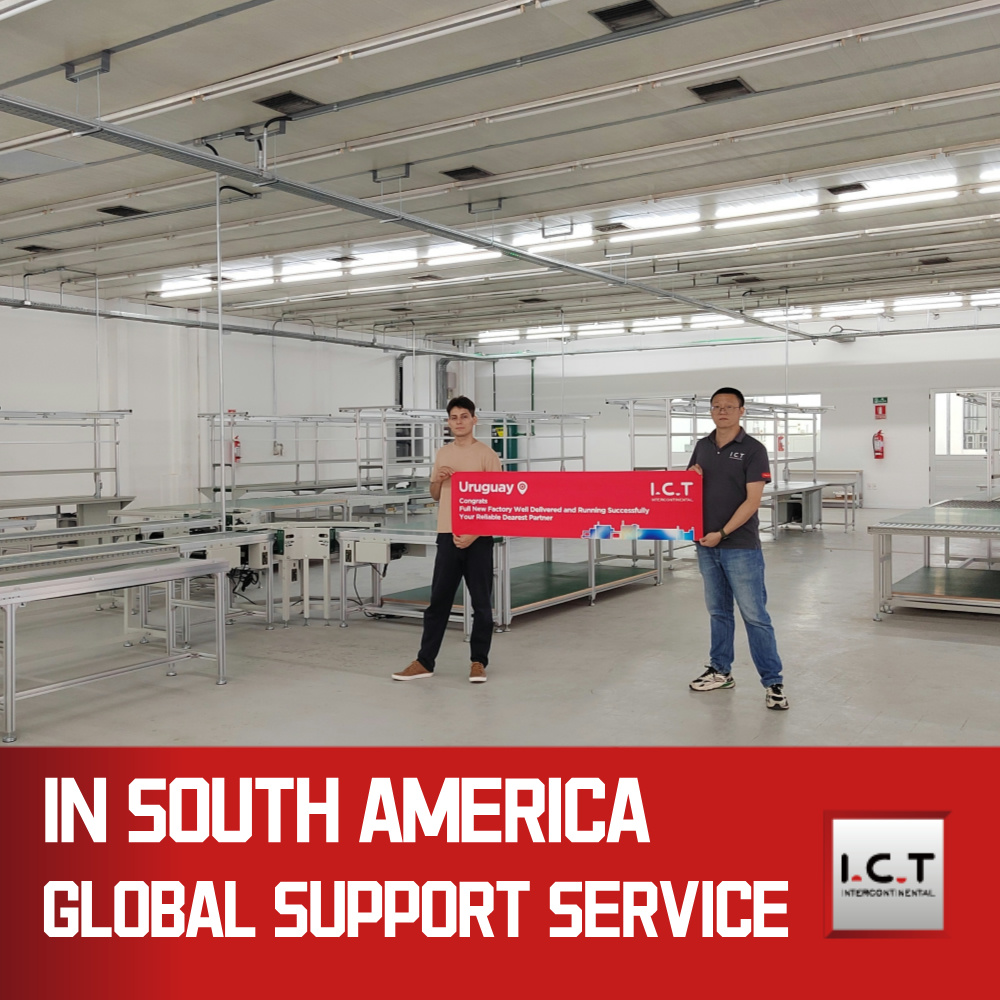

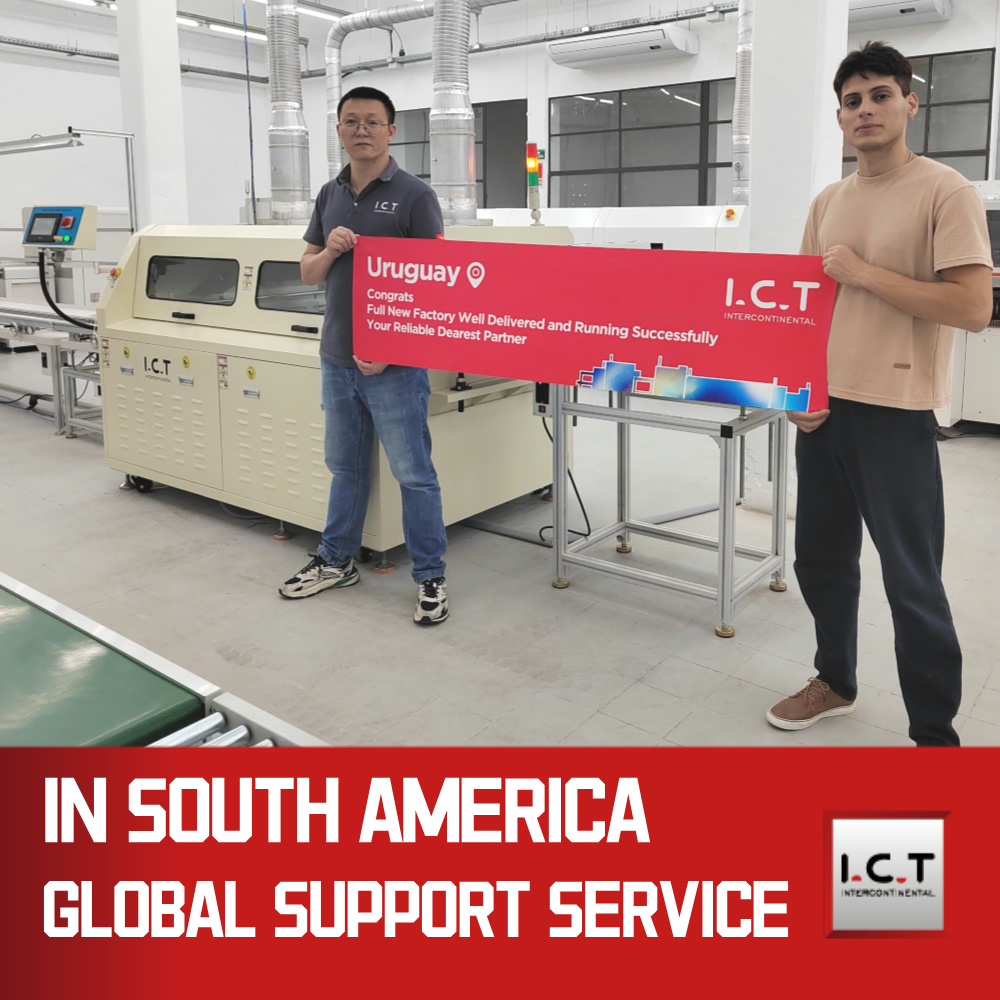

Inženýři ICT odjeli do Uruguaye nainstalovat a uvést do provozu vlnovou páječku řady W DIP pro výrobce chytrých měřidel. Zákazník provozuje velkoobjemovou výrobní linku DIP a potřeboval stabilní bezolovnaté pájení pro složité desky plošných spojů. Poté, co náš tým dokončil nastavení a zaškolení obsluhy, dosáhl stroj plné rychlosti s provozním výkonem pouhých 7 kW a perfektní kvalitou spojů. Zákazník sdílel video ukazující hladký chod DIP vlnové páječky na jejich montážní lince THT, chválil nízké náklady na energii, snadnou údržbu a vynikající poprodejní podporu. Tento uruguayský projekt inteligentního měřiče se stal úspěšnou referencí pro mnoho latinskoamerických DIP linek.
| Odborné služby a školení
ICT poskytuje plnou podporu pro každý DIP vlnový pájecí stroj – od návrhu továrního uspořádání a instalace na místě až po podrobné školení operátorů a celoživotní dodávky náhradních dílů. Náš globální servisní tým zaručuje, že váš systém pájení vlnou a celá řada THT běží s nejvyšší účinností bez starostí.
| Chvála zákazníka
Zákazníci po celém světě milují náš DIP vlnový pájecí stroj pro jeho vynikající stabilitu, nejnižší účet za elektřinu a čisté výsledky pájení. Chválí zejména rychlou reakci inženýrů, silné exportní balení a nejkonkurenceschopnější vlnovou páječku za prodejní cenu na trhu.
| Certifikace kvality
Každý ICT DIP vlnový pájecí stroj je držitelem certifikátů CE, CCC, UL, RoHS a ISO9001 a několika patentů na vynálezy, které plně splňují mezinárodní bezpečnostní a ekologické standardy pro moderní výrobní linky THT.
| O ICT společnosti a továrně
ICT má více než 25 let zkušeností jako poskytovatel komplexních řešení pro výrobní linky SMT a DIP. Naše 12 000㎡ továrna v Dongguanu má 89 zaměstnanců včetně 20 profesionálních inženýrů. Veškeré základní vybavení navrhujeme a vyrábíme ve vlastní režii a sloužíme více než 1600 zákazníkům v 72 zemích. Přísná kontrola kvality a neustálé inovace z nás dělají spolehlivou volbu pro vysoce kvalitní vlnové pájecí systémy po celém světě.
