V moderní výrobě SMT, Complete Guide to SPI Machines důsledně dokazuje jedno neporušitelné pravidlo: SPI je vždy před AOI. Chybná objednávka je ta nejdražší chyba, kterou může továrna udělat, protože 55–70 % všech defektů přetavení začíná tiskem pájecí pasty – dlouho před umístěním součástek.
Dnešní desky plošných spojů běžně obsahují rezistory 01005, rozteč BGA 0,3 mm a vícevrstvé naskládané balíčky. Usazenina pájecí pasty, která je jen o 10 µm příliš nízká, může způsobit otevřený spoj po přetavení, zatímco 5 µm příliš může vytvořit můstek pod 0,4 mm QFN. Tyto tolerance jsou daleko za hranicí toho, co dokáže lidské oko nebo tradiční 2D kamery spolehlivě zachytit, a proto se automatizovaná 3D kontrola stala v moderní výrobě elektroniky nesmlouvavou.
Mnoho inženýrů a manažerů zdědilo výrobní linky, které byly postaveny před 10–15 lety, kdy byla AOI jedinou dostupnou automatizovanou kontrolou. Tyto linky stále fungují (tak nějak), takže přirozená otázka zní: 'Pokud se AOI již dívá na hotovou desku, opravdu potřebujeme další stroj dříve v řadě?' Mezitím mladší procesní inženýři, kteří se vyškolili na Six-Sigma a CpK, sledují, jak se stejné tiskové vady opakují měsíc co měsíc, a diví se, proč továrna utrácí tisíce za přepracování, místo aby zabránila problému u zdroje.
SPI ( Inspekce pájecí pasty ) se instaluje bezprostředně za tiskárnu šablony a před první stroj na vychystávání a umísťování. Využívá strukturované světlo nebo laser k vytvoření skutečné 3D mapy každého jednotlivého nánosu pájecí pasty. Během několika sekund změří objem (nL), výšku (µm), plochu (mm²), polohu X/Y a tvar pro každý pad na desce. Pokud je něco mimo toleranci, deska je odmítnuta nebo tiskárna obdrží korekci v uzavřené smyčce v reálném čase, než se vytiskne další deska.
AOI ( Automated Optical Inspection ) sedí za přetavovací pecí. Pořizuje 2D nebo 3D barevné obrázky plně sestavené desky ve vysokém rozlišení. Kontroluje chybějící díly, nesprávné díly, obrácenou polaritu, náhrobky, zvednuté přívody, nedostatečnou pájku, můstky a viditelné problémy se smáčením. Protože se pájka již roztavila, AOI vám může pouze říct, co se pokazilo – v první řadě nemůže zabránit vzniku závady.
SPI je preventivní lék: zabraňuje tomu, aby se špatná pájecí pasta setkala se součástkou. AOI je pitva: řekne vám, které desky jsou již mrtvé nebo umírají. Jeden vám ušetří peníze ve směru dodavatelského řetězce, druhý ochrání vašeho zákazníka před tím, aby dostal špatný produkt směrem dolů. Oba jsou důležité, ale nejsou zaměnitelné.
Mnoho starších továren na spotřební elektroniku stále provozuje pouze linky AOI, protože 'tak jsme to vždy dělali' Tyto linky obvykle vyrábějí jednoduché oboustranné desky se součástkami 0603/0402 a roztečí 0,5 mm+. Tisk je považován za dostatečně stabilní, přepracování je levné a vedení nenávidí přidávání nových strojů. Výsledek je přijatelný pro levné produkty, ale míra závad se tiše pohybuje na úrovni 500–2000 ppm.
Inženýři zaměření na procesy – zejména v automobilovém, lékařském a telekomunikačním průmyslu – považují tisk pájecí pastou za nejkritičtější a nejvariabilnější krok na celé lince. Vědí, že jakmile je pasta nesprávná, žádné dokonalé umístění nebo dokonalý profil přetavení nezachrání spoj. Jejich mantrou je 'změřte a opravte pastu, než utratíte peníze za umístění drahých komponentů.'
Přední smluvní výrobci a OEM nyní zacházejí se SPI + AOI stejným způsobem, jakým zacházejí s tiskárnou + pick-and-place: bez obojího jednoduše nepostavíte seriózní řadu. Investice je odůvodněna výnosy při prvním průchodu, které běžně přesahují 99,5 % a náklady na přepracování, které klesají o 60–80 %. V těchto továrnách se už debata nevede o 'SPI nebo AOI?', ale o 'Který model SPI nám poskytuje nejrychlejší návratnost investic?'
IPC-7912 , iNEMI a desítky nezávislých studií za posledních 15 let konzistentně ukazují stejné zhroucení: tisk pájecí pastou tvoří 55–70 % všech vad sestavy, umístění 10–15 %, přetavení 10–15 % a vše ostatní zbytek. Ani perfektně vyladěný pick-and-place stroj nedokáže překonat špatný objem pasty nebo ofset.
Oprava tiskové vady na SPI nestojí prakticky nic – desku jednoduše vyčistíte a znovu vytisknete. Oprava stejné vady na AOI po přeformátování vyžaduje ruční retušování, případné odstranění komponent, ověření rentgenem a přeformátování – snadno 20–50× dražší. Pokud se závada dostane k zákazníkovi, mohou náklady vyskočit na stovky nebo tisíce dolarů za desku v záručních reklamacích a ztrátě reputace.
Příliš málo pasty → nedostatečná výška zaoblení → otevřený nebo slabý spoj. Příliš mnoho pasty → přebytečné pájecí kuličky nebo můstky pod zařízeními s jemnou roztečí. Vložení posunuté o 50 µm → tombstoning na malých součástech čipu. Variace výšky → dutiny uvnitř kuliček BGA, které AOI nevidí, ale rentgen je později najde. Každé z těchto selhání je 100 % předvídatelné z dat 3D pasty, které poskytuje pouze SPI.

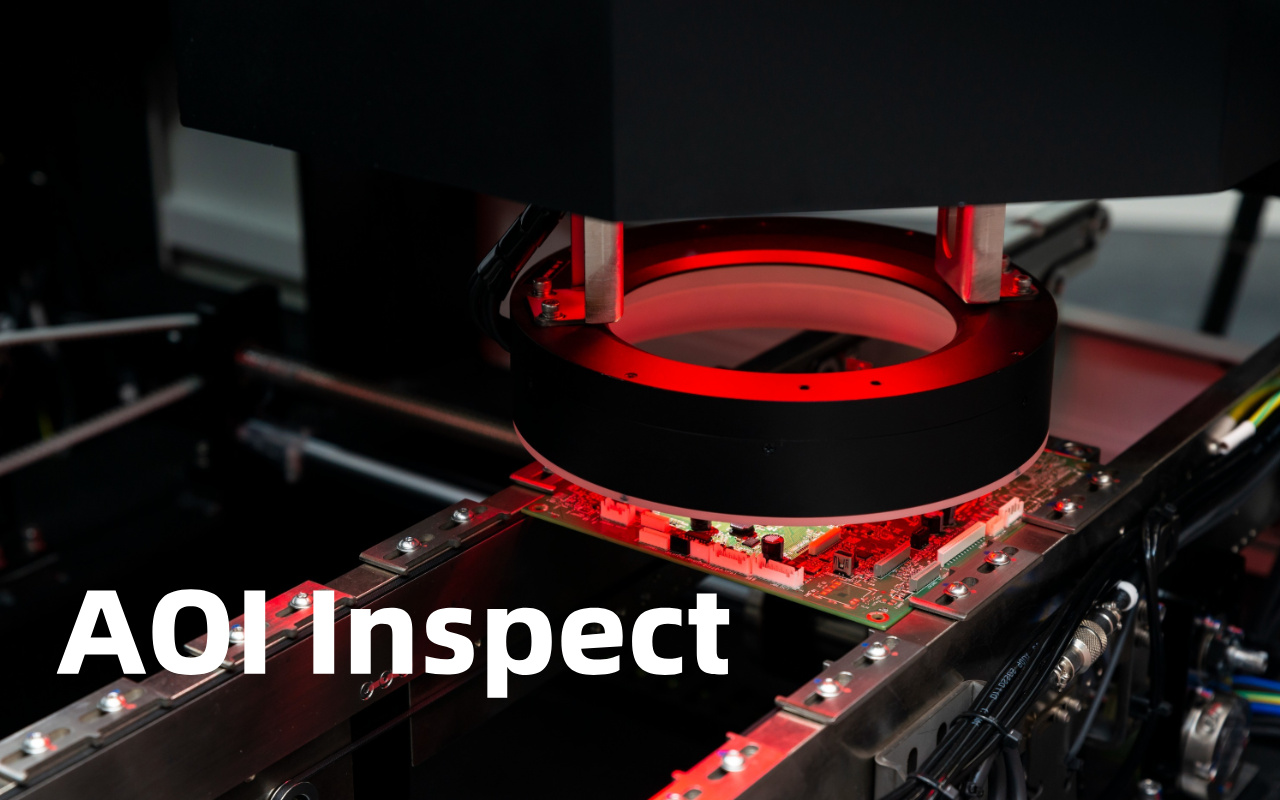

SPI běží před umístěním jakékoli součásti, takže nemá žádný způsob, jak zjistit, zda stroj na výběr a umísťování později uchopil špatnou cívku nebo úplně vynechal část. Chyby polarity na polarizovaných kondenzátorech nebo diodách jsou také pro SPI neviditelné, protože pasta vypadá identicky bez ohledu na orientaci.
I s perfektní pastou může tryska spadnout část 100 µm z podložky nebo nerovnoměrné zahřátí může způsobit náhrobky během přetavování. Tyto mechanické otřesy nebo špatný podtlak mohou zvednout vedení na QFP. SPI nic z toho nevidí, protože k nim dochází dlouho po jeho kontrolním okně.
Hlava v polštáři, nesmáčení, zvlhčení a některé typy dutin se stanou viditelnými až poté, co se pájka roztaví a ochladí. Barevné kamery a šikmé osvětlení AOI jsou speciálně navrženy tak, aby zachytily tyto problémy na úrovni povrchu, které SPI nikdy nemá šanci vidět.
Jediná sekvence, kterou dnes továrny světové třídy používají, je: tiskárna šablon → SPI → vysokorychlostní vystřelovač čipů → flexibilní rýhovač → pec pro přetavení → AOI → (volitelně rentgen nebo ICT ). Toto pořadí není libovolné. Řídí se přirozenou časovou osou vytváření defektů: nejprve předcházejte problémům s tiskem, poté předcházejte problémům s umístěním a poté ověřte konečný výsledek po pájení. Vrácení jakéhokoli kroku dramaticky zvyšuje riziko přepracování a úniku.
Moderní SPI systémy jako ICT-S510 a ICT-S1200 odesílají v reálném čase ofsetová a objemová data zpět do tiskárny (řízení v uzavřené smyčce). Tiskárna automaticky upraví tlak stěrače, rychlost nebo frekvenci čištění šablony na další desce. Během 3–5 desek se proces obvykle ustálí na CpK > 1,67. Jakmile je tisk uzamčen, dostávají stroje na vychystávání a umísťování pokaždé perfektní podložky, což dramaticky snižuje poplachy související s umístěním.
Když je tisk již pod kontrolou, je práce AOI mnohem jednodušší a přesnější. Falešná volání klesnou o 60–80 %, protože AOI již nemusí hádat, zda je okrajový pájený spoj způsoben špatnou pastou nebo špatným umístěním. AOI se nyní může zaměřit na skutečné chyby umístění a problémy po přeformátování a stát se skutečným konečným správcem brány namísto univerzální stanice pro řešení problémů.

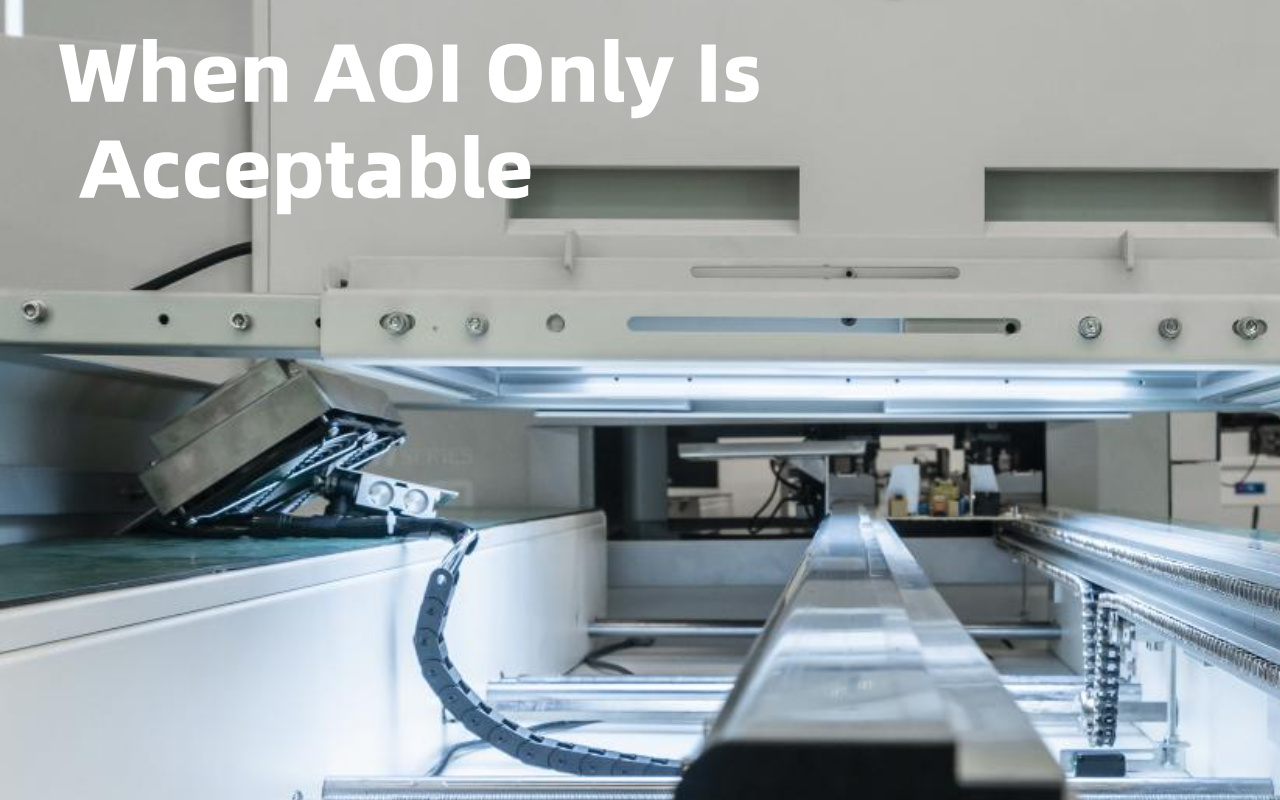

Oboustranné spotřební desky s díly 0603 a většími, roztečí ≥ 0,5 mm, velmi stabilní šablona a pasta, nízkoobjemové velkoobjemové běhy a uvolněné cíle kvality (≤ 1000 ppm) mohou někdy přežít se samotným AOI. Přepracování je levné, selhání v terénu jsou vzácná a vedení akceptuje občasnou opravnou stanici. Tyto řady jsou každým rokem vzácnější, ale stále existují na trzích řízených náklady.
Automobilová elektronika ( AEC-Q100/104 ), zdravotnická zařízení ( ISO 13485 ), letecký/vojenský průmysl (IPC třída 3), infrastruktura 5G, základní desky serverů, cokoliv s komponentami 01005/008004, ≤ 0,4 mm rozteč BGA nebo balíčky SPI s koncovým spodním zakončením, to vše vyžaduje. Zásady s nulovými vadami a záruční náklady v tisících dolarů za desku nenechají prostor pro 'chytíme to v AOI'.
Dokonce i továrny s omezeným kapitálem mohou nejprve ospravedlnit SPI. Typická návratnost je 6–12 měsíců pouze díky snížení zmetkovitosti, úsporám práce při přepracování a zlepšení výnosu. Mnoho zákazníků uvádí, že přidání SPI snížilo jejich přepracovací stanice AOI ze tří směn na jednu a snížilo návratnost zákazníků o 90 %. Matematika je jednoduchá: zabránění jedné špatné paletě automobilových PCB platí pro celý stroj SPI.

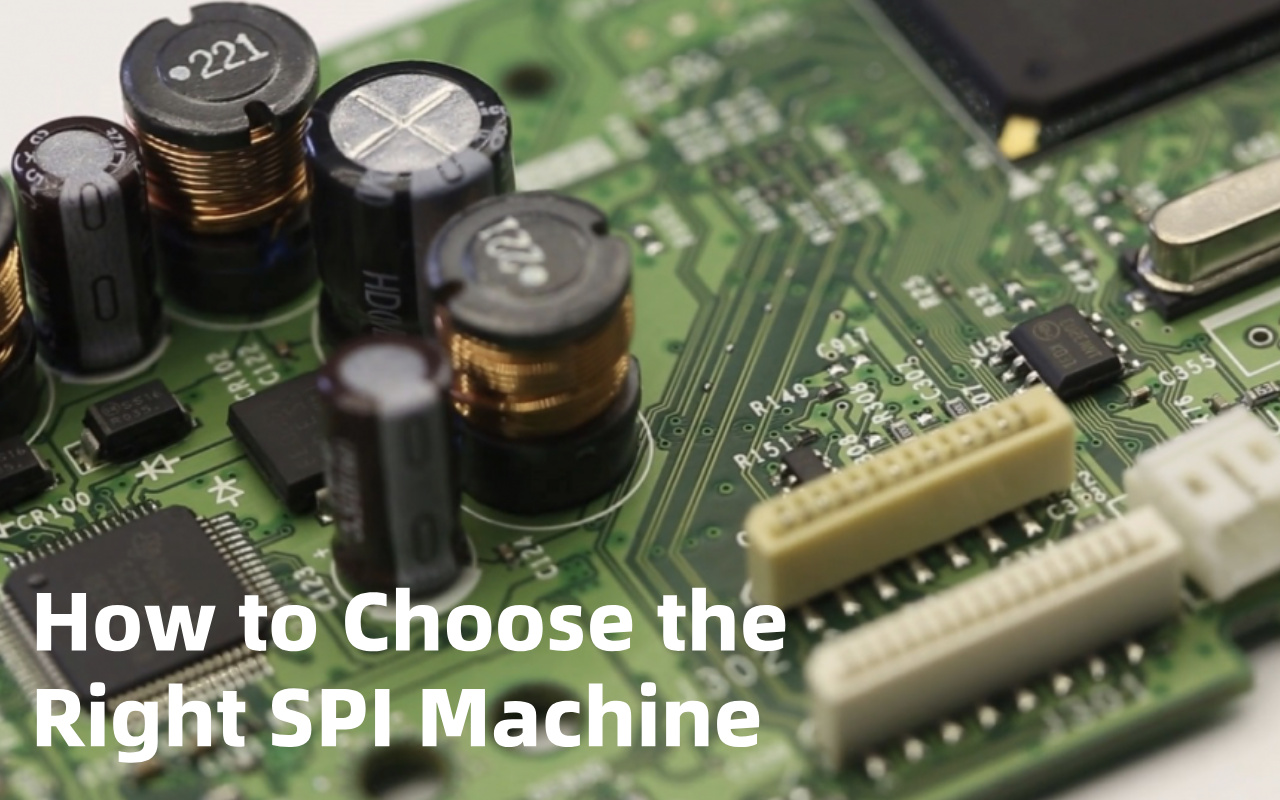

2D SPI měří pouze plochu a lze jej oklamat změnami výšky vložení. Skutečné 3D SPI (moaré s fázovým posunem nebo duální laserová triangulace) měří skutečný objem a výšku s rozlišením ≤ 1 µm. Pro cokoliv menšího než 0402 nebo rozteč 0,5 mm je 2D zastaralé a bude generovat nadměrné falešné odmítnutí nebo vynechání.
U typického PCB smartphonu hledejte ≥ 2 µm výškové rozlišení, GR&R < 10 % při 6σ a dobu kontroly ≤ 12 sekund. ICT-S510 dosahuje 8–10 sekund na desku při rozlišení 1 µm, zatímco větší ICT-S1200 zvládne panely 600 × 600 mm za méně než 20 sekund se stejnou přesností.
Moderní SPI musí importovat data Gerber a CAD přímo, automaticky generovat inspekční programy během několika minut, zobrazovat grafy CpK v reálném čase a automaticky odesílat korekční hodnoty zpět do tiskáren DEK/Minami/Panasonic/GKG. Bez těchto funkcí si kupujete včerejší technologii.
Vyberte si stroje s plně automatickou kalibrací skleněné desky (30sekundová denní rutina), teplotně kompenzovanou optikou a utěsněnými projekčními jednotkami. ICT-S510 a ICT-S1200 mají tyto funkce a udržují si opakovatelnost < 1 µm rok co rok s minimálními zásahy operátora.
Ne. AOI kontroluje po přetavení, když je poškození již způsobeno. Nemůže měřit objem nebo výšku pájecí pasty před umístěním součástí, takže nemůže zabránit studeným spojům, můstkům nebo dutinám způsobeným chybami tisku.
U komponent 0402 a větších s roztečí 0,5 mm+ může 2D někdy přežít. Pro 0201, 01005, 0,4 mm nebo jemnější rozteč BGA poskytuje pouze 3D SPI údaje o objemu a výšce požadované normami IPC-7095 a automobilovými standardy.
Ano – obvykle 60–80 %. Stabilní tisk odstraňuje náhodné objemové odchylky, které matou algoritmy AOI a generují fantomové defekty pájených spojů.
Moderní systémy jako ICT-S510 zkontrolují typickou PCB smartphonu za 8–10 sekund a ICT-S1200 zvládne velké panely za < 20 sekund. Tyto časy jsou zanedbatelné ve srovnání s časy cyklů umístění a přetavení.
Ano. IPC-7095D (BGA) a většina standardů kvality pro automobilový průmysl/lékařství účinně nařizují 3D SPI, aby zaručovaly míru pórovitosti < 25 % a spolehlivé smáčení na zařízeních s ultrajemnou roztečí.
